小米M365 Pro行李架

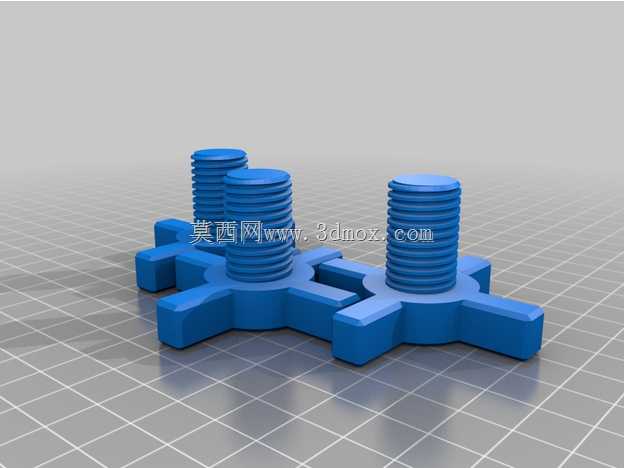

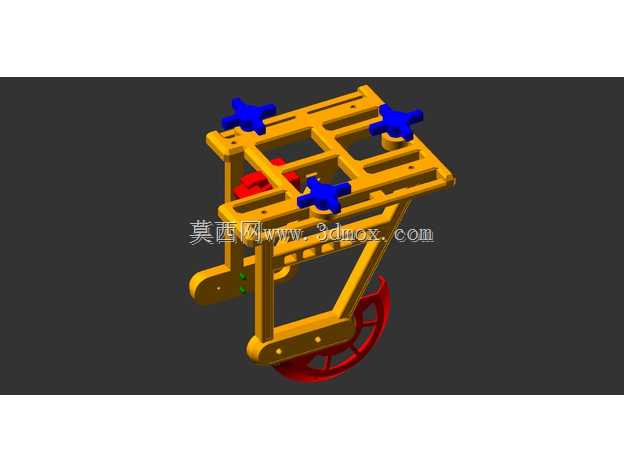

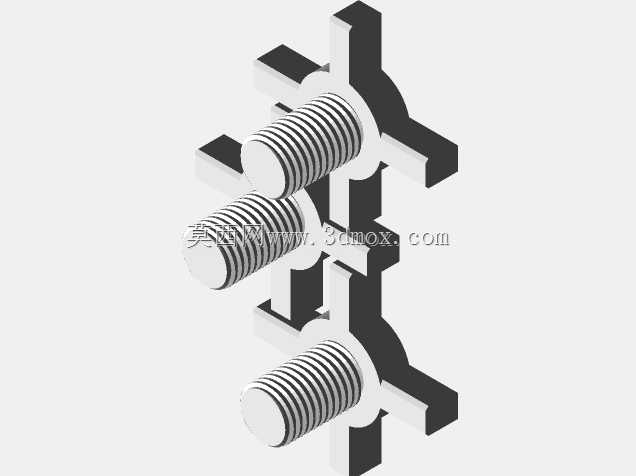

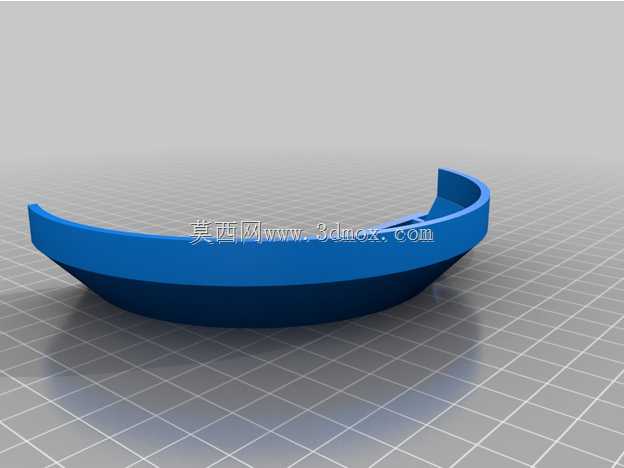

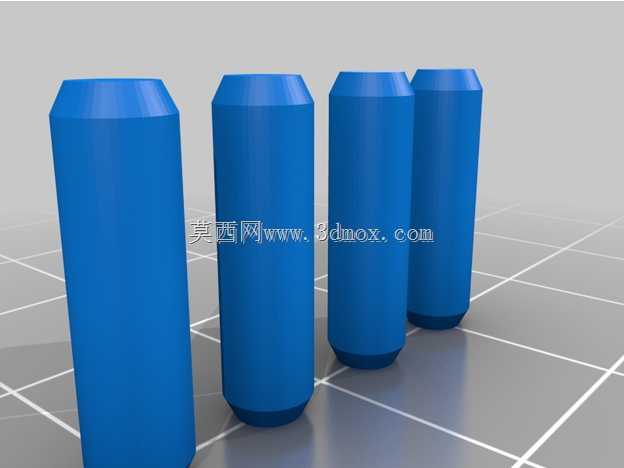

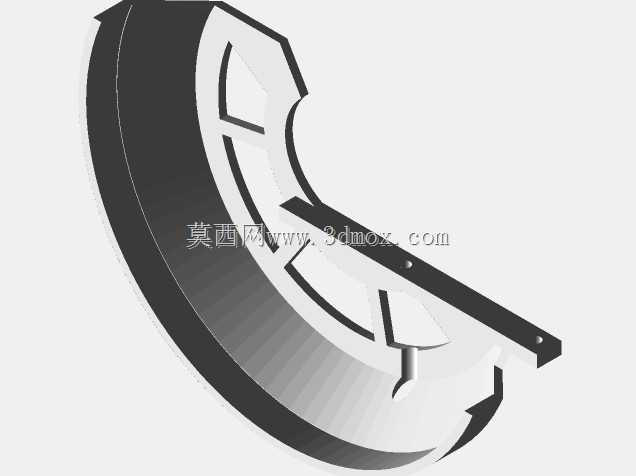

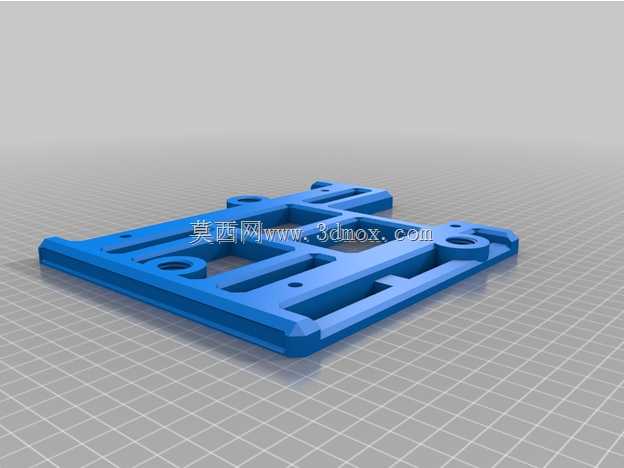

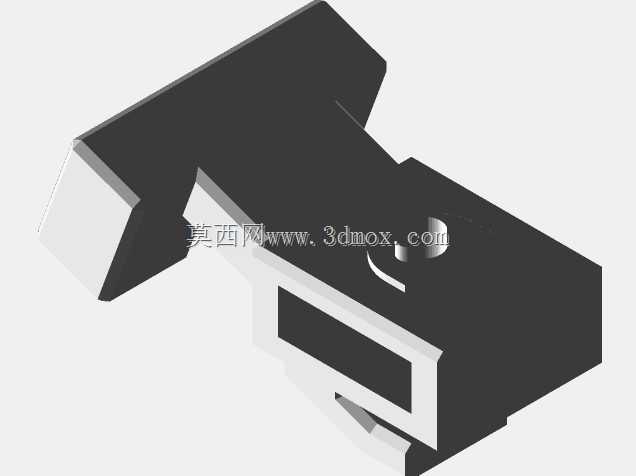

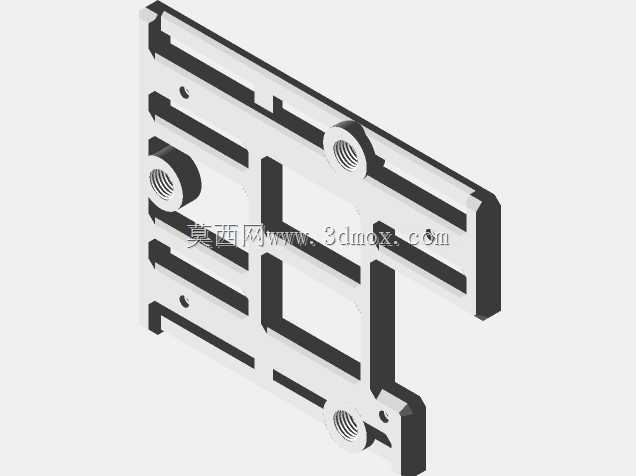

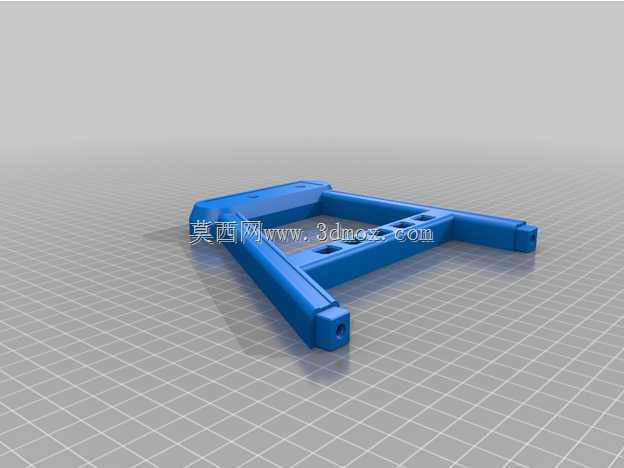

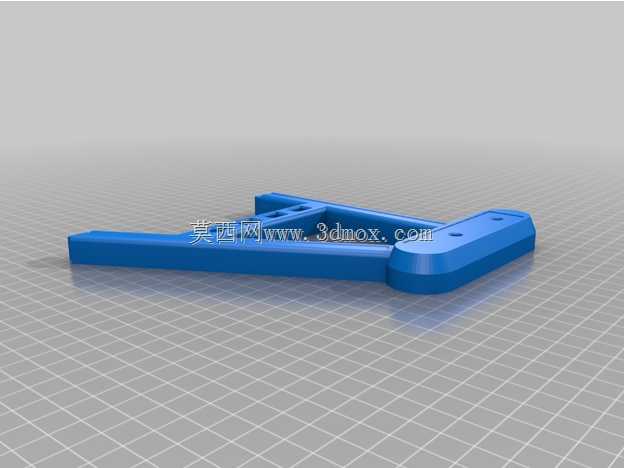

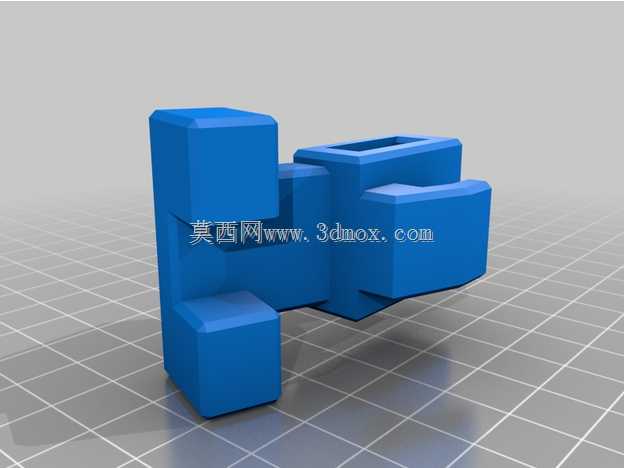

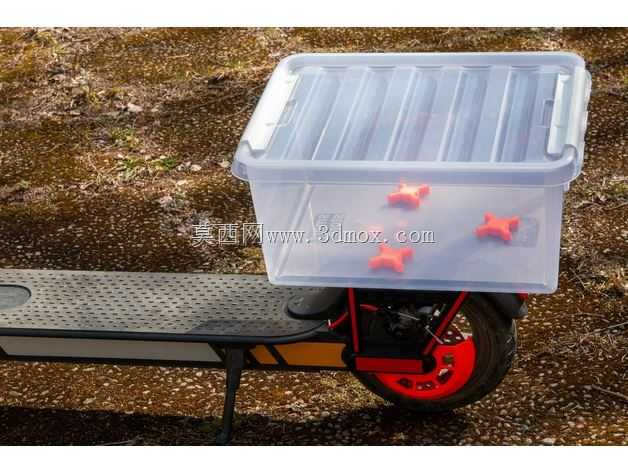

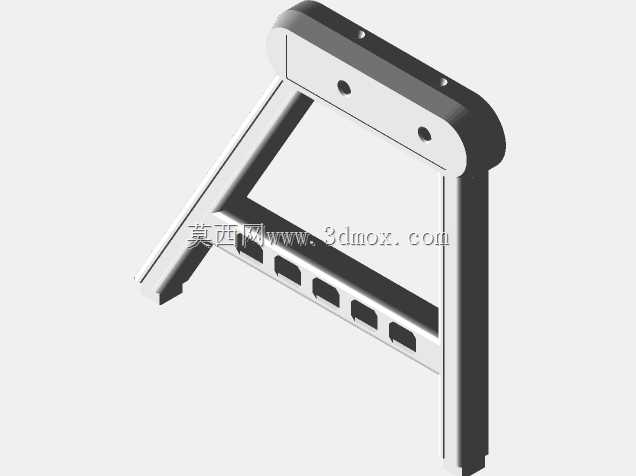

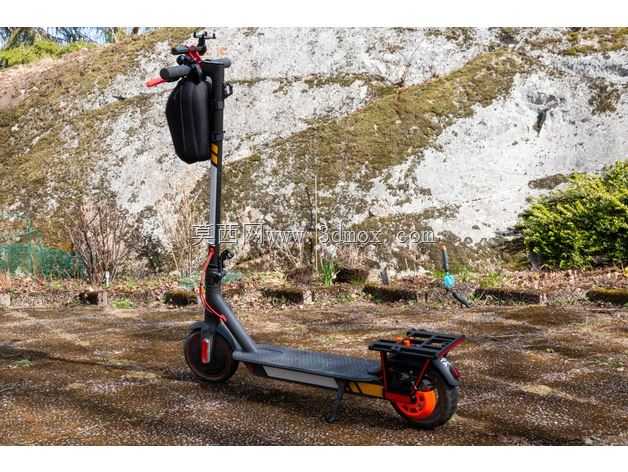

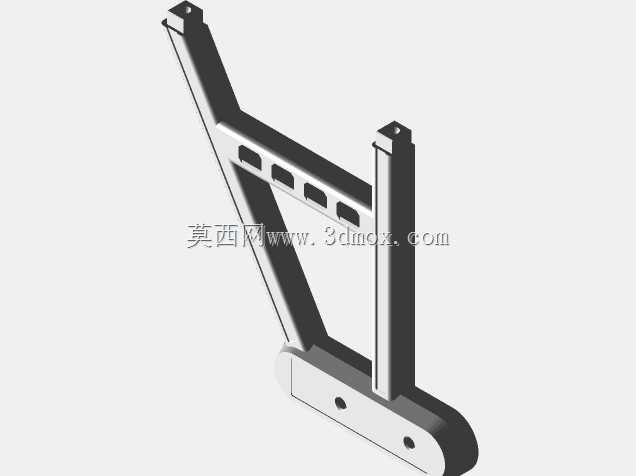

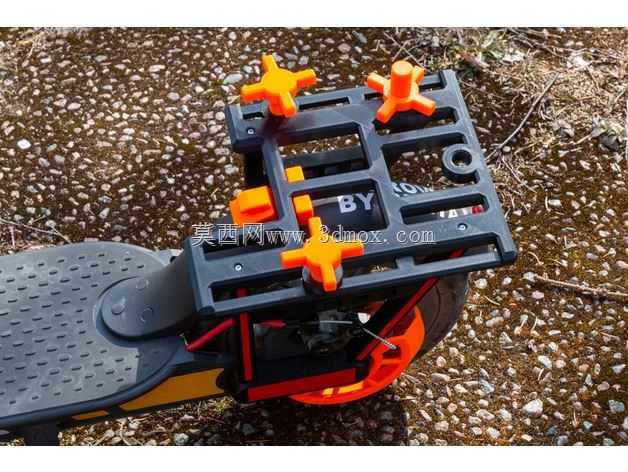

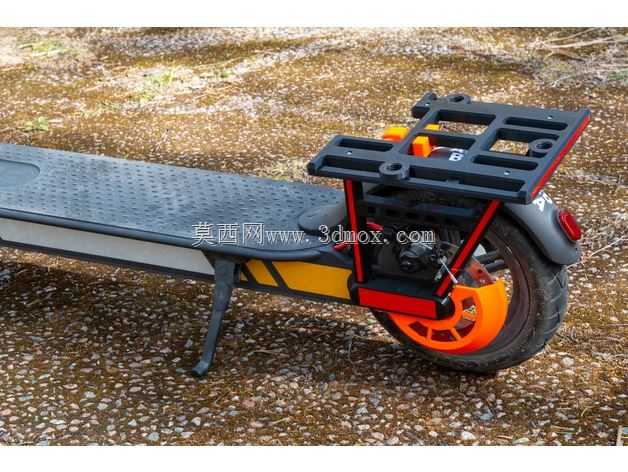

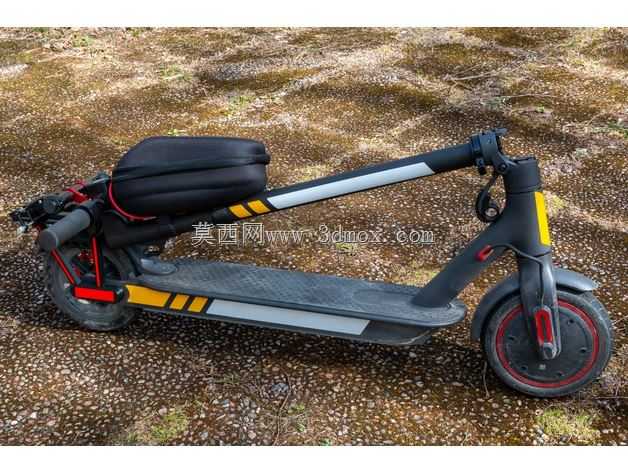

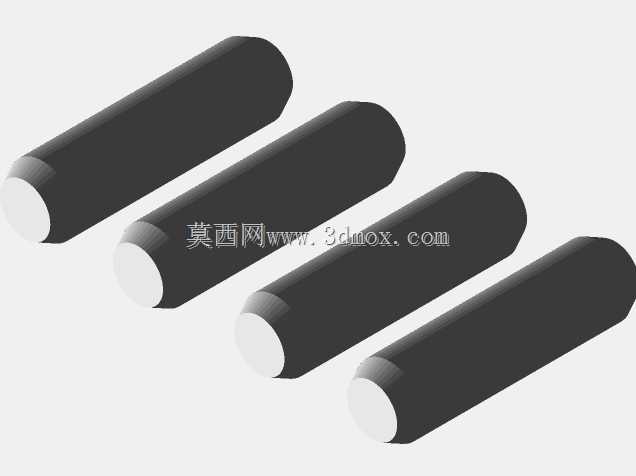

总结小米M365 Pro行李架小米M365专业电动滑板车的3D打印行李架设计，不妨碍把手向下折叠以便于携带。注：这是一个GPLv3开源项目。下面可以找到包含完整OpenSCAD源代码的github repo链接。概述该设计包括一个由三部分组成的支架（左支架、右支架和支架表面），安装在M365 pro踏板车现有侧盖的位置。该支架设计用于安装现有硬件（如盘式制动卡钳），而无需更换任何零件。由于支架阻挡了对原始折叠挂钩（安装在后挡泥板上）的访问，因此该设计包括一个新的挂钩设计，该设计更高，并放置在更靠后的位置，以补偿原始挂钩安装的角度。该设计需要坚固的柔性塑料，因此适用于PETG和ABS等长丝。该设计需要一台20x25cm打印表面的打印机。机架上的最大安全重量约为5Kg装配说明所需硬件装配时需要以下硬件（除了3D打印的零件）：M5x16mm螺钉（用于将挂钩固定在原来的M5x10mm螺钉的位置）M5尼龙螺母（您可以使用标准螺母，但一定要将其螺纹锁定）M5弹簧垫圈M5垫圈8x M3x0.5螺纹黄铜插入件6x M3x10螺钉SuperglueRed反光带20mm宽工艺刀装配基本安装拆卸挡泥板和原来的挂钩。使用M5x16mm螺钉将新挂钩放置在同一位置。顺序应该是螺丝、弹簧垫圈、垫圈、挡泥板，然后是挂钩。请注意，挂钩的设计使您可以将5毫米扳手插入挂钩中，以拧紧尼龙螺栓。拆下原来的侧盖。将2个支撑销粘到支架支架的中心孔中。使用热熨斗（如烙铁）将两个M3黄铜插入件插入到每个撑杆中-确保插入件笔直并与表面齐平。将两个支撑销强力粘合到每个撑杆中。使用原装六角螺钉固定左右齿条撑杆（使用螺纹锁）。将齿条表面压在左右撑杆上，并向下压入挂钩的“U”形支架中（这应该很容易做到，不需要任何力）。使用4个M3x10螺钉（使用螺纹锁）将其拧入到位。请注意，左侧撑杆和齿条表面各有两个额外的插槽，用于M3黄铜插入件（位于撑杆底部和冲浪板后部下方
