涂装生产线用连续式喷漆输送设备结构

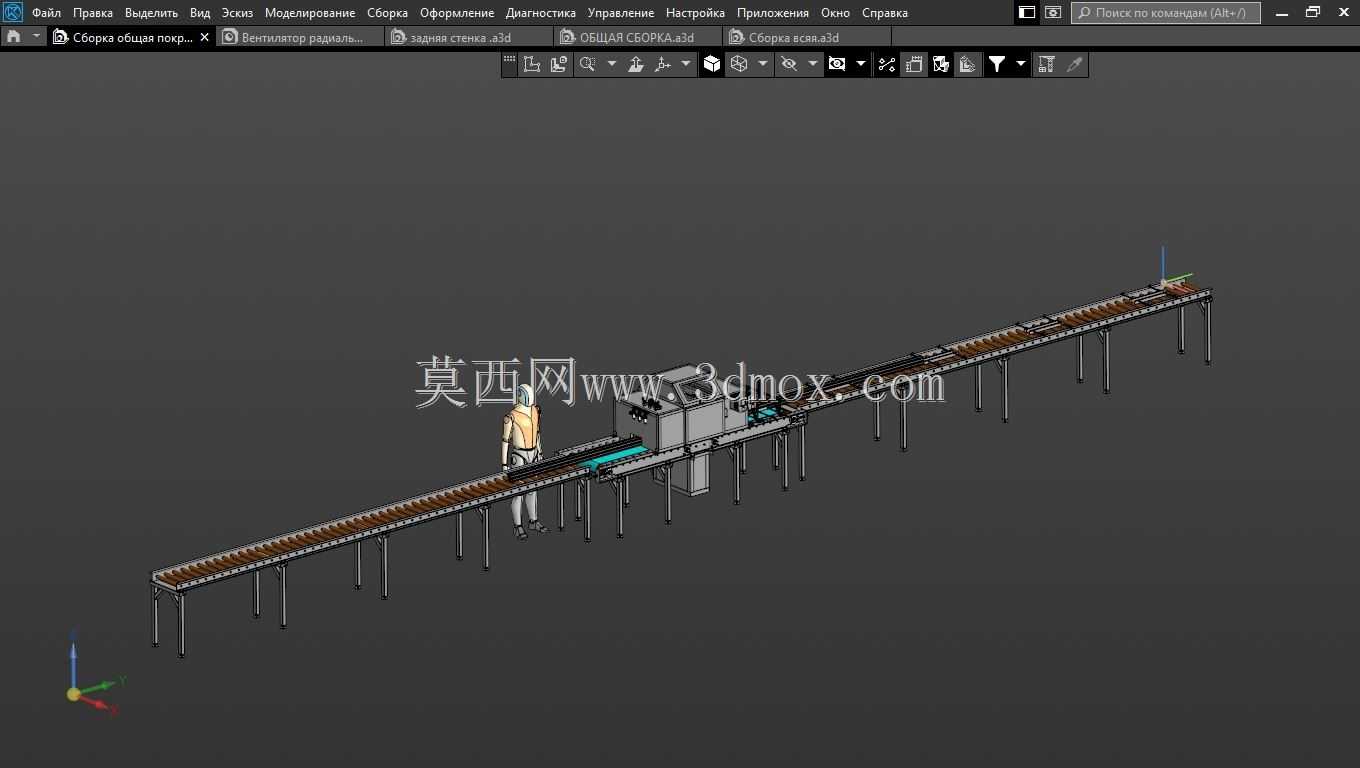

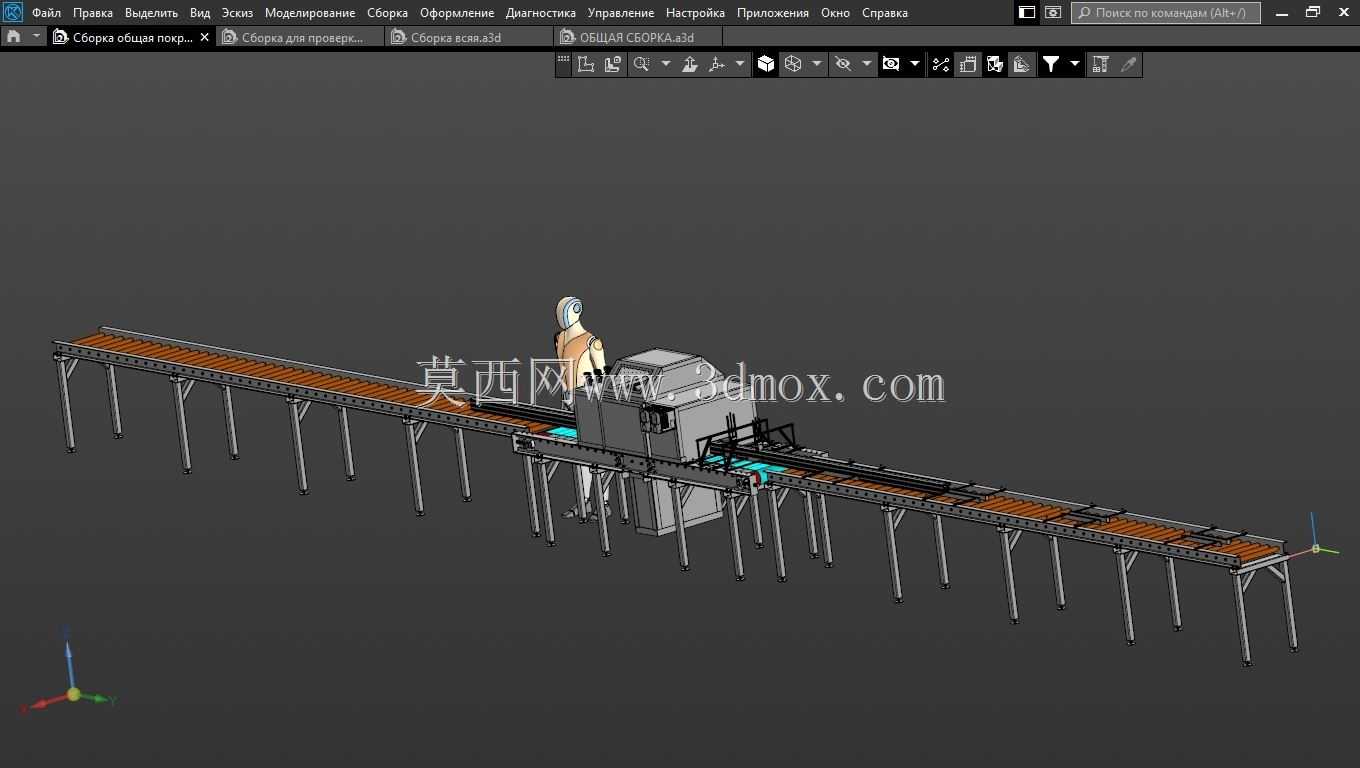

　　在表面处理涂装生产环节，工件的稳定连续输送是保障喷漆作业效率、涂层均匀性的核心配套环节，这套喷漆输送结构正是针对中小型工件批量涂装场景开发的专用输送载体，适配开放式、半封闭喷漆房的作业动线布局，可完成工件从上料工位到喷漆工位、流平工位、烘干工位的全程自动传送，避免人工转运带来的漆面碰伤、漆雾沾染操作人员等问题。从结构设计逻辑来看，该输送设备采用框架式焊接机身作为承载基础，机身主体采用矩形钢管拼焊成型，焊接后做整体时效去应力处理，避免长期负载运行出现结构形变，影响输送精度与运行平稳性。输送执行端采用同步带搭配定位工装的组合结构，输送线运行速度设定为1m/s，这个速度参数是结合常规空气喷枪的喷涂扇幅、漆膜成膜厚度要求反复校核确定的，

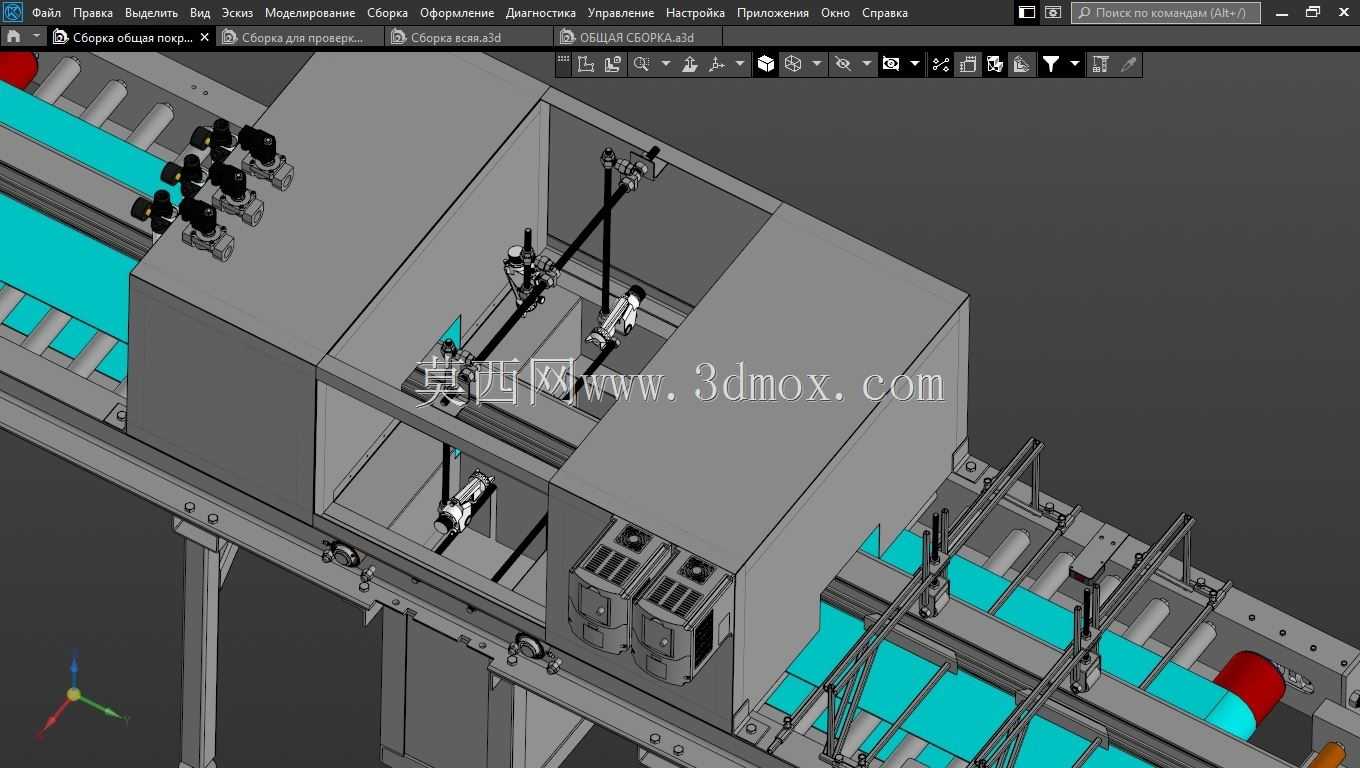

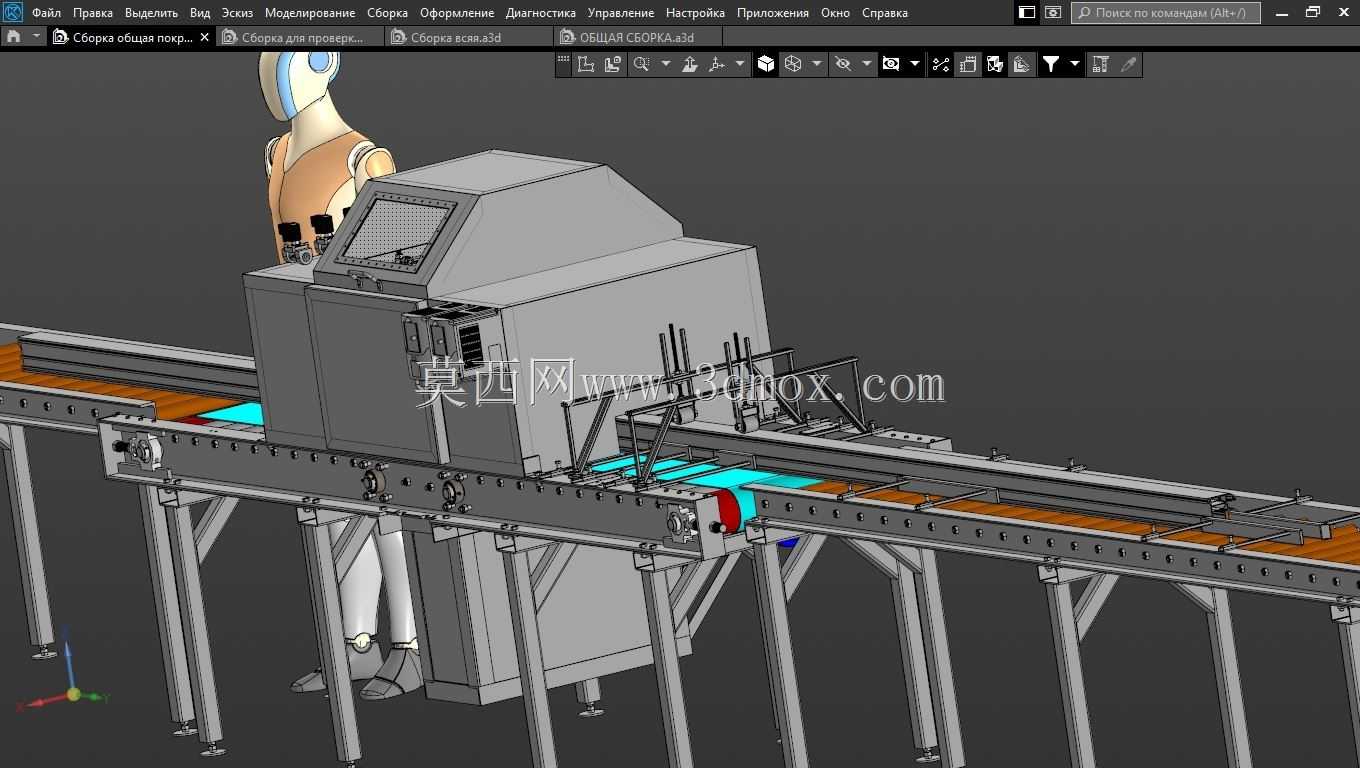

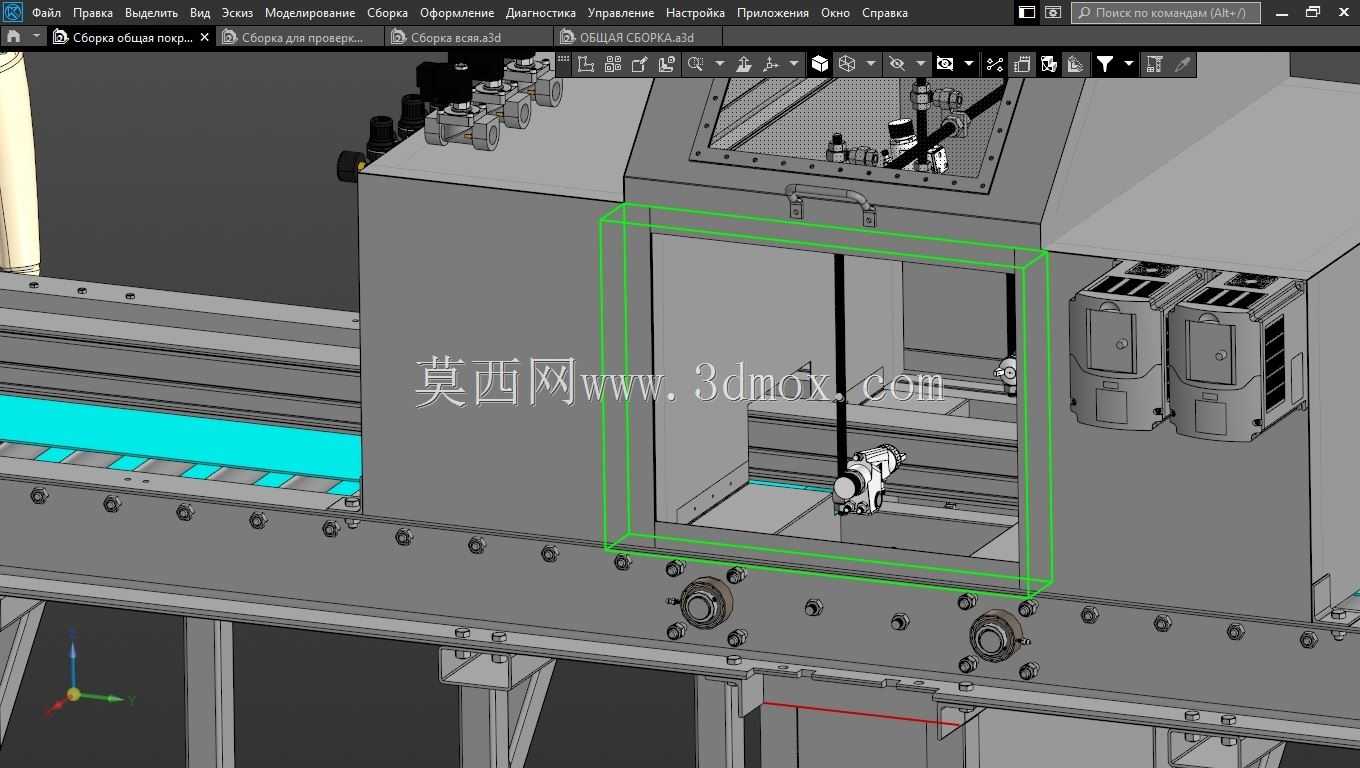

　　既不会因为速度过快导致漆面漏喷、厚度不足，也不会因为速度过慢造成漆料堆积、流挂缺陷，同时匹配整线1.2m/min的节拍要求，可适配单班8小时连续作业的生产强度。设备中部设置的透明观察舱是设计中的细节考量，观察舱采用钢化玻璃作为围挡，既可以阻挡喷漆过程中漆雾向外扩散，改善车间作业环境，又能让现场巡检人员直观观察内部工件的输送状态、喷漆作业情况，一旦出现工件移位、喷枪错位等异常可以第一时间发现处置，观察舱的开合门采用带密封胶条的铰链结构，日常维护时可以快速开启，清理内部积漆、更换易损件。机身两侧的传动端采用带座外球面轴承作为转动支撑，这类轴承具备一定的调心性能，可补偿机身加工、安装过程中产生的同轴度误差，同时轴承座自带密封结构，

　　可阻挡漆雾、粉尘进入轴承滚道，延长润滑脂的使用寿命，降低日常维护频次。驱动单元布置在设备的出料端，采用减速电机直接驱动主动辊的结构，省去了额外的链传动、带传动中间环节，减少传动间隙带来的输送启停顿挫，保障工件输送过程的速度稳定性，避免启停瞬间工件移位导致的喷漆位置偏差。从安装边界来看，该输送设备的进料端高度匹配常规喷漆房的工件上料台高度，出料端可直接对接后续的流平、烘干输送线，无需额外做高度转接结构，设备底部设置可调式支撑脚，可根据现场地面的平整度调整机身水平度，调整范围在±30mm之间，可适配大部分工业厂房的地面安装条件，不需要额外做预埋基础，缩短现场安装调试的周期。在功能适配性上，

　　该输送结构的工装定位块可根据待喷涂工件的外形尺寸做快速更换，无需改动主体输送框架，即可适配不同规格的五金件、塑料件、小型结构件的喷漆作业需求，输送线的侧边预留了喷枪安装支架的固定位，可根据喷涂工艺要求安装固定喷枪或者搭配往复机实现自动喷涂，也可预留工位供人工补喷使用，适配不同自动化程度的涂装产线改造、新建需求。结构设计过程中，针对喷漆场景的特殊工况做了针对性的防护处理，所有暴露在漆雾环境中的金属结构件表面都做了耐溶剂涂层处理，避免长期接触漆雾、稀释剂导致的机身锈蚀，输送同步带采用耐溶剂、耐漆雾附着的专用材质，表面光滑不易沾附漆渣，日常清理只需用稀释剂擦拭即可，不会因为漆渣堆积导致输送面凹凸不平、影响工件放置平稳性。设备的两侧预留了抽风接口，可对接喷漆房的废气收集系统，在观察舱内部形成微负压环境，避免漆雾从观察窗缝隙溢出到车间环境中，符合涂装车间的职业健康防护要求。从运行稳定性角度考量，输送线的张紧结构采用螺杆式张紧设计，张紧力调整方便，运行过程中同步带出现松弛时，只需调整两端的张紧螺杆即可恢复合适的张紧力，不需要拆解主体结构，日常维护操作简单，对一线维护人员的技能要求较低。
