长距离水平谷物输送螺旋给料设备

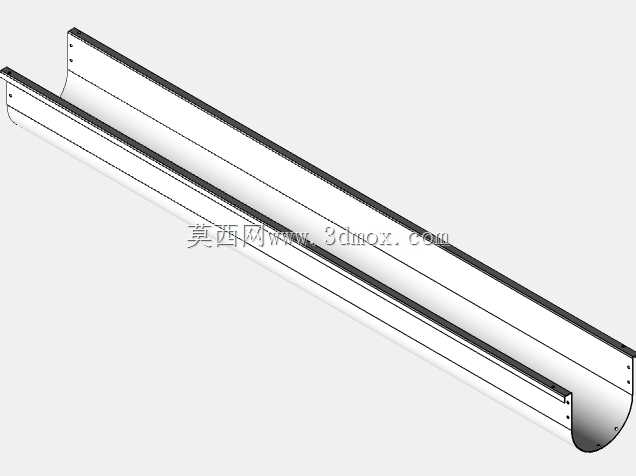

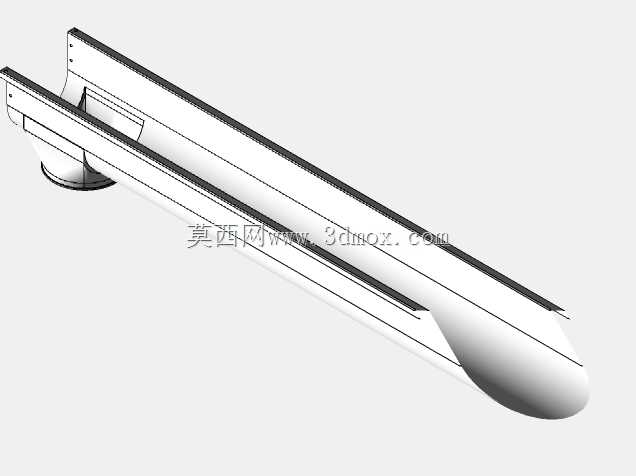

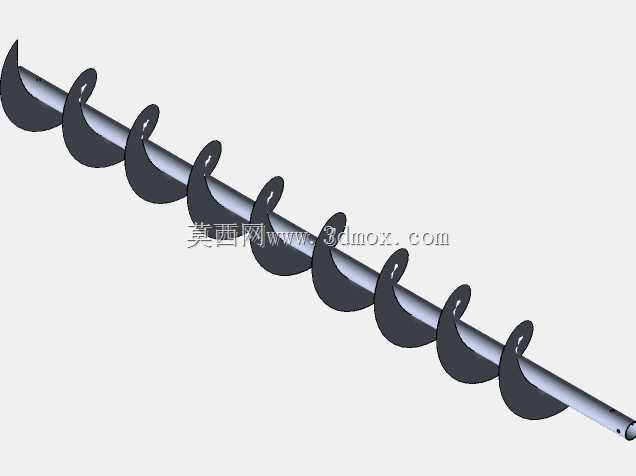

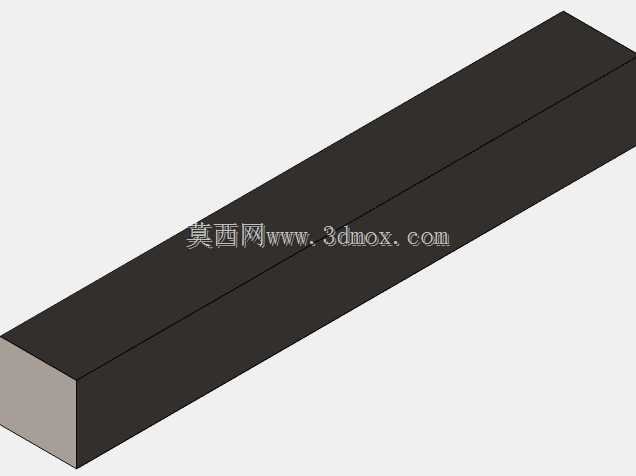

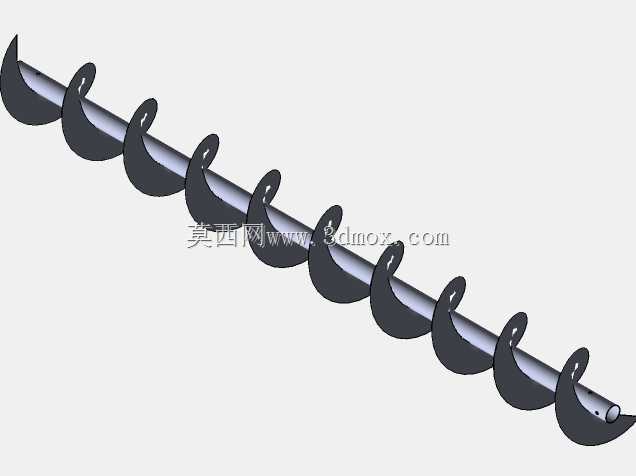

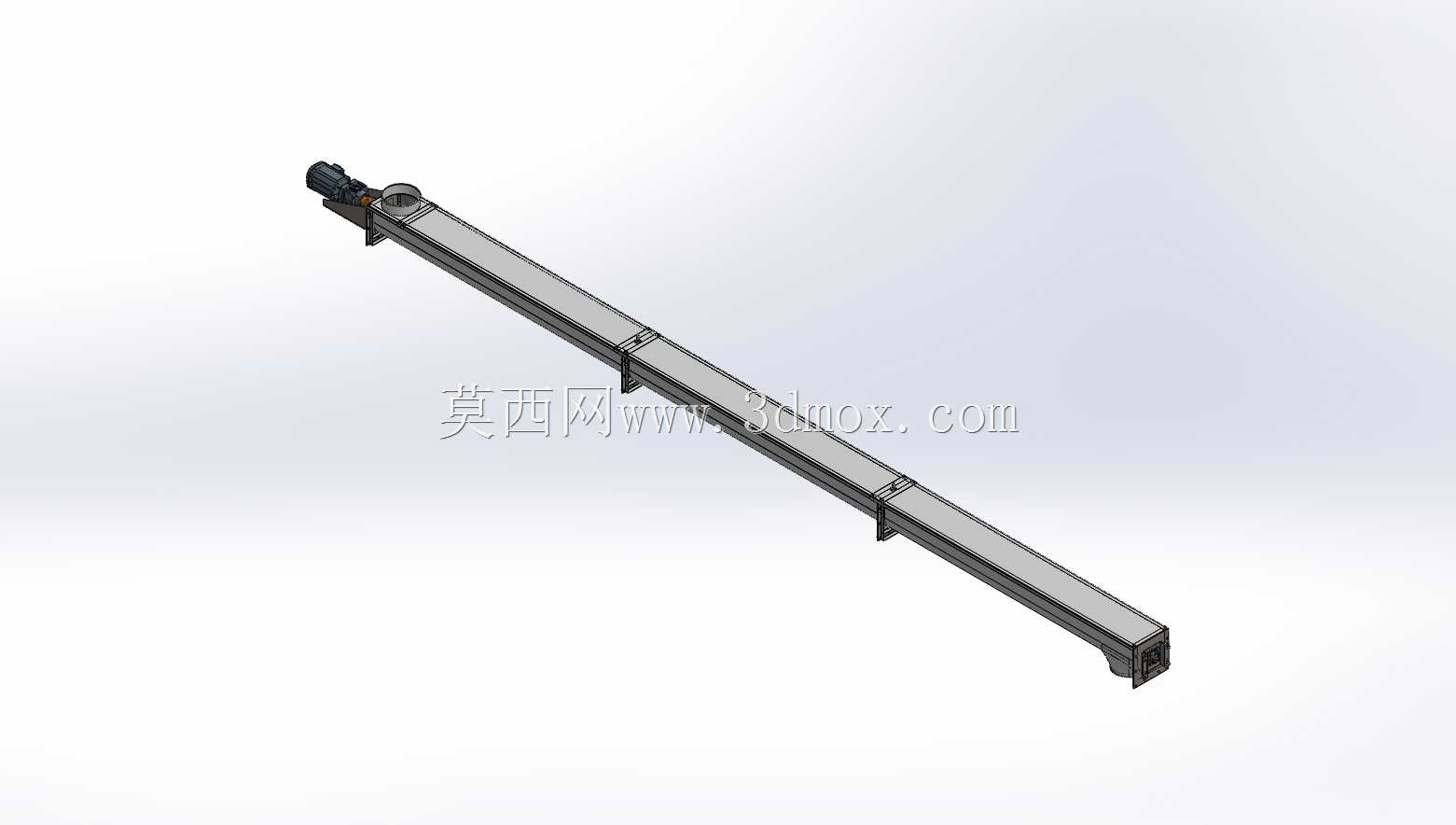

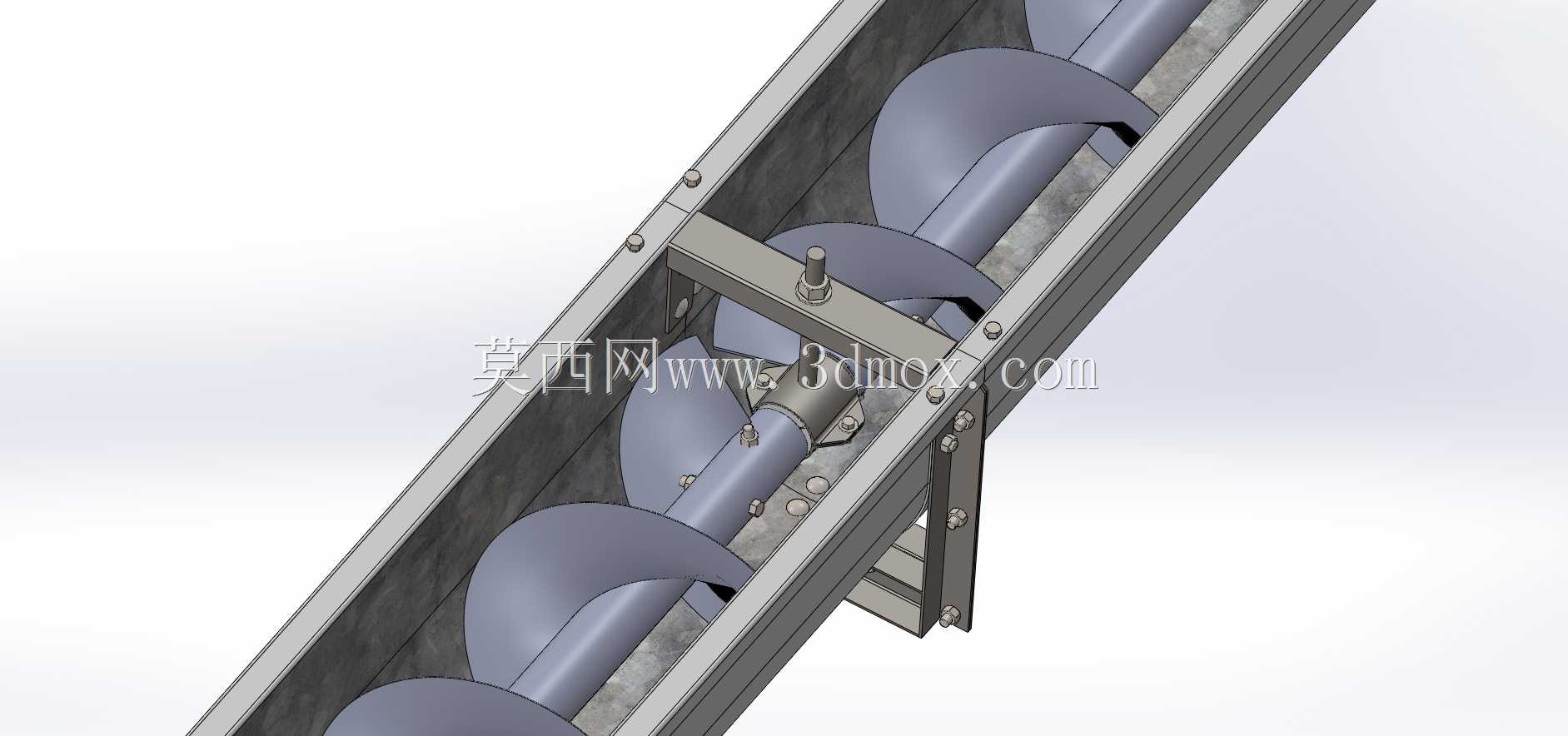

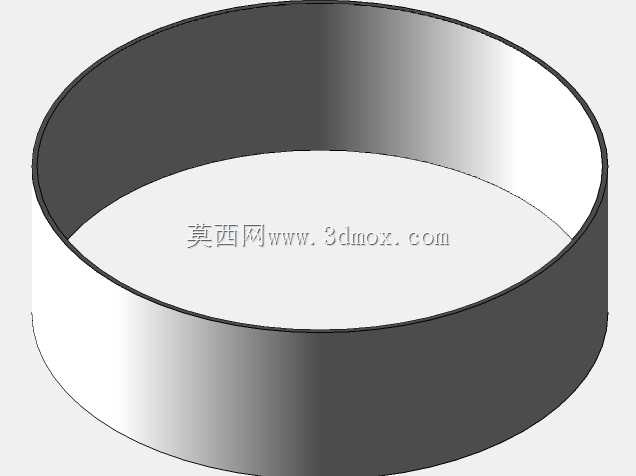

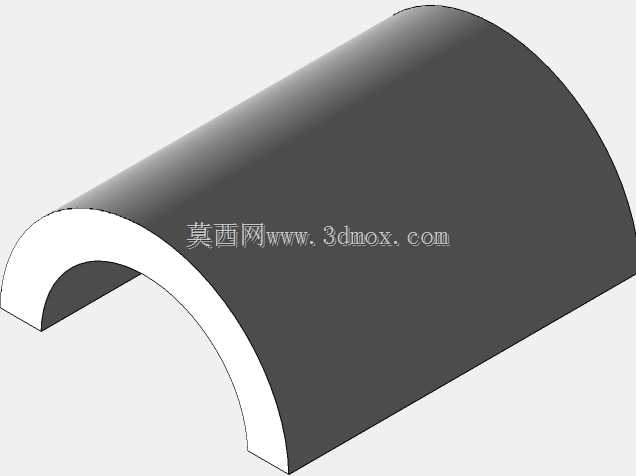

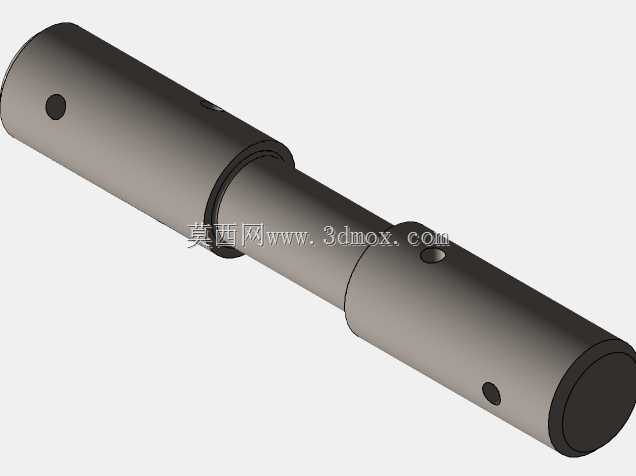

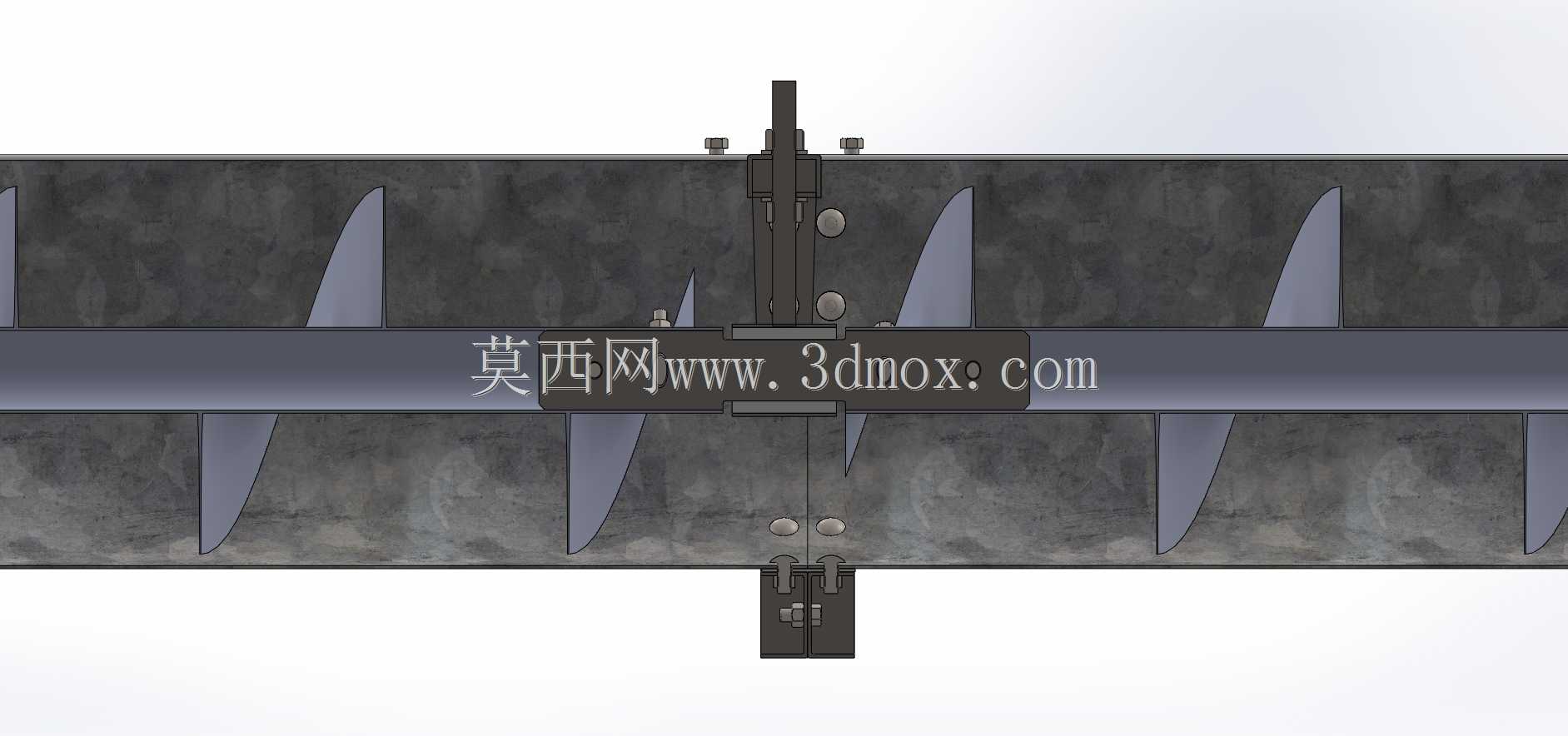

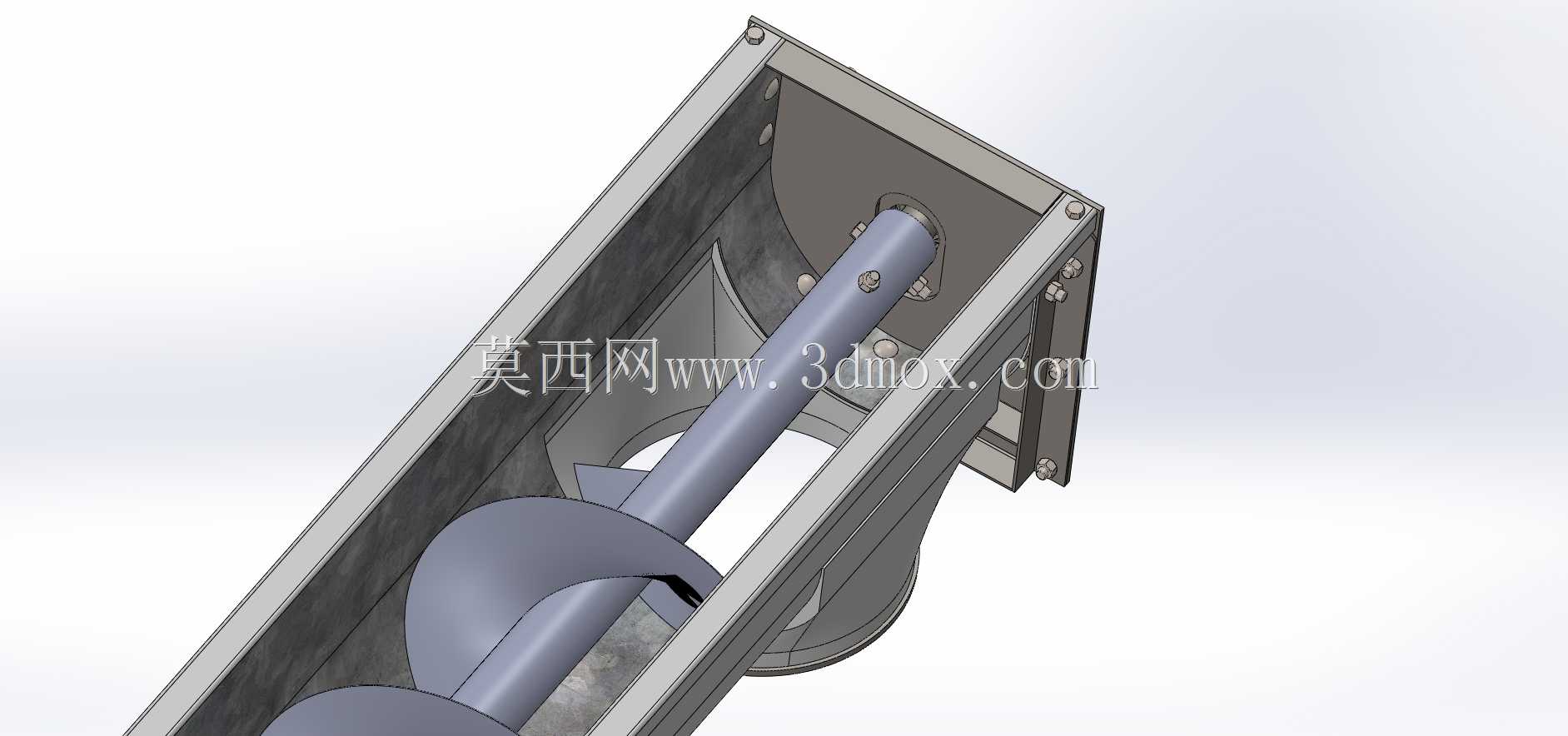

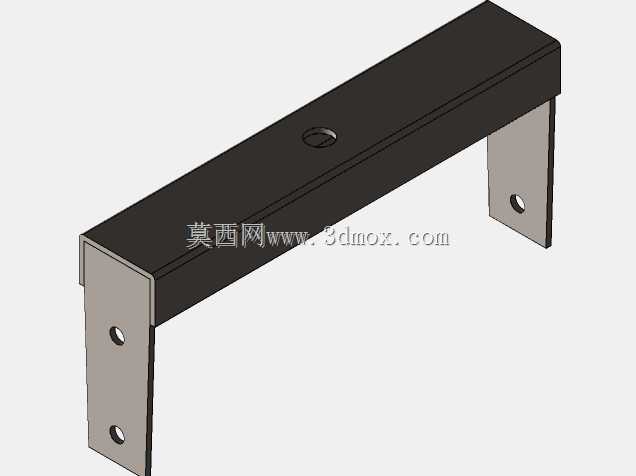

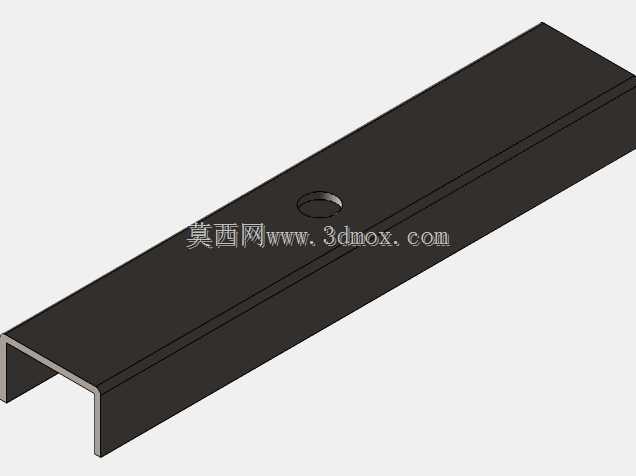

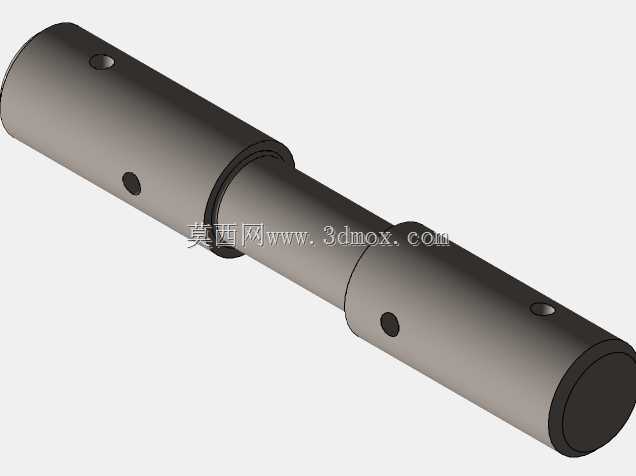

　　在粮食加工、散料仓储转运的生产场景里，长距离水平输送环节一直是影响产线连续运转效率的关键节点，这款螺旋输送结构的设计，正是针对谷物类散料的密闭输送需求开发，适配140吨每小时的大输送量工况，解决敞开式皮带输送易撒料、积尘、受环境干扰的问题。从结构布局来看，整机采用长直槽型壳体设计，螺旋叶片直径设定为300mm，螺距70mm，这种大直径小螺距的参数匹配，能在水平输送时避免谷物类轻质散料出现随叶片反转抛洒的问题，保证物料沿槽体稳定向前推进，9个中间支撑吊轴承的排布，是针对长距离输送时螺旋轴挠度变形的控制设计，每段吊轴承的间距经过挠度校核，确保螺旋轴运转时径向跳动量控制在允许范围内，避免叶片刮蹭槽体内壁产生异常磨损与卡滞。

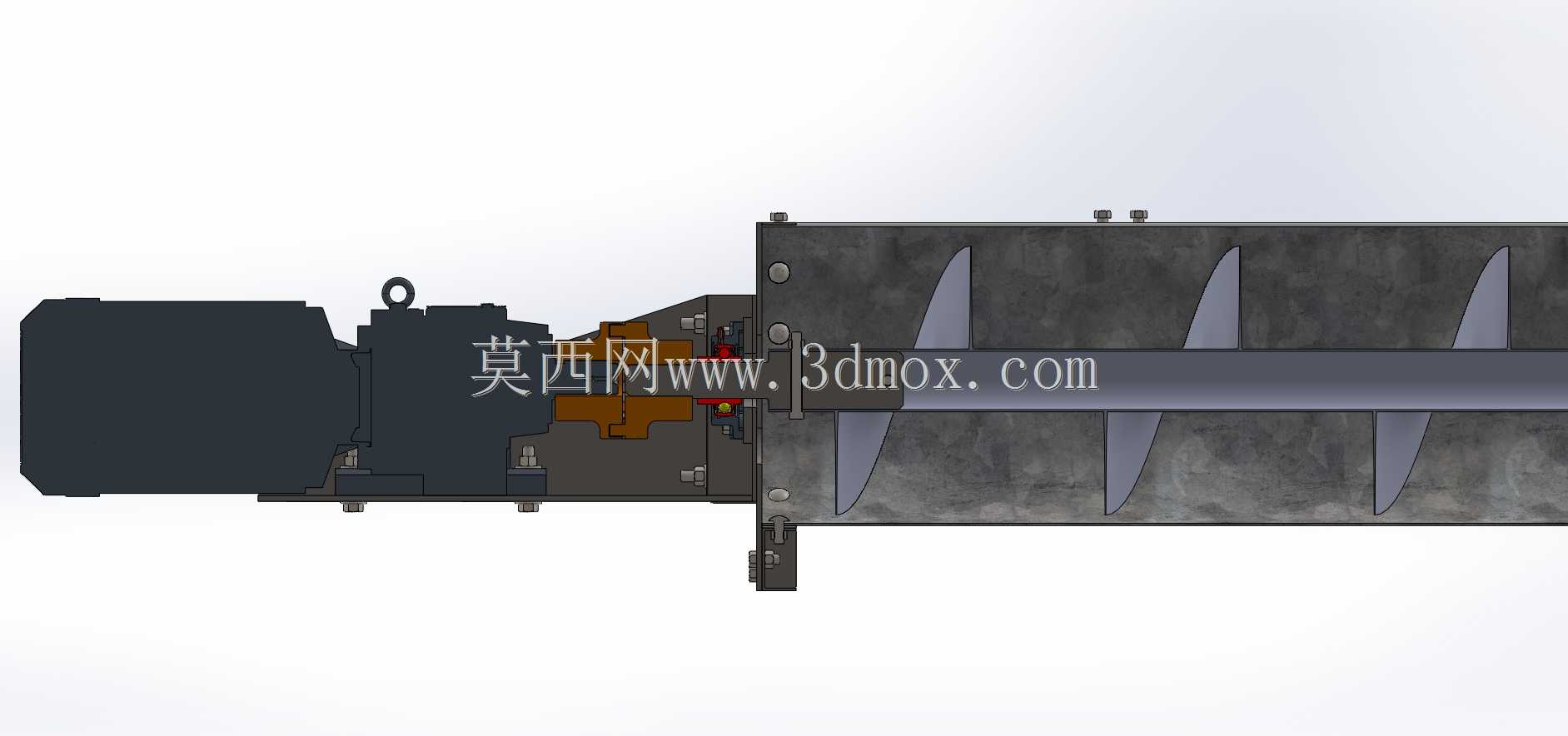

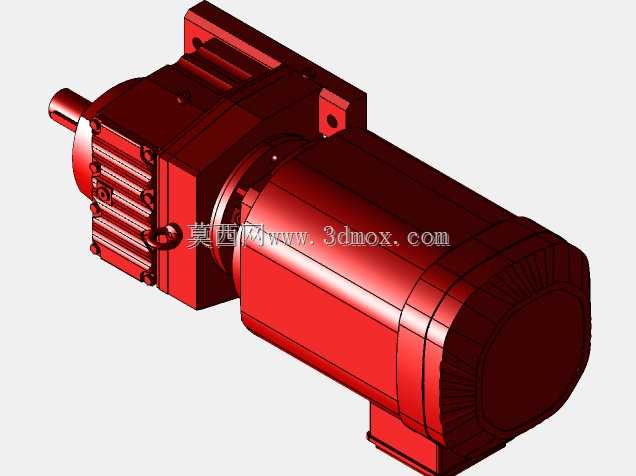

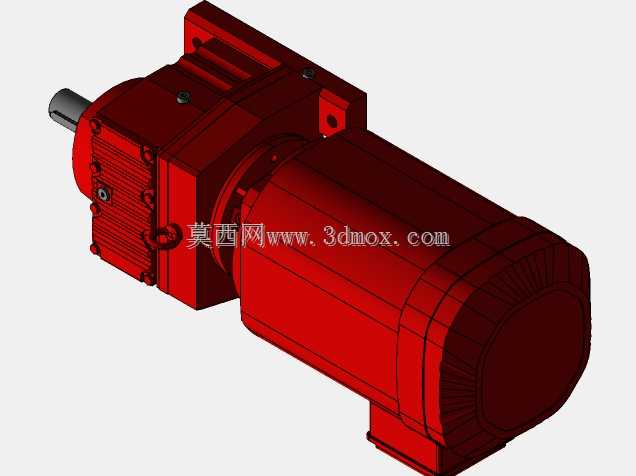

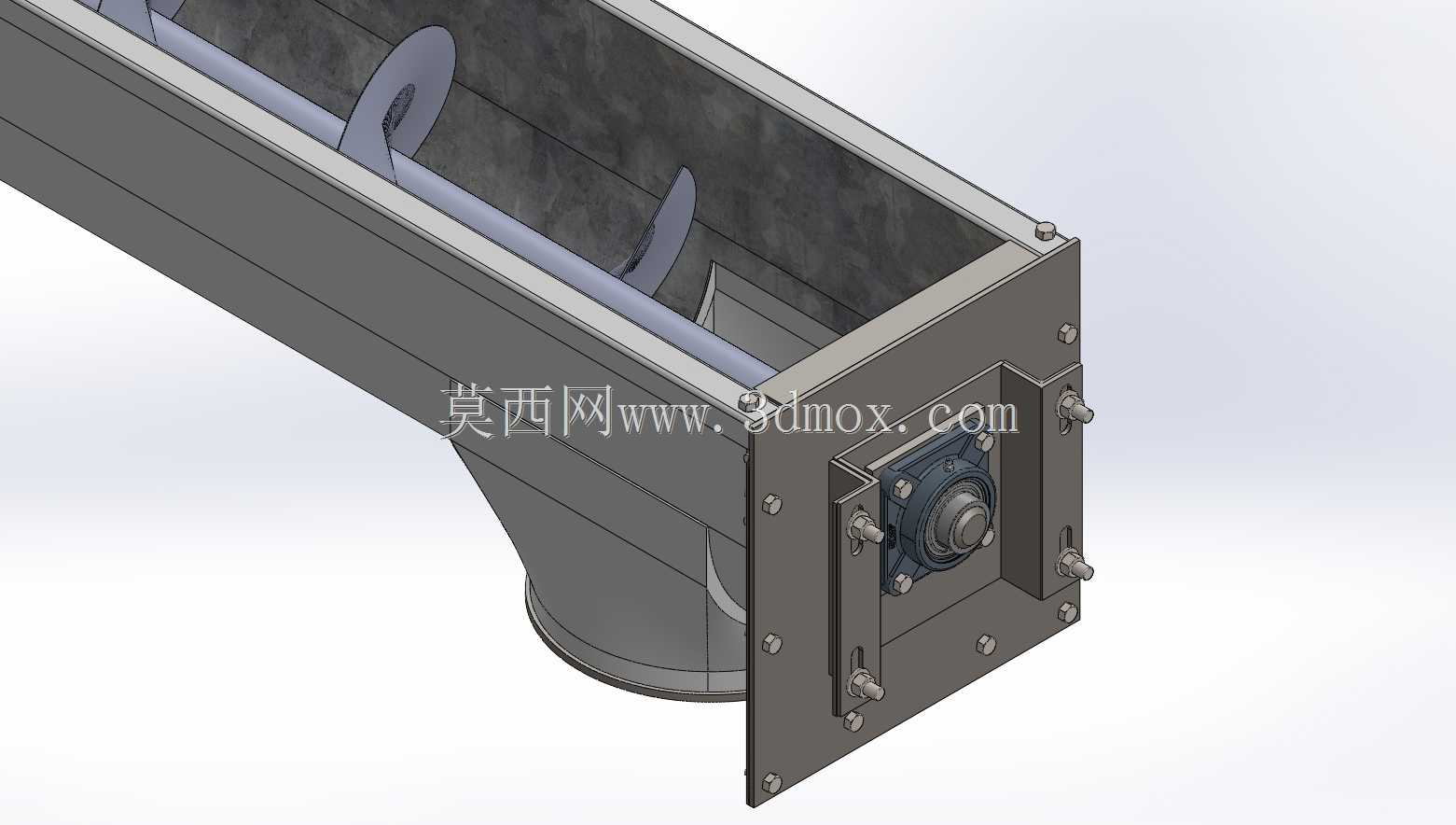

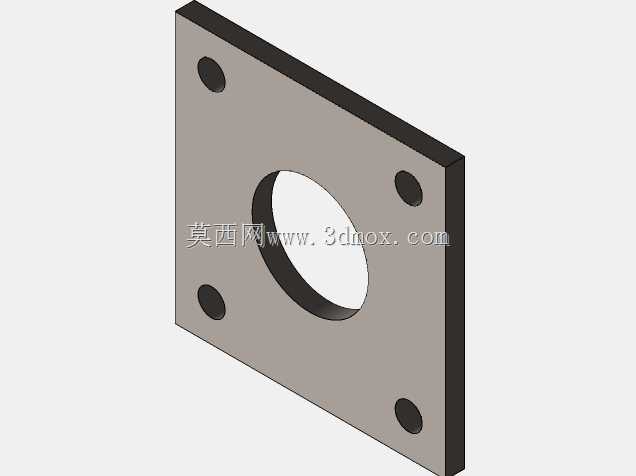

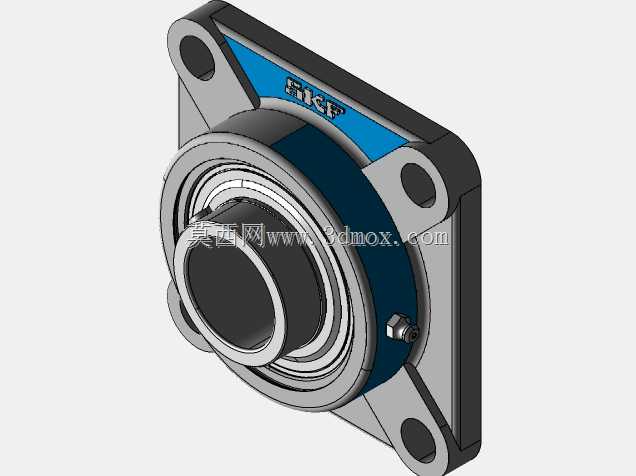

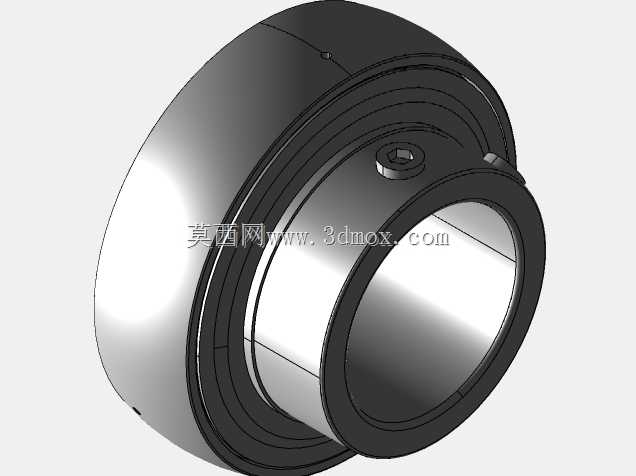

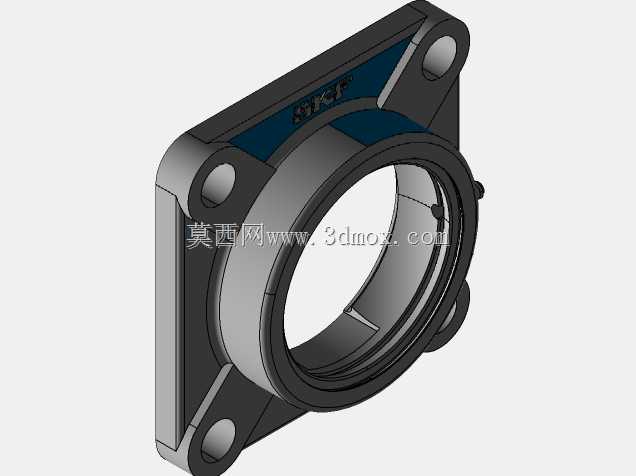

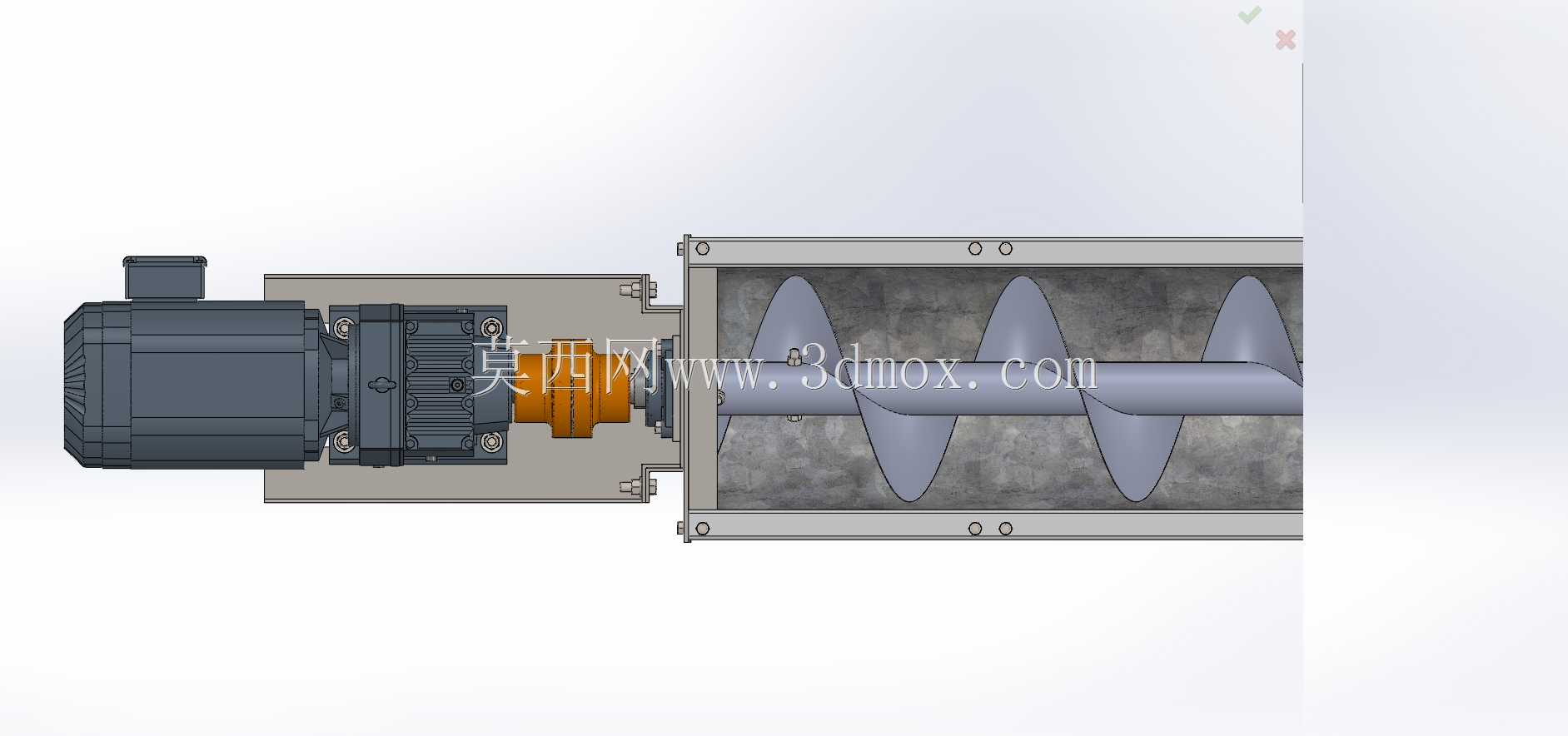

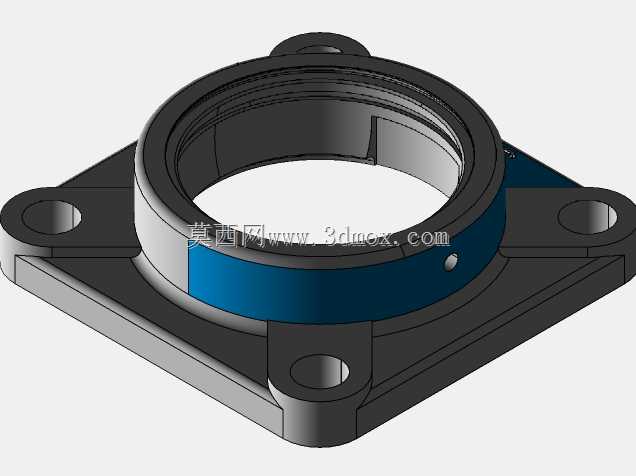

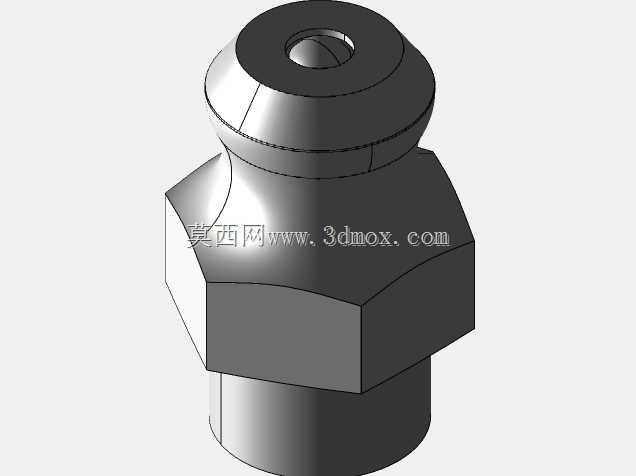

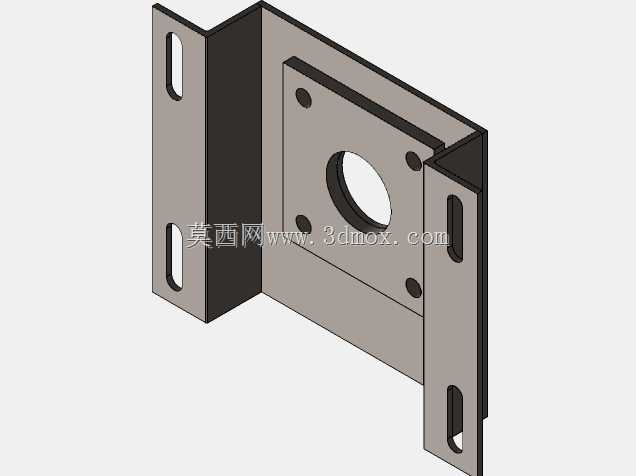

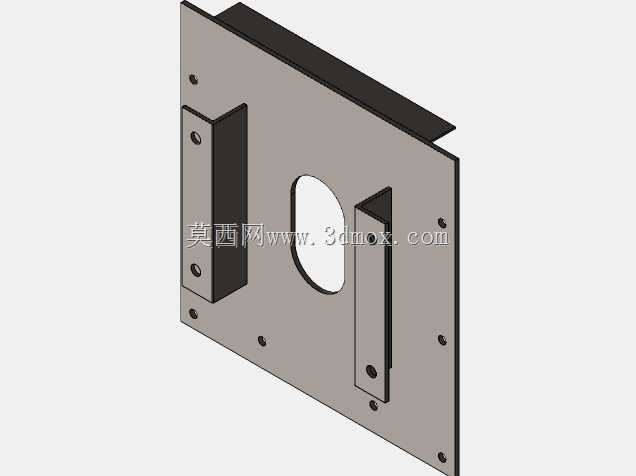

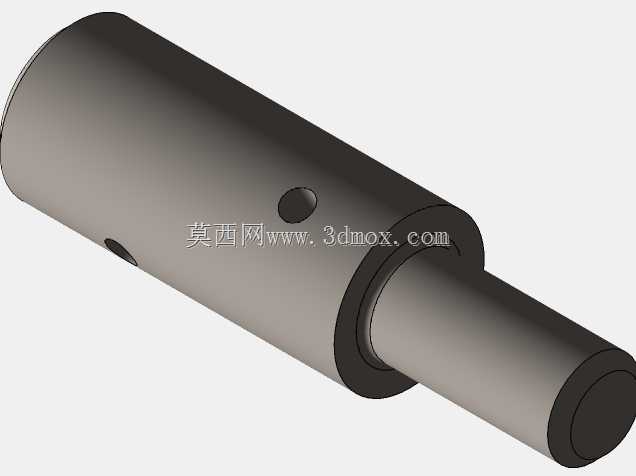

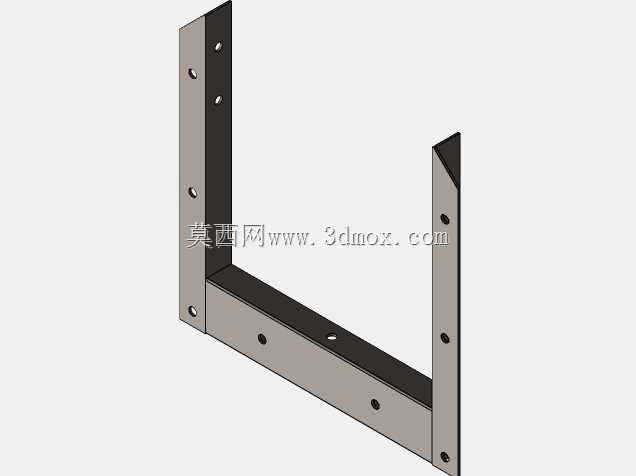

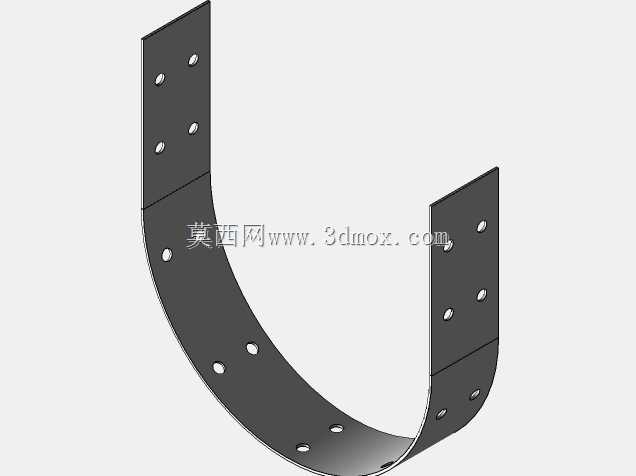

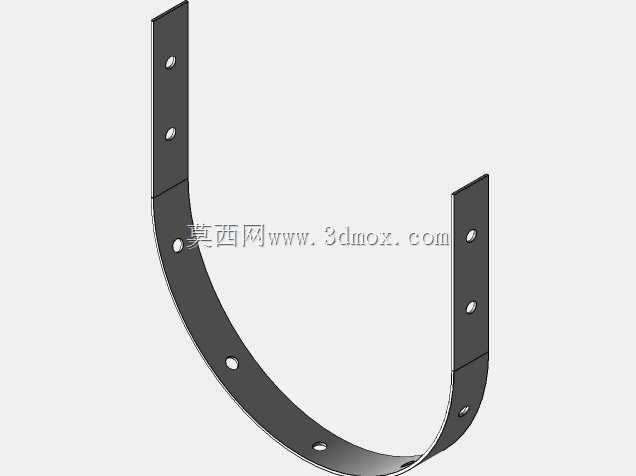

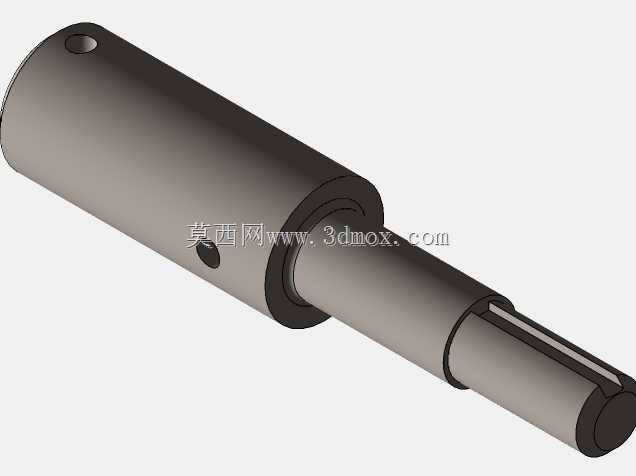

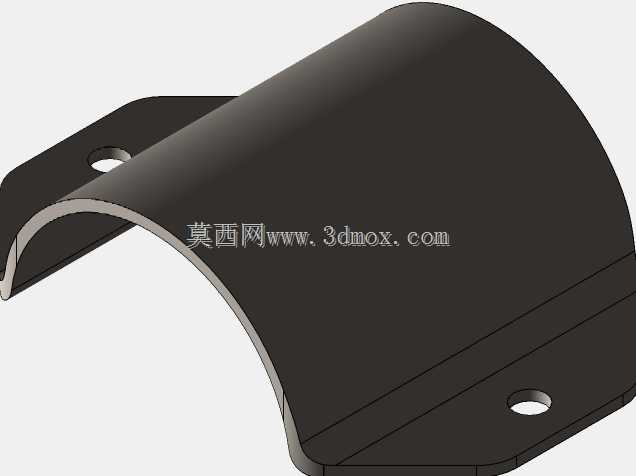

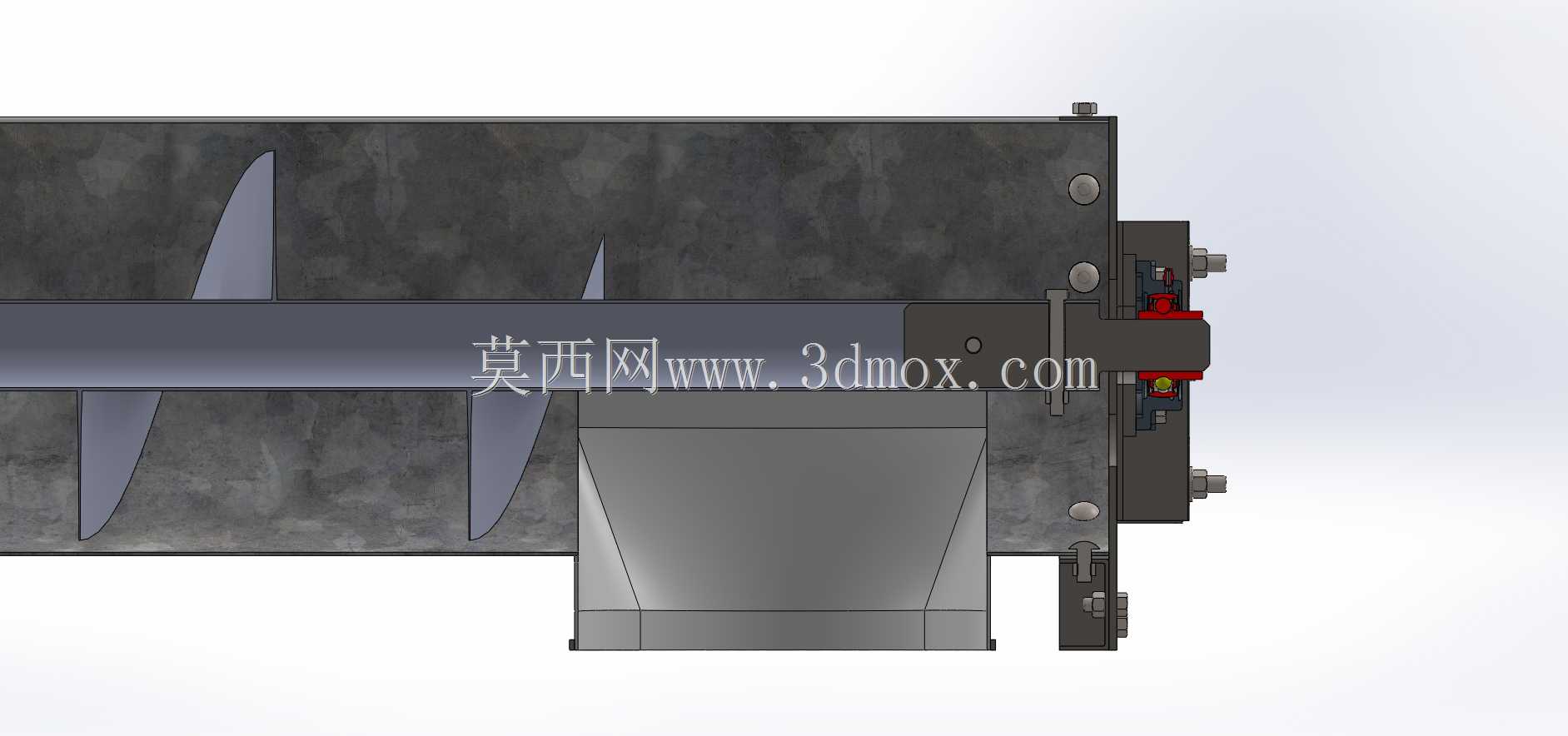

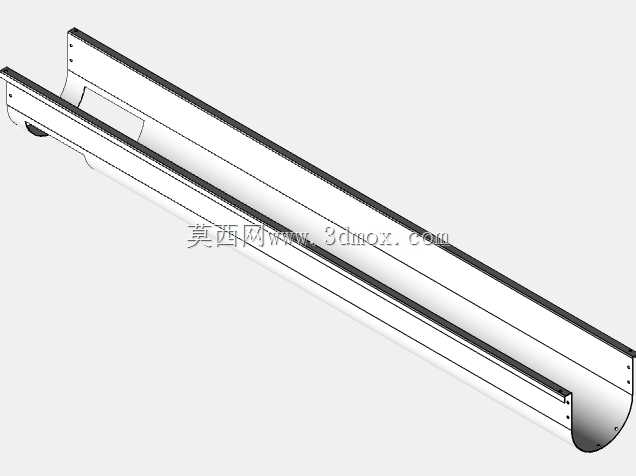

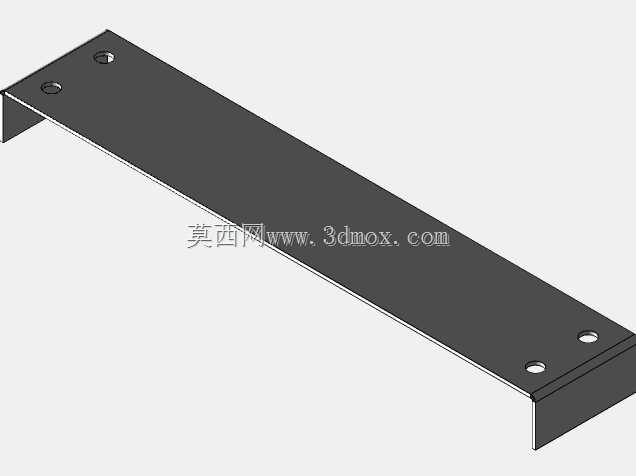

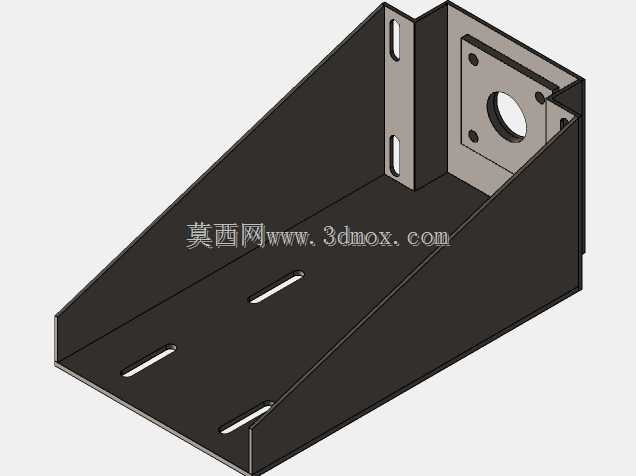

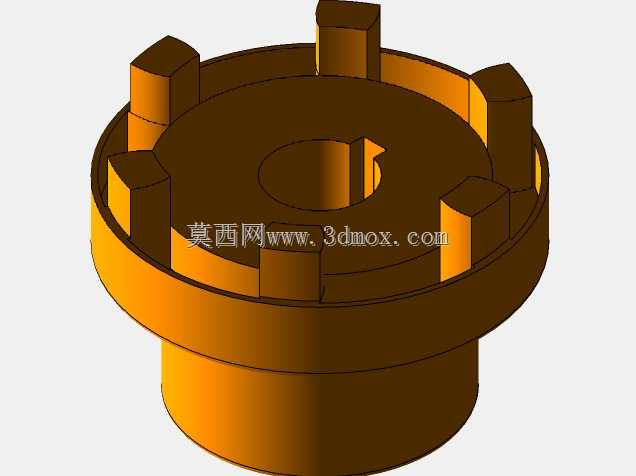

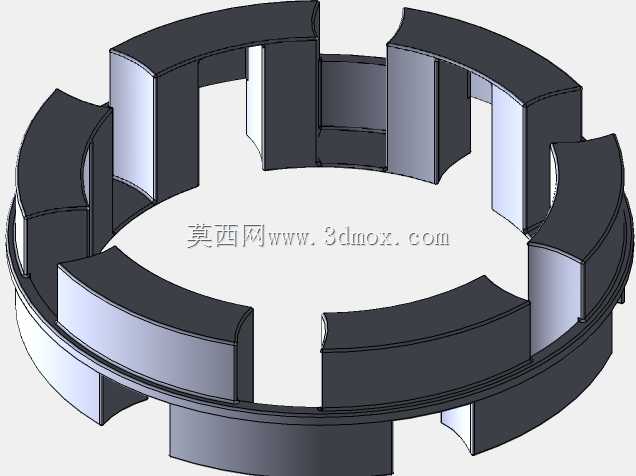

　　驱动端采用SEW斜齿轮减速电机直联配置，5kW四级电机搭配R67系列减速箱，输出转速匹配螺旋轴的合理工作转速，既保证物料输送速度满足产能要求，又不会因转速过高造成谷物颗粒破碎，影响物料品相；手动释放结构的配置，方便设备检修或卡料时手动盘车疏通，无需拆卸驱动端即可完成故障排查，降低现场维护的操作难度。首尾端的轴承配置分别采用SKF F208带座外球面轴承承担径向载荷，吊轴承位置采用SKF GE40向心关节轴承，适配长轴运转时的微量角度偏差，补偿安装误差与热胀冷缩带来的轴向、径向位移，避免轴承出现偏载失效，延长核心部件的更换周期。壳体采用分段法兰连接结构，每段壳体的法兰面加工有定位止口，保证现场拼接时的同轴度，支撑脚的位置经过重心核算，

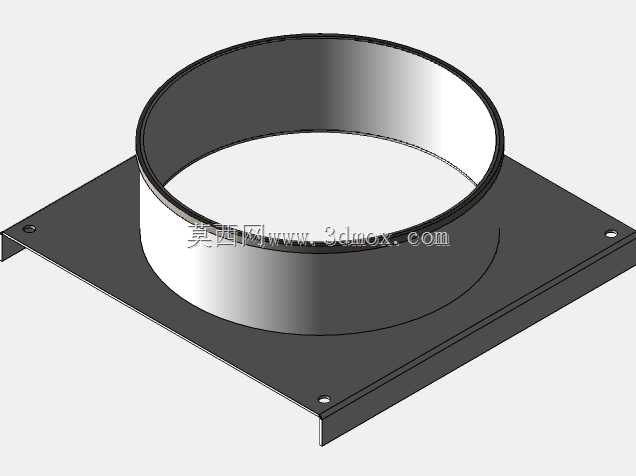

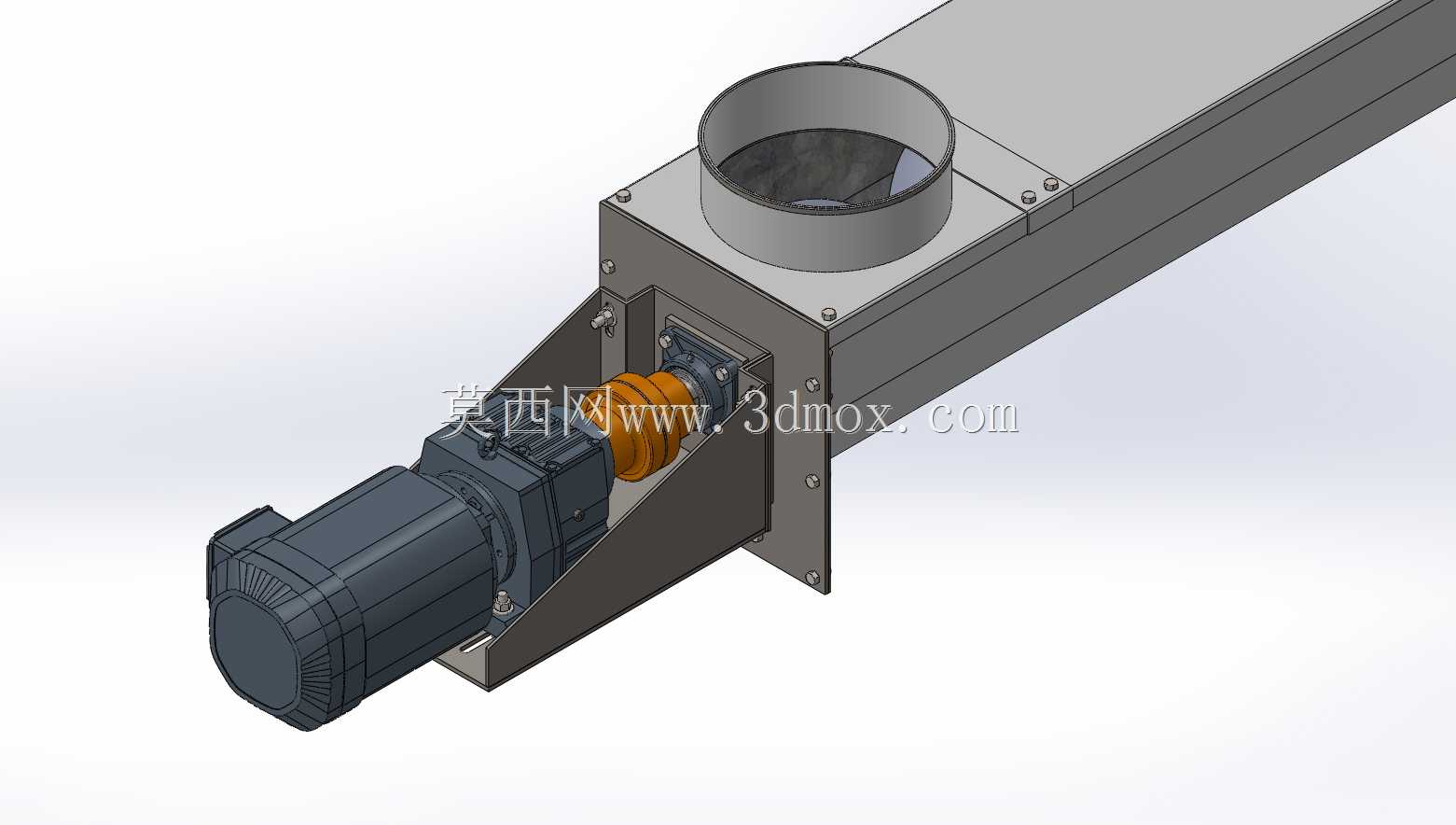

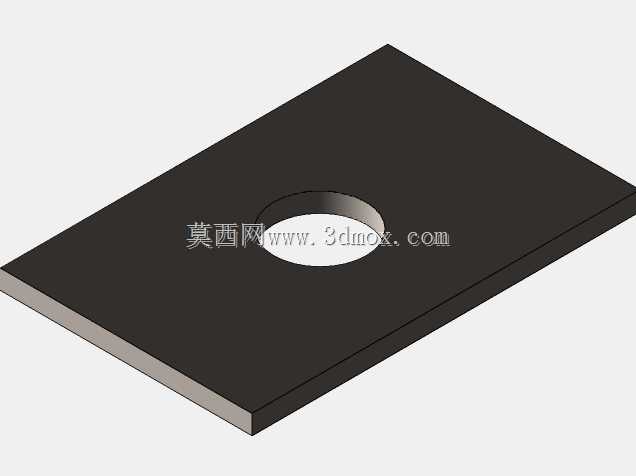

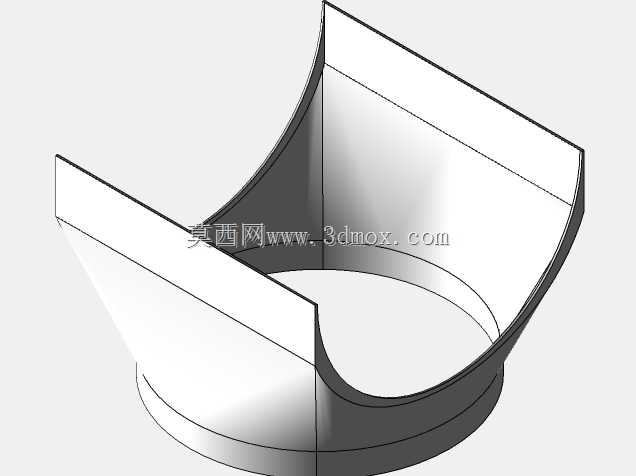

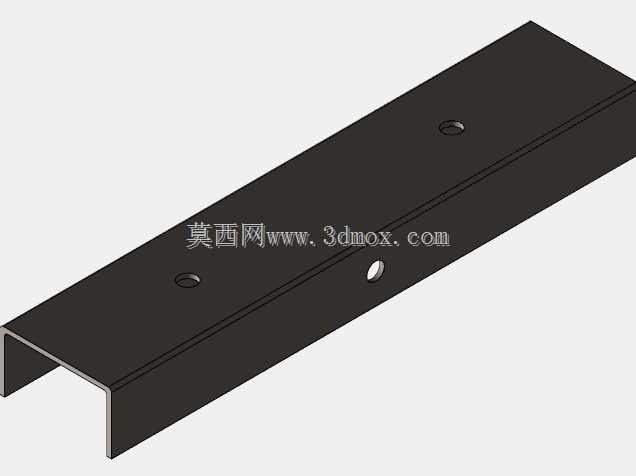

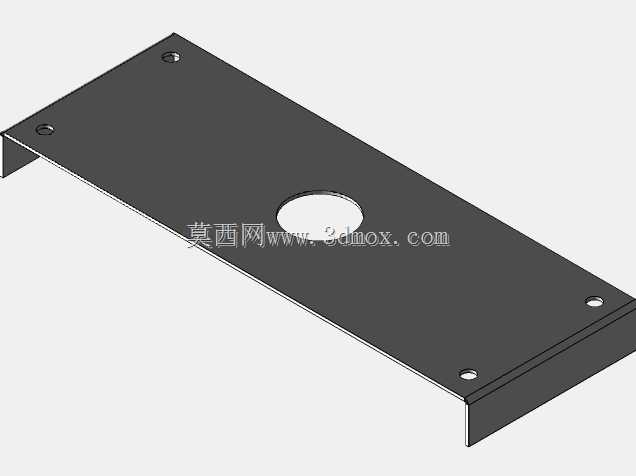

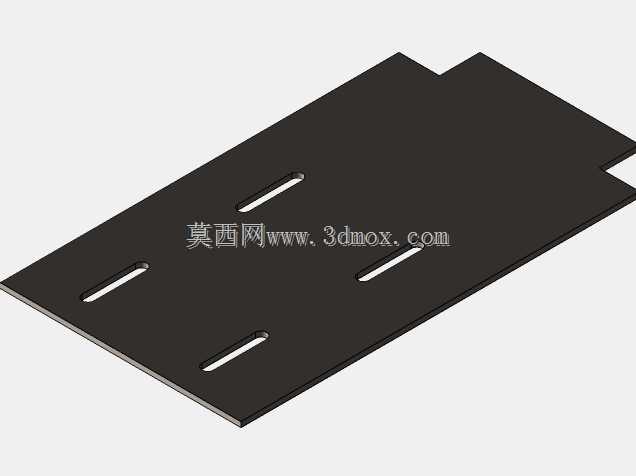

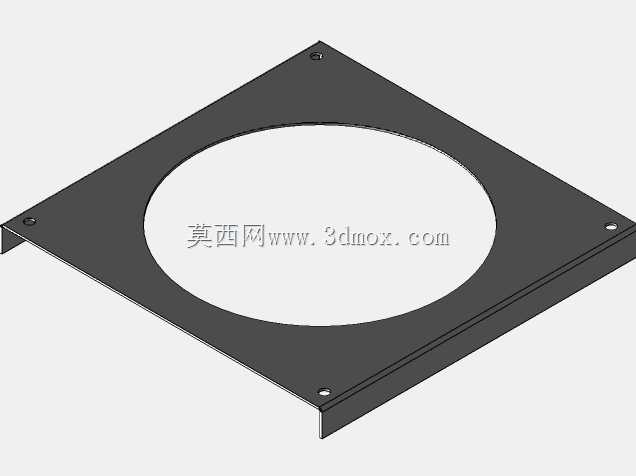

　　安装时可直接通过膨胀螺栓固定在混凝土基础或钢结构平台上，无需额外制作复杂的安装支架，降低现场安装的施工量；进料口设置在尾端顶部，可对接料斗、下料溜管等上游出料设备，出料口设置在头端底部，可直接对接下游提升机、料仓进料口，整个输送过程在密闭壳体内完成，能有效减少粮食输送过程中的粉尘外溢，符合粮油加工车间的职业卫生防护要求。设计过程中针对谷物类物料的摩擦特性，螺旋叶片边缘做了小半径倒角处理，避免锋利边缘切割谷物颗粒造成碎米率上升，槽体内壁做了光滑打磨处理，减少物料残留，避免不同批次物料输送时的交叉污染；吊轴承的密封结构采用多层毡圈密封，防止细颗粒物料进入轴承滚道造成磨粒磨损，同时避免润滑脂泄漏污染输送的谷物。在安装边界上，

　　整机水平布置时允许的安装倾角不超过3度，若需倾斜输送需重新核算螺旋轴的受力与物料下滑阻力，基础安装面的平面度误差需控制在每米2mm以内，避免壳体变形导致螺旋轴卡滞；驱动端的接线位置预留有足够的检修空间，方便日常巡检时检查电机温度、减速箱油位，尾端设置有防堵料的转速检测位，可外接转速传感器实现堵料报警，接入车间的设备控制系统实现连锁停机。这类螺旋输送结构除了谷物输送外，也可适配其他粉状、颗粒状无粘性散料的水平输送，比如塑料粒子、饲料颗粒、粉状建材的短距离转运，只需根据物料的磨琢性调整叶片材质与厚度，针对磨琢性强的物料可更换耐磨合金叶片，针对易结块物料可在进料端增设破拱搅拌结构，拓展设备的适用场景。建模过程中所有配合面的尺寸公差、安装孔位都按照实际加工装配要求设定，每段壳体的连接孔位、支撑脚的安装孔位都做了参数化关联，调整整机长度时可自动匹配对应数量的中间吊轴承与支撑脚，方便后续同系列不同输送长度设备的快速改型设计，减少重复建模的工作量。
