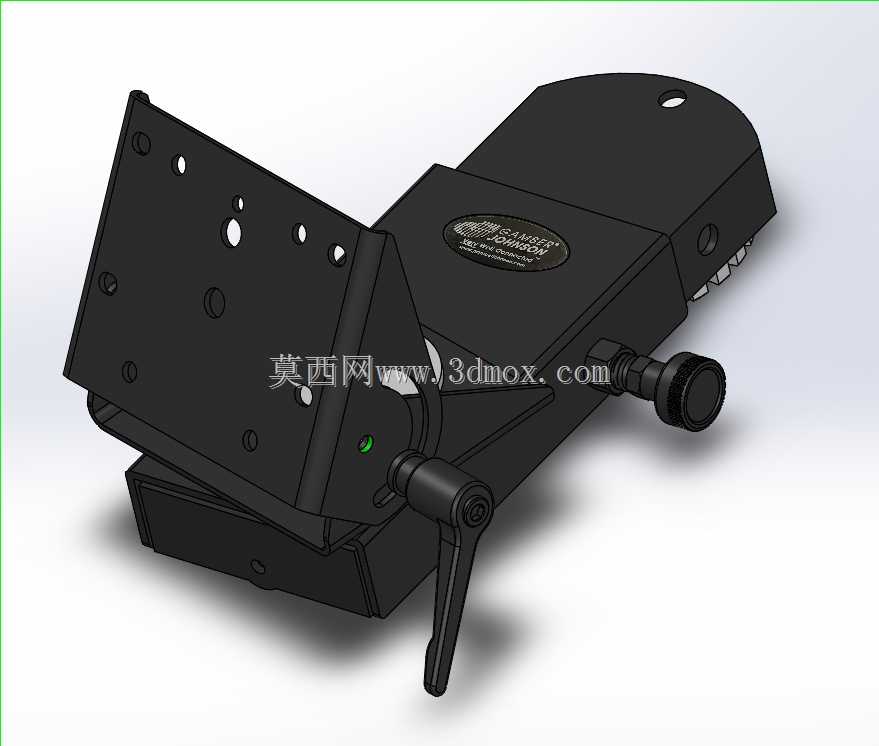

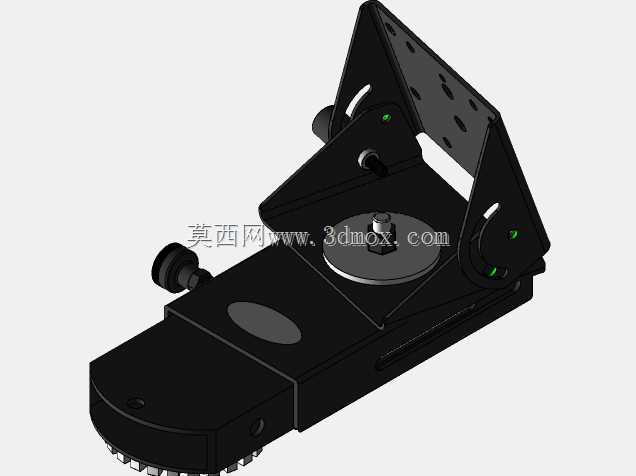

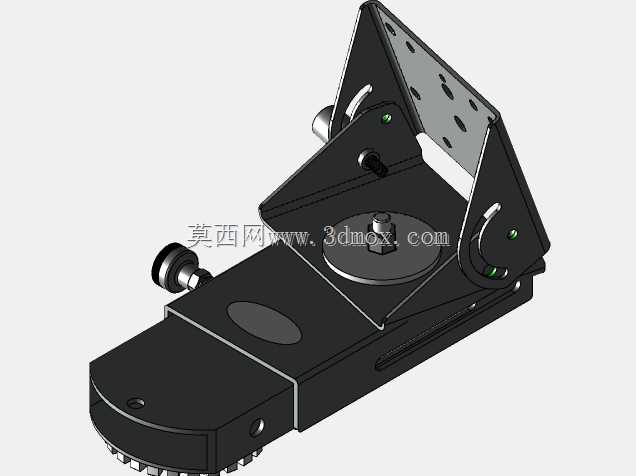

车载中控台可调式监视器固定支架结构

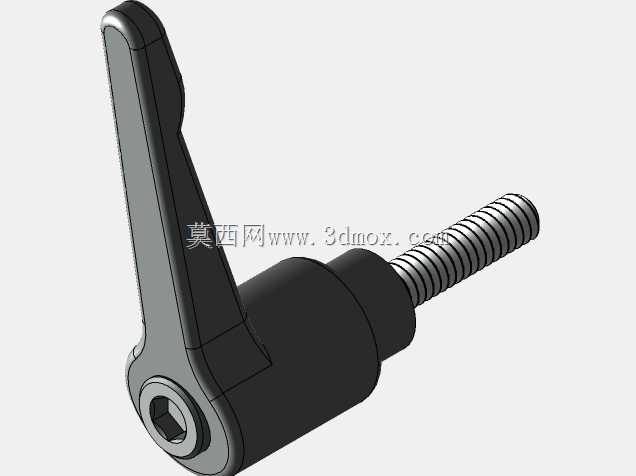

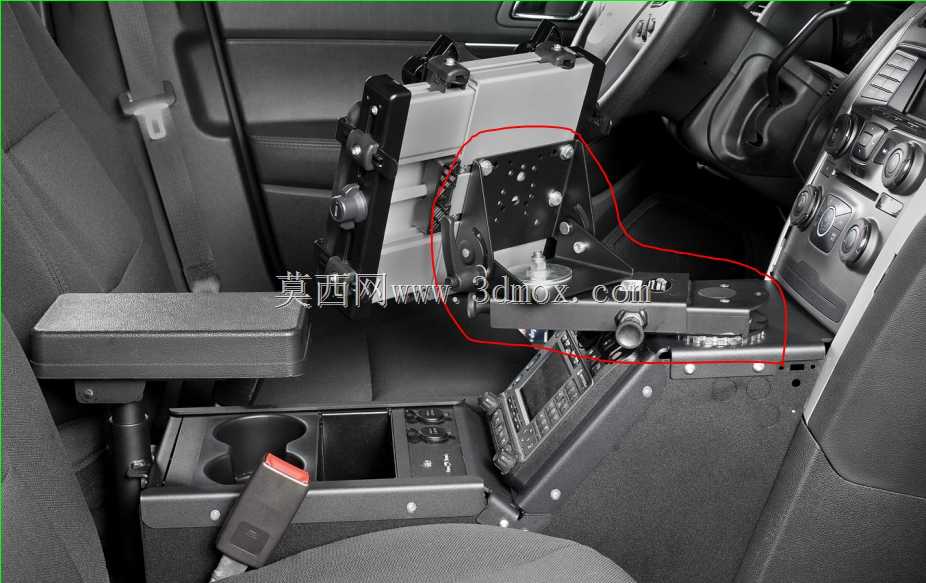

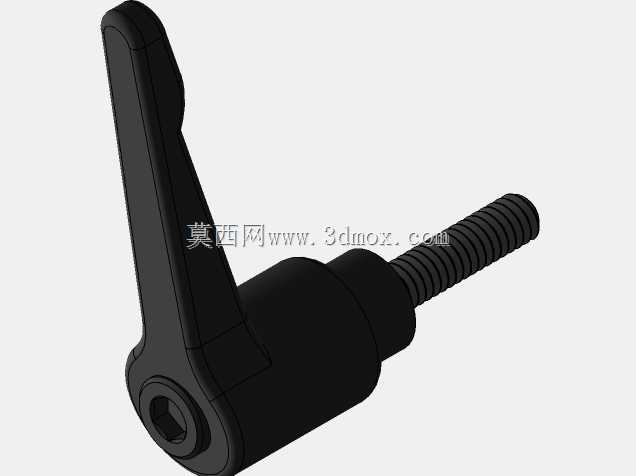

　　该支架主要面向特种执勤车辆、作业车辆的中控台顶部安装场景，解决车载移动场景下显示终端的固定与姿态调整需求，适配车载环境下的振动工况与多视角观察要求。不同于常规桌面显示器支架，车载安装场景对结构的抗振性、锁止可靠性有更高要求，车辆行驶过程中持续的颠簸、加减速惯性、转向侧向力都要求支架调整到位后不会出现自行滑移、姿态偏移的问题，因此整个结构的锁止机构采用了大手柄快锁设计，无需额外工具即可完成姿态调整与锁止操作，适配执勤、作业过程中快速调整视角的使用需求。

　　从功能设计来看，支架集成了三个维度的调整能力：俯仰角度调整覆盖驾驶员坐姿下的上下视角适配范围，可根据不同身高操作人员的视线高度调整屏幕倾角，避免屏幕反光或者观察角度偏差导致的信息读取失误；偏航角度调整支持屏幕在水平方向左右转动，可适配主驾、副驾不同位置人员的观察需求，在多人员协同作业场景下无需挪动整体安装位置即可快速切换观察视角；滑动调整功能则支持屏幕沿安装臂方向前后滑移，可根据中控台的实际安装空间、操作人员的手臂操作距离调整屏幕的前后位置，兼顾观察清晰度与操作触控的便利性。

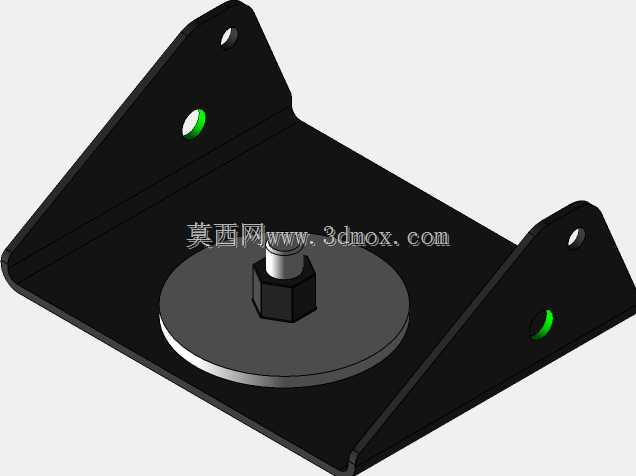

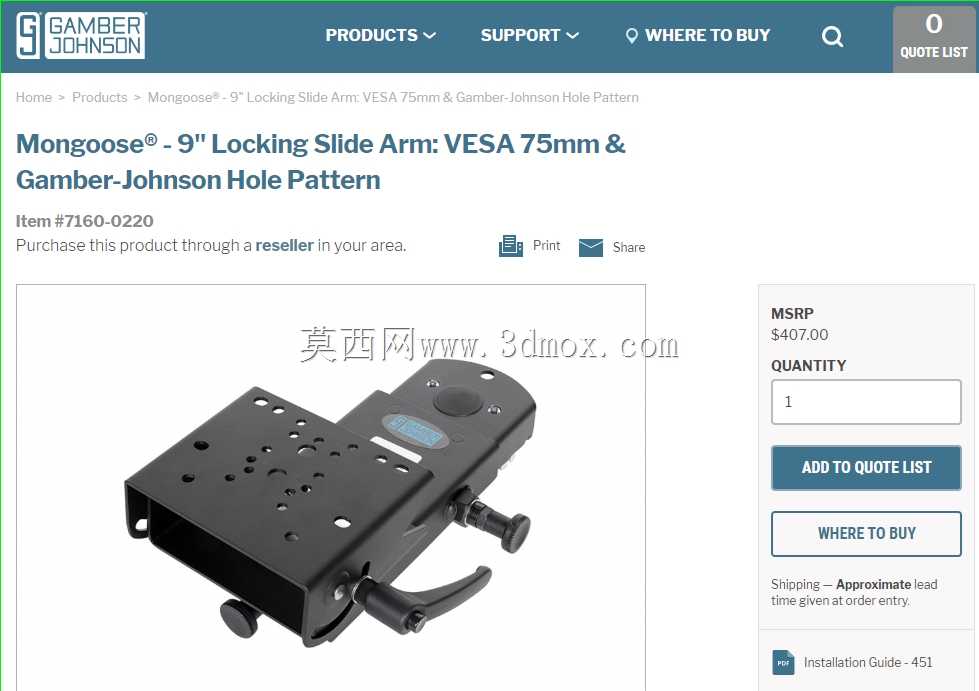

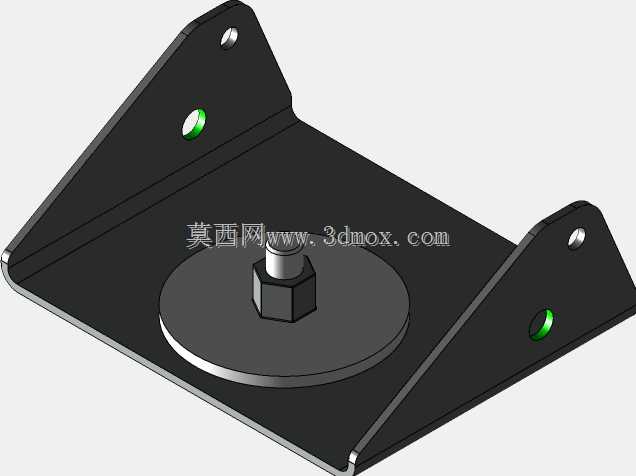

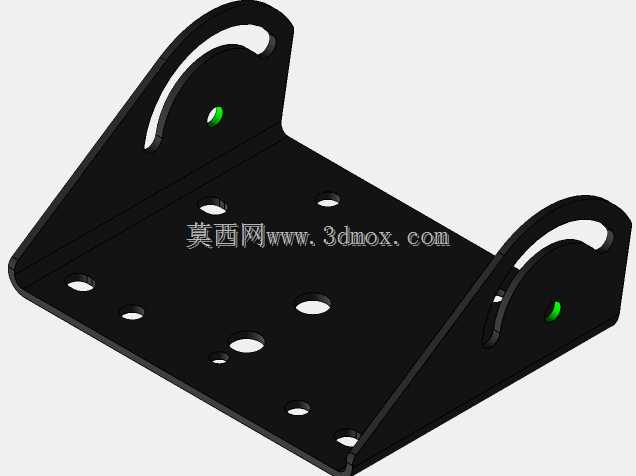

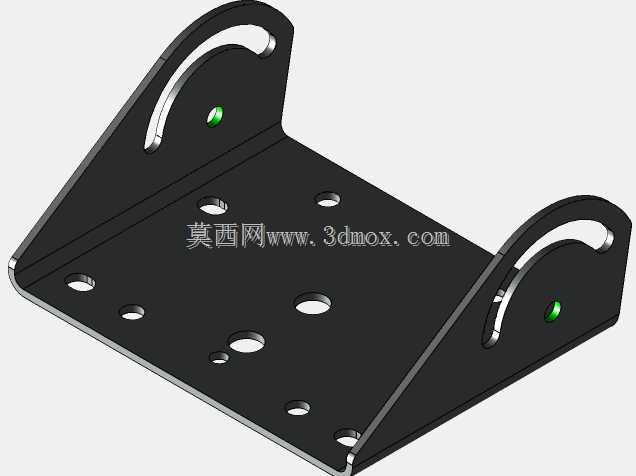

　　安装界面设计上，支架的屏幕安装侧采用标准VESA 75mm孔位布局，可直接适配符合该安装标准的工业监视器、车载触控显示屏，无需额外加工转接板，降低现场安装的适配成本；底座侧为平面固定结构，可通过螺栓紧固在中控台顶部的预留安装平面上，安装孔位采用长圆孔设计，可兼容一定范围内的安装位置偏差，降低中控台加工时的孔位精度要求。整个支架的外形轮廓做了圆角处理，避免车内安装场景下的尖锐棱角磕碰风险，所有操作手柄的位置都设置在操作人员伸手可及的范围内，调整时无需探身或者大幅度移动手臂，符合车载场景下的人机操作要求。

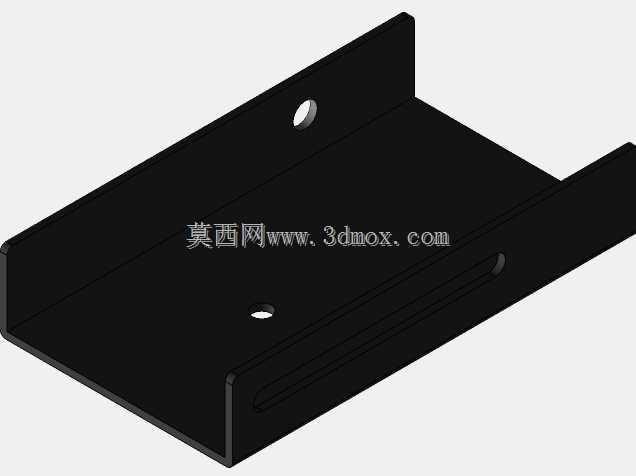

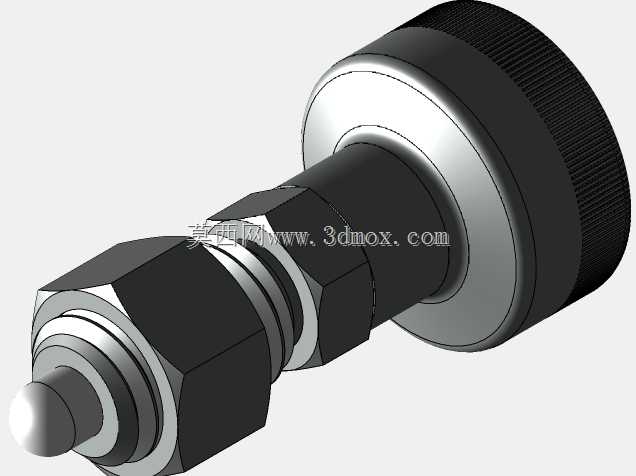

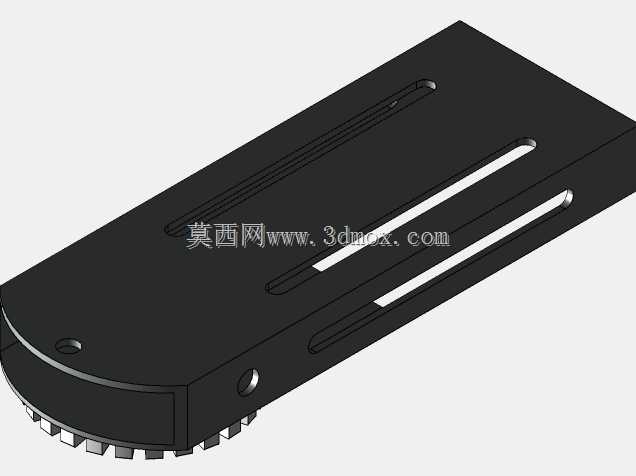

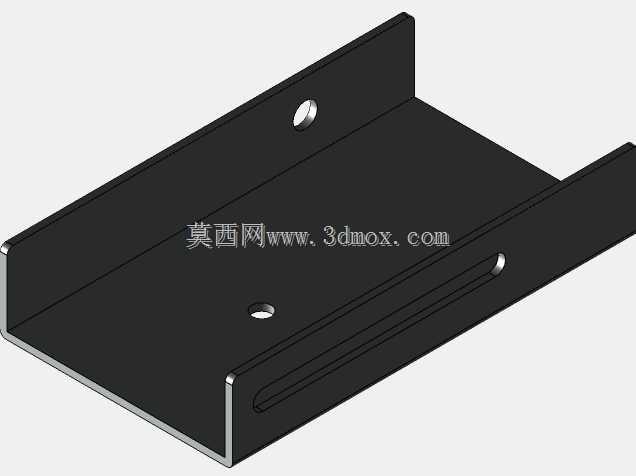

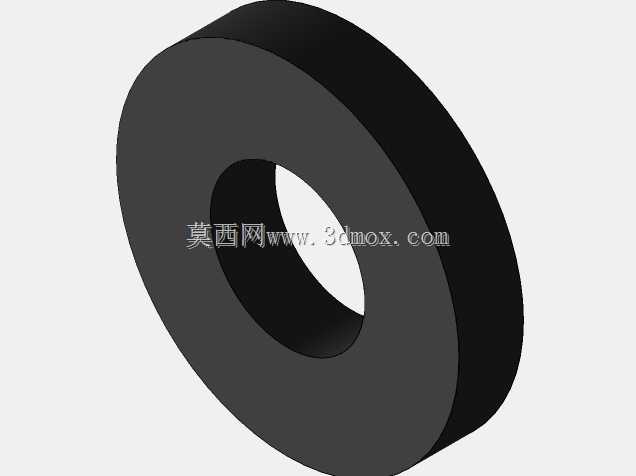

　　结构设计层面，主体承载部件采用金属材质加工，保证足够的结构刚度，在车辆持续振动工况下不会出现结构变形导致的屏幕晃动；各转动铰接位置都设置了阻尼调整结构与锁止摩擦片，锁止时通过手柄的凸轮结构施加足够的正压力，依靠摩擦力实现各自由度的位置固定，避免长期使用后出现锁止失效的问题；滑动导轨部分采用了防脱出设计，滑动行程两端设置有限位结构，调整过程中不会出现屏幕支架整体滑出脱落的风险，保障车载使用的安全性。走线空间在支架本体上做了预留，显示屏的连接线可沿支架侧面的走线槽布置，避免线缆外露影响车内整洁，同时也防止车辆行驶过程中线缆晃动被周边部件剐蹭破损。

　　从安装边界来看，支架固定在中控台顶部时，底座的占用面积控制在较小范围内，不会过多占用中控台顶部的置物空间，调整到最大俯仰、偏航角度时，屏幕的运动包络不会与中控台周边的操控按键、仪表台发生干涉，设计阶段已经通过运动仿真校核了全行程范围内的间隙，避免安装后出现运动卡滞或者磕碰周边部件的问题。锁止手柄的操作力经过匹配设计，既保证锁止时足够的压紧力，又不会出现操作力过大导致调整困难的问题，戴手套操作时也能轻松完成锁止与松开动作，适配户外作业、执勤场景下的操作需求。
