手掷无动力DLG滑翔机结构设计

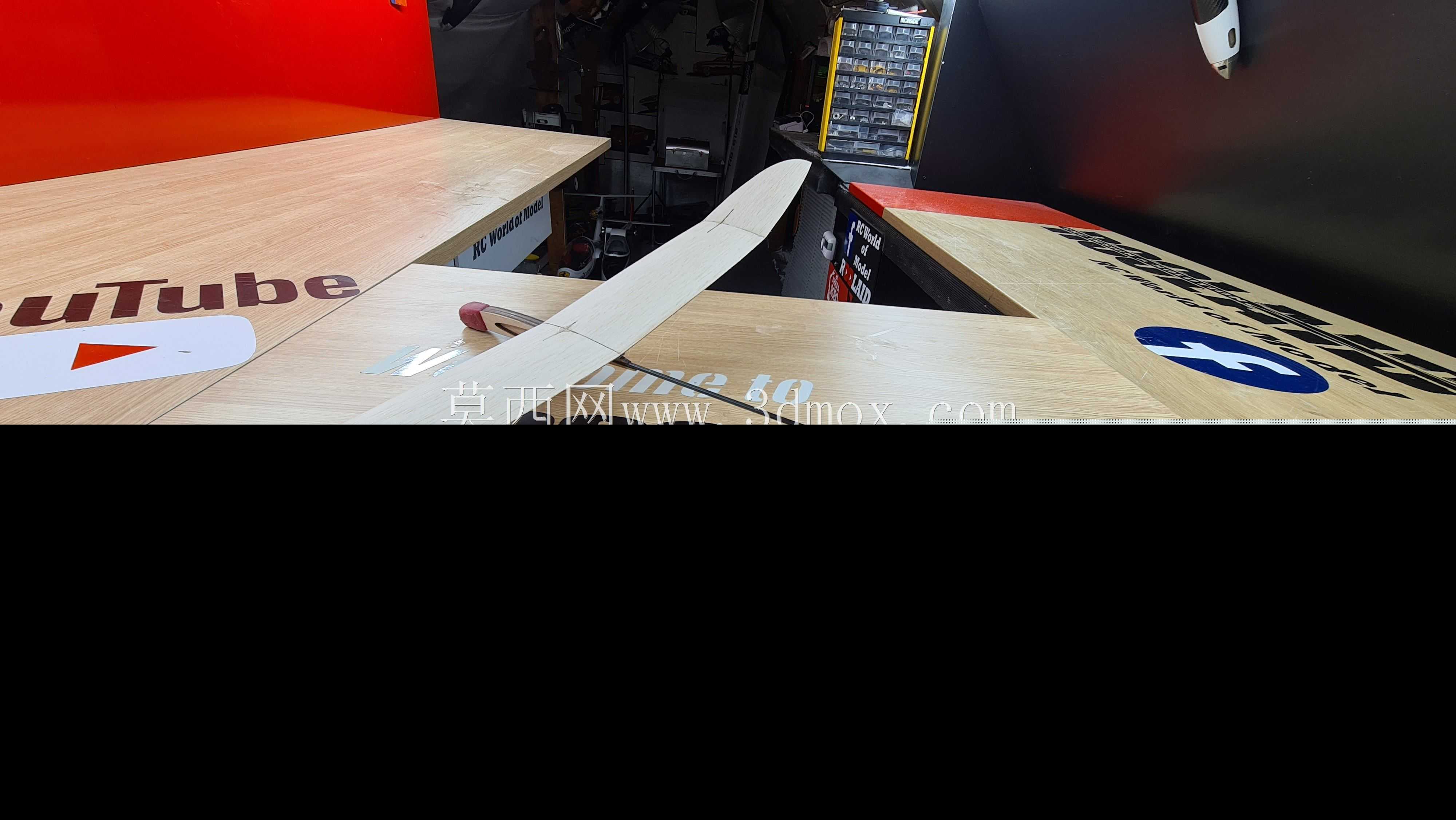

　　这款无动力手掷滑翔机的三维结构设计，核心围绕小场地休闲飞行、青少年航模教学、入门级滑翔竞技三类场景展开，区别于大翼展牵引滑翔机对开阔场地的高要求，该机型整体尺寸控制在1.2米翼展范围内，机身总长不足0.8米，单人即可完成手掷起飞操作，不需要额外牵引设备、弹射架辅助，在城市周边开阔草坪、学校操场这类有限空间内就能完成飞行操作，适配普通航模爱好者日常练习、航空科普教学演示的实际需求。

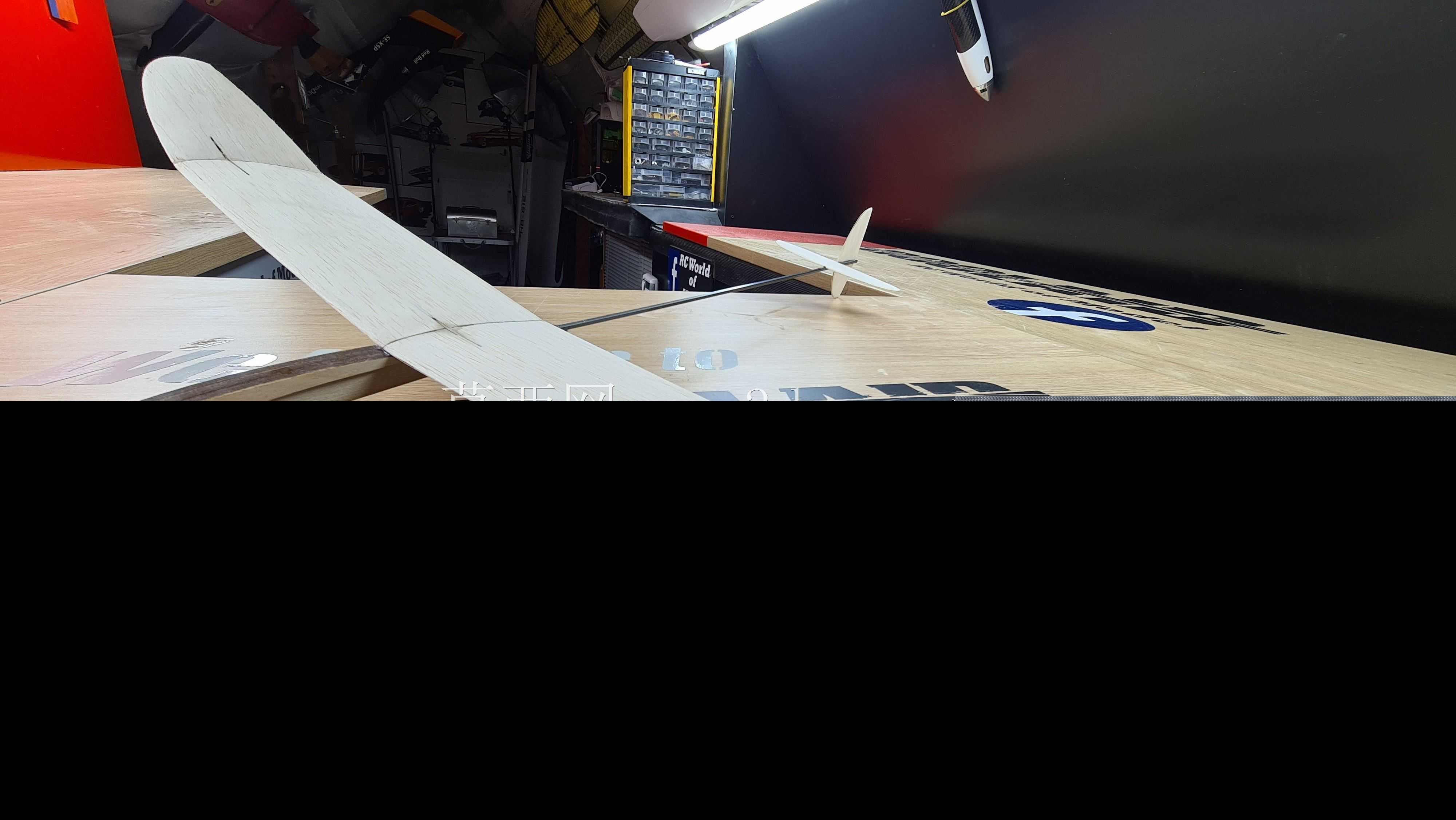

　　从功能特性来看，整机采用无动力滑翔构型，取消了动力电机、电调、螺旋桨这类动力组件，整体结构重量控制在220g以内，机翼采用高升阻比的平凸翼型，翼尖做了小角度上反设计，既能够在低速手掷起飞阶段快速获得升力，避免出手即坠的问题，也能在滑翔阶段维持足够的横向稳定性，减少飞行过程中频繁的舵面修正操作。尾翼组采用常规平尾加垂尾的布局，平尾预留了升降舵铰接位，垂尾预留方向舵铰接位，可根据飞行需求加装微型舵机实现操控，也可在无操控的自由飞状态下通过预设舵面偏角，实现直线滑翔或者平缓盘旋的飞行轨迹。

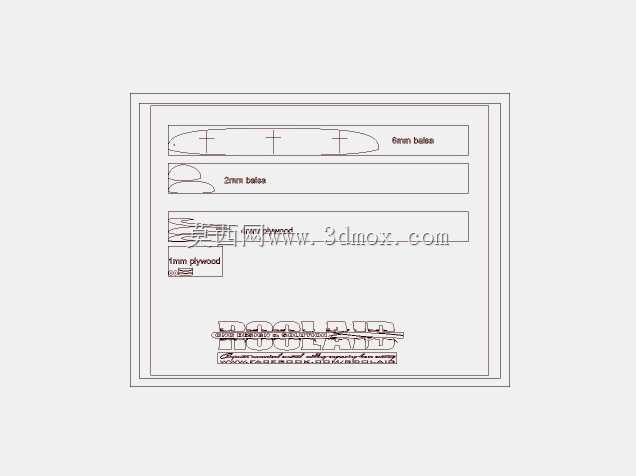

　　设计思路上，整机采用模块化拆分结构，机翼分为左右两段，通过机身中部的插接槽与机身主体连接，插接位置预留了碳纤杆预埋槽，可插入直径3mm的碳纤杆提升机翼连接刚度，避免大过载手掷时机翼出现弯折变形；尾翼组采用插接式安装，平尾、垂尾分别插入机身尾部对应的定位槽内，不需要额外紧固件即可完成固定，方便日常携带拆解，也能在出现轻微摔机损伤时快速替换损坏部件。机身主体采用流线型截面设计，从机头位置的圆滑过渡段逐步收窄至尾部，最大截面宽度仅35mm，尽可能降低飞行过程中的寄生阻力，机头位置预留了配重安装腔，可根据实际飞行的重心需求添加铅片配重，将整机重心调整至机翼弦长30%的最优滑翔位置，避免头重导致的俯冲坠地、或是尾重导致的失速问题。

　　安装边界方面，机翼与机身的插接配合公差控制在0.2mm以内，既保证插接时的顺畅度，也不会出现飞行过程中机翼松动移位的问题；舵面铰接位置预留了0.5mm的活动间隙，避免舵面偏转时与固定翼面出现卡滞；机身腹部设计了平滑的弧形接触面，没有突出的结构件，在草地迫降时能够减少摩擦阻力，同时降低结构剐蹭损坏的概率。机翼后缘的舵面位置厚度控制在1.5mm，既保证足够的结构刚度不会在飞行中出现颤振，也能在手动调整舵面偏角时具备适度的形变能力，方便爱好者根据当日的风速、气流条件微调舵面角度，获得最优的滑翔性能。

　　从实际使用的角度出发，这款机型的结构设计充分考虑了入门爱好者的制作容错空间，所有曲面过渡均采用大圆角设计，没有尖锐的应力集中位置，在采用轻木、泡沫这类常规航模材料制作时，不容易出现加工过程中的结构断裂问题；机翼的翼型厚度从翼根的12%弦长逐步过渡到翼尖的10%弦长，在保证翼根位置结构强度的同时，降低翼尖的诱导阻力，提升滑翔时的留空时间。机身内部预留了足够的空腔，若后续需要加装微型遥控接收设备、舵机，不需要对主体结构做大量切削改造，仅需在对应位置开出舵机安装槽、走线孔即可完成改装，兼顾了自由飞与遥控飞行两类使用需求。
