钢管桁架式巴吉赛车底盘结构设计

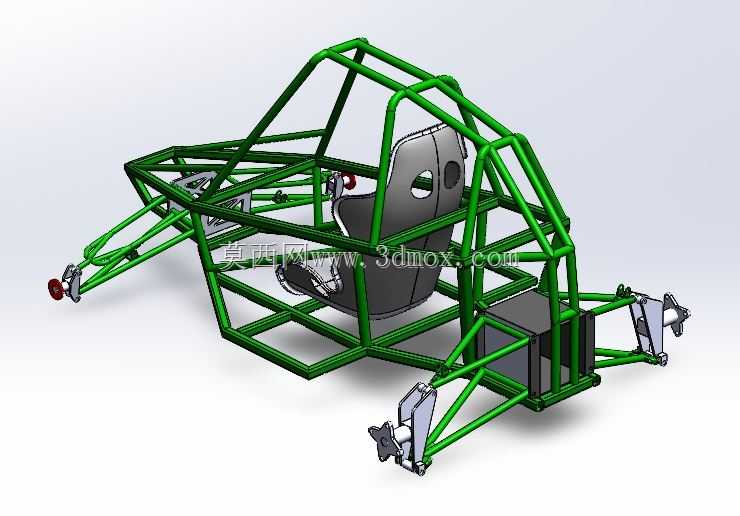

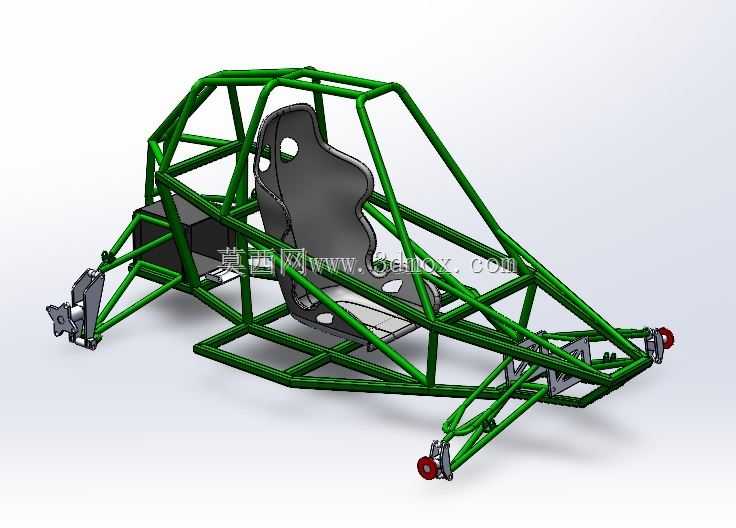

　　这套管架式巴吉赛车底盘，核心面向非铺装路面越野竞赛场景设计，整体采用空间钢管桁架结构作为承载主体，区别于普通乘用车的承载式车身，所有行驶载荷、冲击载荷、驾乘人员载荷都直接通过钢管节点传递分散，能在复杂越野工况下保持足够的结构刚度，同时将整备质量控制在较低水平。从结构布局来看，车架前部预留了双叉臂独立悬架的安装硬点，上下摆臂的安装支座直接焊接在主纵梁延伸段上，安装面的孔位同轴度、平面度都按照赛事级装配公差设计，避免悬架运动过程中出现干涉或应力集中。前部最外侧的安装位预留了转向节、轮边减速器以及制动卡钳的装配空间，轮距参数匹配越野赛事常用的大颗粒越野轮胎，轮拱区域的管架做了外扩避让设计，保证悬架在最大压缩行程时轮胎不会与车架发生剐蹭。

　　车架中部的驾乘舱区域，管架按照防滚笼的标准做了环形加强设计，主防滚环、前防滚环、侧边防撞杆通过斜向支撑管连接成整体，座椅安装点做了双层钢板补强，能够承受越野颠簸时的大载荷冲击，座椅靠背的倾斜角度适配越野驾驶的坐姿需求，周边预留了安全带安装点、方向盘转向柱的固定位，以及仪表台、操纵机构的安装空间。车架后部的动力舱区域，管架做了分层布局设计，上层预留了动力总成的安装悬置点，下层设计了油箱、冷却系统的安装位，后部悬架的安装硬点直接与后主纵梁连接，匹配长行程减振器的安装角度，保证后轮在飞跳落地时能有足够的缓冲行程。从设计思路上，这套底盘优先考虑了越野工况下的结构可靠性，所有钢管的连接节点都采用相贯线切割后满焊处理，

　　关键受力位置增加了三角形斜撑结构，避免出现平行四边形的失稳结构，管架的管径、壁厚选择根据不同位置的受力情况做了差异化设计，主承载纵梁采用大口径厚壁钢管，次要支撑结构采用稍小口径的钢管，在保证强度的前提下尽可能降低冗余重量。安装边界方面，车架的整体宽度控制在常规越野赛事的参赛尺寸限制内，前部的拖钩安装位、后部的牵引点都做了加强设计，车架底部的管架做了平滑过渡设计，避免越野时托底造成管架变形，所有管线的固定卡扣安装位都提前在管架上预留了焊接点，方便后期装配时梳理油路、电路管线，避免管线与运动部件发生摩擦干涉。实际使用中，这套底盘可以直接适配常规的后置后驱动力布局，悬架部件可以根据参赛的赛事级别选择不同行程、不同阻尼的减振器搭配，

　　轮边部件也可以根据轮胎尺寸选择对应的转向节、制动系统，管架上的预留安装位能够兼容多数市售的越野赛车专用配件，不需要对主结构做大规模切割修改就能完成整车装配。不同于量产车的底盘设计，这套管架底盘没有多余的覆盖件安装冗余，所有结构都服务于越野竞赛的性能需求，驾乘舱的防滚结构直接整合在主车架内，不需要额外加装防滚架就能满足赛事安全要求，车架的重心位置经过布局优化，主要重量部件都集中在轴距中心区域，能够提升越野行驶时的操控稳定性，减少飞跳落地时的点头、抬头趋势。
