房屋用截止式阀组件剖视结构设计

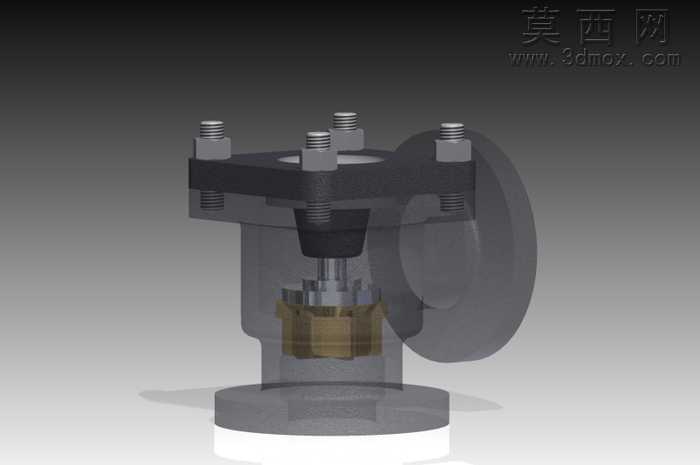

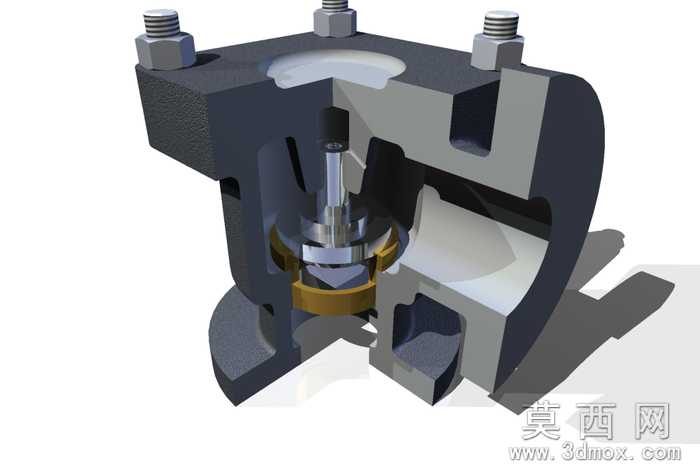

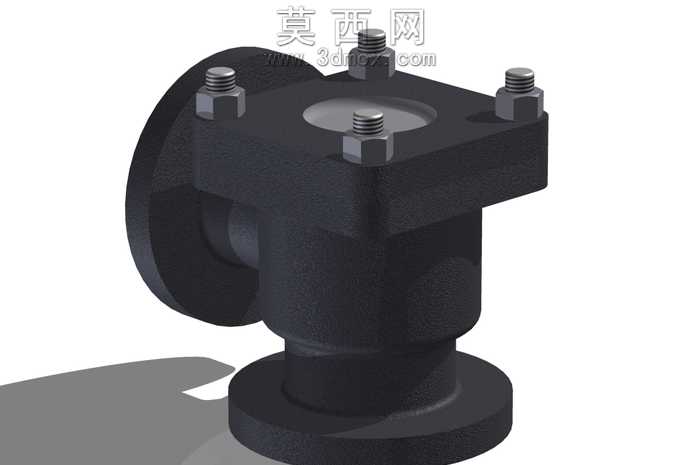

本作品为房屋管路系统配套的阀组件三维设计，采用全参数化建模方式完成整套装配体搭建，整体通过半剖视的渲染呈现方式，清晰展示阀件内部的装配逻辑与流道结构。建模阶段严格遵循机械设计公差规范，将整套阀拆分为房屋阀体、上侧阀盖、密封衬套、主阀芯、螺旋阀轴以及符合ANSI B18.2.5标准的紧固件共六个独立零部件，每个零件均按照实际加工工艺要求完成特征构建，阀体的铸造圆角、流道的过渡曲面、紧固件的螺纹细节都做了精细化还原，不存在特征缺失或干涉问题。材质渲染阶段针对不同零部件的实际应用材质做了区分设置：阀体部分采用铸铁哑光材质，还原铸造壳体的粗糙颗粒质感；阀芯与阀轴采用抛光不锈钢材质，体现金属加工件的高光金属质感；密封衬套采用黄铜材质，通过暖金色金属质感与钢件形成视觉区分；紧固件采用镀锌钢材质，还原标准件的银灰色哑光金属效果，不同材质的光影反射参数经过多轮调试，最终渲染图的材质辨识度高，结构层次清晰。结构设计上，该阀采用截止式启闭结构，螺旋阀轴带动主阀芯做轴向升降运动，配合衬套实现流道的通断控制，装配过程中充分考虑了零部件的装配顺序与维修拆卸空间，紧固件的布置均匀对称，保证阀盖与阀体连接的密封压力均匀分布，流道设计采用平滑过渡结构，能够有效降低管路内部的流体阻力，适配房屋给排水、暖通等管路系统的使用需求。整套模型的装配约束完全按照实际机械装配逻辑设置，可实现虚拟装配仿真与运动干涉检查，能够直接用于阀类产品的结构验证、教学演示以及生产加工参考。
