平衡重式内燃叉车整机结构三维设计

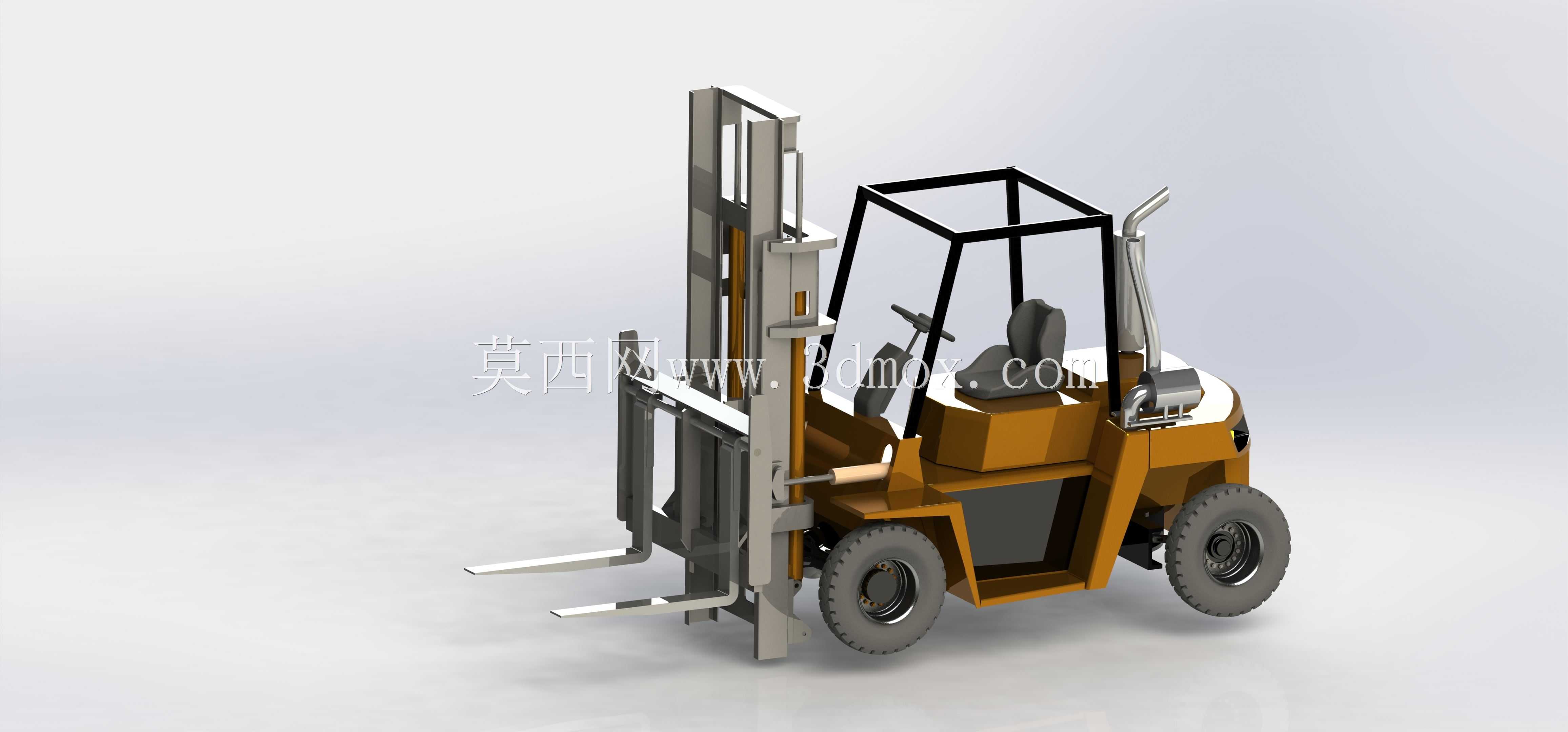

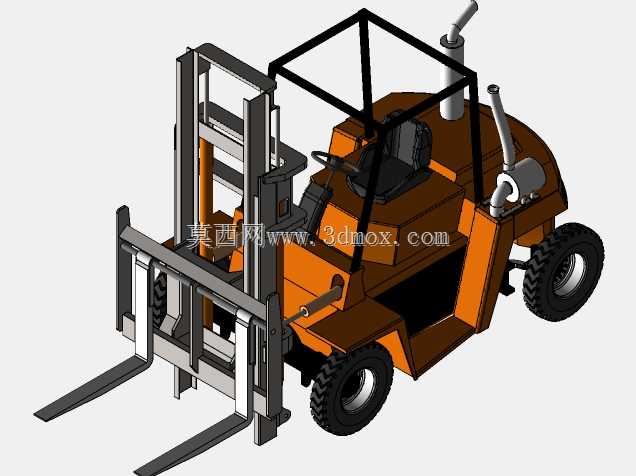

　　这款平衡重式叉车的三维结构设计，完全围绕厂内物流装卸、堆垛、短距离转运的实际作业场景展开，覆盖了生产车间物料周转、仓储库区货架堆货、港口货站散件搬运等多个高频使用场景的功能需求。从整机布局来看，设计阶段优先考虑了作业时的载荷平衡逻辑，尾部配置的平衡重块与前部货叉载荷形成力矩抵消，避免满载堆高时出现前倾失稳的问题，这也是平衡重式叉车区别于其他仓储搬运设备的核心结构特征。

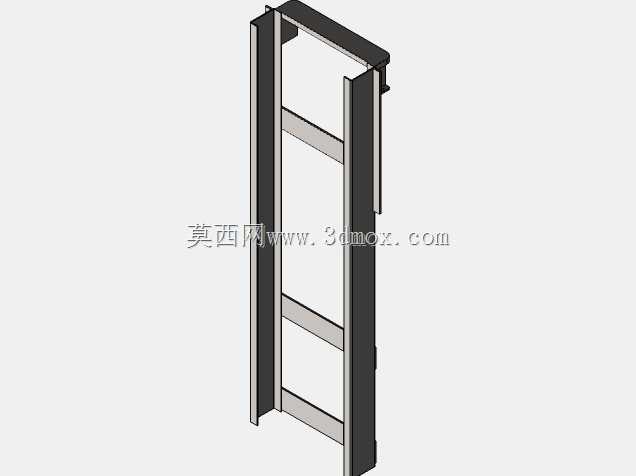

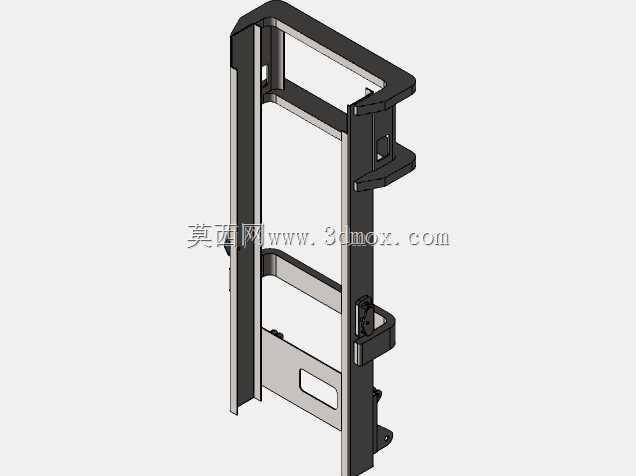

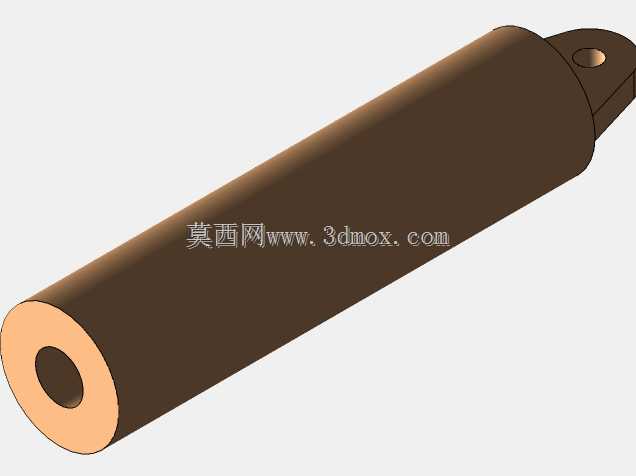

　　门架系统采用两级伸缩式结构设计，内层叉架可沿外门架导轨做垂直升降动作，起升过程中货叉的水平偏移量控制在极小范围内，保证堆垛作业时的对位精度，避免货物与货架立柱发生剐蹭；门架整体带有前倾后仰的倾斜油缸铰接结构，作业时前倾可方便货叉顺利插入货物托盘底部，后仰则可在行驶过程中兜住货物，防止转运途中货物滑落，倾斜角度的设计边界严格匹配常规托盘作业的操作需求，不会因角度过大导致货物后倾砸到驾驶室。

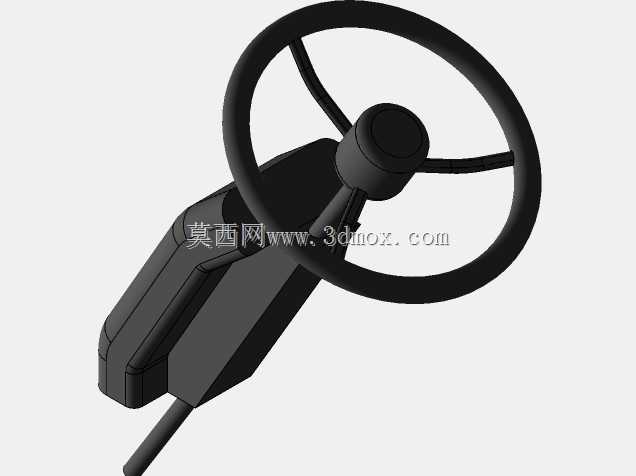

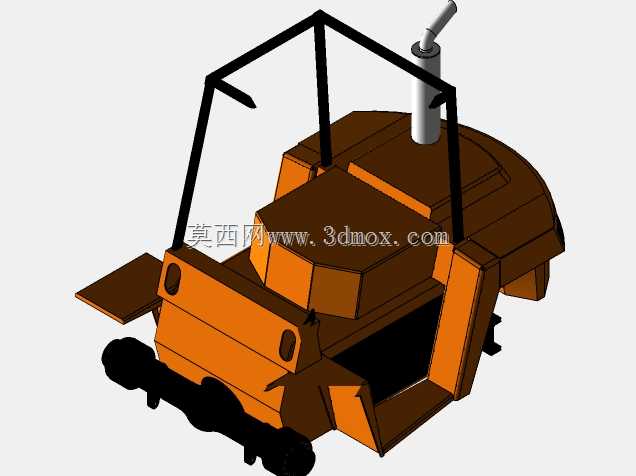

　　驾驶室采用敞开式带防护顶架的结构，顶架的型材框架完全覆盖驾驶员上方区域，可防止高空坠物对操作人员造成伤害，同时框架的镂空设计不会遮挡驾驶员观察货叉起升状态的视线；驾驶位的操纵杆、方向盘、座椅的相对位置按照人机工程学布局，驾驶员坐定后无需大幅挪动身体即可完成升降、倾斜、转向、行进的全部操作，长时间作业的疲劳度可得到有效控制。

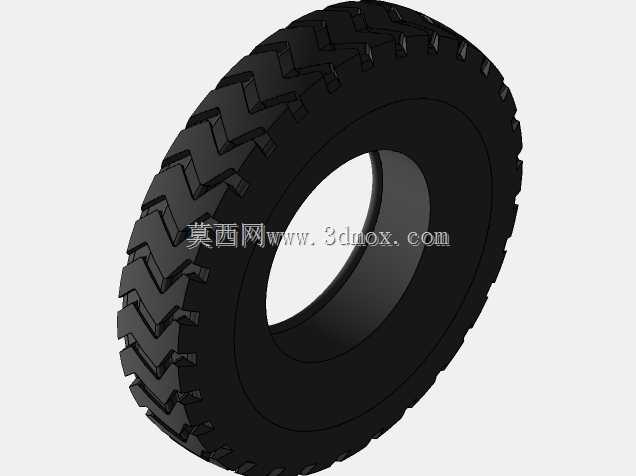

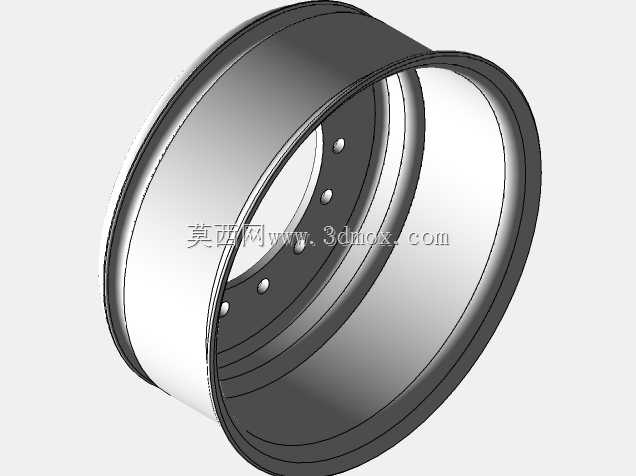

　　行走系统采用后轮转向的布局逻辑，这一设计是为了缩小叉车的转弯半径，满足车间、仓库内狭窄通道的转向需求，前轮作为驱动轮同时承担主要载荷，轮胎选用深花纹工业叉车胎，可适应厂区水泥地面、沥青地面甚至部分不平整的硬化户外路面的行驶需求，轮距与轴距的参数匹配经过反复校核，保证满载转弯时的侧倾稳定性符合工业车辆的安全要求。

　　动力舱布置在车身中部平衡重前方的区域，预留了内燃机、液压泵、油箱、散热系统的全部安装位置，液压管路的走向沿着车身内侧型材框架排布，既避免了行驶过程中管路被外物剐蹭，也方便后期维护时的拆装检修；车身覆盖件采用圆弧过渡的外形设计，没有突出的尖锐棱角，可减少厂内行驶时对人员、货物的磕碰风险。

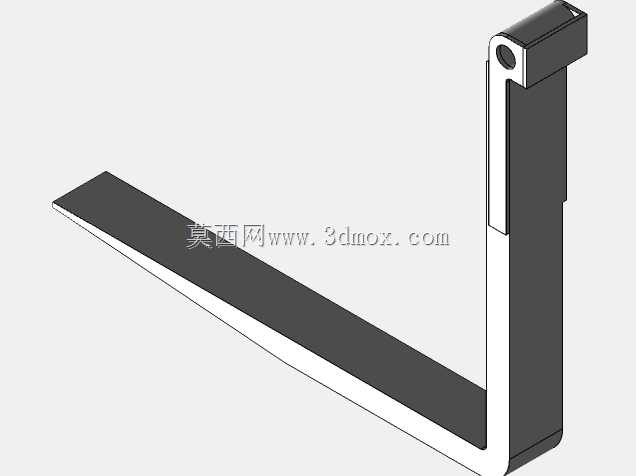

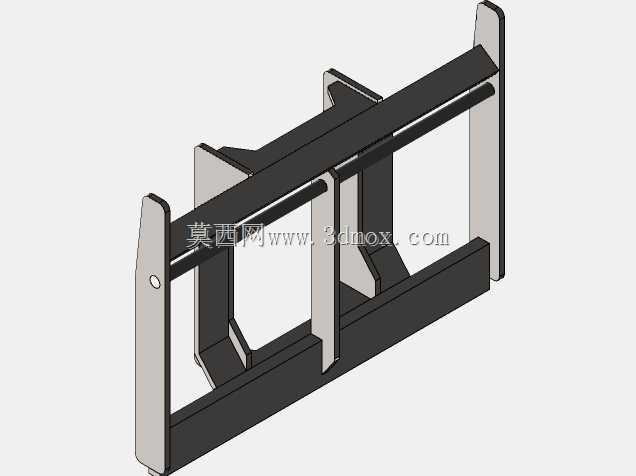

　　货叉部分采用标准工业叉车的叉齿尺寸，可适配绝大多数通用木质、塑料托盘的叉孔间距，叉齿根部与叉架的连接采用可调节间距的结构，可根据不同规格的托盘调整两个叉齿的横向距离，适配不同尺寸货物的搬运需求；货叉的起升高度、额定载荷的匹配关系完全符合常规厂内作业的载荷曲线要求，不会出现高门架低载荷的参数虚标问题。

　　从安装边界来看，整机的外形尺寸充分考虑了常规厂区通道的宽度要求，最小直角堆垛通道宽度可满足大多数生产车间、标准货架仓库的通道设计规范，不需要对现有厂区通道做额外拓宽改造即可投入使用；整机的重心位置经过多轮仿真校核，空载、满载状态下的纵向、横向稳定性都满足工业车辆的安全标准，坡道行驶、满载堆高作业时都不会出现失稳风险。

　　整个建模过程中，所有铰接点的运动副都按照实际装配关系做了约束，可直接用于运动仿真演示，验证门架升降、转向、倾斜动作的干涉情况，提前排查实际生产装配中可能出现的结构干涉问题，减少后续物理样机的改造成本。
