柱塞式计量加药泵三维结构设计

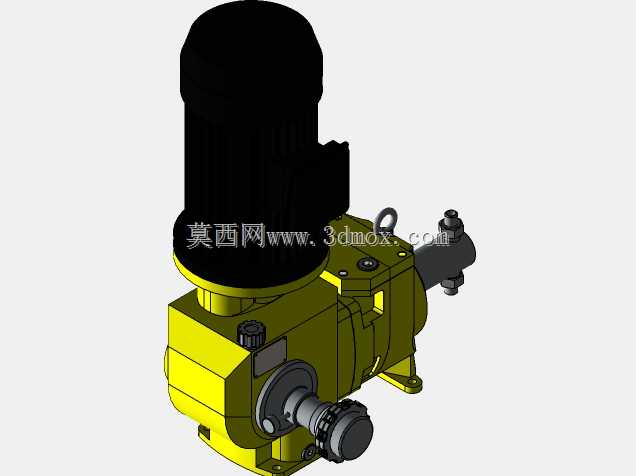

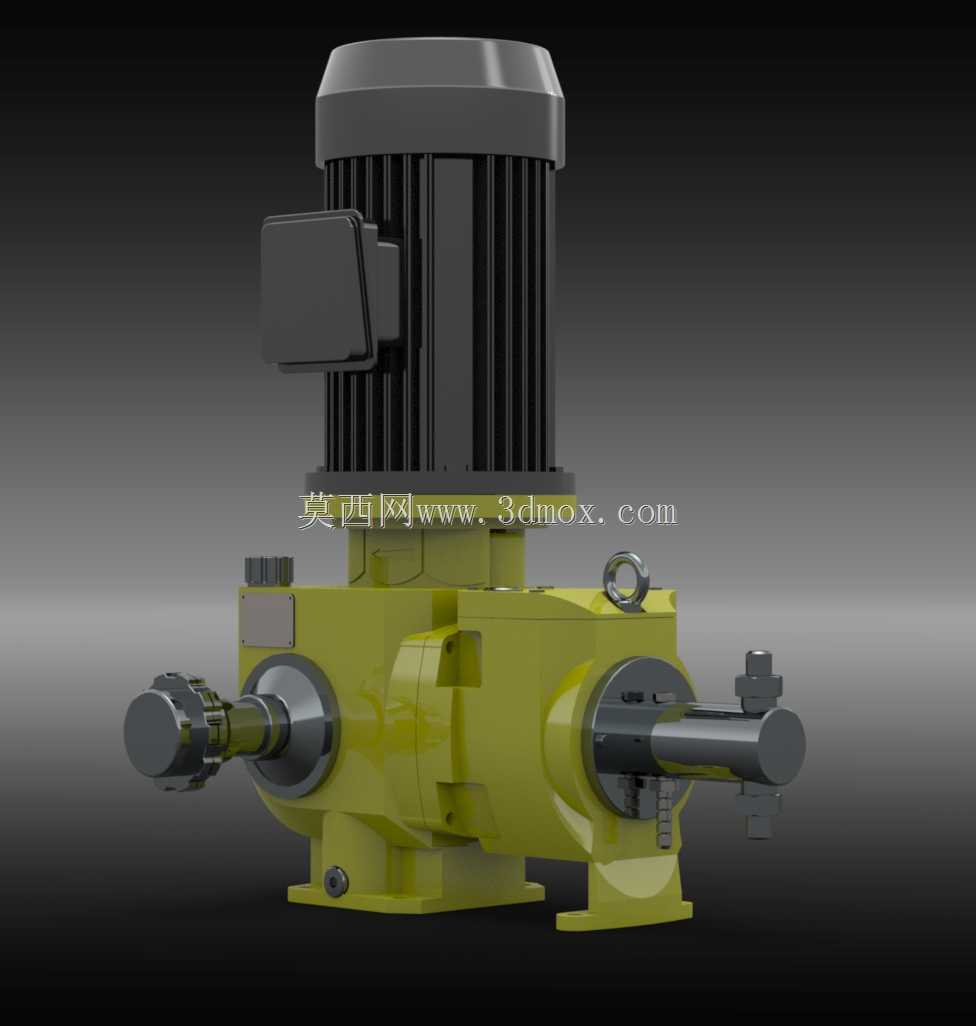

　　这款柱塞式计量加药泵的三维结构建模，完全围绕工业现场药剂投加工况的实际需求搭建，建模过程中优先还原了设备在水处理、化工制程、环保药剂投加场景的安装适配性。从结构布局来看，驱动端采用立式电机直联减速机构的排布，电机外壳的散热筋结构完全按照量产铸件的拔模角度做了细节还原，接线盒的方位预留了现场布线的操作空间，避免安装后线缆弯折半径不足的问题。泵头部分的柱塞密封腔、行程调节机构、进出口法兰接口的尺寸边界严格遵循行业通用安装规范，进出口的连接端预留了标准管路对接的同轴度基准，安装底座的地脚螺栓孔位按照常用混凝土基础的预埋间距设置，可直接适配多数现有加药工位的安装基座，无需额外做基础改造。功能层面，模型还原了计量泵的流量调节旋钮结构，

　　该部件位于泵头侧方，操作高度符合现场操作人员站立调节的人机工程要求，调节行程的刻度标识位做了凸起结构还原，方便后续做表面铭牌标识的结构匹配。泵体的油位观察孔、排气螺塞等日常维护点位的位置都做了准确还原，建模时特意预留了维护操作的空间余量，避免设备贴墙安装后无法完成日常换油、排气操作。从设计思路上，整个泵体的受力支撑结构做了加强筋的合理排布，电机与泵头的连接法兰处设置了定位止口，保证装配时的同轴度误差控制在允许范围内，降低运行时的振动与密封件磨损。进出口的单向阀结构做了内部流道的还原，可直接用于后续的流体仿真分析，验证不同药剂粘度下的止回阀启闭响应速度，避免实际投加时出现药剂回流、计量精度偏差的问题。

　　模型的外形尺寸边界完全覆盖电机顶部到泵底座的垂直高度、进出口法兰的横向伸出长度，可直接用于车间管路排布的碰撞检查，提前规避现场安装时与周边管道、支架的干涉问题。柱塞与十字头连接部位的润滑通道也做了细节建模，还原了稀油润滑的油路走向，方便后续做润滑系统的优化调整，保证设备长期连续运行时的传动部件磨损量控制在合理区间。
