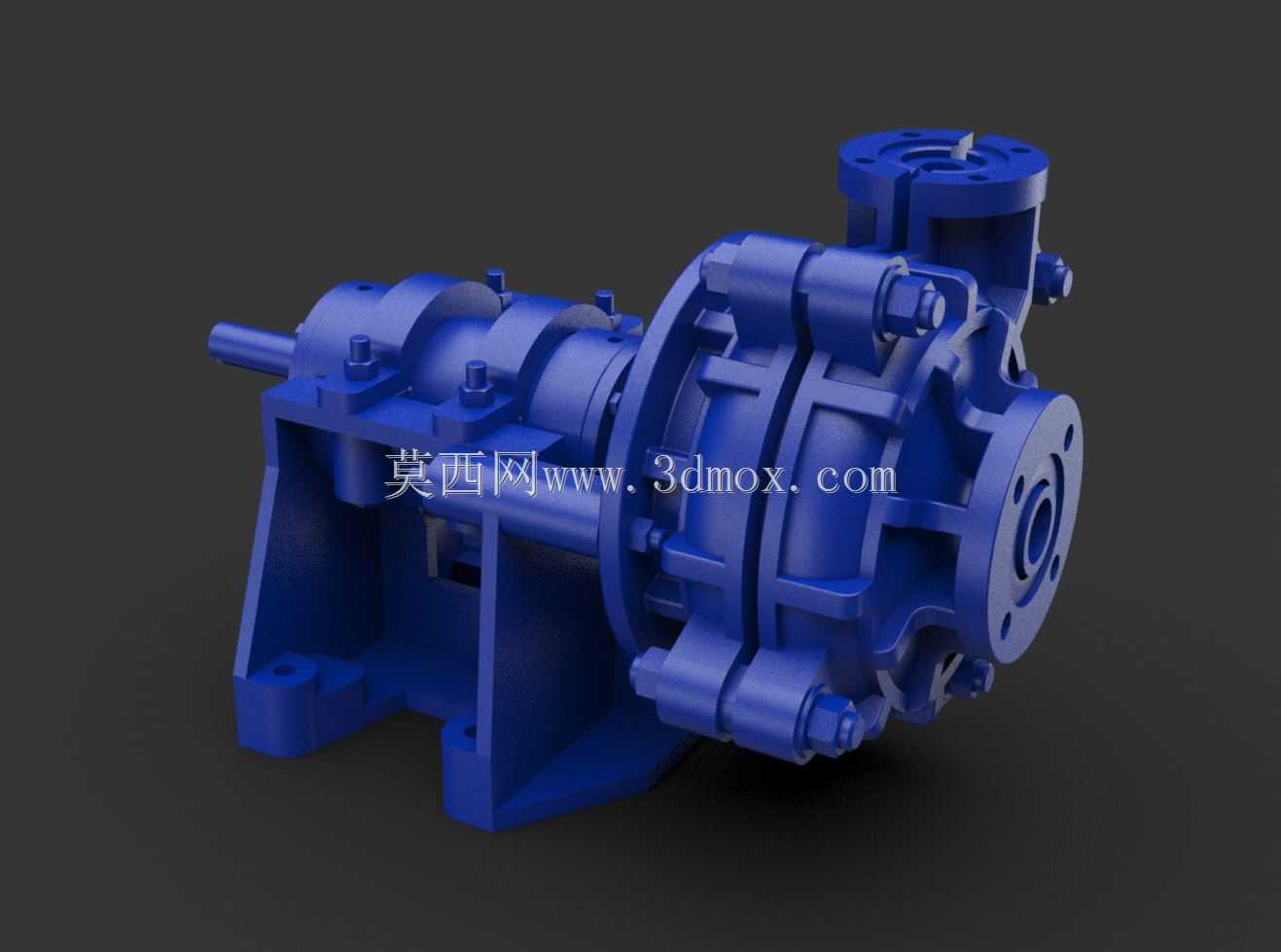

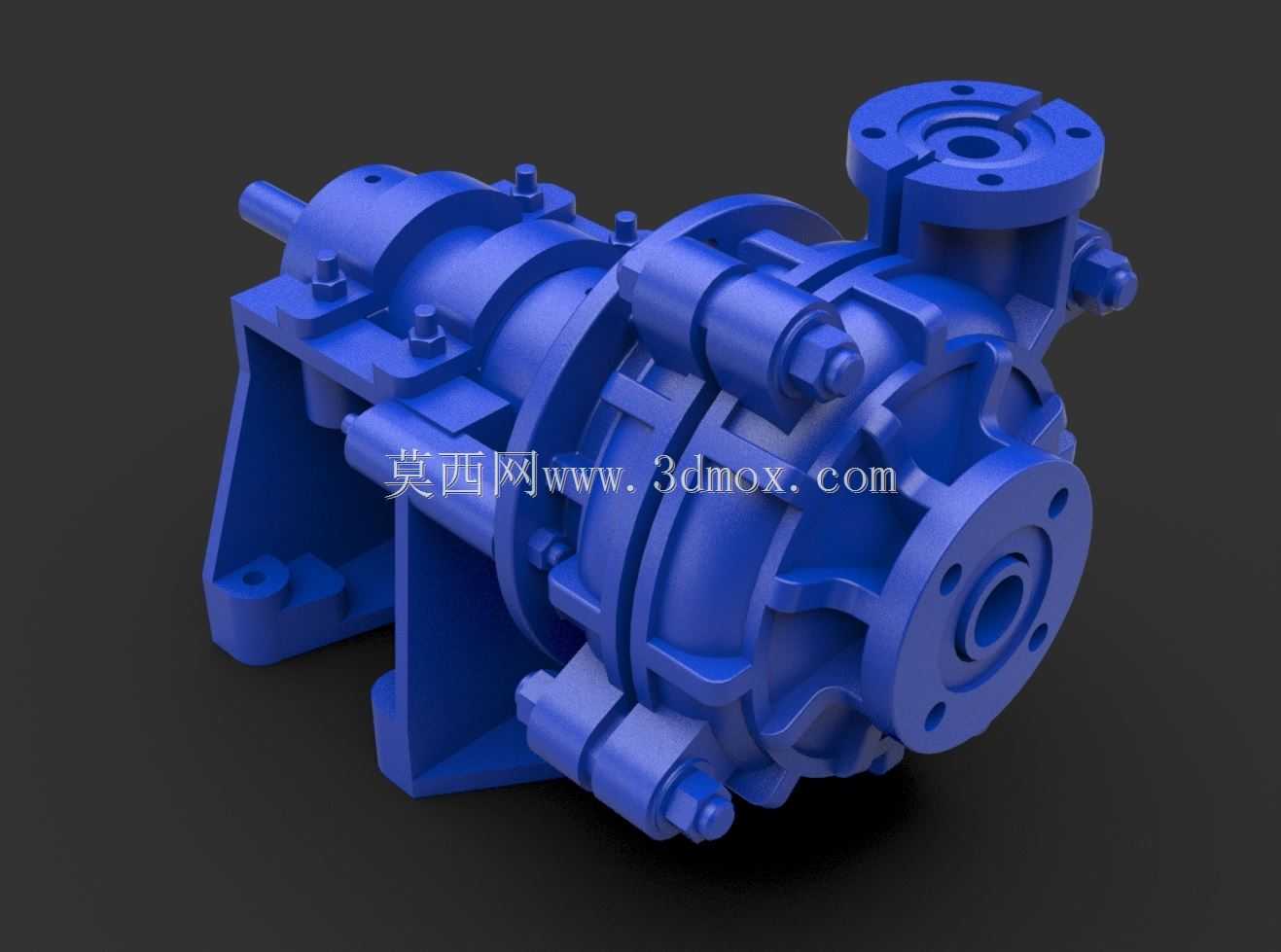

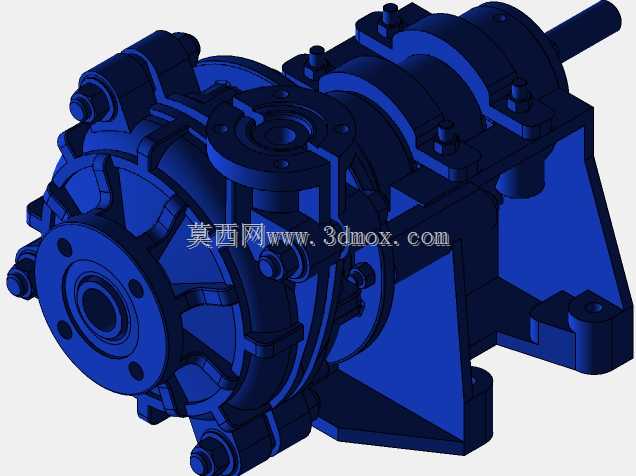

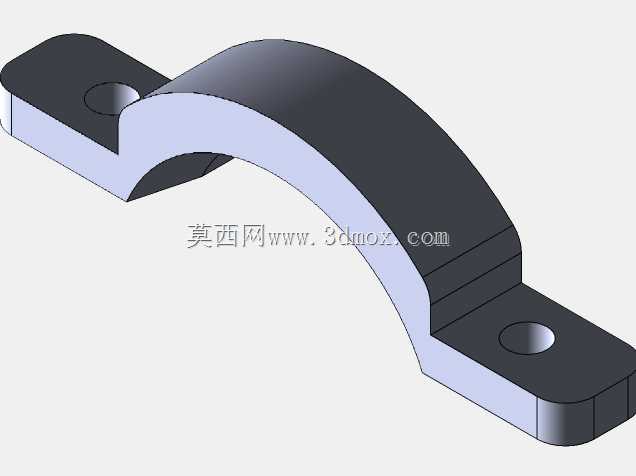

单级悬臂式离心泵剖视结构三维设计

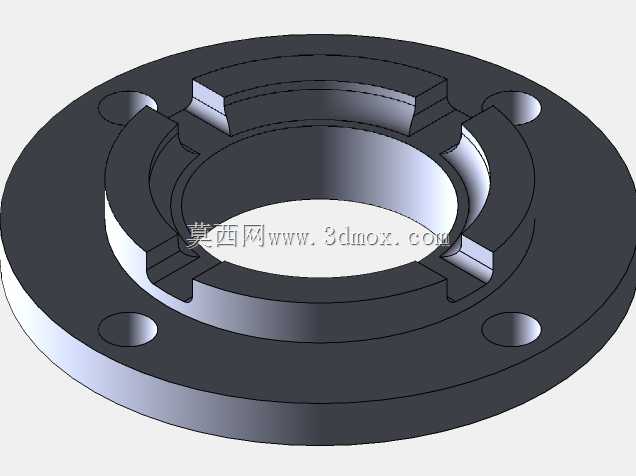

　　在化工流程、市政供水、暖通循环、冶金选矿等诸多工业场景中，离心泵是应用占比最高的流体输送设备，其运行稳定性直接决定整套管路系统的输送效率与运维成本，本次完成的三维结构设计，完整还原了单级悬臂式离心泵的全部装配关系与内部流道结构，可直接用于结构校核、教学演示、改型设计参考。从实际安装适配角度出发，设计阶段优先匹配常规工业管路的通用安装边界，泵体进出口法兰采用标准凸面密封结构，法兰螺栓孔中心距、密封面尺寸完全适配同参数等级的工业管路法兰，无需额外制作过渡连接件即可完成现场对接；泵脚安装面设置了对称分布的长条形螺栓调节孔，可适配混凝土基础、型钢支架两种常见安装场景，安装时可通过长孔微调泵体轴向位置，抵消管路对接时的同轴度偏差，

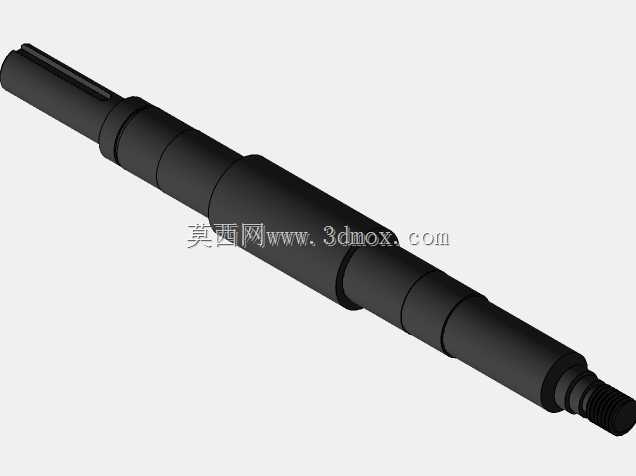

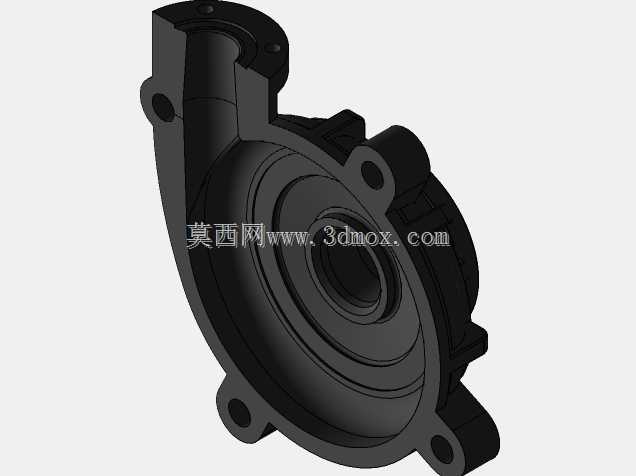

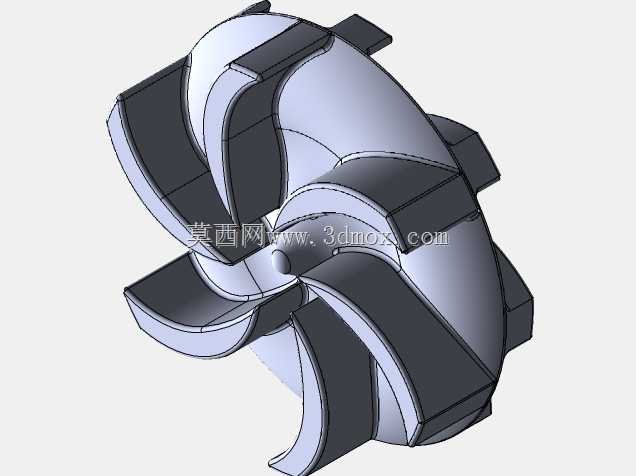

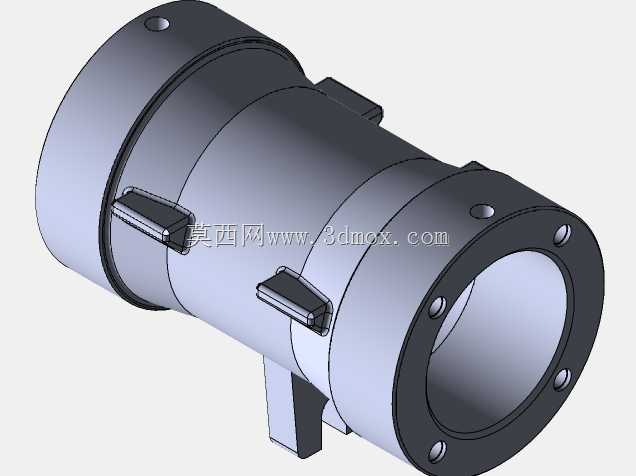

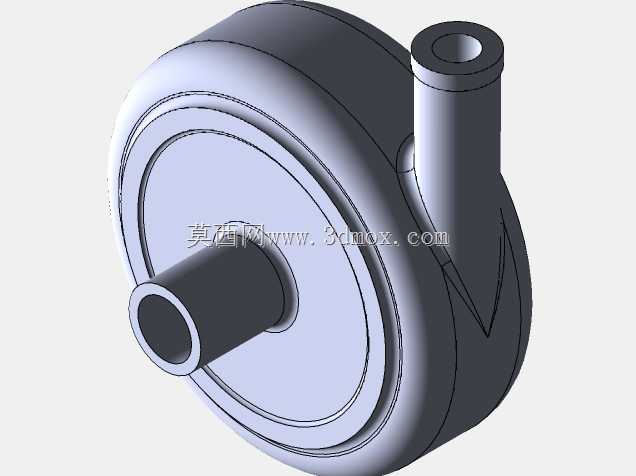

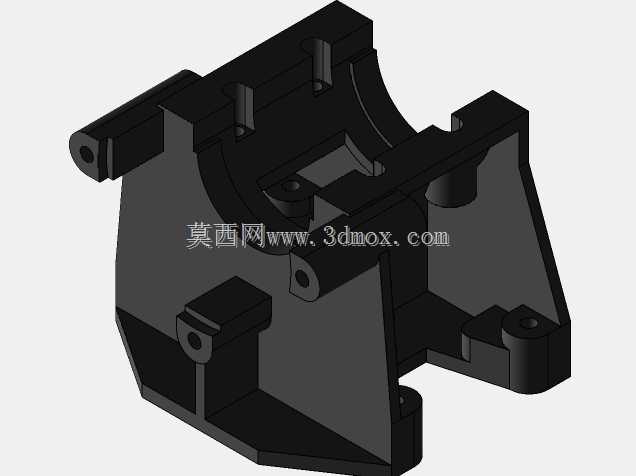

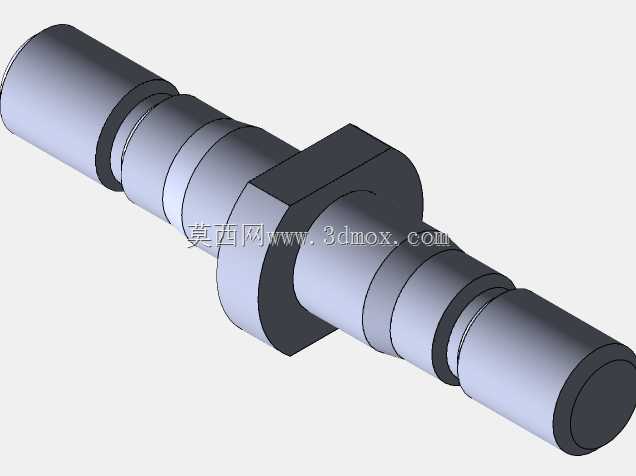

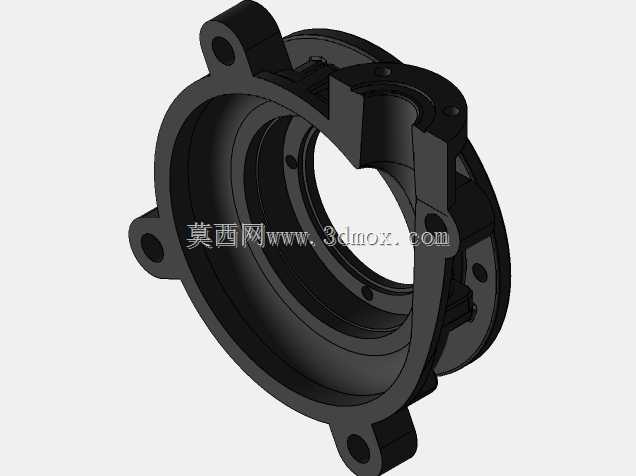

　　降低安装阶段的对中工作量。从功能实现逻辑来看，该结构采用后开门式悬臂设计，泵轴一端通过轴承组件支撑在悬架内，另一端直接安装叶轮，无需拆卸进出口管路即可完成叶轮、机械密封的检修更换，大幅缩短现场运维的停机时间；泵体流道采用螺旋形压水室结构，流道截面从隔舌位置开始沿圆周方向均匀扩大，可有效降低流体在压水室内的水力损失，减少叶轮出口处的径向力不平衡问题，延长轴承与密封件的使用寿命。叶轮采用闭式结构设计，前后盖板之间设置了三维扭曲叶片，叶片进口边做了圆滑延伸处理，可降低流体进入叶轮时的冲击损失，提升泵组的汽蚀余量性能，适配入口压力偏低的输送工况；叶轮与泵轴之间采用平键传递扭矩，叶轮端部设置了轴端锁紧螺母与止动垫圈，

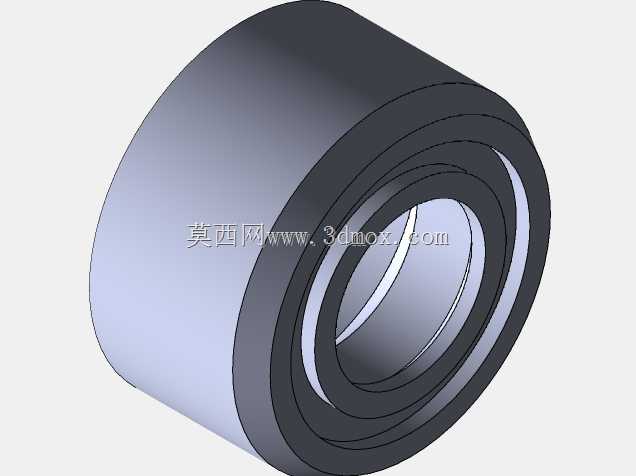

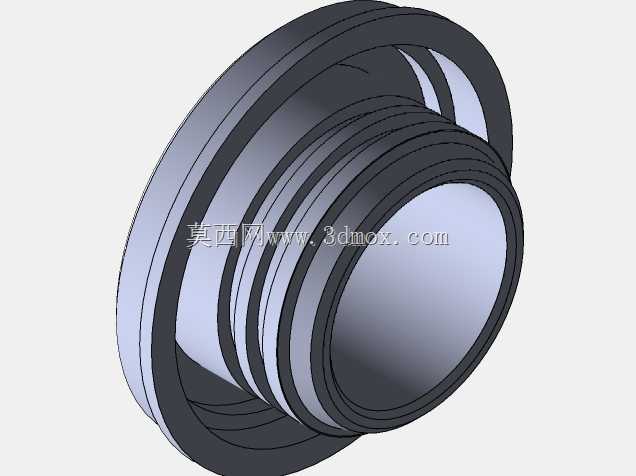

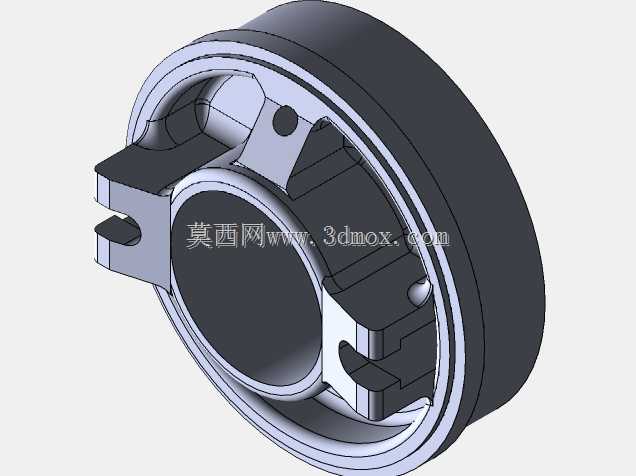

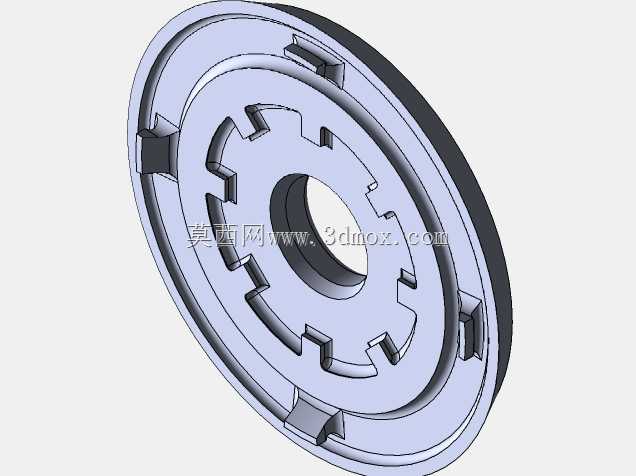

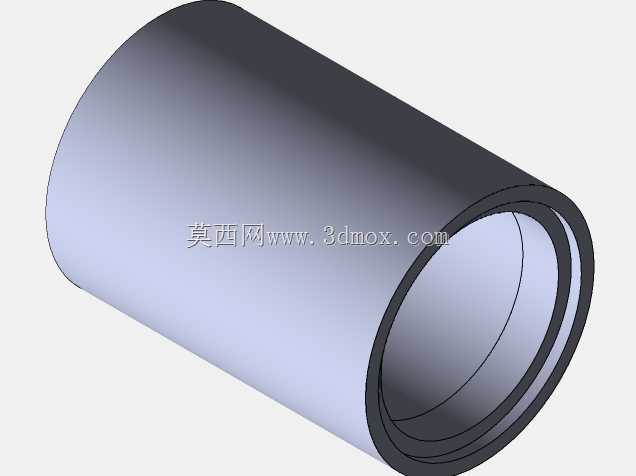

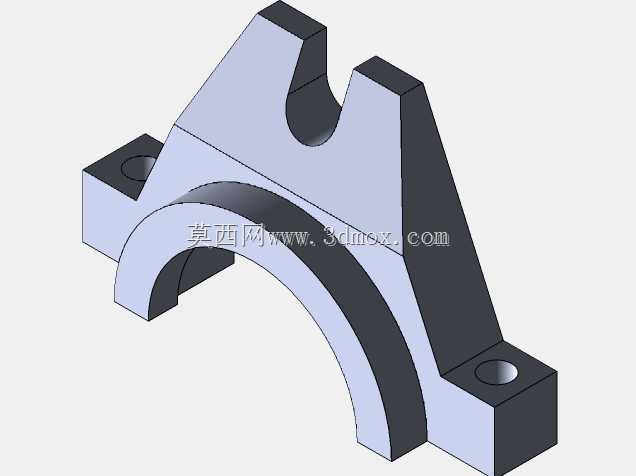

　　可避免泵组正反转切换时叶轮出现轴向窜动。密封结构采用集装式机械密封设计，密封腔设置在泵盖与泵轴之间，腔室预留了冲洗液接口，可根据输送介质特性接入外接冲洗液，避免含颗粒介质进入密封摩擦副造成密封面磨损；悬架内部设置了两个深沟球轴承，分别承受泵组运行时的径向力与残余轴向力，轴承位置预留了油脂加注通道，运维时可直接通过外部注油嘴补充润滑脂，无需拆解悬架结构。从结构设计的细节处理来看，泵体与泵盖的结合面设置了定位止口，装配时可通过止口快速保证两者的同轴度，结合面采用耐油橡胶垫片密封，可承受1.6MPa等级的工作压力；泵轴穿过悬架的位置设置了防尘密封圈，可避免外界粉尘进入轴承腔污染润滑脂；联轴器端预留了标准轴伸尺寸与键槽，

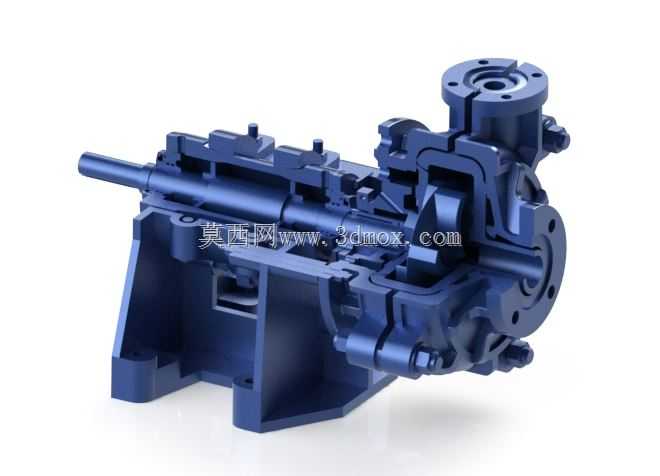

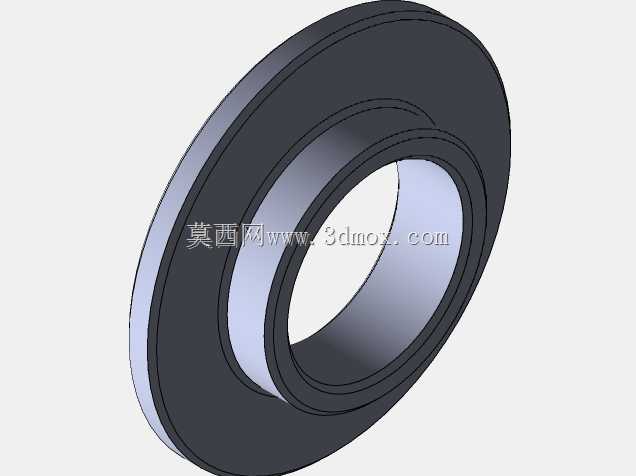

　　可直接匹配标准Y系列三相异步电机的安装尺寸，无需额外定制联轴器连接件。设计过程中对所有运动部件的间隙做了校核，叶轮口环与泵体口环之间预留了符合行业规范的径向间隙，既可以避免运行时叶轮与泵体出现摩擦抱死，又能减少高压流体从口环间隙回流到叶轮入口，保证泵组的容积效率；轴承压盖与轴承外圈之间预留了合适的热膨胀间隙，可避免泵组长时间运行温度升高后，轴系热胀导致轴承承受额外轴向载荷。整个模型采用自顶向下的装配设计思路，所有零件之间保留了完整的装配约束与参数关联，修改叶轮直径、泵体流道尺寸等核心参数时，相关关联零件的尺寸可同步更新，方便后续针对不同流量、扬程参数做快速改型；剖视结构的处理完全按照机械制图的剖视规范，清晰展示了内部流道、叶片型线、密封组件、轴承组件的相对位置关系，可直接用于生成工程图纸、制作运维培训材料、开展虚拟装配教学。针对现场安装常见的对中问题，设计时在泵脚安装面与悬架支撑面之间设置了调整垫片的预留空间，现场安装时可通过增减垫片厚度调整泵轴的中心高度，保证泵轴与电机轴的同轴度偏差在允许范围内，降低联轴器的偏磨风险；泵体顶部设置了排气螺塞，首次启动前可通过该螺塞排净泵腔内部的空气，避免气缚现象导致泵组无法正常吸液，泵体底部设置了泄放螺塞，长期停机或检修时可排净泵腔内部的残留介质，避免冬季低温时介质冻胀损坏泵体。
