工业级铁路信号灯具结构三维设计

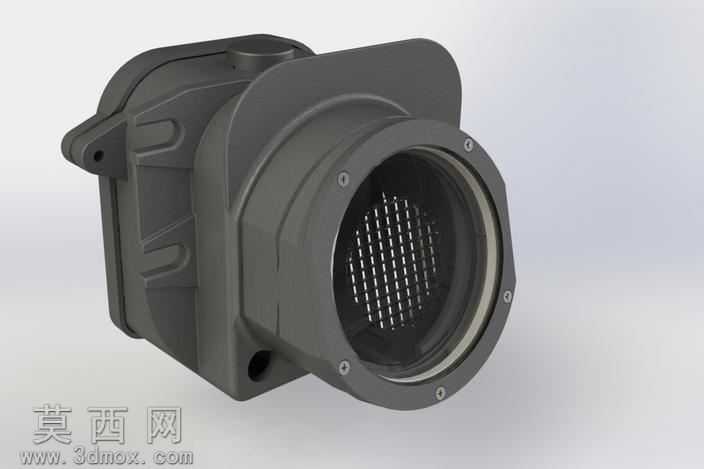

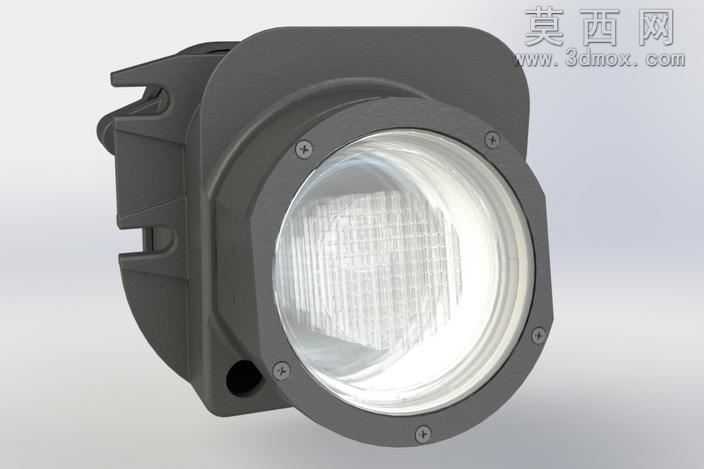

本模型为铁路信号灯具的完整三维结构设计，建模过程中严格遵循铁路户外信号设备的工业设计规范，采用自顶向下的建模思路完成整体结构搭建。首先以灯具的光学出光面为基准，确定前端透镜的安装尺寸与密封边界，透镜部分采用带棱纹的光学曲面结构，建模时通过曲面放样、阵列棱纹特征实现光线扩散的结构基础，保证信号灯光线在可视范围内均匀投射。灯体外壳采用高强度工程塑料的结构形态，建模时通过拉伸、切除、拔模等特征完成主体壳体的构建，侧面设计有快装式卡扣安装结构，可直接适配铁路沿线的安装支架，无需额外定制转接件，壳体边缘预留密封胶圈的安装槽位，满足户外IP67级防护的结构需求。前端压圈采用六颗十字螺丝固定的结构，建模时对螺丝孔位、压圈的定位止口都做了精确的尺寸约束，保证装配时各部件的同轴度，避免透镜受压不均出现破损。灯体后侧设计有防水接线腔与散热鳍片结构，接线腔采用下沉式设计，配合密封盖可实现线缆进线处的防水防护，散热鳍片通过线性阵列特征完成，在不增加整体体积的前提下扩大散热面积，保障内部光源长时间工作的稳定性。渲染阶段采用哑光深灰工程塑料材质赋予外壳，模拟户外设备的耐磨抗老化质感，透镜部分采用高透PC材质，添加轻微的磨砂粗糙度参数还原真实光学件的透光效果，金属螺丝部分采用镀锌钢材质，添加细微的金属反光与边缘倒角高光，整体渲染效果还原了铁路信号灯具的工业质感与结构细节。整个模型的各部件都保留了完整的参数化特征，可根据不同的光源规格、安装场景快速调整尺寸参数，适配不同线路的信号布设需求，结构设计充分考虑了户外使用的抗冲击、防水、耐候性要求，所有装配间隙都预留了合理的公差范围，符合轨道交通设备的生产制造标准。
