小型桌面式激光雕刻执行机构结构设计

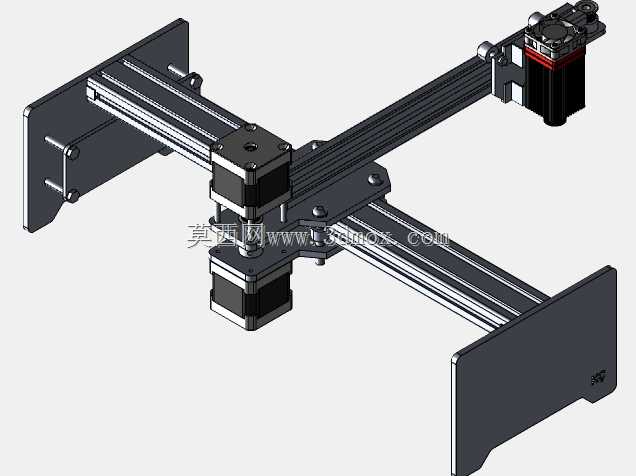

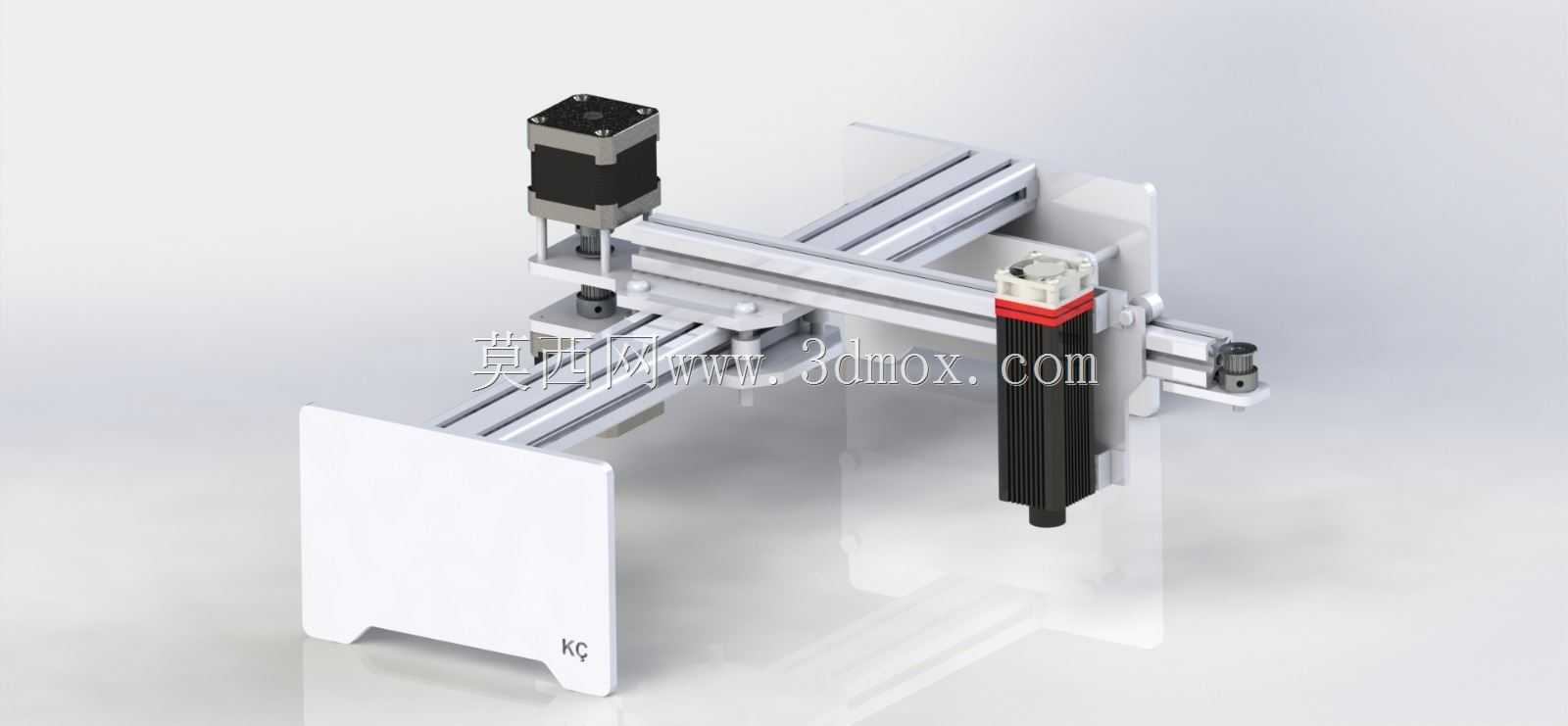

　　这套小型激光加工执行机构，主要面向桌面级轻量加工场景设计，可适配小尺寸工件的表面打标、薄材切割、图案蚀刻等加工需求，常见于个人DIY工坊、小型文创加工点、教学实训实验室这类对设备占地要求高、加工载荷不大的使用场景，相比大型工业激光设备，它的安装门槛极低，不需要专门的重型设备基座，普通平整工作台面即可完成部署。整机采用标准欧标铝型材搭建X、Y两个水平方向的传动框架，型材自带的T型槽可以直接适配滑块、限位开关、拖链等标准配件的安装，不需要额外做焊接或者定制机加工安装座，后期调整轴系行程、更换配件的灵活度很高，Z轴方向采用独立的滑台安装激光头模组，可根据加工工件的厚度调整激光头的焦距位置，保证激光焦点始终落在工件加工表面。

　　传动部分采用步进电机搭配同步带的传动方案，兼顾了传动精度和运动速度，对于非金属薄材、纸质、皮革、薄木片这类常见加工材料来说，同步带传动的反向间隙完全可以满足加工精度要求，同时相比丝杠传动方案，整体运动噪音更低、组装调试难度更小，也能控制整体的制造成本。设计时特意将控制驱动模块的安装位预留在机架侧方的立板上，不需要额外外置电控箱，进一步压缩了设备的整体占地尺寸，整机外轮廓的长宽尺寸控制在普通A3幅面范围内，工作台面的有效加工行程可以覆盖A4幅面的工件加工需求，安装时只需要保证机架水平放置，调整好各轴的皮带张紧度、确认激光头的焦距范围即可投入使用。机架底部的支撑立板做了加强折弯处理，既可以承托加工工件的放置平面，

　　也能作为整个机架的底部支撑结构，避免铝型材框架长时间使用出现形变偏移，各轴的行程两端都预留了限位开关的安装位置，可以在调试时设置软、硬双重限位，避免运动超程损坏激光头或者传动部件。激光头模组采用快装结构设计，后期如果需要更换不同功率的激光模组，只需要松开固定夹块即可完成拆装，不需要重新拆解整个Z轴滑台，日常维护的便捷性很高，走线全部通过拖链收纳，避免设备往复运动过程中出现线缆磨损、拉扯断线的问题，整体结构没有复杂的定制异形零件，大部分配件都可以直接采购标准件完成组装，非常适合结构设计从业者参考小型数控加工设备的轴系布局、传动选型思路，也可以作为桌面级激光加工设备的原型设计方案做二次迭代优化。
