食品加工车间用GSX-6型粉尘收集除尘装置

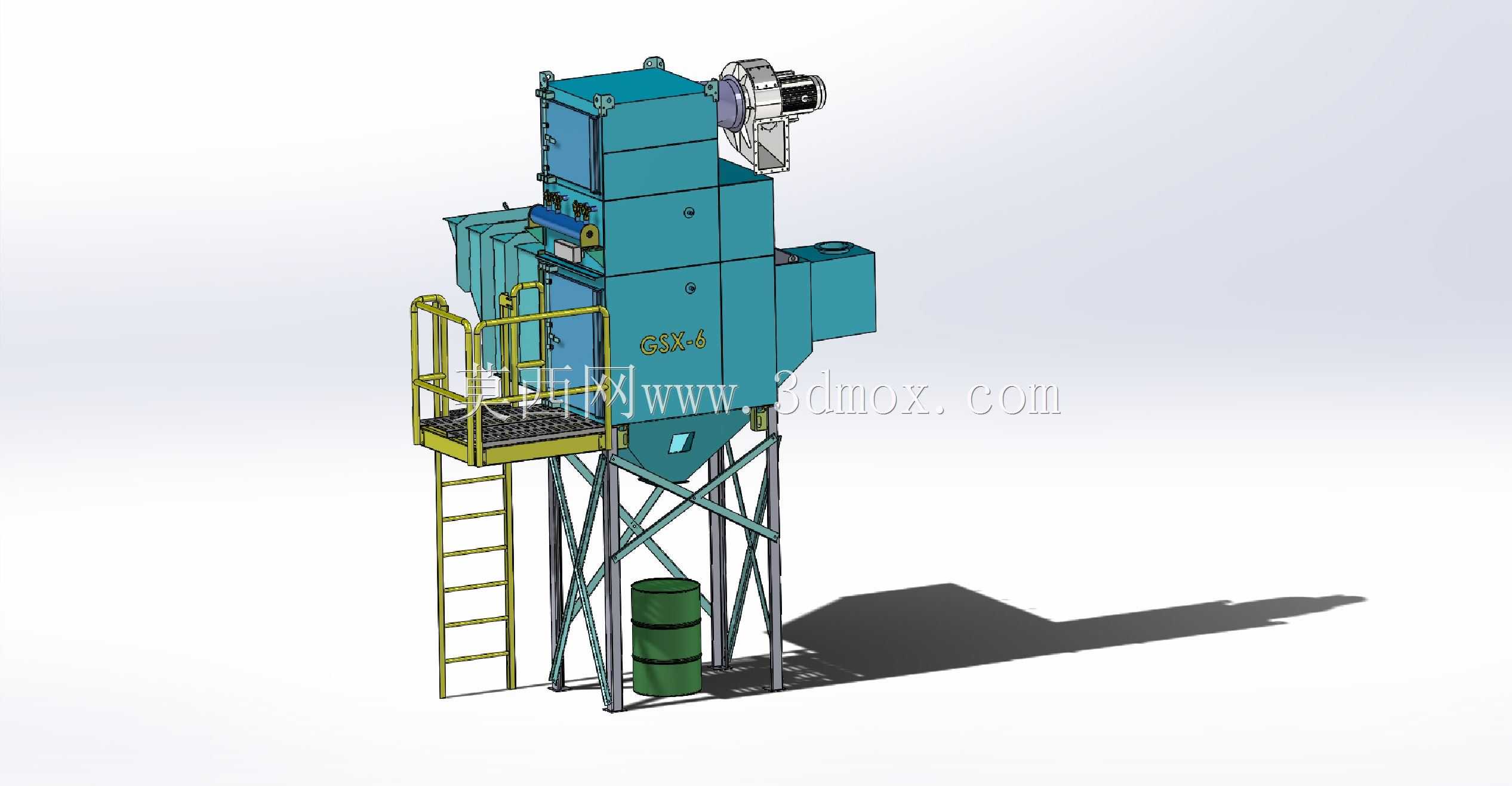

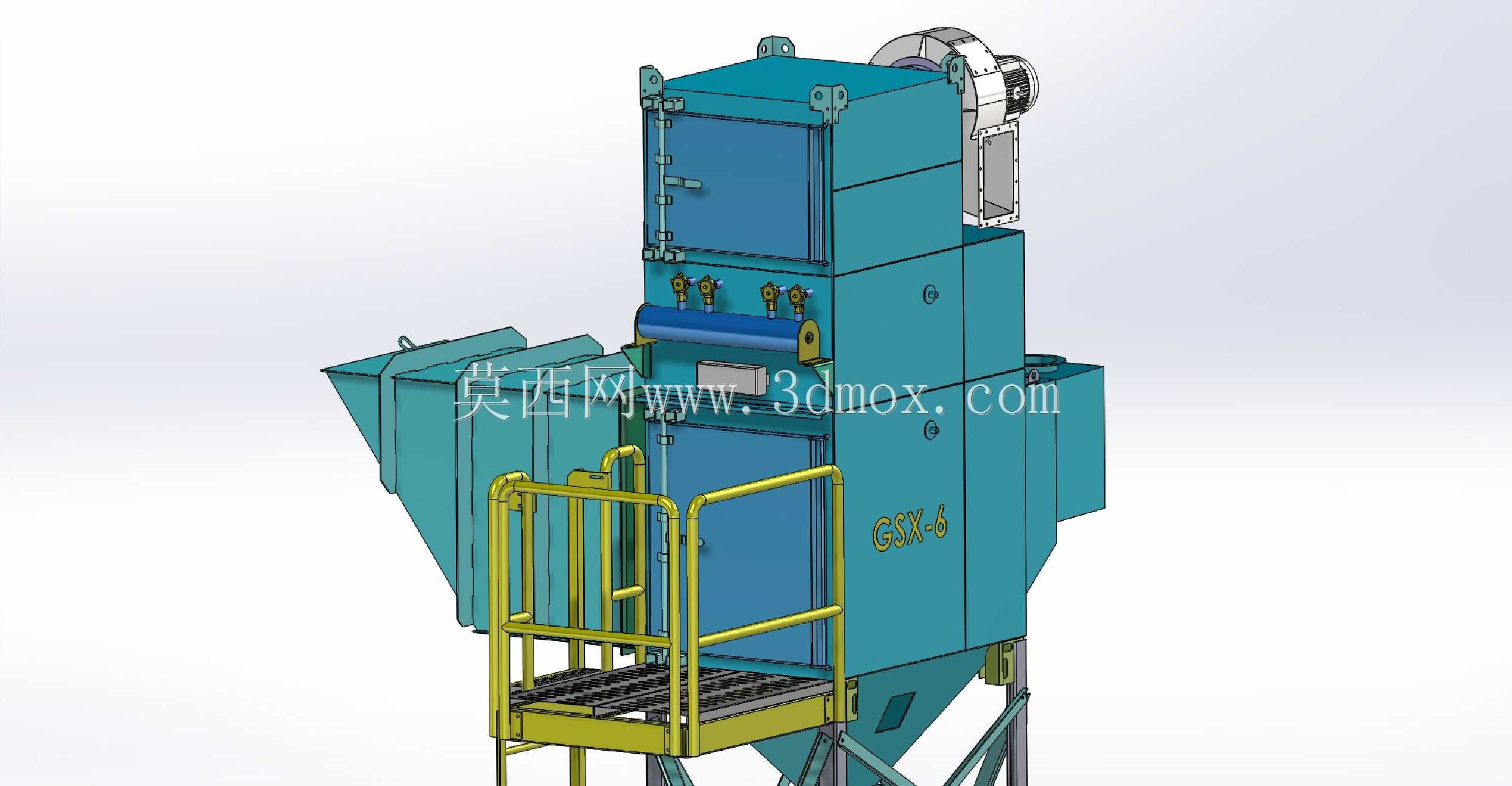

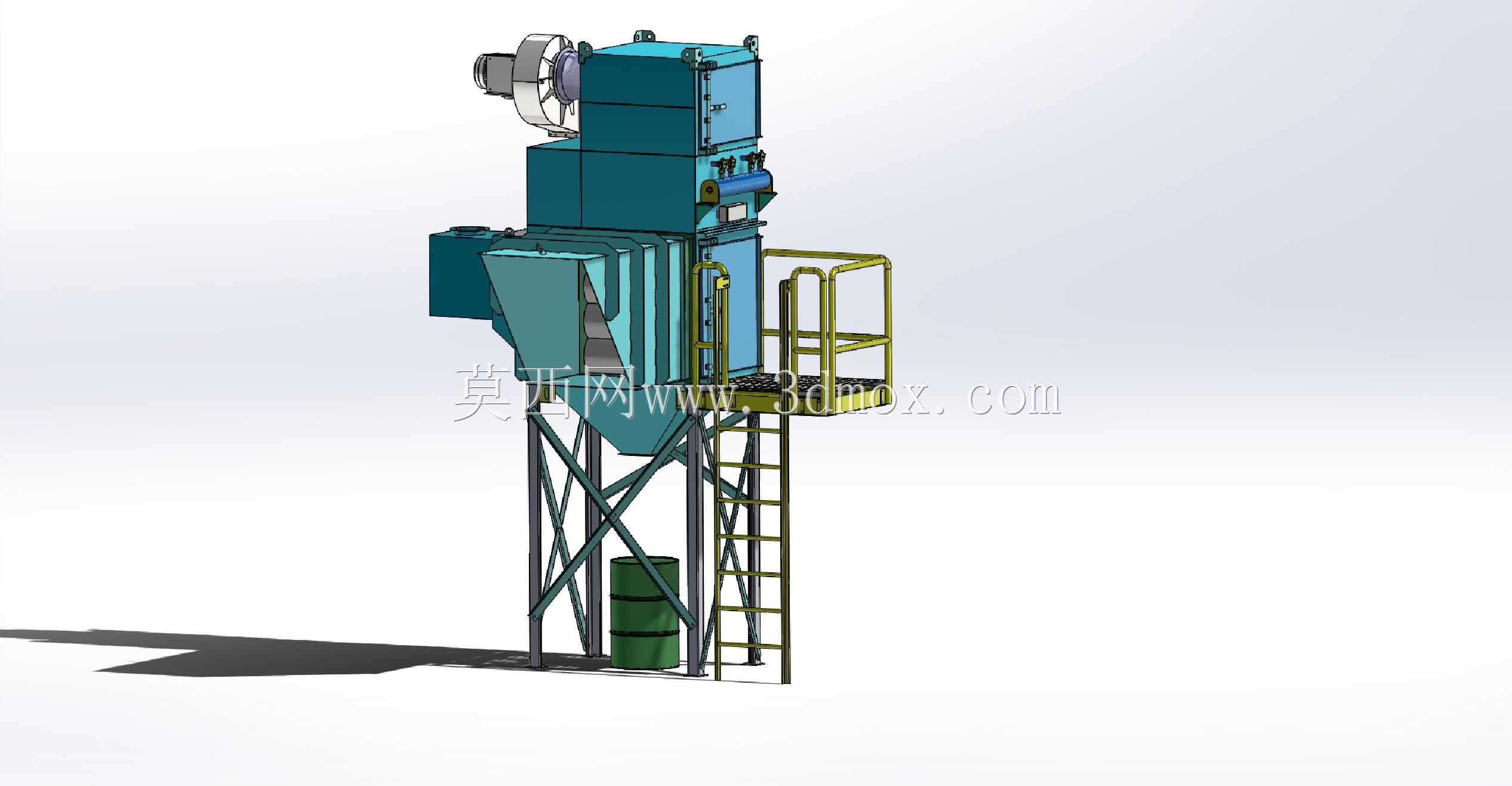

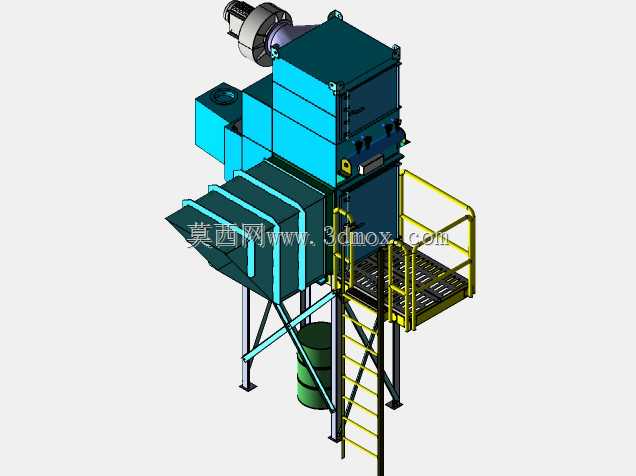

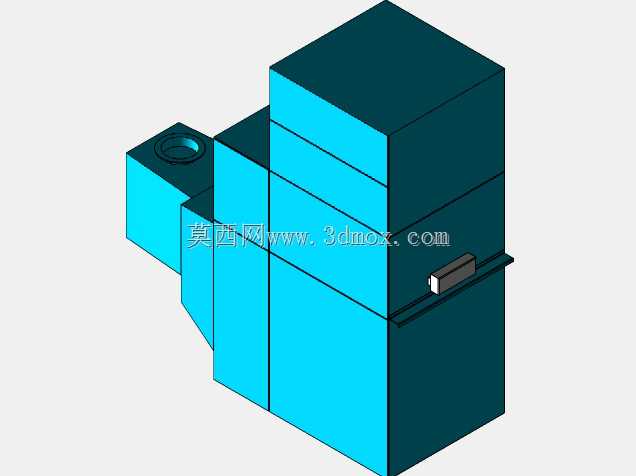

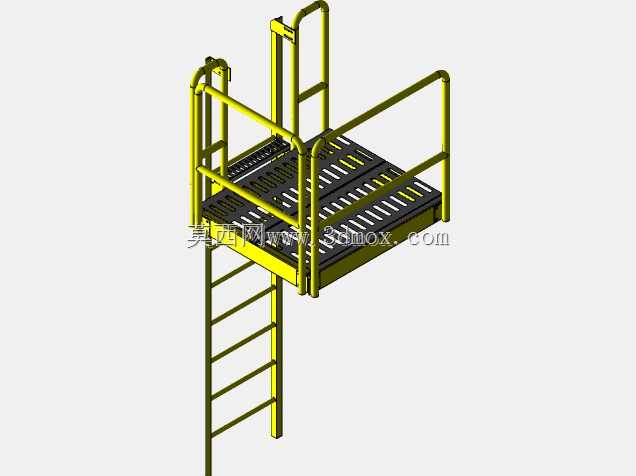

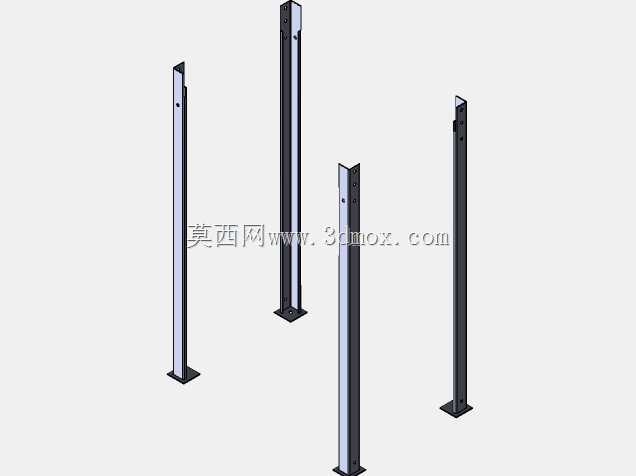

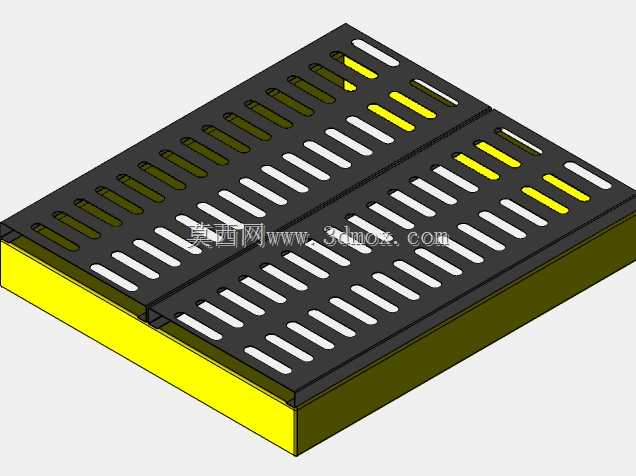

　　这款GSX-6型除尘装置的三维建模，完全围绕食品加工车间的产尘工况做适配设计，核心针对面粉、食用糖粉这类比重轻、易飘散的食用性粉尘做捕集结构优化，区别于普通工业除尘设备的粗放式结构，所有过流部件的内壁都做了圆弧过渡处理，避免粉料在腔体内堆积残留，符合食品生产区域的卫生清洁要求。设备采用立式塔架安装结构，主体过滤段、风机段、灰斗段沿竖直方向依次排布，配套的检修爬梯与操作平台直接集成在设备侧方的支撑钢架上，不需要额外搭建独立检修架，能大幅压缩车间内的安装占地空间，整体安装边界控制在长2.2米、宽1.8米、总高5.7米的范围内，可直接布置在和面工位、糖粉筛分工位、物料输送转接点的侧上方，不需要对原有车间生产线做大规模移位改造。

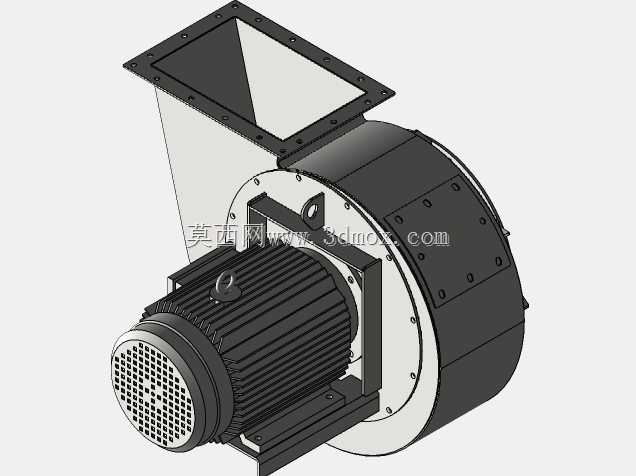

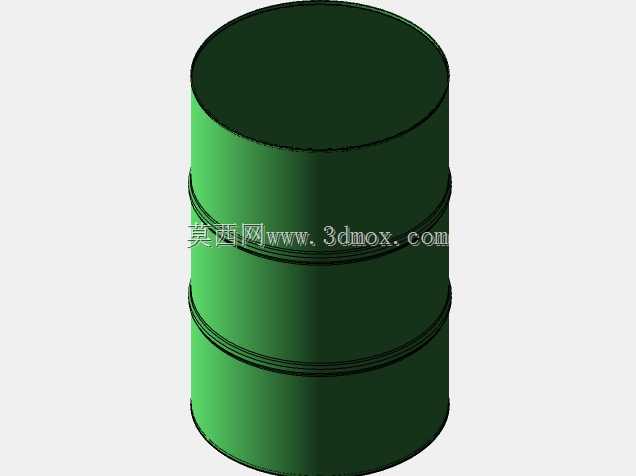

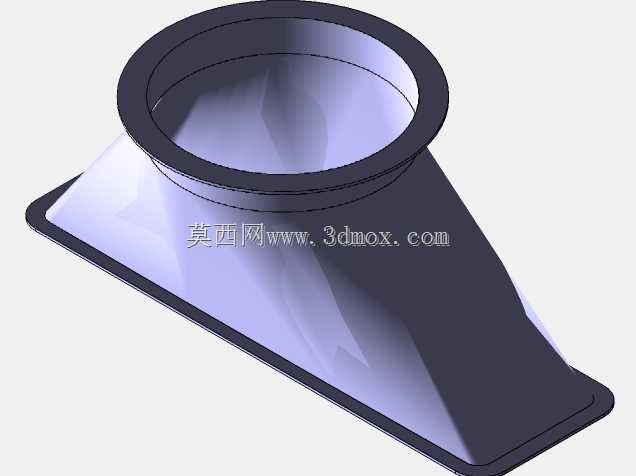

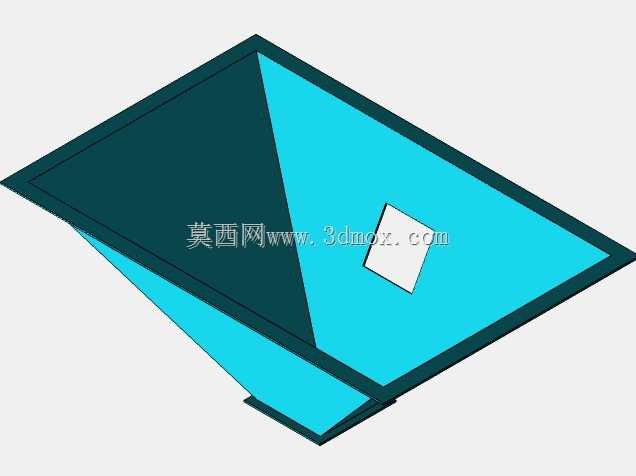

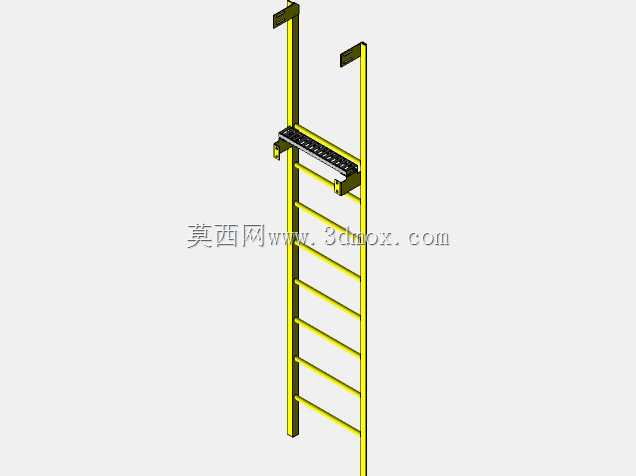

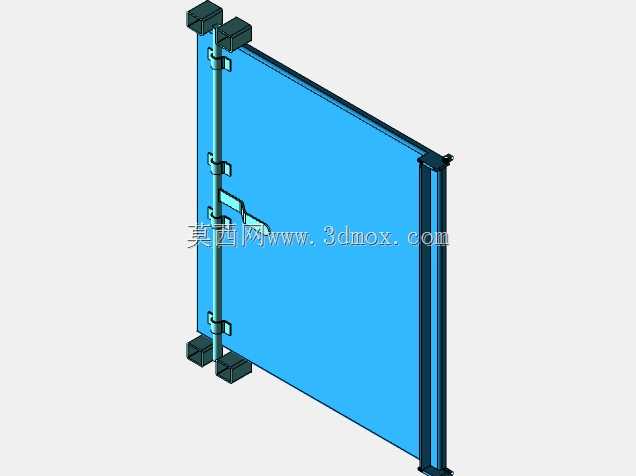

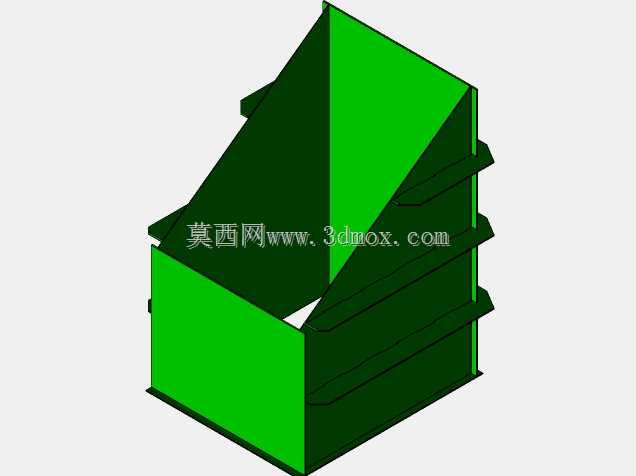

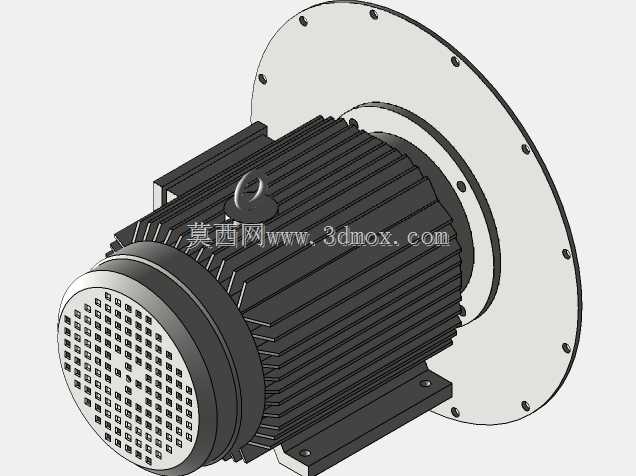

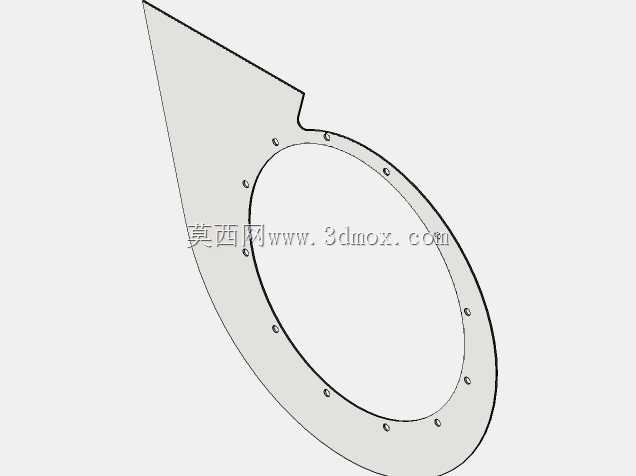

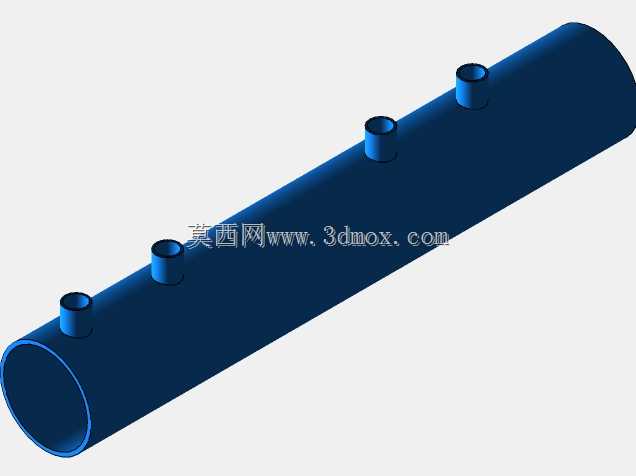

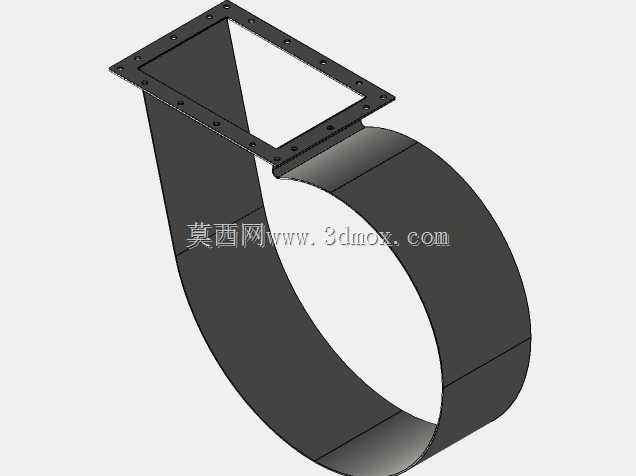

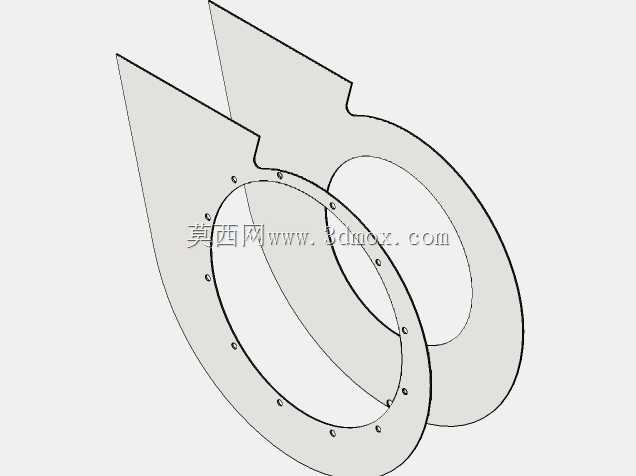

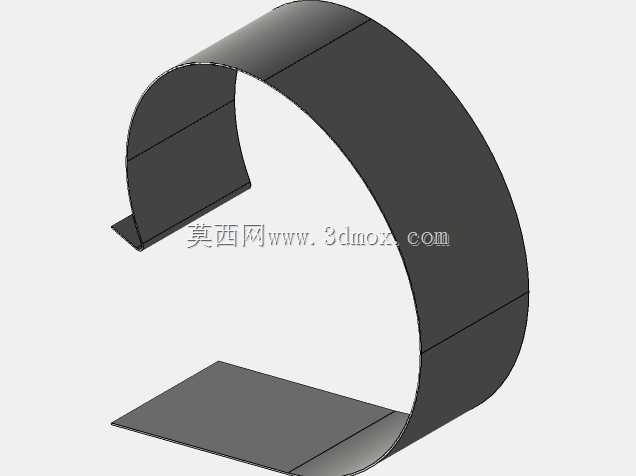

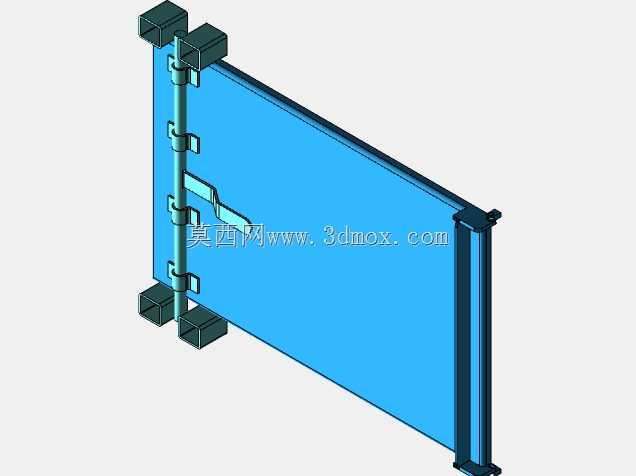

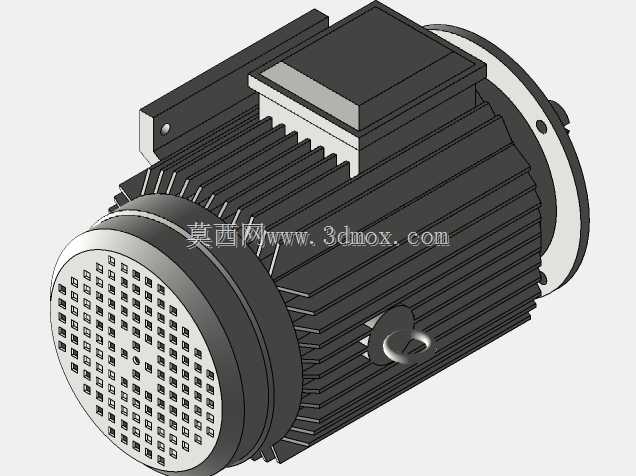

　　进风口设置在设备中下部的侧方，采用渐扩式风道结构，含尘气流进入腔体后风速会快速降低，大颗粒的粉团会在重力作用下直接落入下方灰斗，减少滤筒的过滤负荷，上部的过滤仓采用竖装式滤筒布局，脉冲清灰的喷吹角度正对滤筒中心，清灰时脱落的粉尘可直接落入灰斗，不会出现二次扬尘的问题。顶部集成的离心风机采用减震底座与设备主体连接，运行时的振动不会传导到支撑钢架上，避免振动传递到相邻的生产设备影响加工精度，设备侧面预留的观察窗可直接查看滤筒表面的积灰情况，日常巡检不需要拆开设备仓门，下方灰斗配套的密封收料桶可直接对接粉料回收管路，收集的面粉、糖粉在经过卫生检测后可按生产规范做回收处理，减少生产过程中的原料损耗。建模过程中对爬梯的踏步间距、

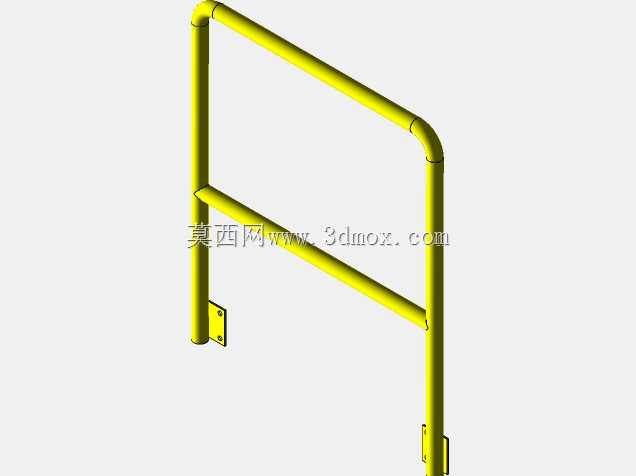

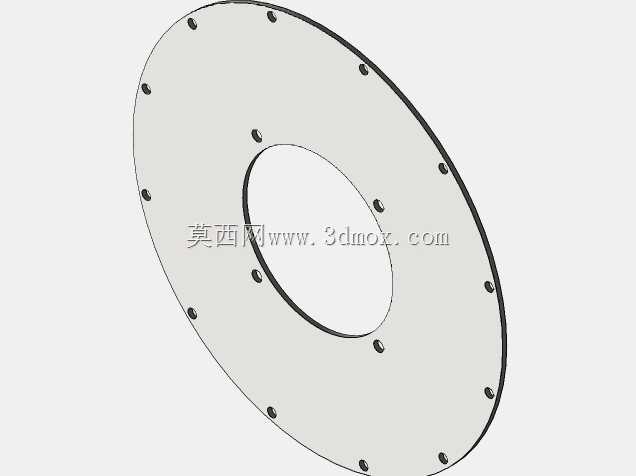

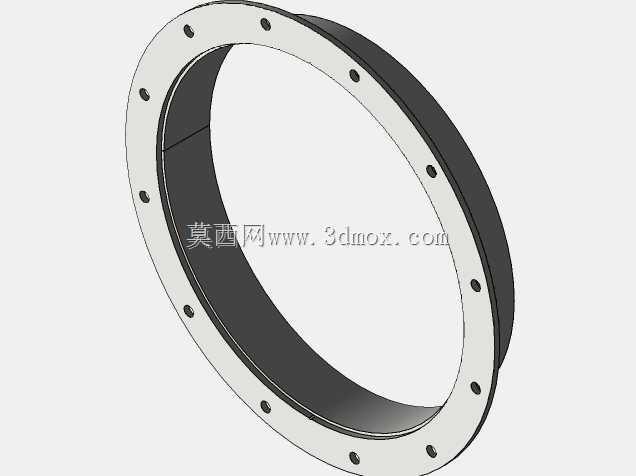

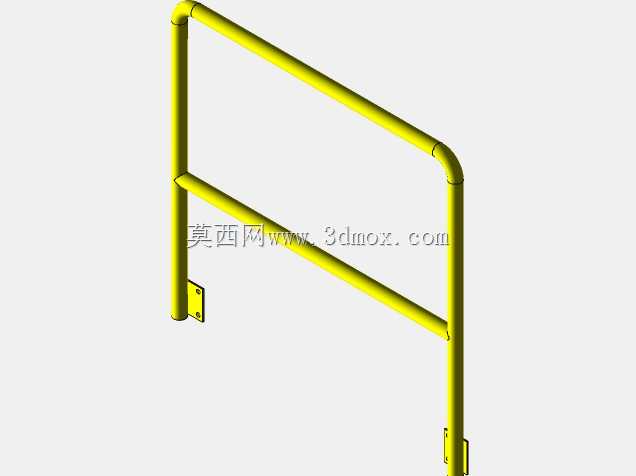

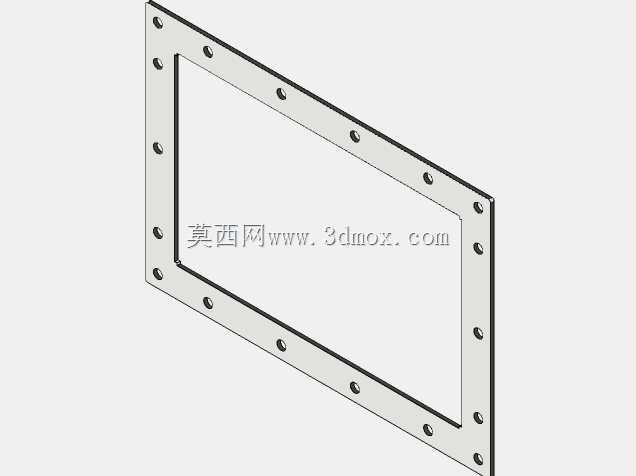

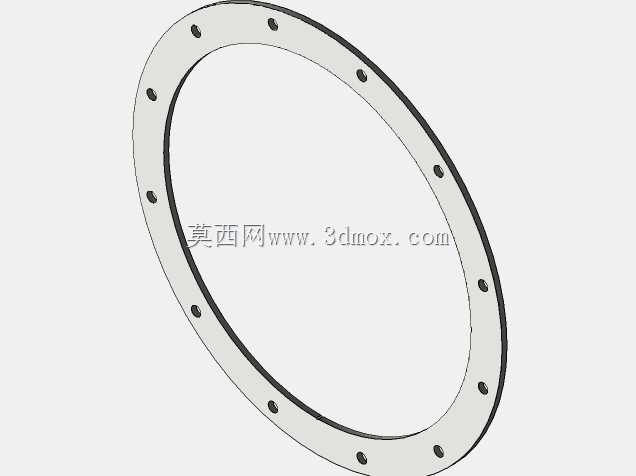

　　平台护栏的高度都按照工业设备安全规范做了参数校核，所有连接法兰的螺栓孔位都做了对位匹配，现场安装时可直接按照模型的装配关系完成拼接，不需要现场二次打孔调整，设备的出风口可直接对接车间的排风管路，过滤后的洁净空气可直接排到车间内，不会额外增加车间空调系统的能耗负荷。
