化工流体输送单螺杆筒式输送泵

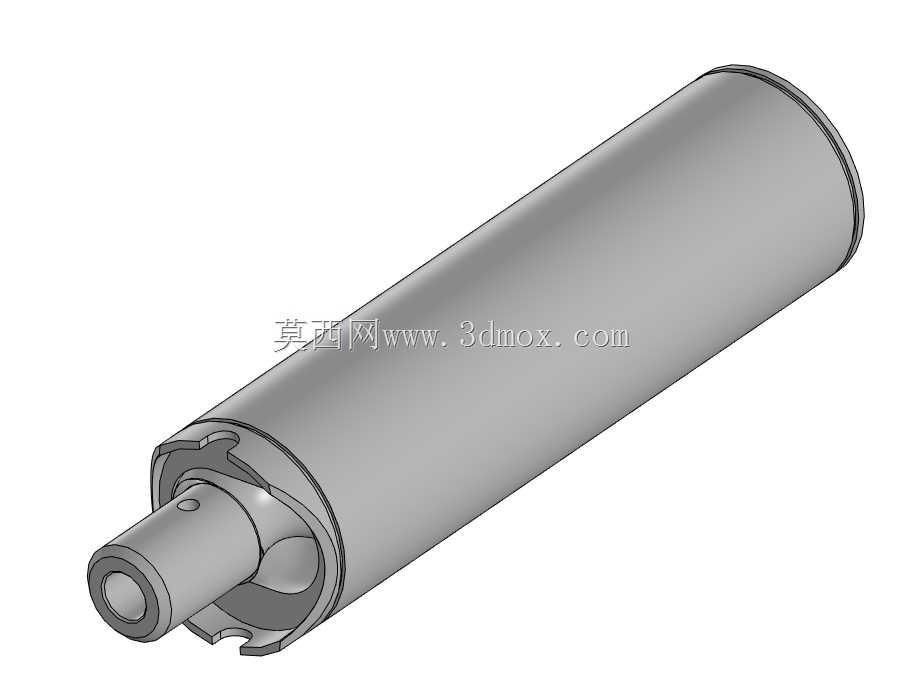

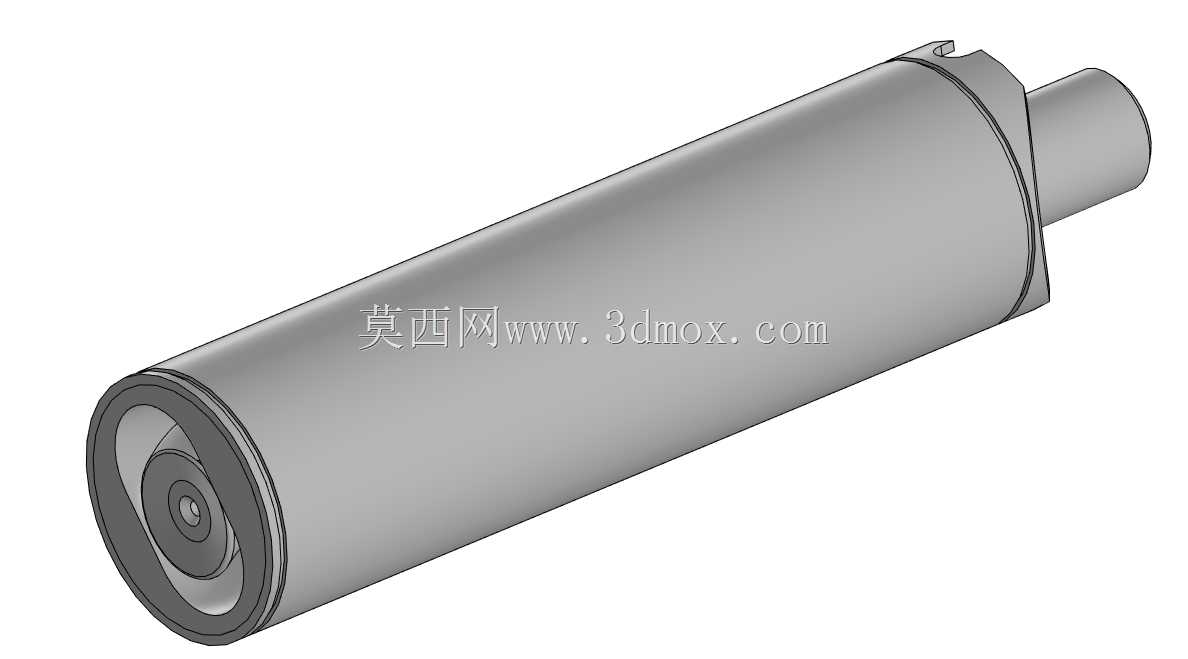

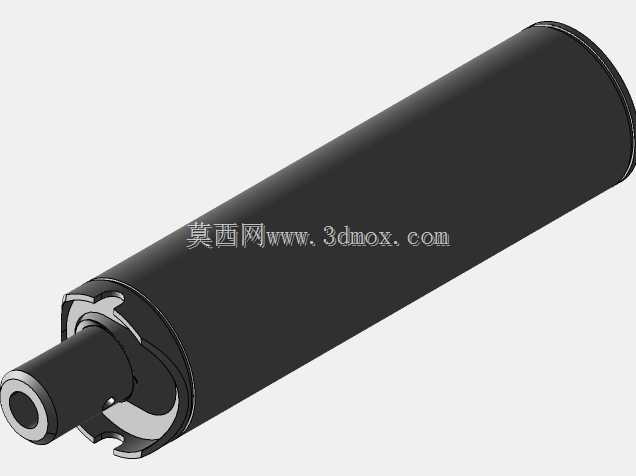

　　这套筒式单螺杆泵送结构的三维建模，核心面向化工试剂、酸碱药液、食品级液态介质以及低粘度油料的连续输送场景，在精细化工生产线、实验室试剂分装工位、食品加工流体管路、小型储液罐排空作业中都有广泛适配性。整套结构采用卧式长筒布局，核心工作部件为外置连续螺旋曲面的实心转子，转子整体容纳在带单侧弧形封板的U型截面筒腔内部，筒腔两端配置同轴端盖支撑结构，转子一端伸出筒腔预留动力输入对接轴段，可直接与减速电机输出轴通过联轴器直连，也可配套带轮、链轮组件实现远距离动力传递。

　　从功能实现逻辑来看，转子的连续变距螺旋曲面在筒腔内部回转时，螺旋齿槽与筒体内壁之间会形成连续推移的密闭容腔，进入筒腔入口的液态介质会被螺旋面持续轴向推送，不会出现离心泵常见的回流、气蚀问题，哪怕输送含细微颗粒的悬浮药液、易起泡的食品原料，也能保持稳定的低脉动输出，针对易燃易爆的低粘度油料、易挥发的化学试剂，这种容积式推送结构不会产生高速叶轮搅动带来的静电积聚风险，完全符合化工车间的防爆输送要求。

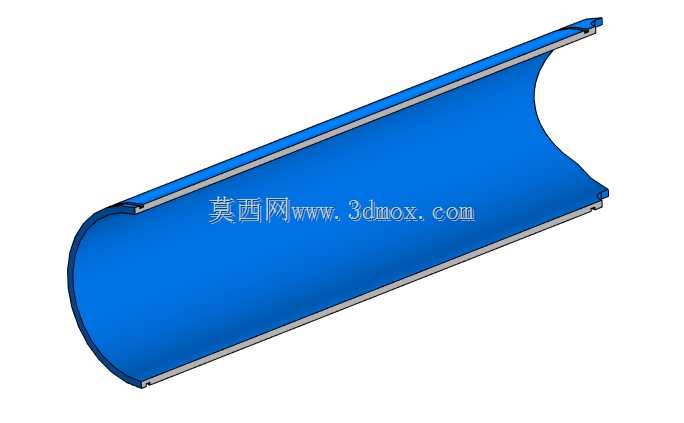

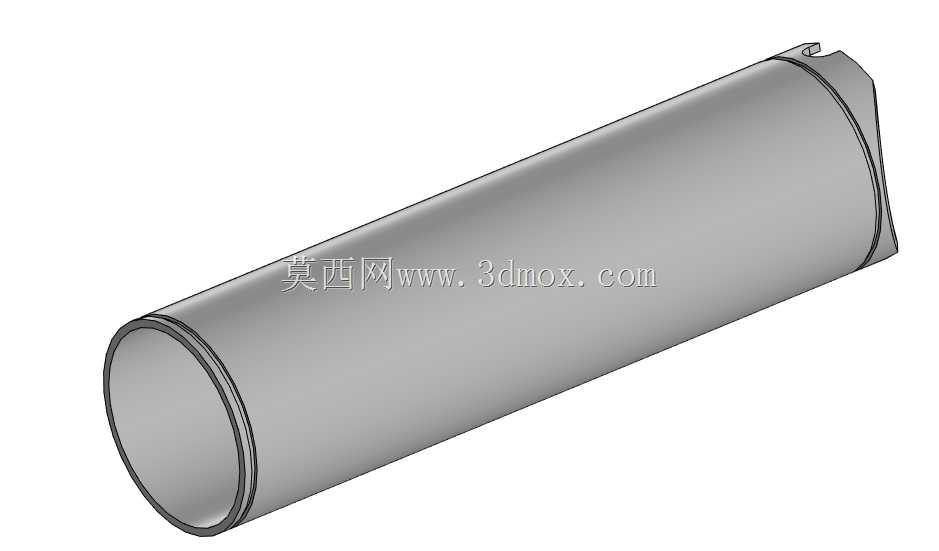

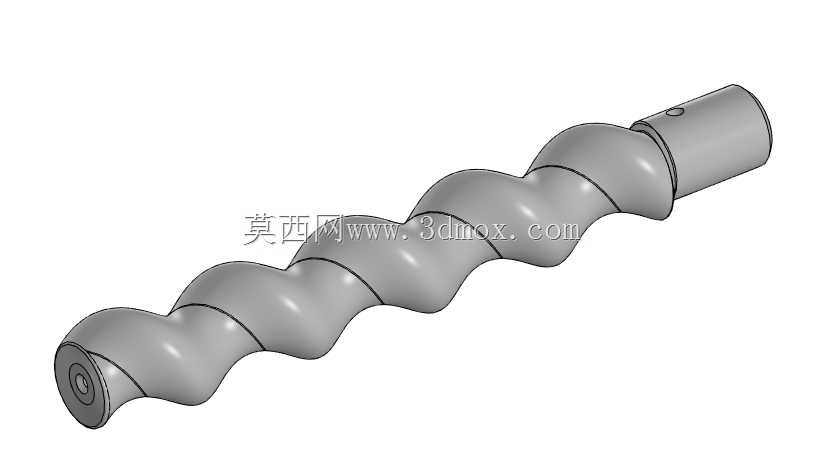

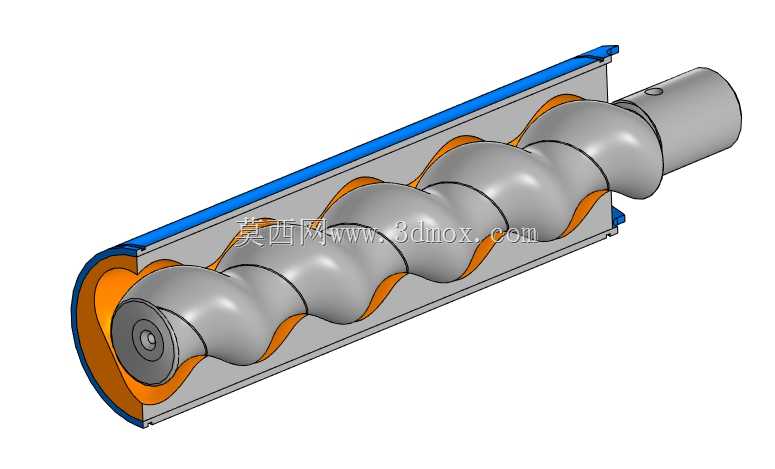

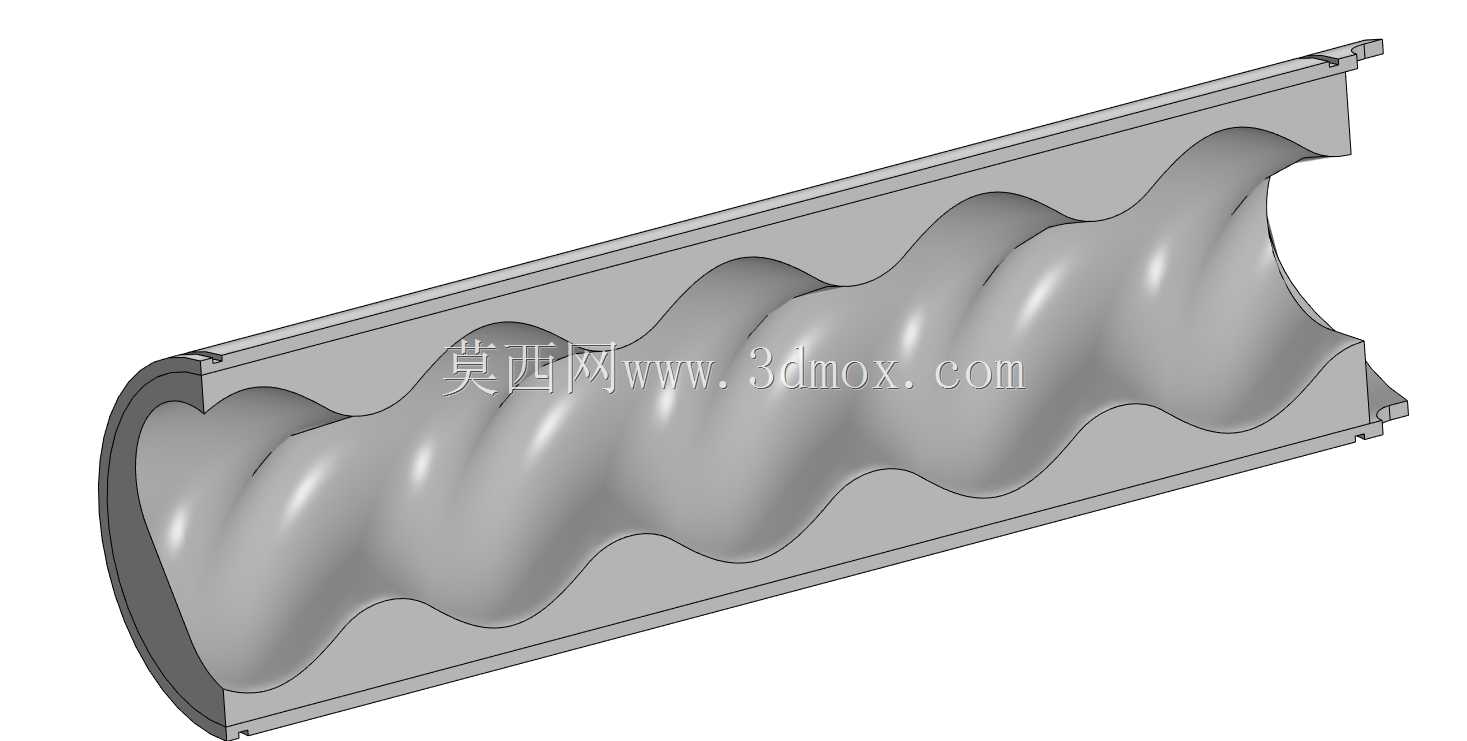

　　建模过程中首先完成转子螺旋曲面的参数化构建：先根据设计输送流量确定螺旋的公称直径、导程与螺旋转子的有效工作长度，螺旋段两端平滑过渡为等直径支撑轴颈，轴颈处预留密封件安装位与轴承配合台阶，避免转子回转时出现径向跳动。外部筒体采用剖视可视化的建模处理，将筒体上半侧的弧形封板做透明剖切展示，既可以清晰呈现内部转子与筒腔的配合间隙，也完整保留了筒体外侧的安装法兰边、端部连接孔位的结构细节：筒体底部预留支撑脚安装平面，可直接固定在车间设备机架或者移动小车上，两端端盖的螺栓孔按标准管路法兰规格排布，入口端对接来料管路、出口端对接输出管路，安装时只需保证转子轴线与筒体轴线的同轴度公差控制在0.1mm以内，即可避免螺旋面与筒壁出现刮擦磨损。

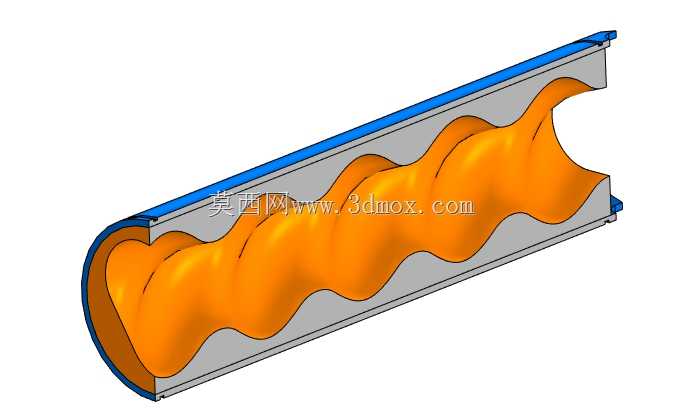

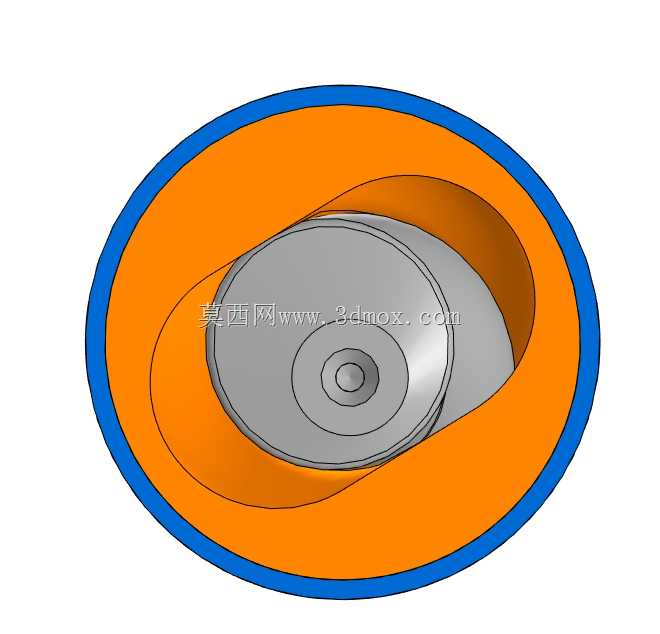

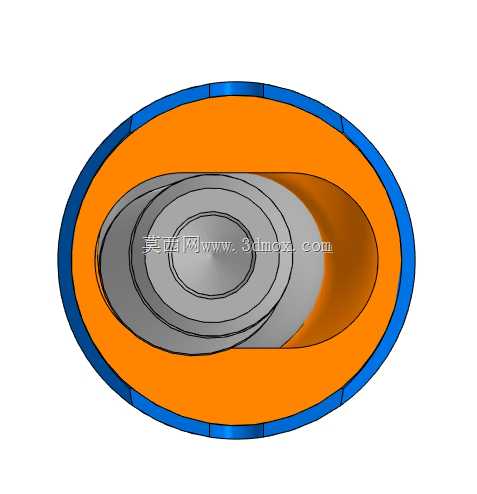

　　结构设计上特意将转子的螺旋齿顶与筒体内壁的配合间隙控制在合理范围，间隙过大会导致介质回流、输送效率下降，间隙过小则会因为加工装配误差出现运转卡滞，针对腐蚀性酸碱介质的使用场景，建模时预留了衬层替换空间，筒体内壁可衬装聚乙烯、橡胶材质的耐磨防腐衬套，转子表面也可做衬胶或者防腐涂层处理，不需要改动主体安装尺寸即可适配不同腐蚀等级的输送介质。整机的轴向安装边界以转子伸出端的轴段长度为基准，对接动力端时要预留联轴器的拆装空间，筒体径向尺寸以螺旋转子的外径为基准，外围预留管路连接与日常维护的操作空间，两端端盖可直接拆卸，抽出转子即可完成筒腔内部的残留介质清理与易损件更换，维护作业不需要拆解整条输送管路，非常适合小型化工生产线、实验室试剂输送这类需要定期换料、清洗管路的使用场景。

　　和常规离心泵相比，这种螺杆式筒泵的自吸能力更强，不需要开机前灌泵引液，空转短时间也不会损坏密封结构，输送流量随转速线性可调，配套变频电机即可精准控制试剂分装的出料剂量，在小流量、高扬程的流体输送工位，该结构的运行稳定性与介质适配范围都远优于常规叶轮泵。建模时所有配合面、安装孔位、轴段台阶都按实际加工公差做了参数化关联，设计人员可直接根据目标输送流量、介质粘度调整螺旋导程、转子直径与筒体长度，快速衍生出不同规格的泵送产品。
