板端射频同轴U.FL连接座结构

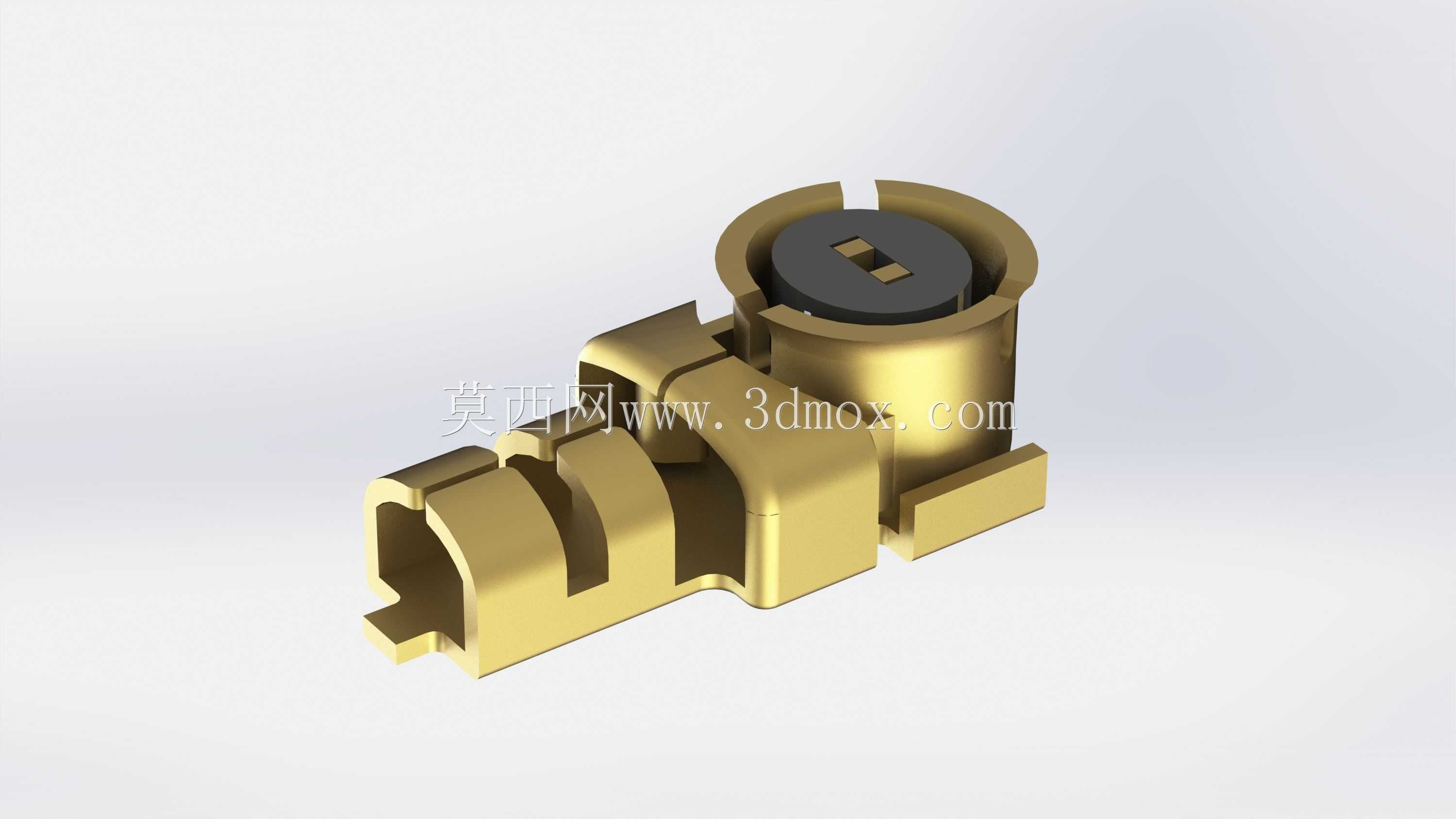

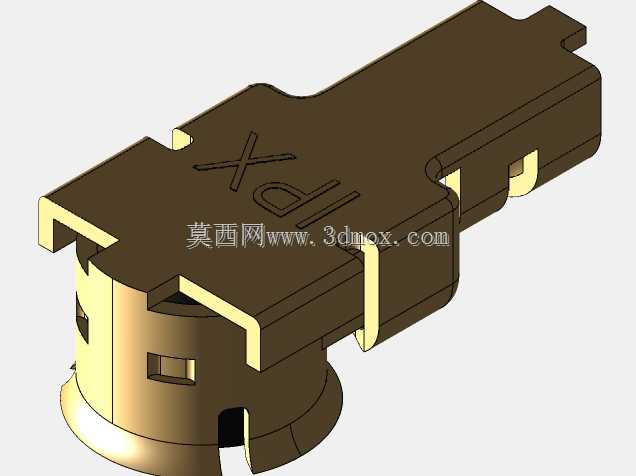

　　该结构对应小型无线设备中常见的板端射频同轴连接座，主要承担射频同轴线缆与印制电路板之间的可拆卸连接任务。在无线路由器、物联网终端、车载通信模块、无人机飞控、工业采集网关以及小型天线组件中，板内空间往往十分紧张，传统SMA、MCX类接头体积偏大，锁紧后占用高度和周边避让范围也较多；U.FL类微型同轴接口则以低矮外形、贴片固定和快速扣合方式，为高频信号走线提供紧凑方案。模型呈现的是连接器本体与线缆端配合后的装配关系，金属外壳采用冲压折弯与卷圆成形特征，端部形成容纳线缆和内导体的夹持通道，上部圆筒区域构成外导体屏蔽腔，中心绝缘介质支撑内接触件，使信号路径在极小尺度内仍保持同轴传输边界。

　　从实际用途看，这类接头并不承担大电流连接，而是关注射频信号的连续性、特性阻抗稳定性和外部电磁干扰抑制。外导体壳体将中心接触区域包围起来，线缆端扣入后，金属外壳与插头外导体形成连续屏蔽，减少高频信号泄漏；中心接触区通过弹性接触实现信号导通，绝缘件把内导体定位在圆筒轴线附近，避免装配偏置造成阻抗突变。端部的多个折弯爪和卡槽用于固定线缆外编织层、介质层及插头壳体，线缆插入后依靠卡扣保持轴向位置，在设备振动、温湿度循环和日常维护插拔中维持接触可靠。

　　建模时需要把冲压件的薄壁特征、圆角过渡、开口槽和局部翻边表达清楚。外壳并非简单实心铜块，而是薄金属板经连续冲压、弯曲、卷圆后形成的弹性结构；侧壁开槽为扣合提供变形空间，边缘翻折提高夹持刚度，底部焊脚则用于表面贴装时与PCB焊盘连接。若只按外观建立实体，后续进行装配干涉检查或焊点布局时很容易误判占用空间。比较合理的处理方式是分别建立外导体壳体、中心端子、绝缘介质、焊脚以及配合插头的关键轮廓，再按装配关系约束到位，这样既能展示外形，也能保留工程审查所需的结构层次。

　　外形尺寸与安装边界是这类微型件选型时最容易被忽视的部分。连接座整体高度低，贴装后上部圆筒仍需预留插头扣入和手指或镊子操作空间；底部两侧或周边焊盘不能紧贴高大元件，否则回流焊后检修困难。线缆从侧向引入时，应在出线方向预留直线段，避免同轴线缆在接头根部急弯；线缆最小弯曲半径、插头尾部压接区和附近壳体之间都要留出间隙。PCB布局上，射频走线通常从中心焊盘经受控阻抗线连接到无线模块，外导体焊盘与地平面通过多个过孔衔接，过孔位置不宜远离接头屏蔽脚，以免形成较长地回流路径。

　　设计思路上，该类接头把“小尺寸、可扣合、可贴装、可屏蔽”几个要求压缩在同一金属件中。外壳既要作为屏蔽体，又要提供弹性夹持力；绝缘介质既要固定中心导体，又要控制介电区域对阻抗的影响；底部焊脚既要满足SMT焊接强度，又不能让焊锡毛细作用侵入接触腔。三维结构中可以看到圆筒顶部的开口和定位缺口，这些特征与插头的防呆、导向和锁止有关；侧向通道的阶梯形状则对应线缆外径、插头壳体厚度以及装配到位面。进行整机结构设计时，不能只核对连接器本体长宽高，还应把插头、线缆外径、折弯高度、拔插方向和维修工具空间一并纳入包络。

　　在工程应用中，该连接座适合频繁度较低的板内射频连接，例如产线装配时一次扣合，后期偶尔维护。它的优势是体积小、重量轻、贴装效率高、适合高密度无线模块；局限是结构精细，机械强度低于大型螺纹同轴接头，不适合外露面板反复插拔。若设备外壳开孔让接头承受侧向拉力，应增加线缆固定点或压板，把外力从连接器本体转移到壳体或线束固定结构上。模型对这些配合关系的呈现，可用于射频端口布局校核、连接器选型、装配工艺说明以及小型通信设备结构教学。
