工业风Z型金属框架高脚坐具结构设计

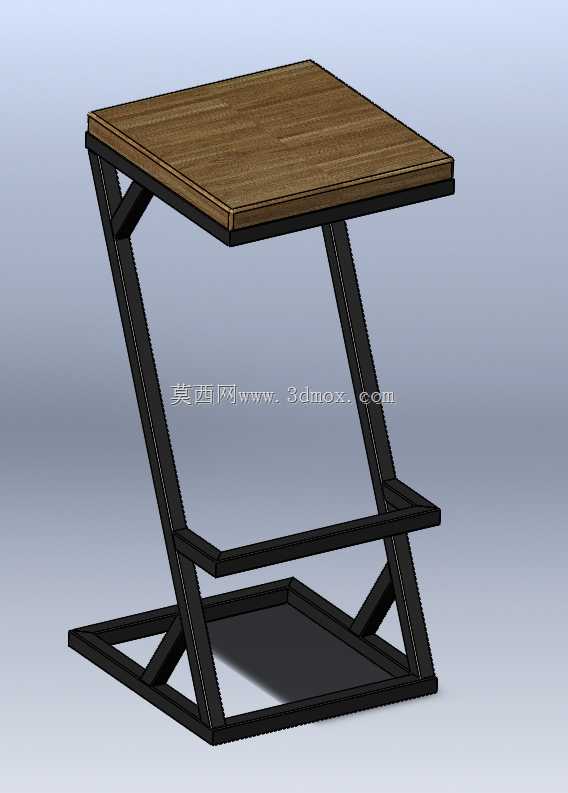

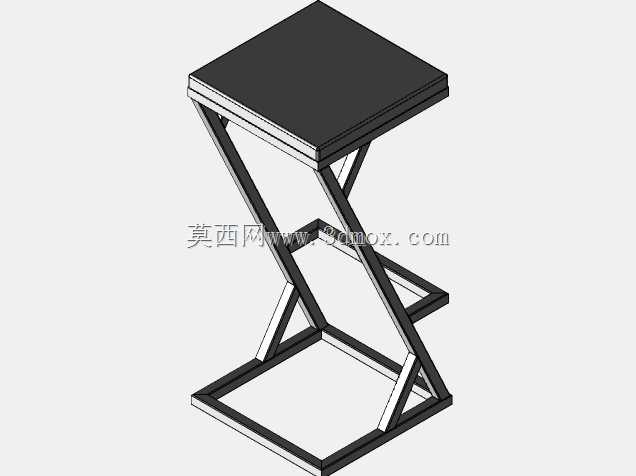

　　这款Z型结构高脚坐具的三维设计，主要面向商用休闲空间、工业风餐饮场所、loft办公休闲区等场景使用，区别于常规四脚高脚凳的结构逻辑，整体采用单侧斜向支撑的框架形式，在保证结构强度的同时，大幅提升了视觉辨识度。从实际使用需求出发，坐面采用方形实木复合板材，边缘做圆角倒钝处理，避免日常使用中磕碰划伤，坐面下方的金属框架通过折弯焊接成型，主支撑梁采用矩形钢管制作，斜向布置的主支撑从坐面前侧底部延伸至底座后侧，形成Z形的主受力路径，能有效分散坐面施加的竖向载荷，避免长期使用出现框架变形。在主支撑梁的中段位置，设置了同材质矩形钢管制作的脚踏横杆，横杆表面做防滑磨砂处理，适配不同身高使用者的脚部放置需求，无需额外加装独立脚踏结构，

　　减少了整体零件数量。底座部分采用矩形钢管围合的方形框结构，框体内部设置斜向加强筋，提升底座的抗扭性能，放置时四个接触点可通过底部加装的防滑胶垫调整水平度，适配地砖、木地板、环氧地坪等不同地面材质，不会出现放置晃动的问题。设计过程中优先考虑了加工落地的可行性，所有金属框架的连接节点均采用满焊后打磨抛光的工艺，焊缝位置做喷塑防锈处理，黑色哑光的表面处理既符合工业风的视觉调性，也能降低日常使用中划痕、污渍的可见度。坐面与金属框架的连接采用沉头螺栓从框架内侧向上锁付，螺栓头完全隐藏在框架型材内部，坐面表面无外露连接件，既提升了外观整洁度，也避免连接件剐蹭使用者衣物。从安装边界来看，整体坐高适配常规110cm左右高度的吧台桌面，

　　底座占地面积不足0.3平方米，在狭窄的吧台通道区域也能灵活摆放，相邻摆放时不会出现支架互相干涉的问题。结构受力校核阶段，针对主支撑梁做了150kg竖向静载的模拟验证，框架最大变形量控制在0.8mm以内，完全满足日常商用场景的使用强度要求，脚踏位置单独做了100kg竖向载荷的校核，避免频繁踩踏出现横杆弯折的问题。整体结构没有复杂的异形曲面零件，所有金属构件均可通过常规的管材切割、折弯、焊接工艺完成加工，不需要开模定制特殊型材，生产制造成本可控，同时拆装时仅需分离坐面与框架的连接螺栓，即可实现平板化包装，降低运输过程中的空间占用。
