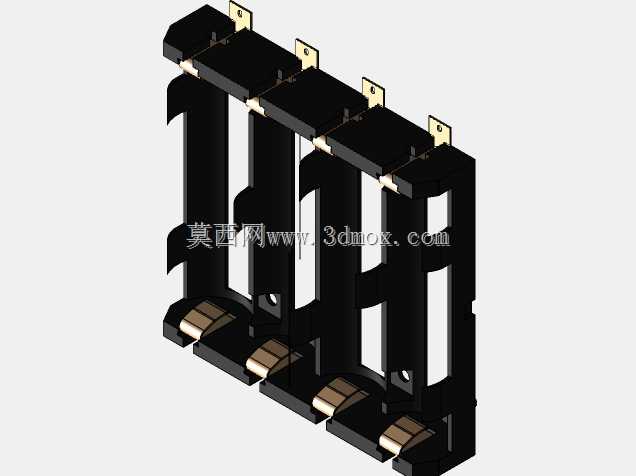

四槽18650锂离子电池固定支架结构

　　这款四槽位18650锂离子电池固定支架，主要面向便携储能设备、小型动力模组、手持检测仪器、后备电源模块等需要多节圆柱锂电串并联排布的应用场景，核心作用是在紧凑的设备内部空间里，为单节直径18mm长度65mm的标准18650圆柱电芯提供可靠的径向与轴向限位，避免设备在移动、振动、轻微冲击工况下电芯出现移位、极耳拉扯、相邻电芯摩擦短路等风险。从结构设计逻辑来看，支架采用并排四槽的一体式注塑成型方案，主体为耐温绝缘工程塑料材质，每一个电芯槽位都做了上下贯通的镂空设计，一方面可以减少支架本身的材料用量降低整体重量，另一方面能够给电芯工作过程中产生的热量留出自然对流的散热通道，避免多节电芯紧密排布时热量积聚影响循环寿命。

　　槽位内壁设置了多道纵向的限位筋，筋位高度控制在1.2mm，既可以保证电芯装入后有足够的抱紧力，不会因为常规振动松脱，又不会因为抱紧力过大导致电芯外壳被挤压变形，装配时顺着筋位导向即可将电芯顺畅压入槽位，不需要额外的粘接或者卡扣辅助，适合产线快速批量装配。支架顶部对应每节电芯的正极端位置，预留了SMD贴片式焊接端子的安装位，端子采用镀金铜片材质，直接与电芯正极接触导通，不需要额外焊接导线，能够直接适配表面贴装工艺的生产流程，端子位置做了0.8mm的凸台定位，避免回流焊过程中端子出现偏移导致的焊接不良。支架底部对应电芯负极的位置，设置了带弹性的接触弹片，弹片采用铍铜材质冲压成型，表面做镀镍处理，既保证足够的接触压力降低接触电阻，

　　又能抵消电芯长度方向的尺寸公差，以及长期使用过程中电芯轻微膨胀带来的尺寸变化，保证接触可靠性。安装边界方面，支架整体的长宽尺寸严格按照四节18650并排排布的最小外轮廓设计，相邻电芯的中心距保持20mm，既满足安规要求的电气间隙，又尽可能压缩整体占用空间，支架本体上设置了两个直径3.2mm的安装固定孔，可以通过M3螺丝直接将整个电池支架固定在设备的内部安装板上，固定孔位置做了局部加厚处理，避免螺丝锁附时出现柱体开裂的问题。在结构细节上，相邻槽位之间设置了横向的连接加强筋，筋位厚度1.5mm，在不增加过多壁厚的前提下提升整个支架的抗扭、抗弯折强度，避免装配或者运输过程中支架出现断裂变形。槽位的上下边缘都做了C0.5的倒角处理，

　　一方面去除注塑毛边避免划伤电芯外皮，另一方面在电芯装入时起到导向作用，降低装配对位的难度。考虑到多电芯模组的使用场景，支架的绝缘材质可以耐受125℃的长期工作温度，满足常规锂电模组的工作温度范围要求，同时材料本身具备UL94-V0级阻燃特性，在出现电芯异常过热的情况时可以延缓火势蔓延，提升模组的整体安全性能。
