机床加工用改进型快装锁紧卡环结构

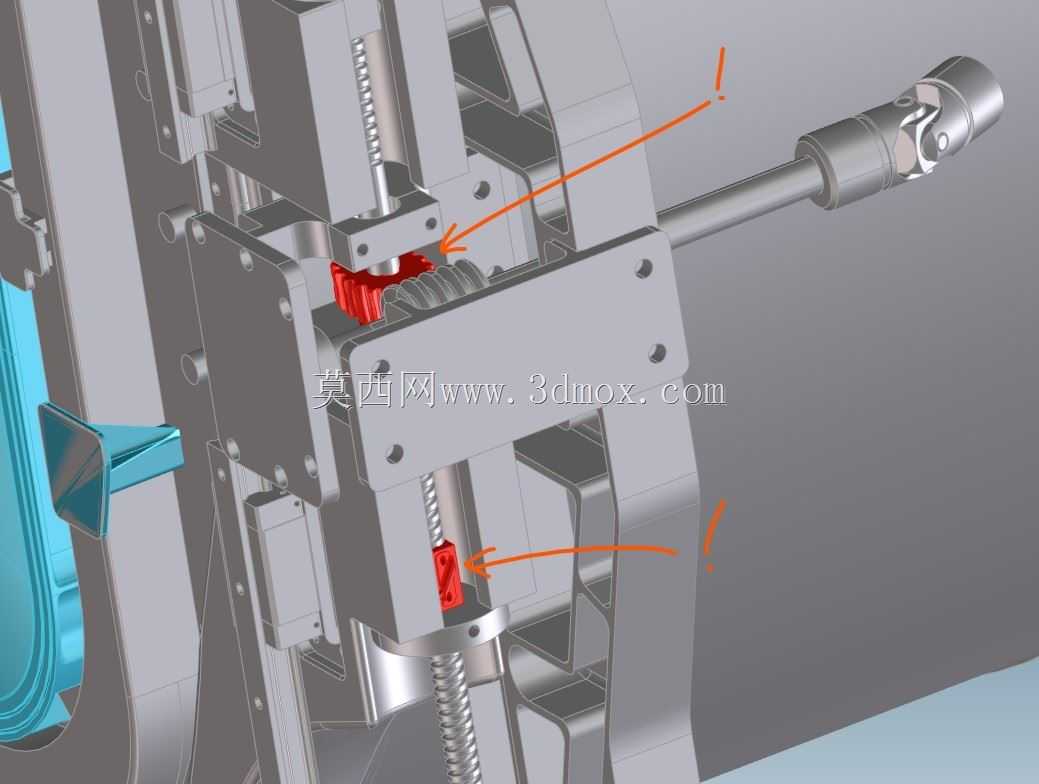

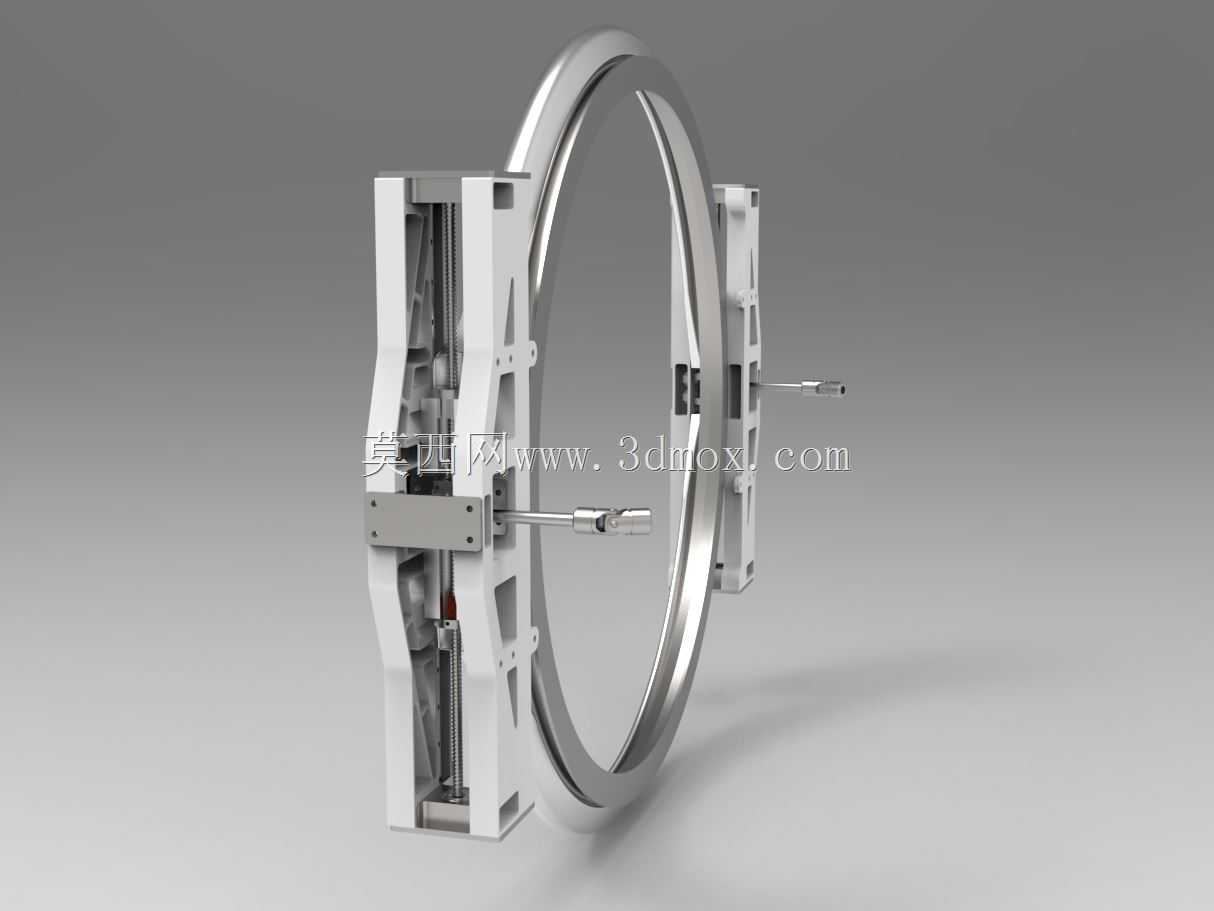

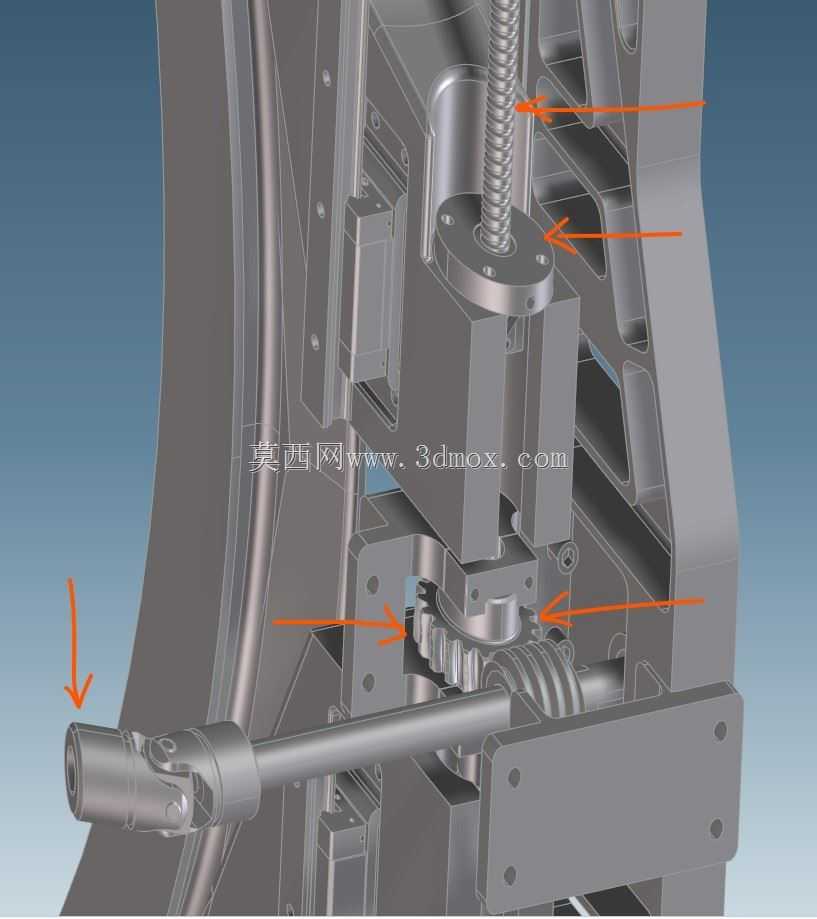

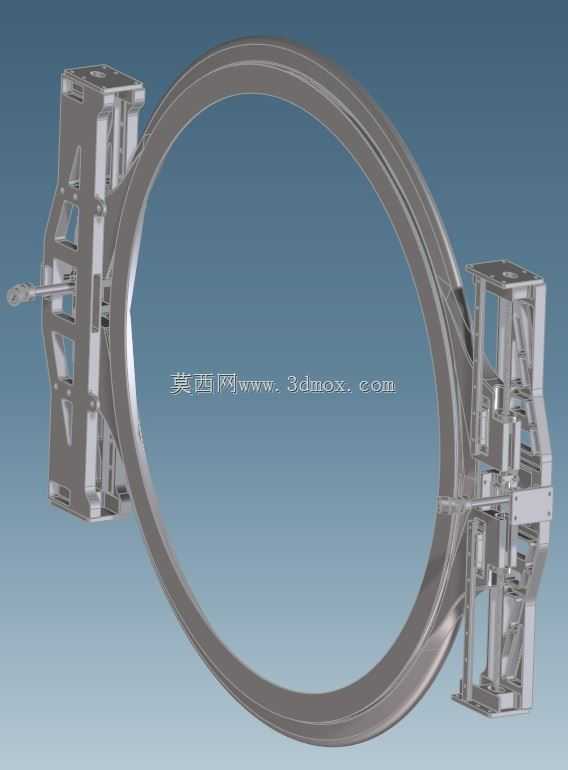

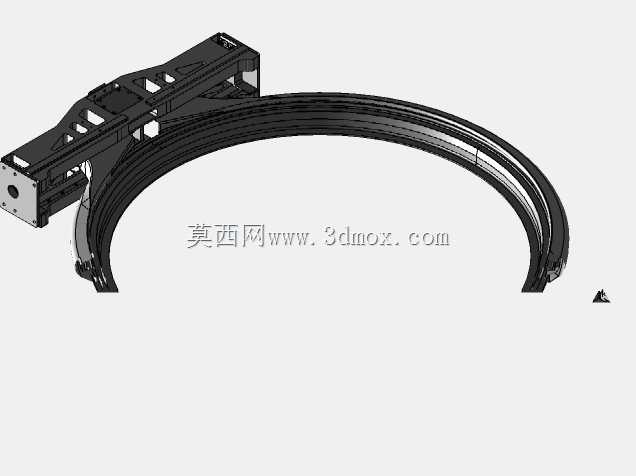

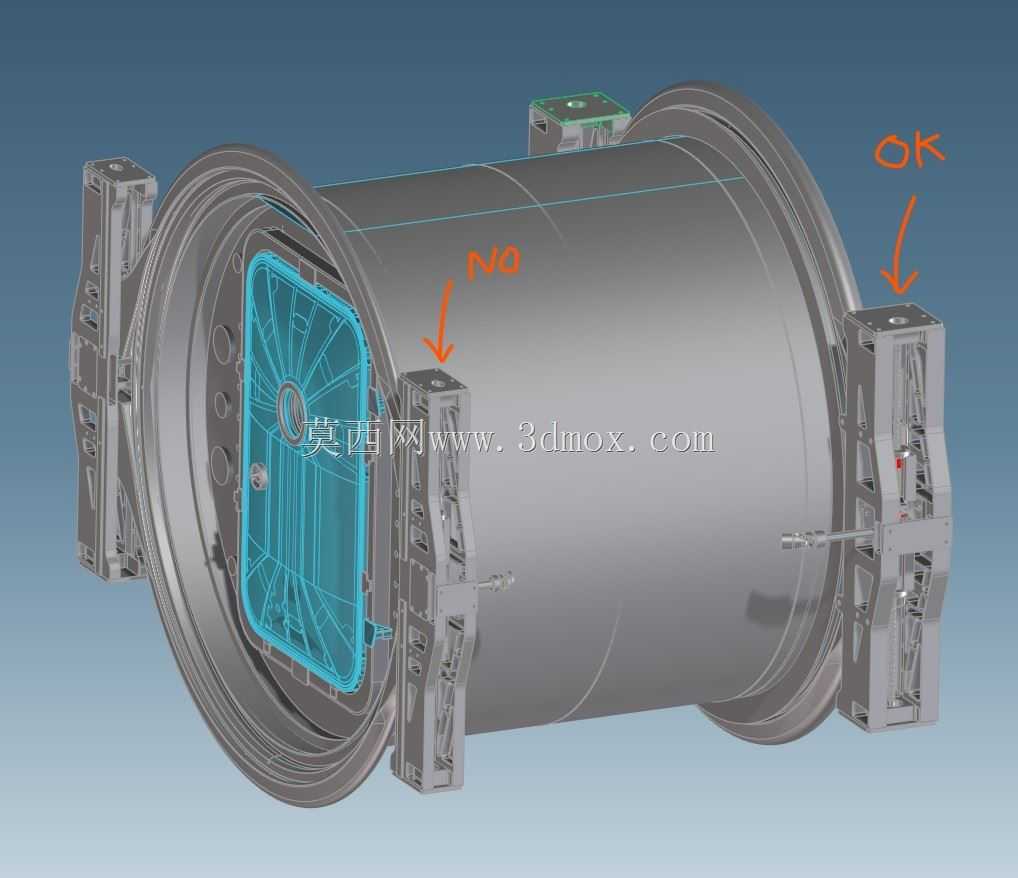

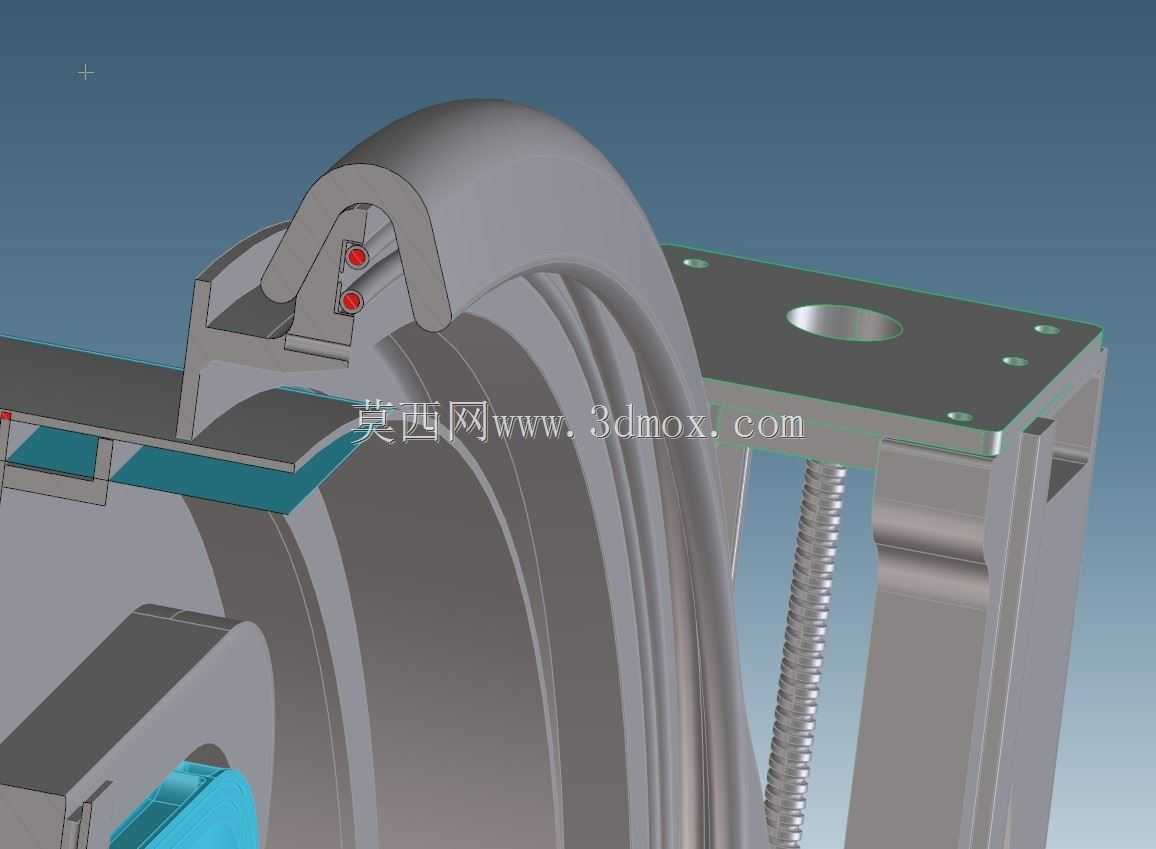

　　这款改进型卡环主要面向机床加工场景的轴类、回转类工装装夹需求，可适配CA6140等普通卧式车床的主轴配套装夹环节，也可延伸用于自动化回转工位的工件快速锁紧工序，替代传统抱箍、螺纹压环等装夹结构，解决原有卡环拆装效率低、锁紧力分布不均、长期使用易出现径向窜动的问题。从结构设计来看，该卡环采用环形主体配合双侧对称布置的锁紧调节模组，环形基体采用高强度合金结构钢加工成型，内壁做高精度磨削处理，与被锁紧轴件的配合面粗糙度控制在Ra0.8以内，保证贴合面无间隙，锁紧时不会出现应力集中点。双侧的调节模组集成了直线导轨副与微调顶推结构，调节螺杆采用细牙螺纹设计，转动调节手柄时可带动锁紧块沿径向平稳进给，相比传统单侧锁紧卡环，

　　双侧对称施力的结构能让锁紧力沿环形周向均匀分布，避免轴件被顶偏出现同轴度误差，锁紧后径向跳动量可控制在0.02mm以内，满足精加工工序的装夹精度要求。在安装边界上，该卡环的环形主体内径可适配直径40-140mm的轴类部件，整体轴向厚度控制在65mm以内，双侧调节模组向外延伸的最大尺寸不超过180mm，安装时不需要对原有设备的主轴结构做大幅改造，只需在轴件对应位置预留卡环安装槽位即可，锁紧块的行程范围为12mm，可兼容一定范围内的轴径公差，不需要针对每一批次轴件的尺寸偏差单独定制卡环。实际使用过程中，操作人员不需要借助专用扳手，直接转动调节手柄即可完成锁紧与松脱动作，单次装夹时间可缩短至原有螺纹压环结构的三分之一，

　　锁紧模组内部设置了防松阻尼结构，设备高速回转时不会因为振动出现锁紧力衰减的问题，可适配最高1600r/min的回转工况。卡环的外露结构件均做了硬质阳极氧化处理，长期接触切削液、金属碎屑的加工环境下也不会出现锈蚀、卡滞问题，调节模组的导轨副内置防尘密封胶条，可阻挡金属切屑进入滑动配合面，减少日常维护频次，适合批量加工生产线上的长期连续使用。
