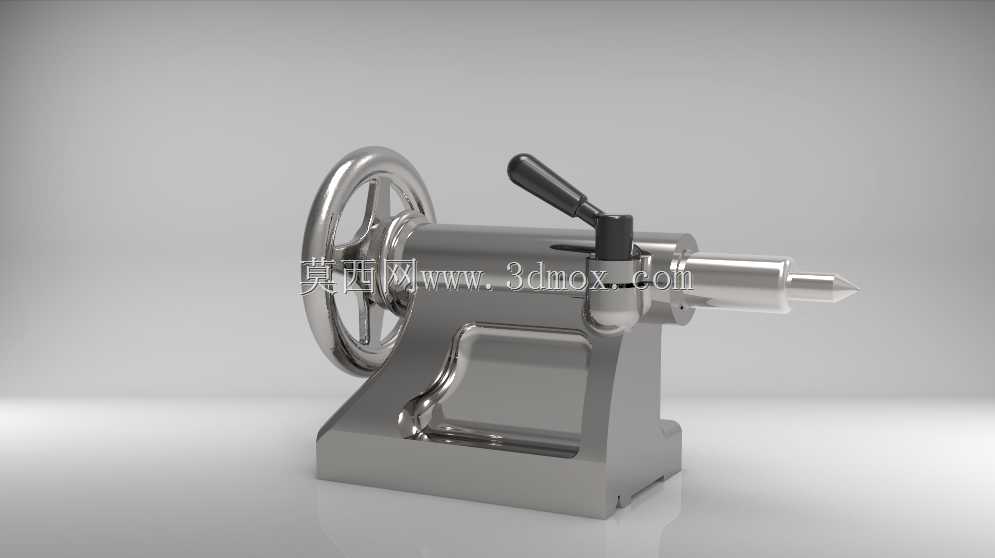

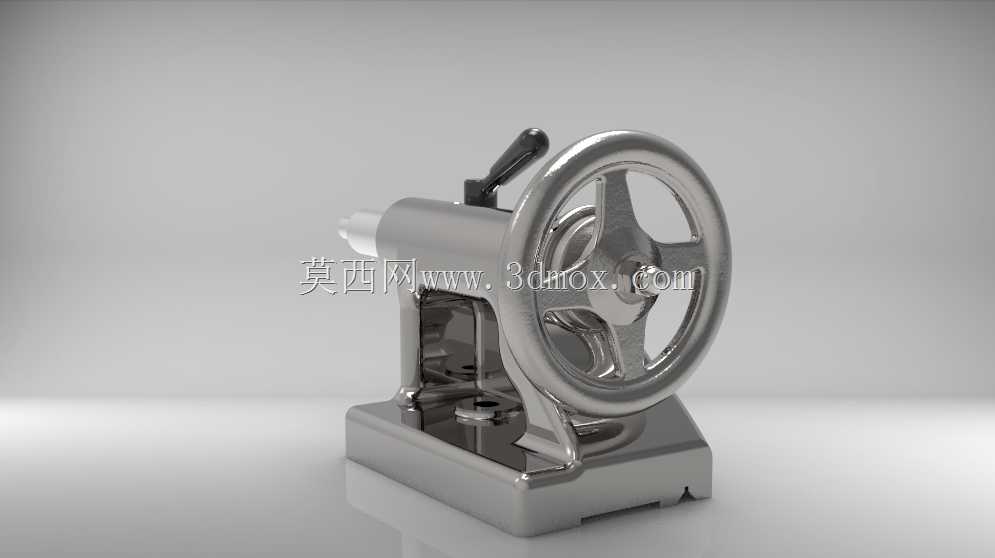

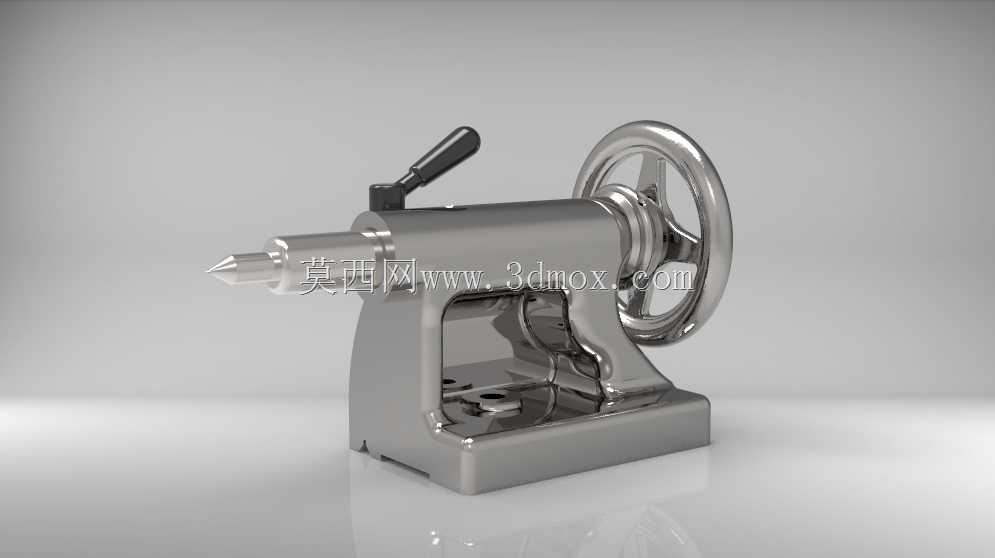

CA6140普通车床配套尾座结构设计

　　在普通卧式车床的加工场景里，尾座是承担长轴类工件装夹定位、孔系加工辅助支撑的核心配套部件，这款适配CA6140机型的尾座结构，完全贴合普通车床床身导轨的安装基准，安装基面的宽度、导轨贴合面的角度公差都匹配原厂床身的配套尺寸，不需要额外做适配改造就能直接替换同机型的原厂尾座部件。从实际加工用途来看，日常车削长度超过主轴卡盘夹持稳定范围的轴类零件时，尾座套筒内装入固定顶尖就能顶住工件端面的中心孔，抵消工件旋转时的径向甩动，避免长轴加工出现让刀、振纹甚至工件飞出的安全隐患；换装回转顶尖时可以适配更高转速的精加工场景，减少顶尖与工件中心孔的摩擦发热；如果把顶尖换成钻头、铰刀，还能直接在轴类工件端面完成中心钻定位、钻孔、铰孔的工序，

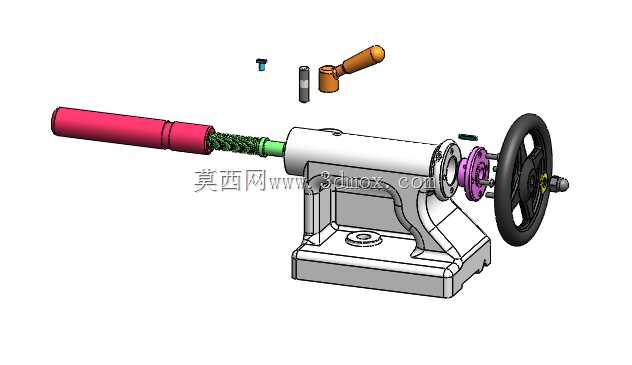

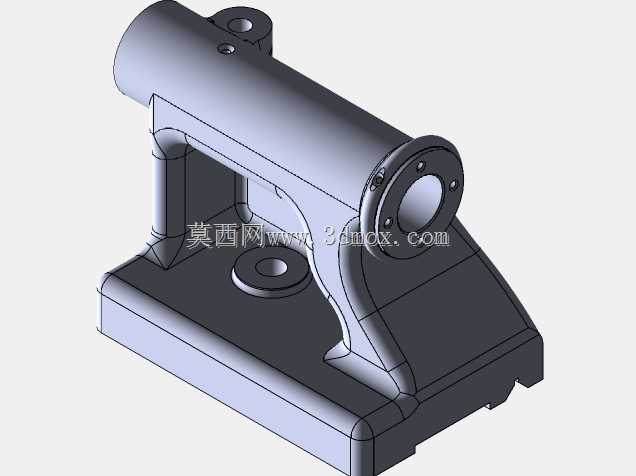

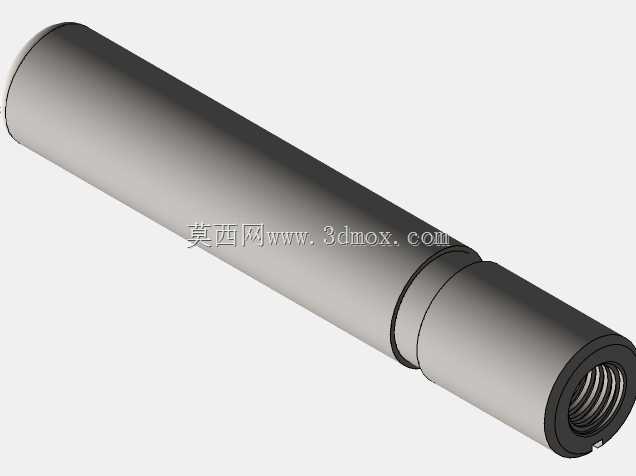

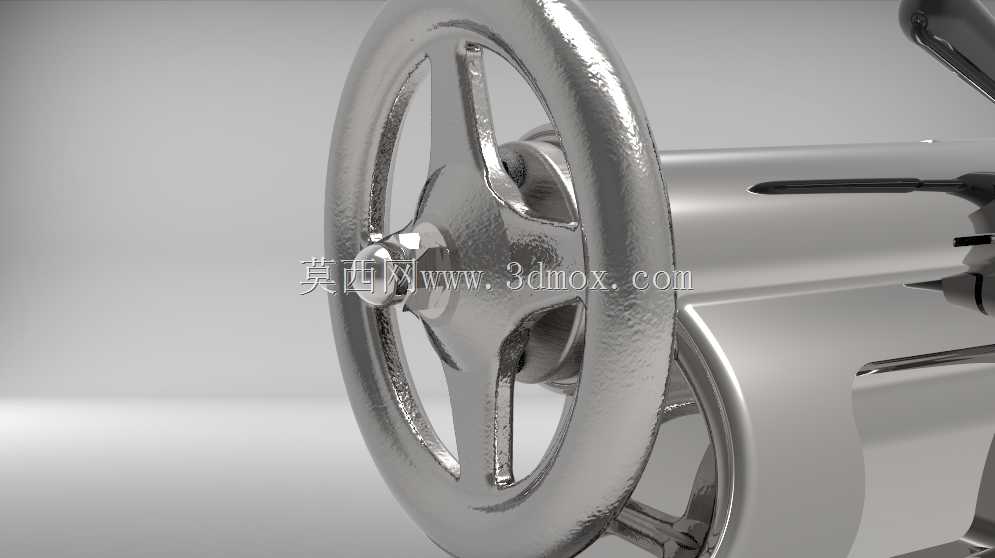

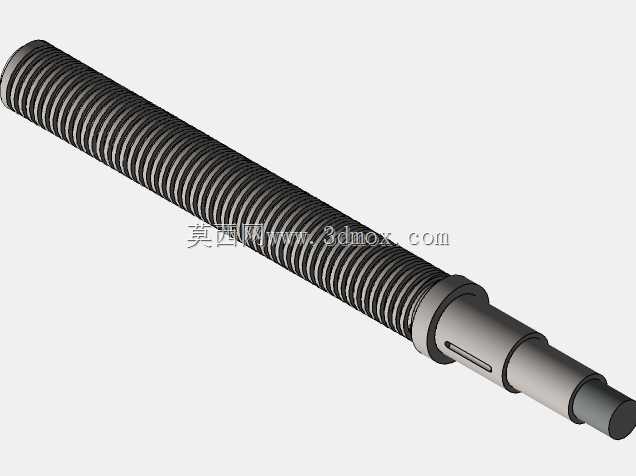

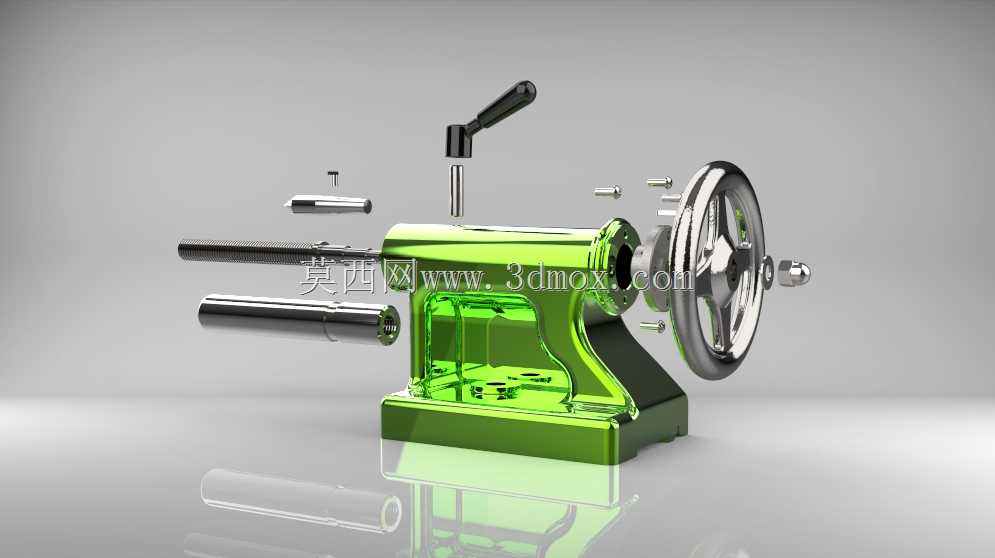

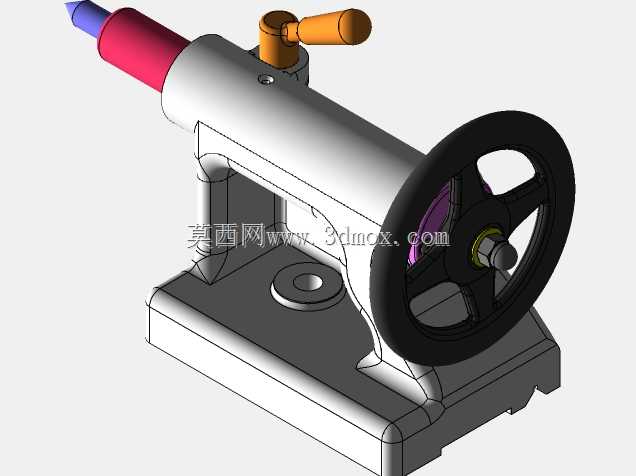

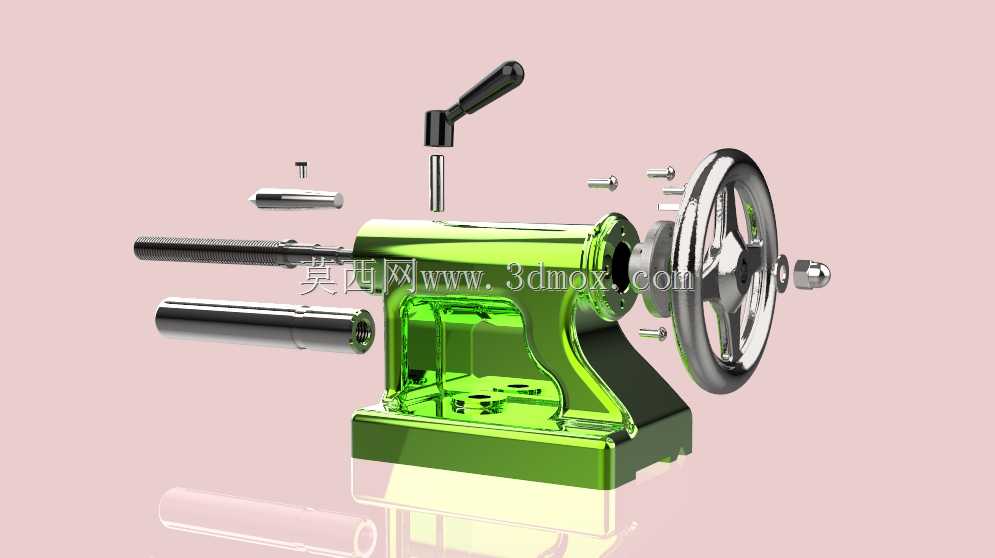

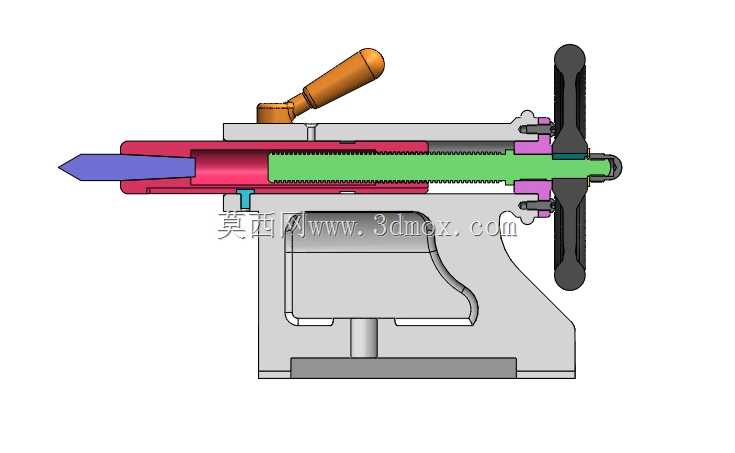

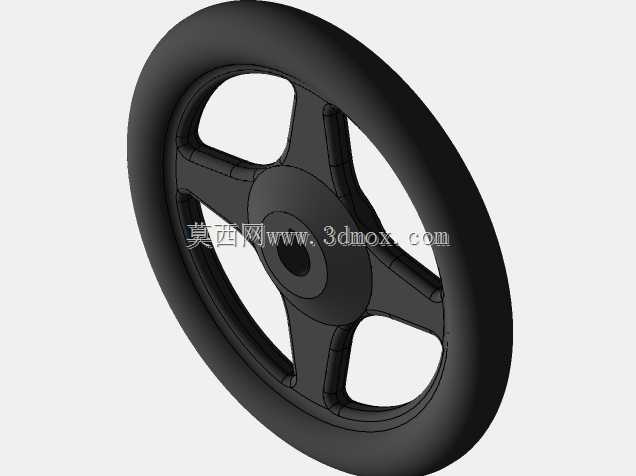

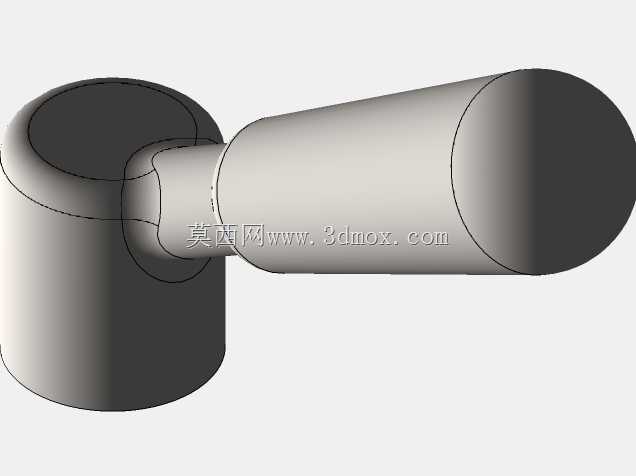

　　不需要二次装夹找正，能大幅提升轴类零件端面孔系的加工同轴度。这款尾座的结构设计完全遵循常规卧式车床尾座的成熟传动逻辑，手轮连接的丝杠副带动套筒做轴向伸缩，套筒的行程覆盖常规加工的顶尖伸出量需求，侧面的锁紧手柄可以在套筒调整到目标位置后快速锁死，避免加工过程中套筒移位影响加工精度；尾座本体与床身的连接采用压板锁紧结构，需要调整尾座偏移量车削锥面时，松开锁紧压板就能微调尾座的横向偏移量，偏移量的调节范围覆盖常规小锥度长轴的车削需求。建模过程中完全按照机械设计的装配约束关系搭建各零件的配合关系，套筒与尾座本体的配合采用间隙配合公差，保证套筒伸缩顺畅无卡滞，丝杠与螺母的配合预留了合理的磨损补偿间隙，手轮的转动阻尼符合实际操作的手感需求，

　　锁紧机构的偏心行程足够保证套筒锁紧后不会在切削力作用下发生窜动。从安装边界来看，尾座底部的导轨贴合面长度、压板的安装槽位置都与CA6140车床的床身导轨参数完全匹配，安装时不需要修改床身结构，尾座的整体高度与主轴中心高保持一致，保证顶尖顶紧工件时中心与主轴回转中心重合，不会出现工件装夹歪斜的问题；尾座的整体外形尺寸控制在合理范围内，移动到床身最靠近主轴的位置时不会与刀架、卡盘发生运动干涉，移动到床身尾端时也不会超出床身的导轨行程范围，完全适配CA6140车床的最大加工长度参数。
