小型铣床数控化改造DIY结构设计

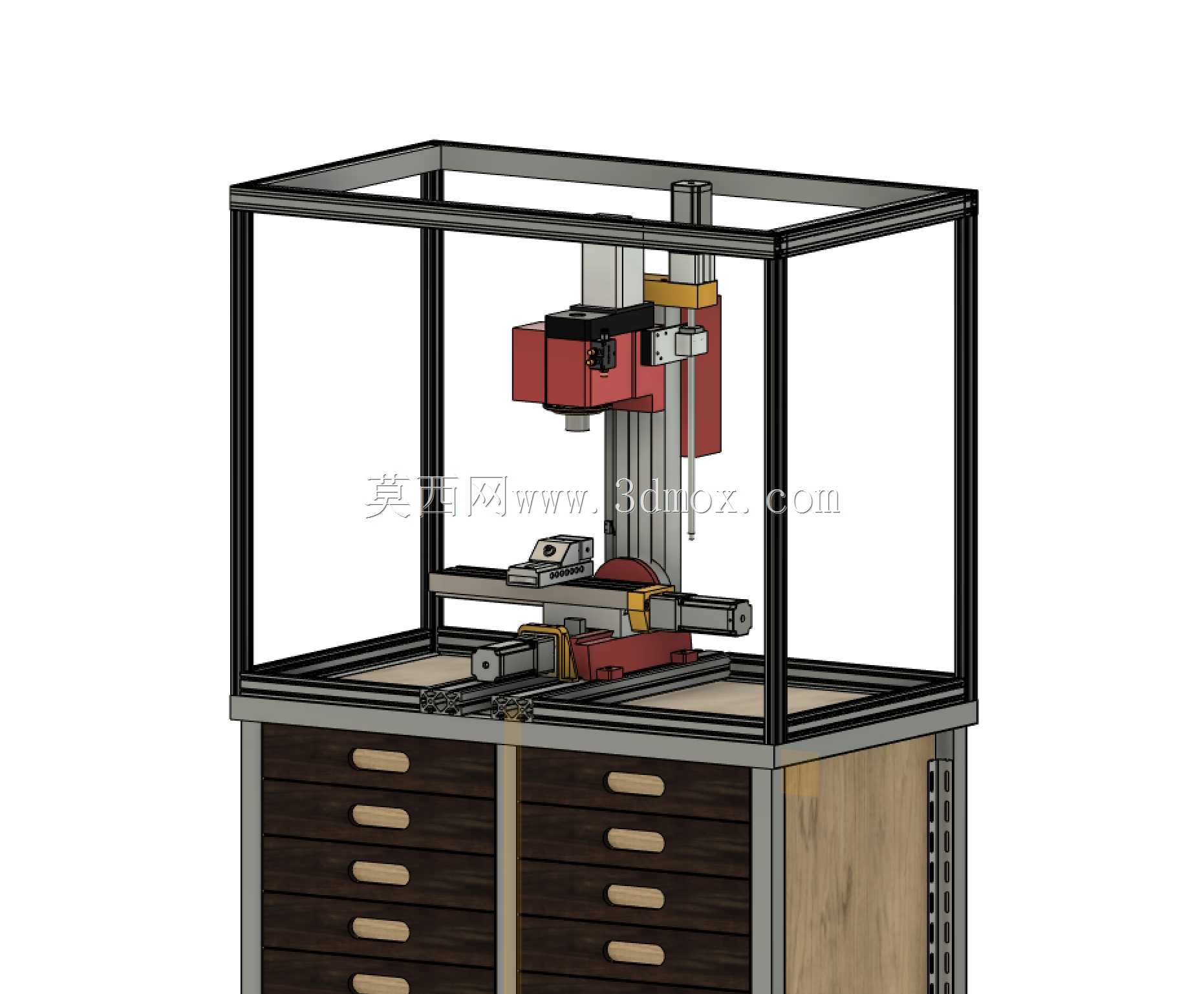

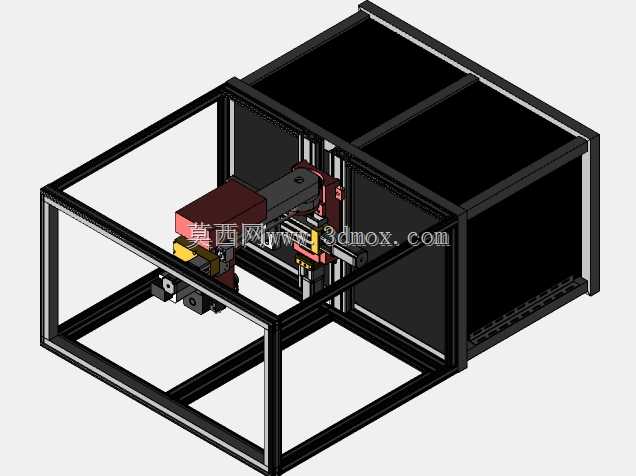

　　这套结构针对小型台式铣床的数控化改造场景设计，面向个人加工工坊、模型制作爱好者以及小型零件试制场景，解决普通手动铣床进给精度差、重复定位效率低的问题，无需依赖大型加工母机即可完成改造落地。整体结构采用铝型材搭建外防护框架，框架底部集成多抽储物柜体，可收纳加工刀具、量具、待加工坯料与常用工装配件，柜体上方预留机床本体安装平面，安装边界与原sieg sx2铣床的底座安装孔位完全匹配，无需对原机床底座进行破坏性打孔修改，改造后整体占地尺寸适配常规1.2米宽度工作台摆放，外框架高度控制在1.8米以内，满足普通车间、家庭工坊的层高安装要求。设计过程中充分考虑个人改造的加工条件限制，所有改造所需的非标连接零件均适配3D打印加工工艺，

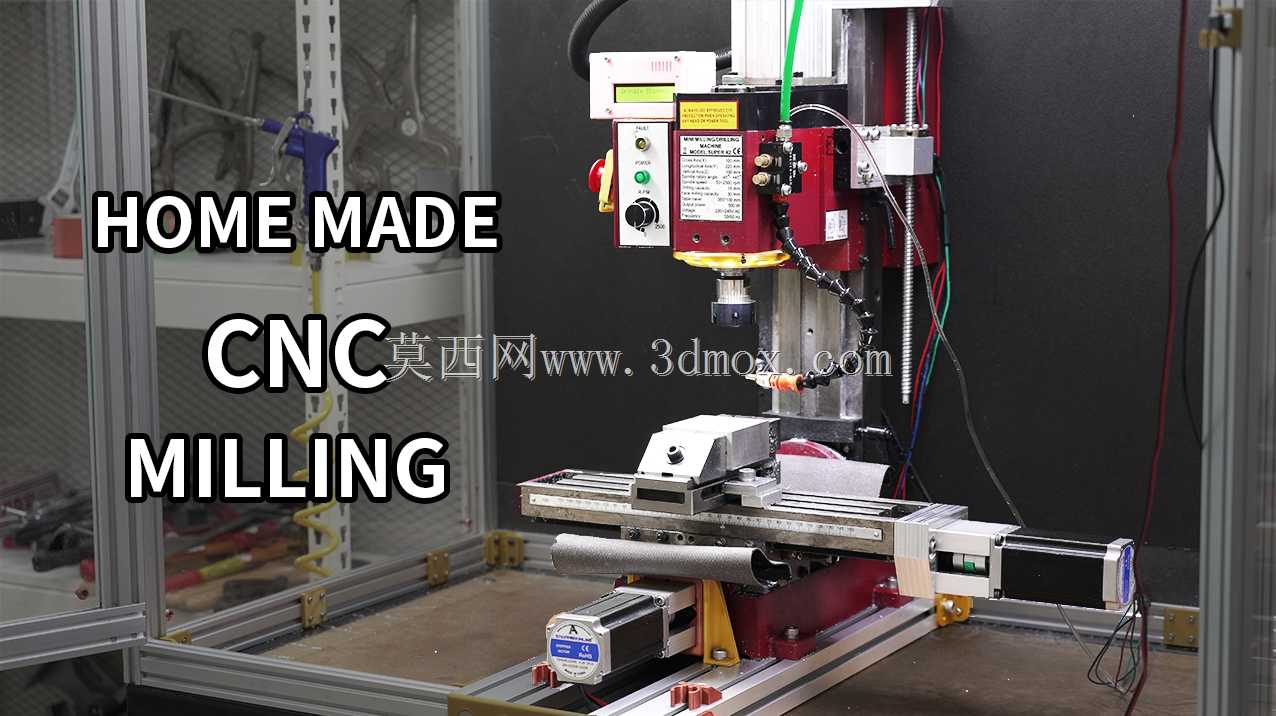

　　选用耐高温工程塑料打印的零件可承受铣削加工过程中的切削振动与进给负载，无需额外外协金属切削加工，降低改造门槛。进给轴部分采用模块化安装设计，X、Y、Z三个轴向的进给驱动组件均设计为独立安装单元，可分步完成单轴调试后再进行整体联调，每个轴向的行程限位位置预留了传感器安装位，可根据实际加工需求调整硬限位与软限位的触发位置，避免超程碰撞损坏主轴与刀具。外框架的透明防护面板采用插装式安装结构，可快速拆卸更换，加工过程中可阻挡切削液飞溅与切屑飞出，同时不影响观察加工状态，框架顶部预留了照明系统与冷却管路的走线槽，所有线缆均沿型材槽内布置，避免外露线缆被切屑刮损。改造后的设备可完成小型金属零件、非金属零件的铣削、钻孔、镗孔加工，

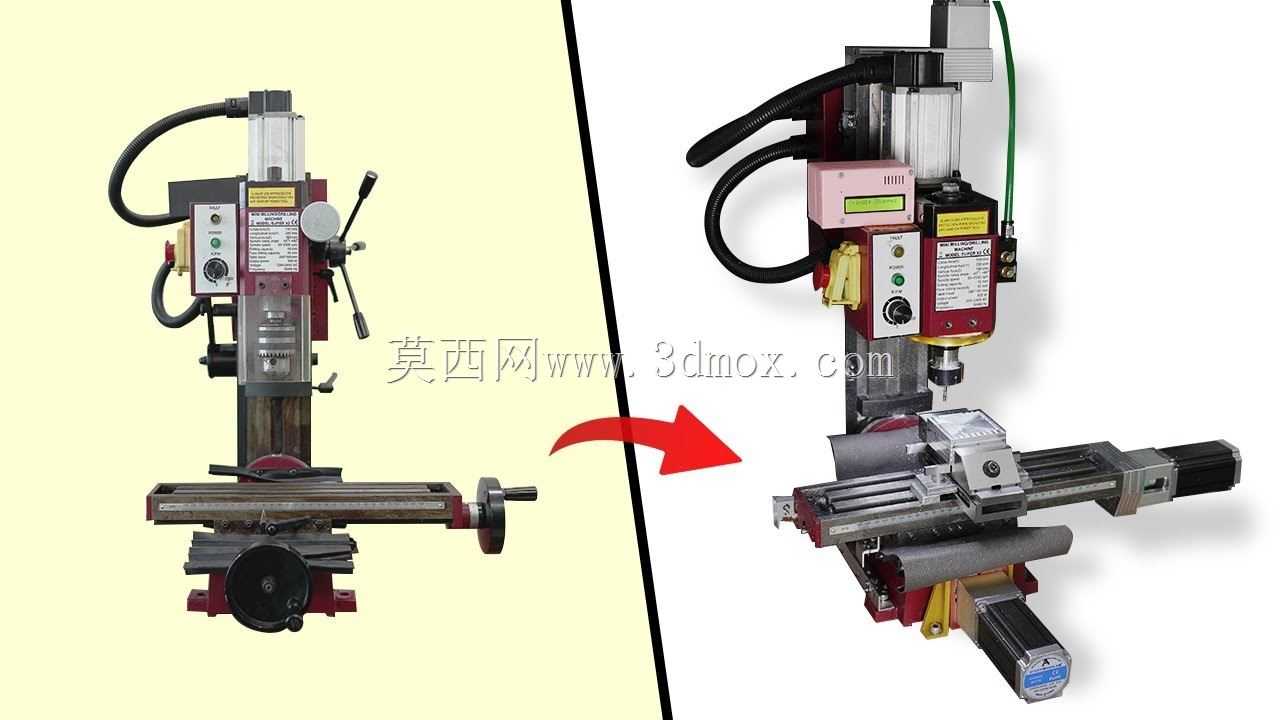

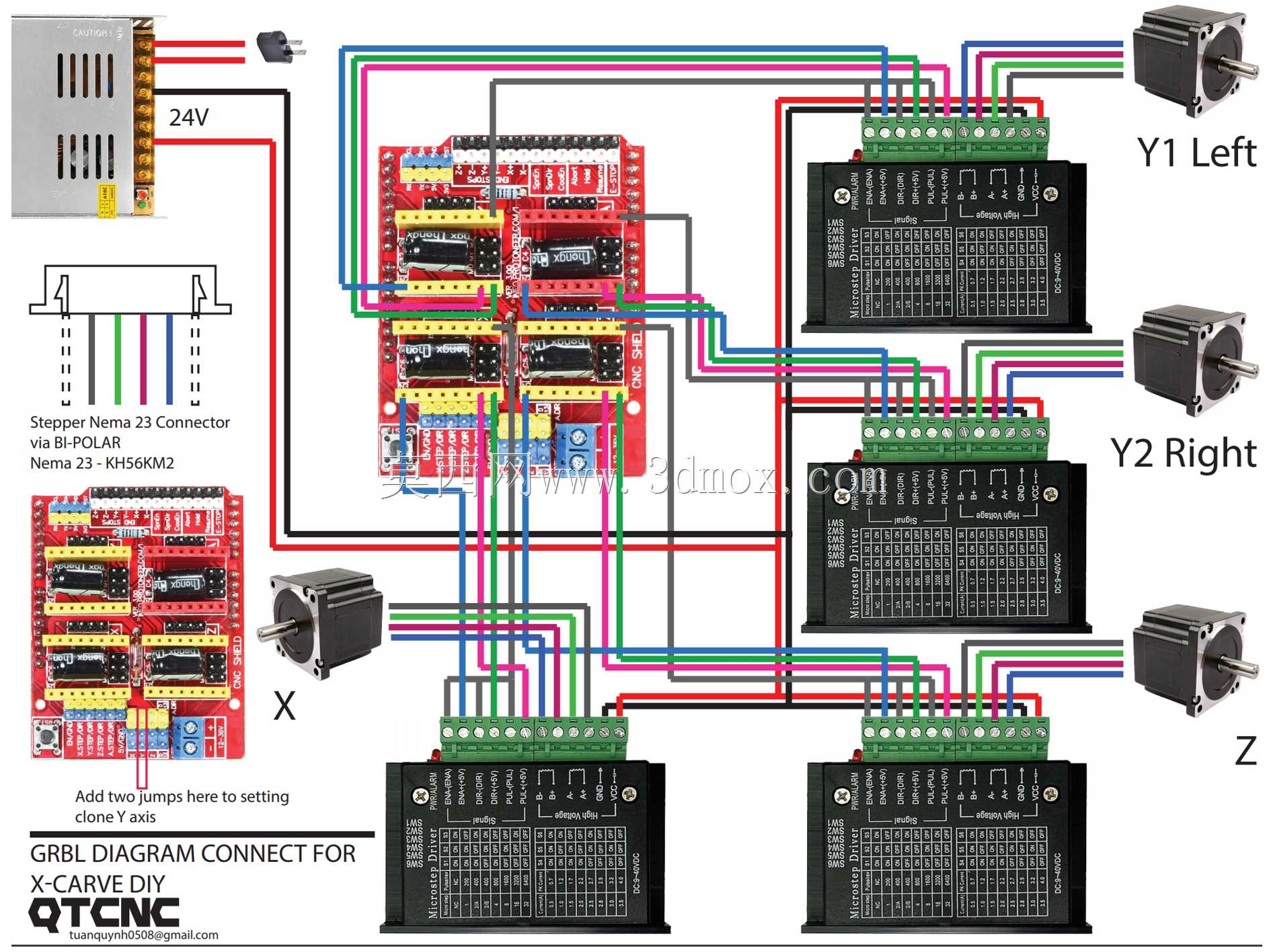

　　进给精度可满足模型零件、非标工装小零件的加工公差要求，相比原手动铣床，重复定位精度大幅提升，可完成简单曲面的自动走刀加工，适合小批量定制零件的试制加工。底部柜体采用木质板材与金属导轨结合的结构，抽屉承重满足常规刀具与坯料的存放需求，柜体侧面预留了电控系统安装空间，可将驱动板、电源模块集中布置在该区域，缩短驱动线缆长度，减少信号干扰。
