瓦楞纸箱码垛气动夹持执行机构

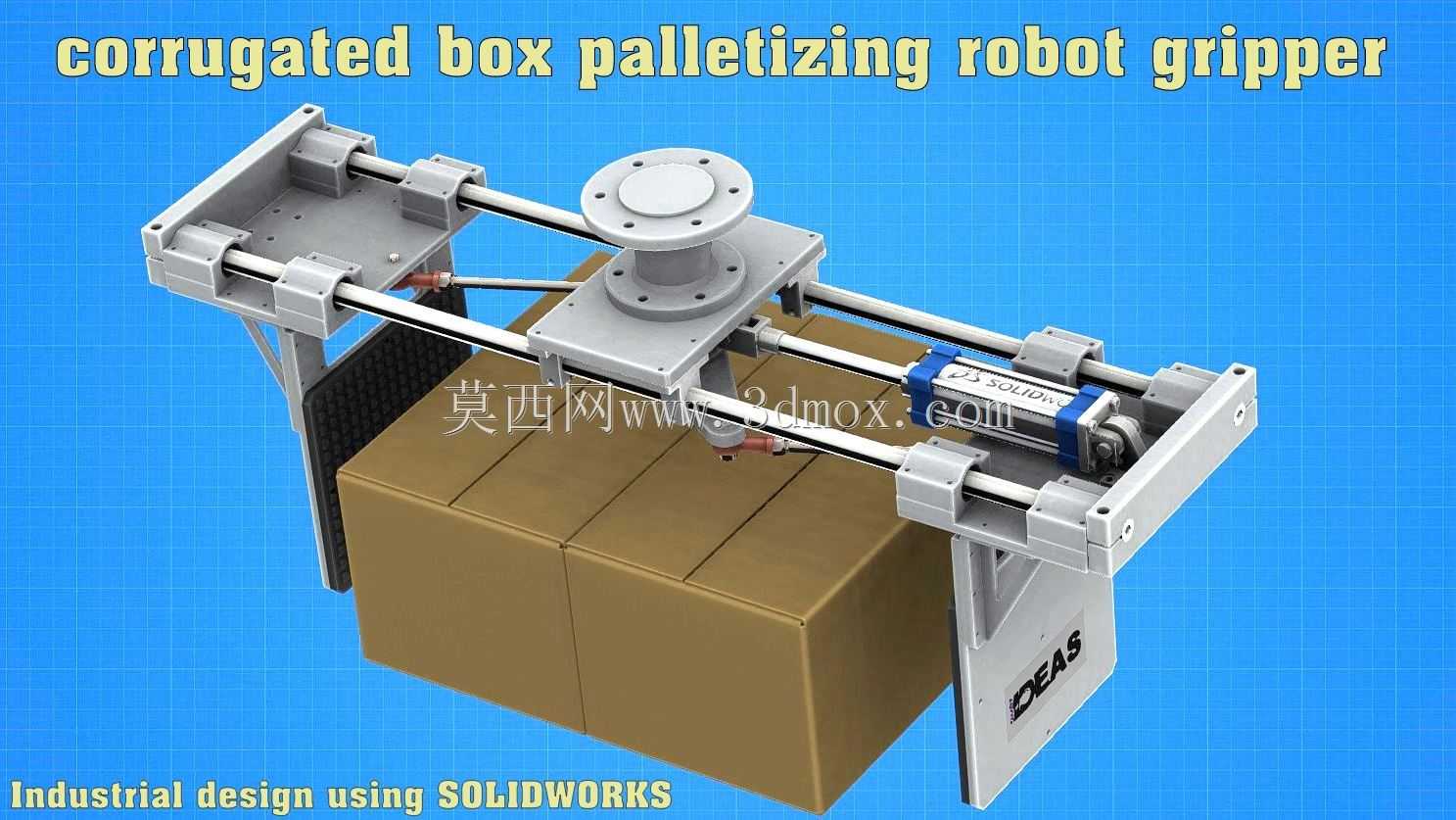

　　这款瓦楞纸箱码垛气动夹持器，是工业码垛机器人末端的核心执行部件，主要适配包装物流、快消品生产、仓储转运场景下的整列瓦楞纸箱抓取码放作业，可直接安装在六轴工业机器人、桁架机械手的末端法兰上，替代人工完成重负载纸箱的搬运、堆垛、拆垛工序，适配常规物流线常用的2列并排瓦楞纸箱整垛抓取，单组夹持行程可覆盖常规电商、食品、日化行业标准纸箱的宽度范围，安装法兰采用通用工业机器人末端接口尺寸，无需额外转接板即可完成快换对接。

　　从结构设计逻辑来看，整套夹持机构采用双导杆平行气爪作为动力核心，两根平行镀铬光杆作为导向支撑，搭配线性轴承实现夹臂的平稳往复运动，避免夹持过程中出现偏载卡滞；两侧夹臂内侧加装了防滑橡胶压垫，接触瓦楞纸箱时可通过橡胶形变增大接触摩擦力，同时不会压损纸箱表层瓦楞结构，即使纸箱表面存在轻微覆膜、印刷涂层也能保证夹持不打滑。中部的标准法兰连接座做了加厚加强处理，可承受码垛过程中快速启停带来的冲击载荷，法兰端面预留了标准定位销孔与螺栓孔，安装时可快速完成与机器人末端的同轴定位，保证夹持重心与机器人法兰回转中心重合，降低高速运动时的偏载力矩。

　　实际应用中，该夹持器可配合生产线的整列出料机构使用，当纸箱完成封箱、整列排列到位后，夹持器下行至纸箱上方，气动回路供气驱动两侧夹臂同步向内收拢，夹紧纸箱后机器人带动夹持器抬升、移动至码垛工位，到位后气爪松开完成纸箱放置，整套动作循环可适配12次/分钟以内的中速码垛节拍，不会出现掉箱、夹偏问题。夹臂的竖直段做了加长设计，可适配不同堆叠高度的纸箱组抓取，即使抓取两层叠放的纸箱也能保证足够的夹持接触高度，避免上层纸箱滑落。

　　安装边界方面，整套机构在完全收拢状态下的横向宽度适配标准托盘的内空尺寸，不会在码放时与托盘边缘、相邻码垛垛体发生干涉；气路接口全部设置在法兰座侧方，走线时可沿机器人手臂排布，不会随夹臂运动产生管路拉扯磨损。导向光杆两端设置了硬限位挡块，可限制夹臂的最大开合行程，避免气爪过行程损坏内部密封结构，日常维护时仅需定期给线性轴承加注润滑脂、检查橡胶压垫磨损情况即可，无需复杂的拆解保养。
