便携式可伸缩摄影支撑三脚架结构设计

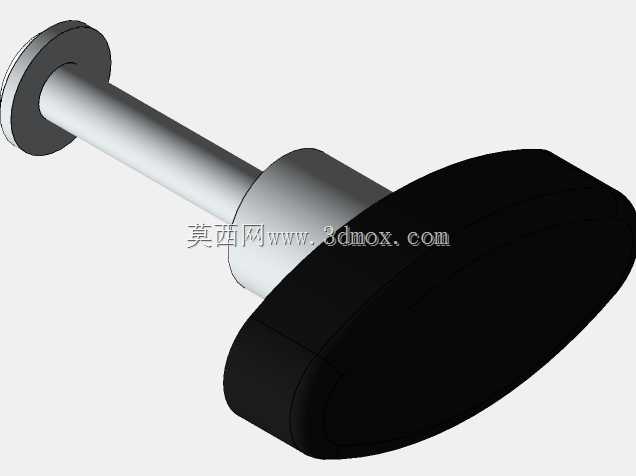

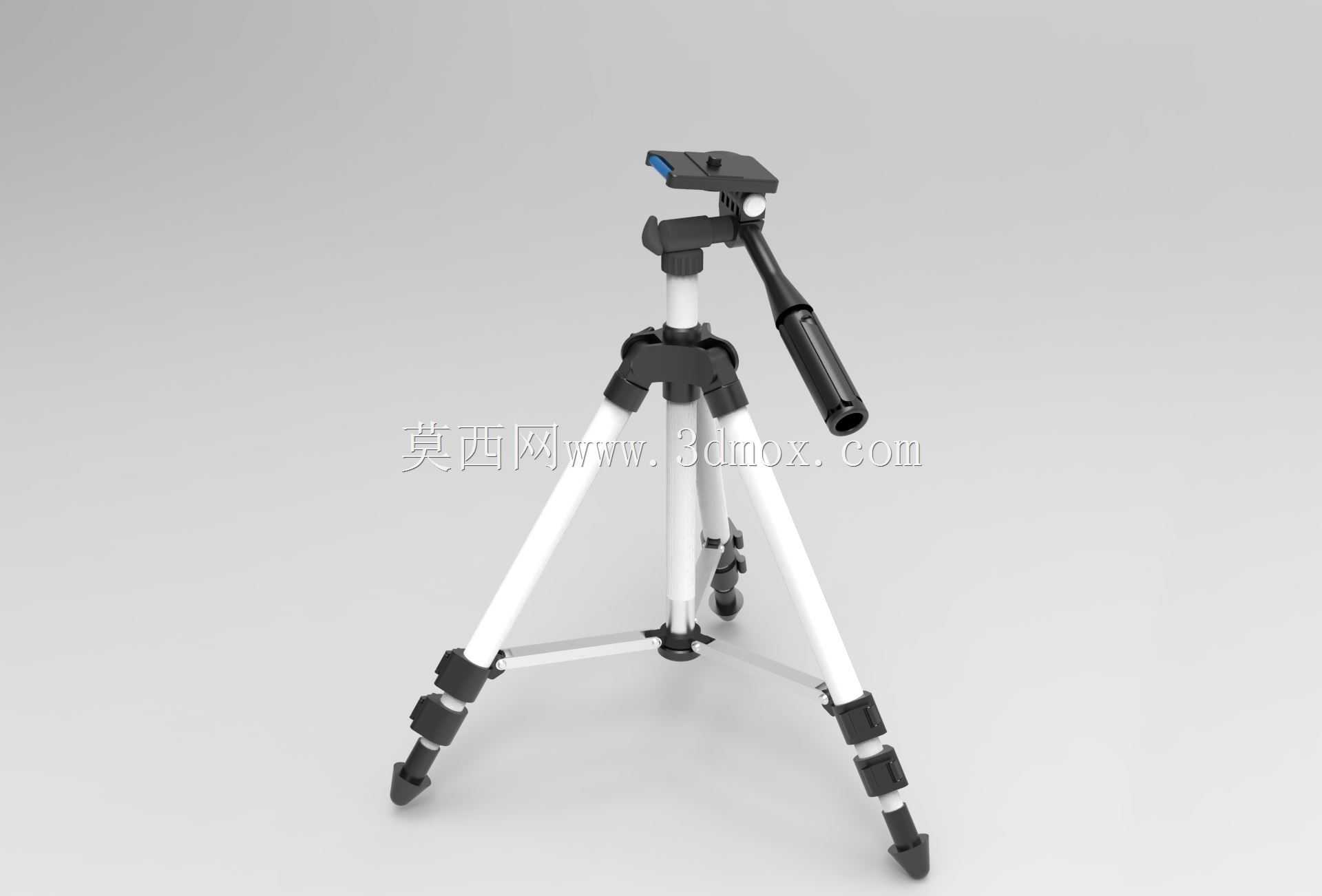

　　这款三脚架的结构设计围绕便携性与支撑稳定性的平衡展开，整体采用三段式可伸缩支腿结构，每段支腿之间通过快拆式锁紧箍实现长度固定，支腿完全收拢时整体长度可控制在300mm以内，完全展开后支撑高度可达1200mm，能够适配不同拍摄场景的高度需求。支腿末端采用带防滑纹理的橡胶脚垫，接触地面时可提供足够的静摩擦力，即使在光滑的瓷砖或木质地板上也能避免支撑滑移，支腿与中心基座的铰接位置设置了多档位角度限位结构，可根据地面平整度调整单根支腿的展开角度，最低可实现贴近地面的低角度支撑，适配微距拍摄等特殊工况。顶部的云台部分采用双向可调结构，水平方向可实现360度连续旋转，俯仰方向可在-90度到+90度范围内调整角度，

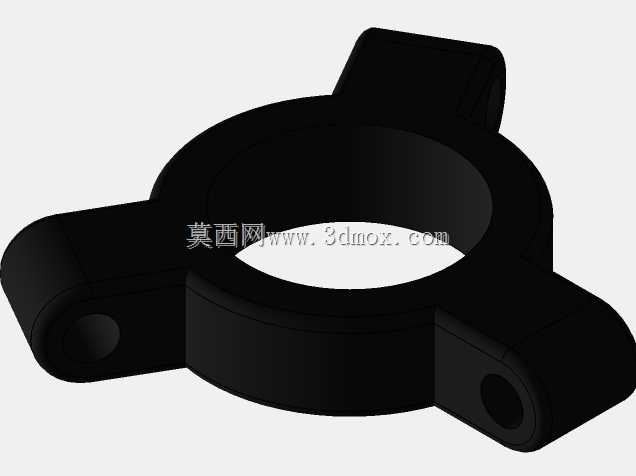

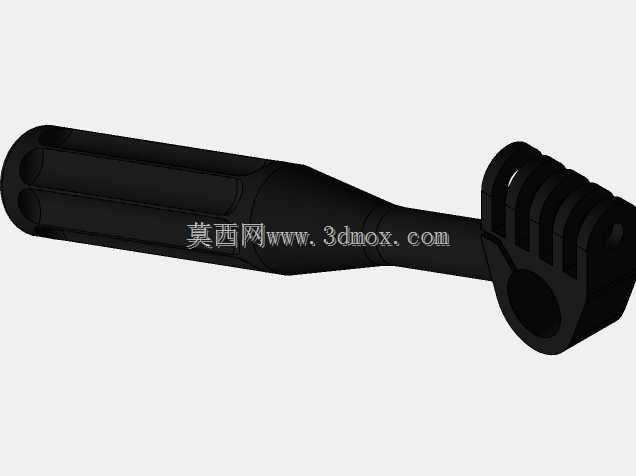

　　云台侧面设置了带防滑纹路的操作手柄，调整角度时可通过手柄实现单手操作，锁紧后云台的承载能力可达3kg，能够支撑主流的单反相机、小型摄像机以及三维扫描设备等载荷。中心连接基座采用高强度工程塑料与金属嵌件结合的结构，既控制了整体重量，又保证了支腿铰接位置的结构强度，避免长期使用后出现铰接松动的问题。在实际应用场景中，这类三脚架除了常规的摄影摄像支撑外，还可作为小型激光水平仪、便携式测距仪、小型检测探头的支撑载体，在设备安装调试、现场测绘、户外数据采集等场景中使用。设计过程中重点考虑了支腿展开时的受力分布，三根支腿完全展开后形成等边三角形支撑面，支撑面直径可达800mm，重心落在支撑面几何中心位置时，可抵抗水平方向的侧向推力，

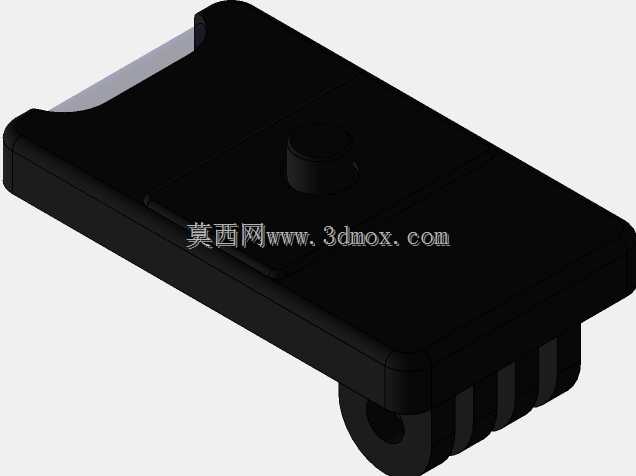

　　避免设备倾覆，支腿的截面采用圆管结构，在相同壁厚下拥有更高的抗弯强度，每段支腿的伸缩行程经过精准计算，收拢时各段支腿可完全嵌套，不会出现干涉问题。云台与支腿的连接位置设置了标准的1/4英寸通用安装螺孔，可适配绝大多数带标准安装接口的设备，无需额外转换配件即可快速安装。整体结构没有多余的复杂零件，日常维护时仅需定期在锁紧箍的橡胶圈位置涂抹少量润滑脂，即可保证伸缩操作的顺畅，铰接位置的销轴采用不锈钢材质，长期在潮湿户外环境使用也不会出现锈蚀卡滞的问题。
