BP313香蕉插头插座连接端子结构设计

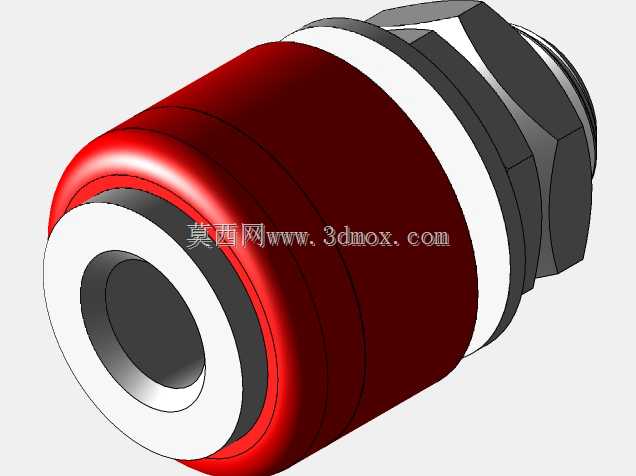

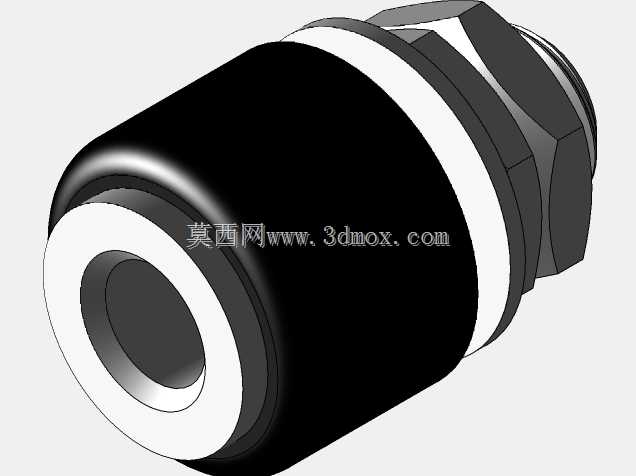

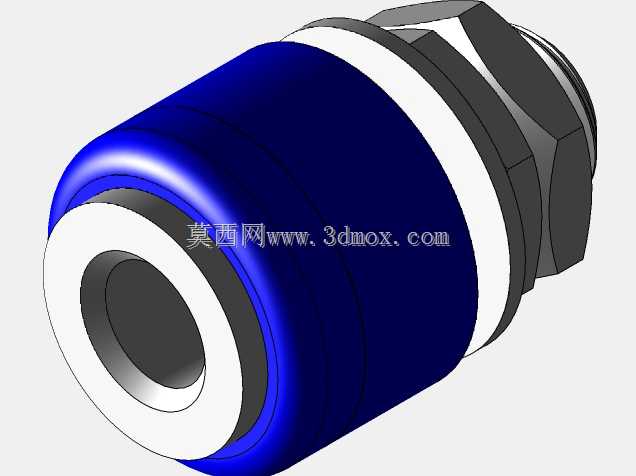

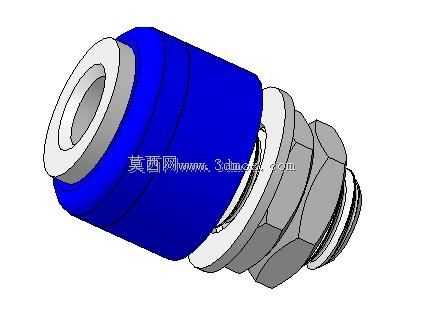

　　这类香蕉插头端子常被用在测试仪器、实验台架、低压电气控制柜的临时接线与固定信号传输场景中，核心作用是实现导线与设备端口的快速插拔连接，相比螺丝压接的端子，能大幅缩短现场接线、改线的操作时间，同时保证接触电阻稳定，避免长期使用后出现的接触松动、信号衰减问题。从结构设计来看，这款端子采用外六角安装基座，适配标准扳手拧紧作业，安装时可直接穿过设备面板的预制开孔，通过基座自带的螺纹与锁紧螺母配合，牢牢固定在面板或安装板上，不会因为反复插拔出现基座转动、移位的问题。前端的蓝色绝缘护套采用多段阶梯式结构，既可以在插拔时给操作人员提供足够的防滑握持面，也能在插头插合后覆盖金属导电部位，避免操作人员误触带电部分，

　　同时护套与金属基座之间设置了多层限位台阶，装配时可以直接通过台阶定位，不需要额外调整护套的安装位置，能有效提升批量装配的效率。金属接触部位采用弹性胀紧结构，插合时内部的弹性接触片会自动适配对应规格的香蕉插头，保证圆周方向的接触压力均匀，不会因为插头插入角度偏差出现局部接触不良的问题。设计过程中需要重点控制安装螺纹的公称尺寸与面板开孔的公差配合，通常安装开孔直径要比螺纹大径预留0.2-0.3mm的装配间隙，方便安装时快速对位，同时六角基座的对边尺寸要符合标准紧固件的尺寸规范，保证常规扳手可以直接操作，不需要定制专用工具。尾部的接线部位采用压接式结构，可适配不同线径的多股铜芯导线，压接后导线与端子的拉脱力能满足常规电气连接的强度要求，

　　不需要额外做焊锡处理，适合现场布线作业。绝缘护套的外径尺寸经过优化，在保证绝缘防护距离的前提下，尽可能缩小了端子的整体占用空间，当面板上需要密集布置多个这类端子时，相邻端子之间不会出现护套干涉的问题，最小中心距可以控制在18mm以内，能有效提升面板的空间利用率。金属部件的边缘都做了倒角处理，既可以避免装配时划伤操作人员的手部，也能在插头插入时起到导向作用，即使盲插也能顺利对位，不需要反复调整插头角度。在实际选型应用中，这类端子需要根据回路的额定电流选择对应接触件直径的规格，同时要确认安装面板的厚度在基座螺纹的有效夹持范围内，避免出现锁紧螺母无法完全固定的问题，三维建模时需要重点还原弹性接触片的胀紧行程、六角基座的对边尺寸、绝缘护套的阶梯限位结构，保证生成的工程图可以直接用于生产加工，装配干涉检查时要模拟插头完全插入后的状态，确认护套与插头尾部的绝缘部位完全贴合，没有裸露的带电间隙。
