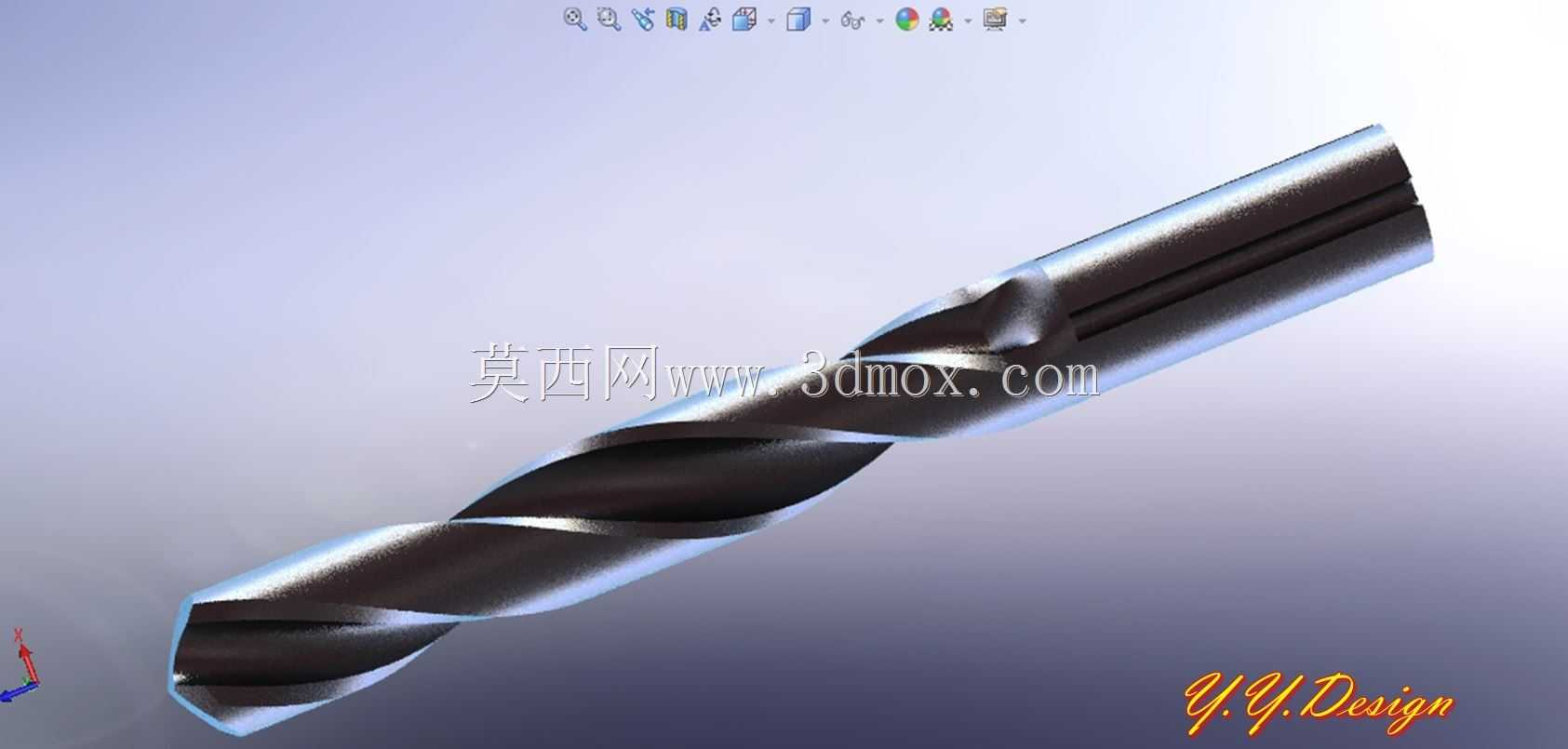

机床加工用Matkap Ucu切削钻头结构设计

　　这款切削钻头主要适配立式钻床、车床尾座钻孔工位以及加工中心的钻削工序，覆盖普通碳钢、铝合金、铜件等常见金属材料的实体钻孔、扩孔作业场景，在机械加工车间的小批量零件生产、工装夹具配做孔位、设备维修现场配钻作业中都能适配，能满足常规孔位加工的精度与排屑需求。从结构设计逻辑来看，这款钻头采用了经典的麻花钻构型优化思路，切削部分的主切削刃做了对称修磨处理，两刃的轴向跳动控制在0.02mm以内，避免钻孔过程中出现孔径偏大、孔壁偏斜的问题；横刃部分做了窄化修磨，能有效降低轴向进给力，减少机床主轴的负载，尤其是在手动进给的钻床作业中，能明显降低操作人员的施力强度，避免进给量突变导致的钻头崩刃问题。排屑槽的螺旋角设置为30度，

　　这个角度在兼顾排屑顺畅度的同时，也能保证钻芯部分的结构强度，不会因为槽型过深导致钻芯刚性不足，在加工深度为3倍直径的孔位时，铁屑能沿着螺旋槽顺利排出，不会出现铁屑堵塞在孔内刮伤孔壁、甚至扭断钻头的情况。从安装边界来看，这款钻头采用标准莫氏锥柄构型，能直接适配对应规格的钻床主轴锥孔、车床尾座套筒，不需要额外加装过渡套就能保证装夹同轴度，柄部的扁尾结构能传递足够的切削扭矩，在大进给量切削时也不会出现锥柄打滑的问题。钻头的工作部分总长度做了分段设计，切削段的硬度做了差异化处理，刃口部分硬度满足高速切削的耐磨需求，柄部保持足够的韧性，避免装夹受力时出现柄部断裂的问题。实际使用中，这款钻头在加工普通Q235钢板时，配合常规的乳化液冷却，

　　能稳定保持孔位的尺寸公差在IT10级以内，孔壁粗糙度能达到Ra3.2的水平，不需要后续额外的铰孔工序就能满足常规的螺栓过孔、定位销底孔的加工要求。针对斜面孔、曲面开孔的场景，这款钻头的钻芯厚度做了适度加厚，横刃的定心性能更好，不会在接触工件表面时出现滑移跑偏的问题，不需要提前打中心孔就能直接在斜面上完成钻孔作业，能减少工序步骤，提升现场加工的效率。在日常维护层面，这款钻头的刃磨角度适配普通砂轮机的手工修磨，车间操作人员不需要专用的刃磨设备，就能按照标准角度完成主切削刃的修复，重复刃磨后依然能保持稳定的切削性能，能降低刀具的使用成本。
