水力发电厂用壳式润滑油冷却装置

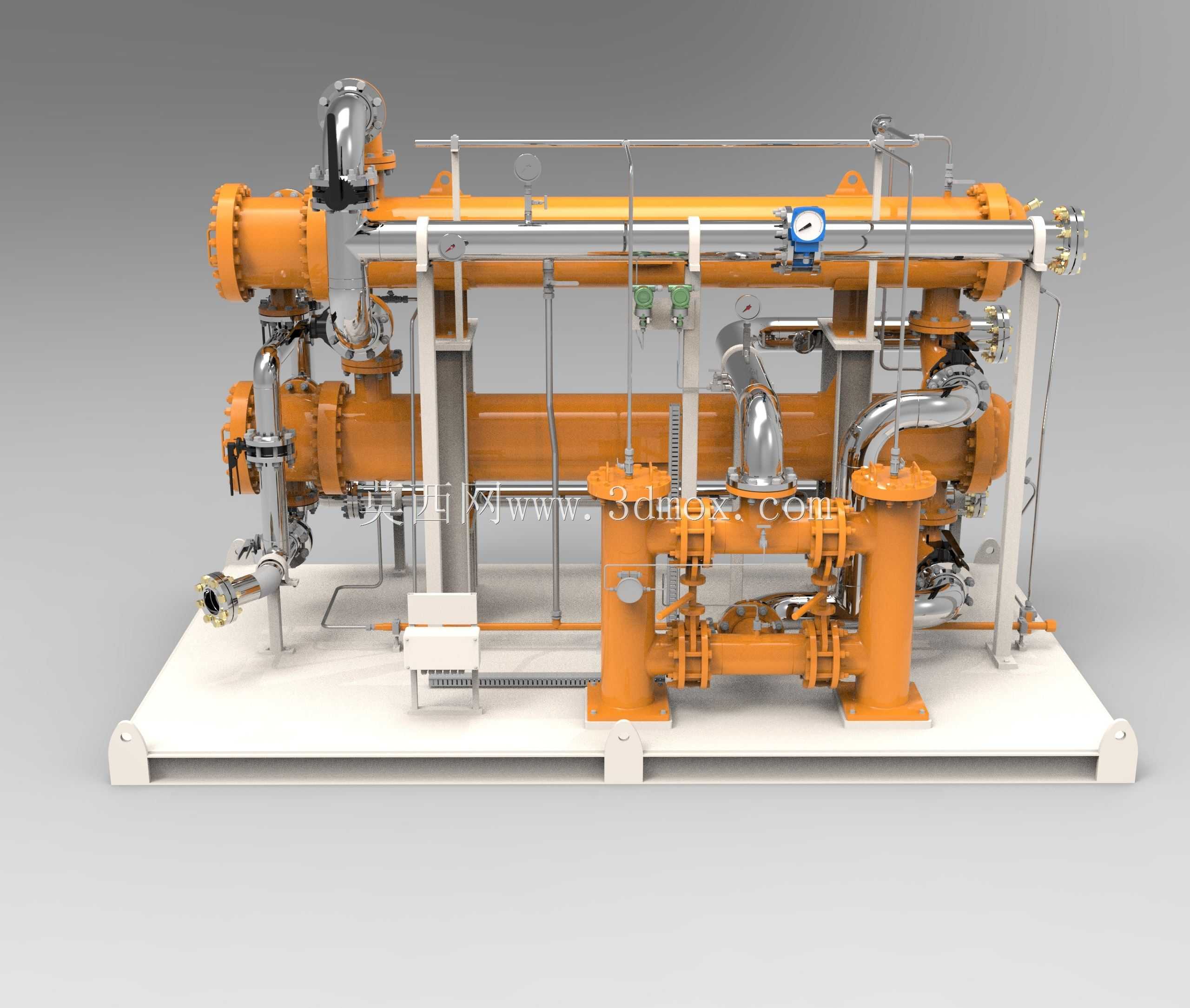

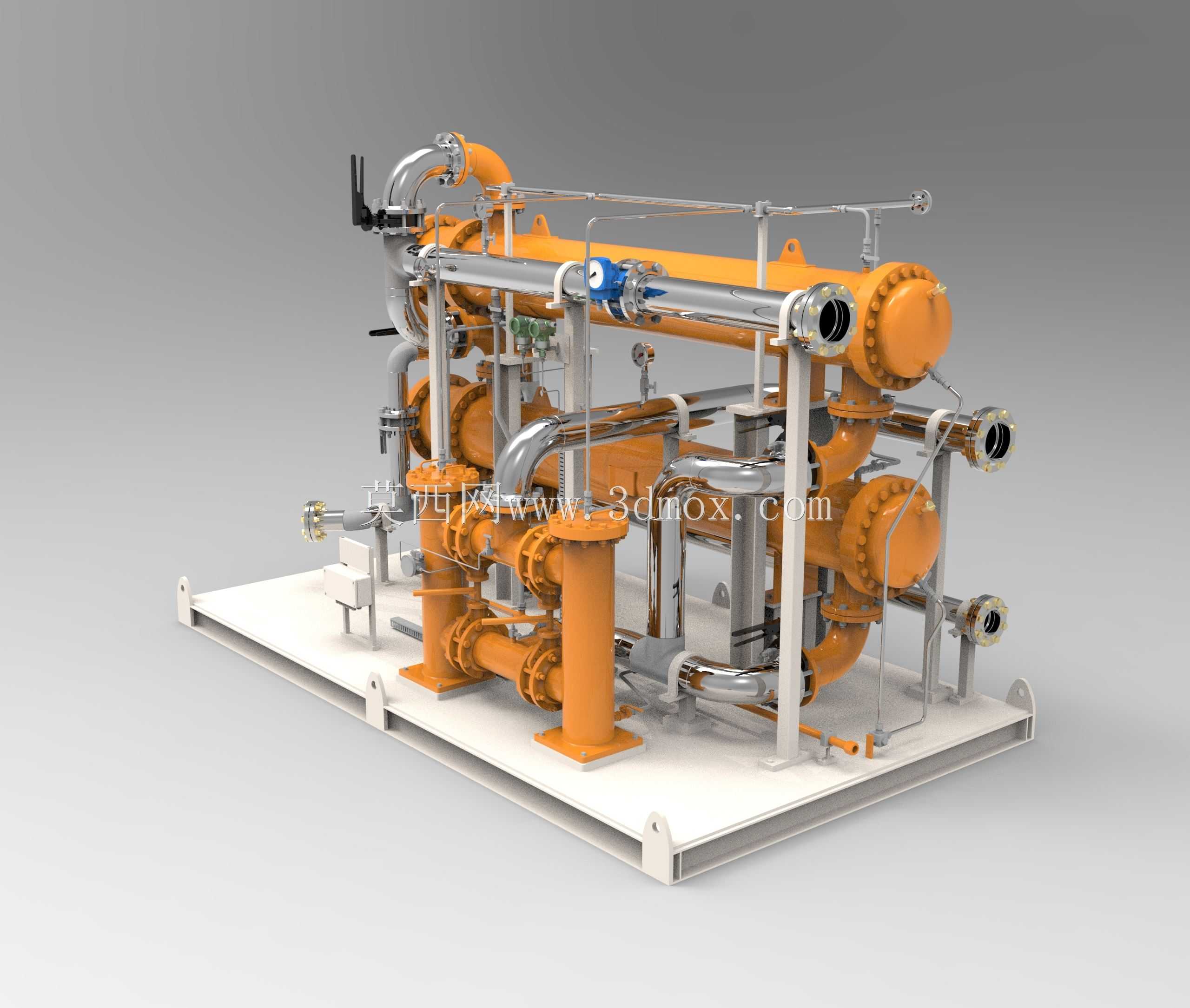

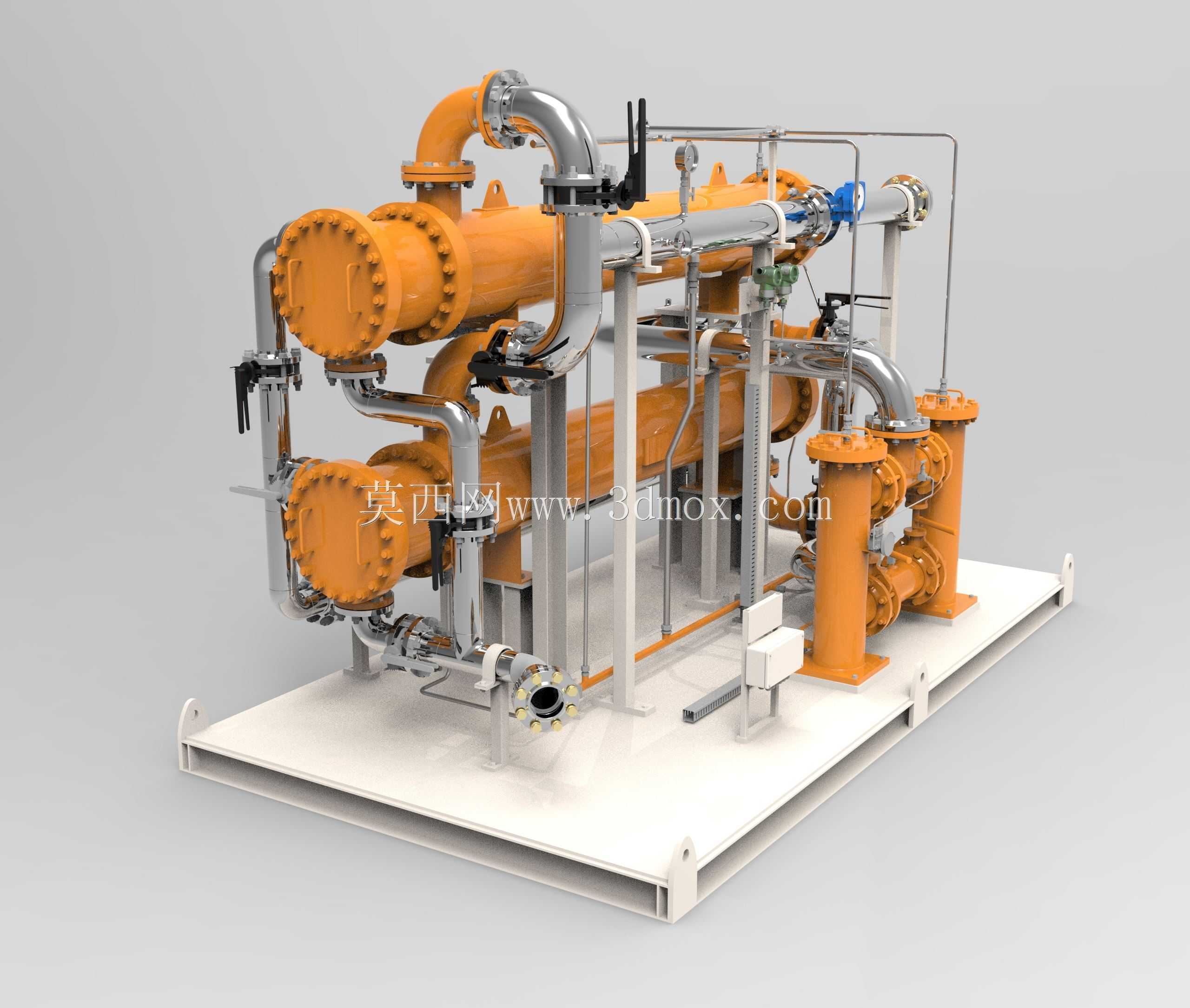

　　这套壳式润滑油装置核心服务于水力发电机组的轴承润滑回路，承担上游高温润滑油的冷却降温职能，适配VG46标号汽轮润滑油的工况输送要求，是水电厂润滑保障系统里的核心集成单元。整套装置采用撬装一体式底座设计，所有管路、阀组、换热筒体、支撑结构全部集成在一块带吊装孔、安装地脚的钢制底座上，现场安装时仅需对接进出油口、冷却水接口与控制信号线即可完成投用，省去了现场散件拼装配管的工序，能大幅缩短现场施工周期。从结构布局来看，多组卧式壳管式换热筒体沿底座纵向排布，橙色涂装的承压筒体承担油-水换热的核心职能，润滑油走壳程、冷却水走管程的流道设计，既保证了足够的换热接触面积，也方便后期拆解清理管程的水垢杂质。管路系统采用不同管径的无缝钢管搭配弯头、

　　法兰连接，管路上设置了手动截止阀、流量视镜、温度测口、压力取源部件，运维人员可直接在现场观察油路通断状态，也可外接仪表实时监测进出油的温度、压力参数，判断换热效率是否符合运行要求。支撑结构采用型钢焊接框架，所有管路的承重位置都设置了管托固定，避免设备运输、运行过程中管路出现振动位移，法兰连接处全部采用凹凸面密封结构，适配润滑油介质的密封要求，杜绝运行过程中的渗漏风险。设计阶段充分考虑了水电厂厂房的安装边界，整套装置的宽度控制在常规厂房巡检通道的通行允许范围内，底座的地脚螺栓孔间距匹配通用设备基础的预留尺寸，吊装点设置在底座四角的吊装孔位置，可直接采用厂房内的桥式起重机完成整体吊装就位。流道设计上特意做了缓流处理，

　　避免润滑油在壳程内出现偏流、短路的问题，保证所有换热管表面都能与高温油液充分接触，换热后的油温可稳定控制在轴承运行允许的温度区间内，避免轴承因润滑温度过高出现烧瓦、磨损加剧的故障。管路上的阀组选型全部采用耐油、耐压的工业级产品，操作手柄的设置位置预留了足够的操作空间，运维人员站在巡检通道侧即可完成所有阀门的开关操作，不需要探身到设备间隙内，降低了日常运维的操作风险。整套装置的布局做了重心优化，重型换热筒体全部靠近底座中心位置布置，降低整体重心高度，运输过程中不会出现侧翻风险，外部管路的排布整齐有序，所有管路的走向都做了圆弧过渡处理，减少油液流动的沿程阻力，降低油泵的输出负载。
