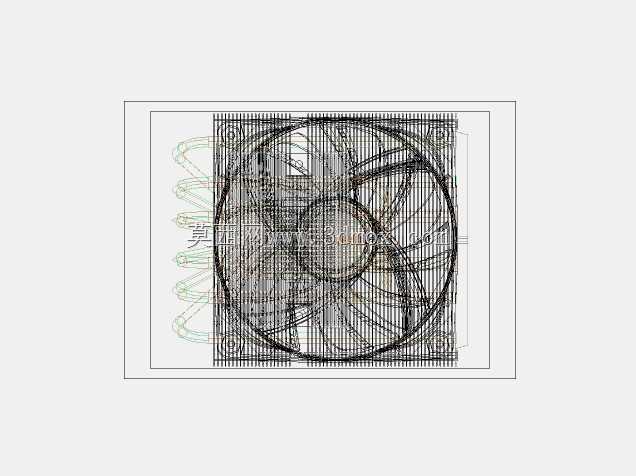

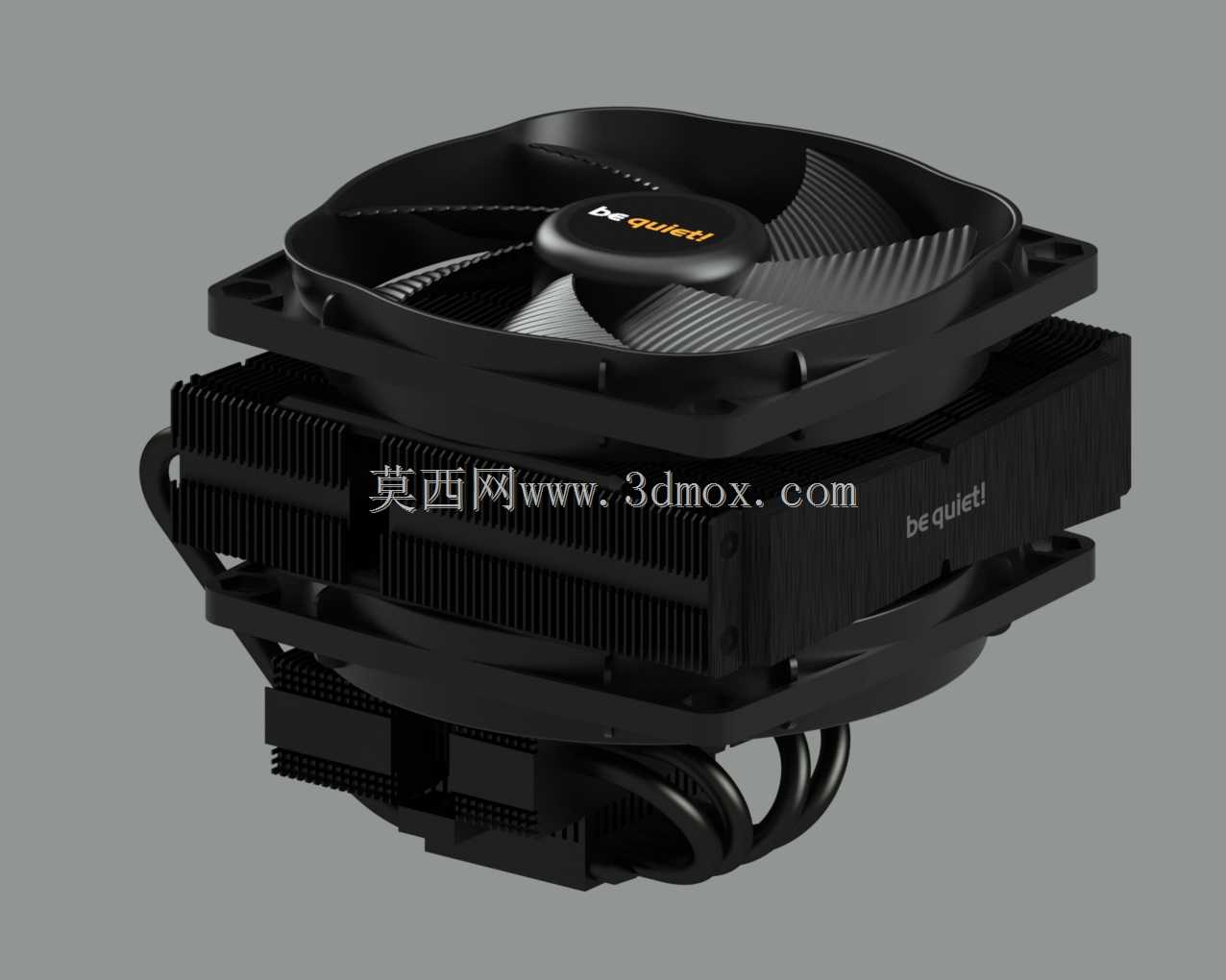

下压式CPU风冷散热器结构三维设计

　　这款下压式CPU风冷散热结构，主要面向紧凑型ITX机箱、薄型HTPC主机这类对安装空间有严格限制的装机场景，区别于塔式侧吹散热器的纵向空间占用，该结构采用横向出风的下沉式气流设计，可同时覆盖CPU周边的主板供电模块、内存区域进行辅助散热，适配小机箱内部风道紧凑、无多余纵向空间的安装环境。从结构设计来看，散热主体采用穿FIN工艺的铝制鳍片组，搭配多根弯折优化的热管，热管与底座采用直触或焊接工艺，保证热量从CPU表面快速传导至鳍片阵列，鳍片之间的间距经过气流优化，避免高密鳍片带来的风阻过大问题，同时兼顾散热效率与运行噪音控制。顶部搭载的轴流风扇采用框体一体化固定结构，风扇四角预留减震安装位，可减少运行时的共振传递，

　　风扇扇叶采用曲面导流设计，在较低转速下即可推动足够气流穿过鳍片间隙，实现静音与散热性能的平衡。安装边界方面，该结构严格遵循主流CPU插槽的安装孔位标准，整体高度控制在薄型机箱可容纳的范围内，不会与高马甲内存、主板散热装甲产生安装干涉，底座接触面平整度满足CPU散热的接触要求，可保证导热介质均匀填充，减少接触热阻。设计过程中对鳍片的裁切形状、热管的弯折半径都做了尺寸校核，既保证热管的导热效率不受过度弯折的影响，也让整体结构的重量控制在主板可承受的载荷范围内，避免长期使用后主板出现变形问题。气流路径设计上，风扇从顶部吸入冷空气，穿过鳍片组后向四周水平吹出，气流可直接扫过CPU周边的供电MOS管、内存颗粒等发热元件，

　　解决小机箱内周边元件散热不足的问题，相比塔式散热器仅针对CPU散热的特性，这种下压结构更适合空间紧凑、元件布局密集的小型主机平台。结构的固定扣具采用多平台兼容设计，可适配不同世代的主流CPU插槽，安装时无需额外拆卸主板即可完成固定，扣具的压力分布经过调校，保证底座与CPU表面均匀贴合，不会出现压力不均导致的局部散热效率下降问题。鳍片边缘做了钝化处理，避免安装过程中划伤操作人员，整体结构无多余突出部件，适配机箱内部狭小的操作空间，在三维建模过程中所有配合尺寸都经过实际测量校验，各部件的装配间隙符合机械加工与组装的公差要求，可直接用于散热结构的方案验证、改装设计参考。
