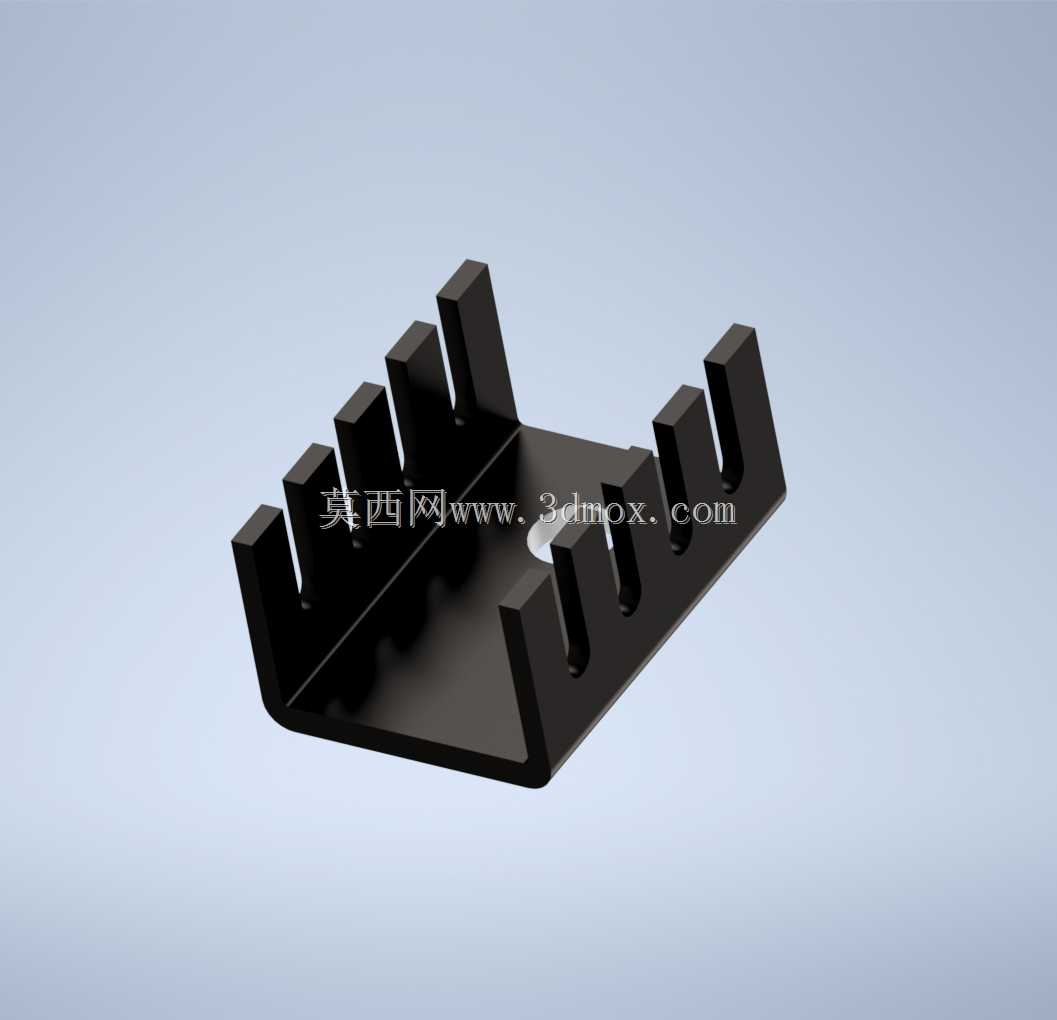

TO-220封装黑色鳍片式散热器件结构

　　在中小功率电力电子设备的结构设计环节，散热组件的选型与适配直接决定功率器件的长期工作稳定性，这款适配TO-220封装功率器件的黑色鳍片散热器，是针对24W级耗散功率场景开发的专用散热结构。从实际应用场景来看，这类散热器广泛覆盖线性稳压电源、小功率电机驱动板、固态继电器模组、低压逆变模块等板载功率器件的散热需求，在工业控制板卡、消费类电源适配器、小型工控设备内部的板级散热场景中，这类小尺寸散热器的安装适配性、散热效率表现，会直接影响功率器件的结温控制水平，避免器件因长期超温出现参数漂移、寿命折损甚至热击穿失效。

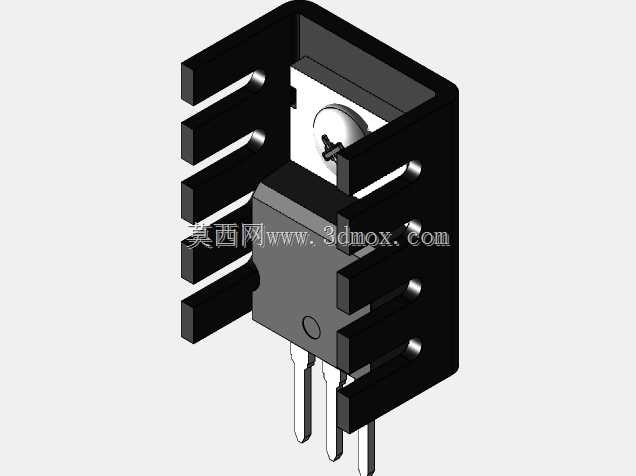

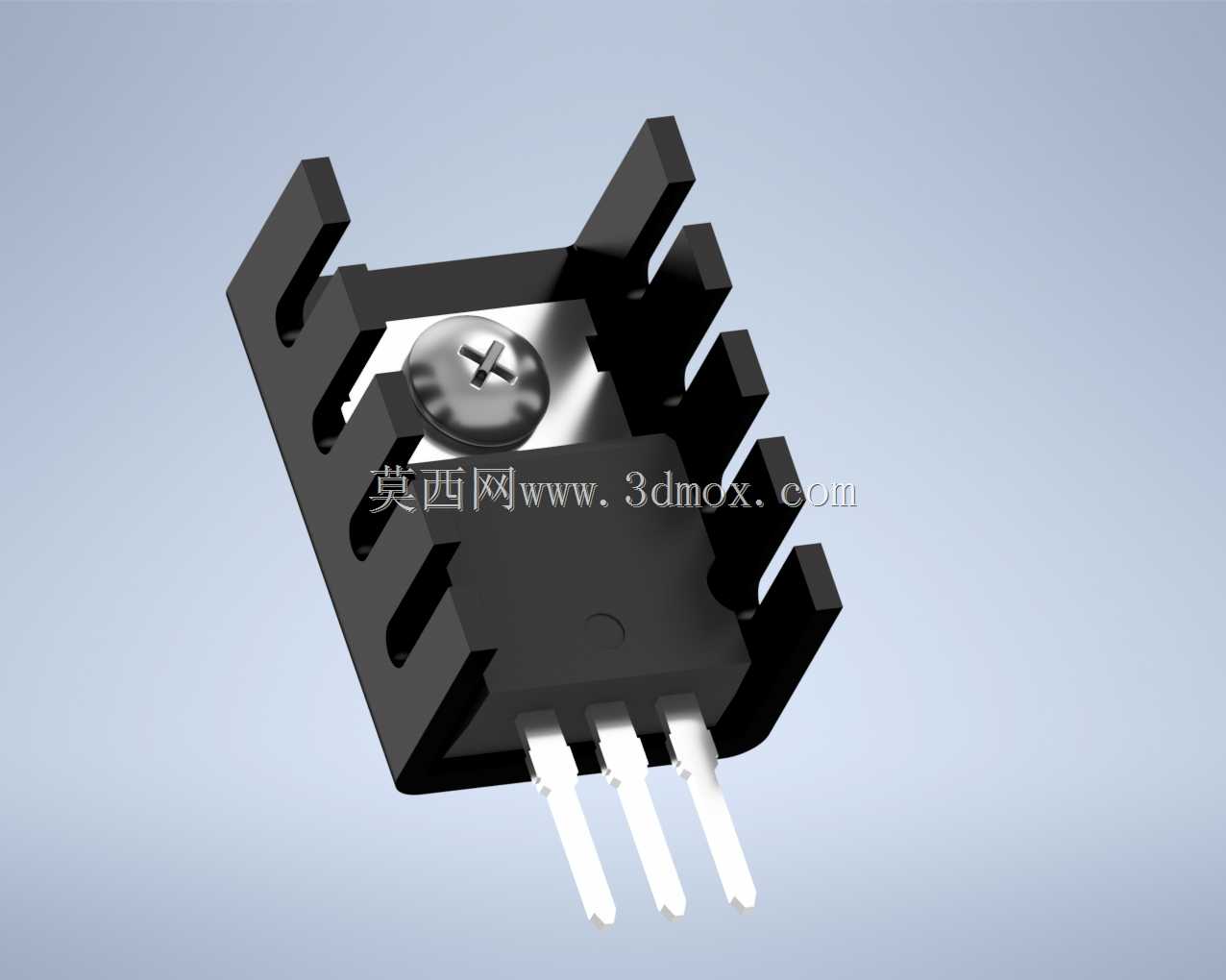

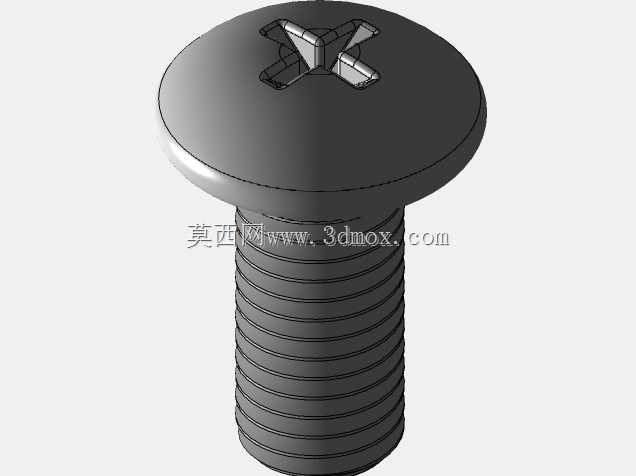

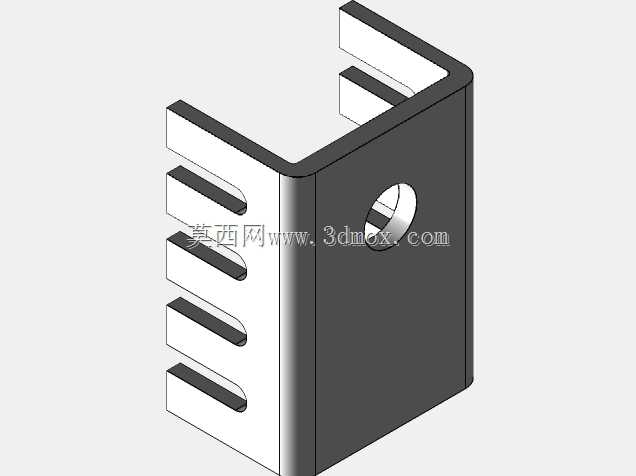

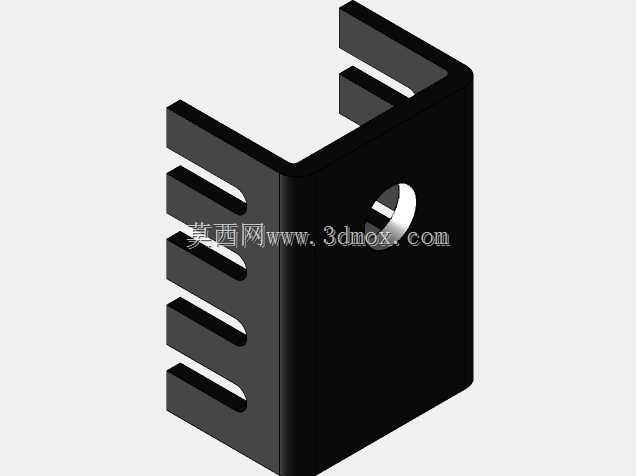

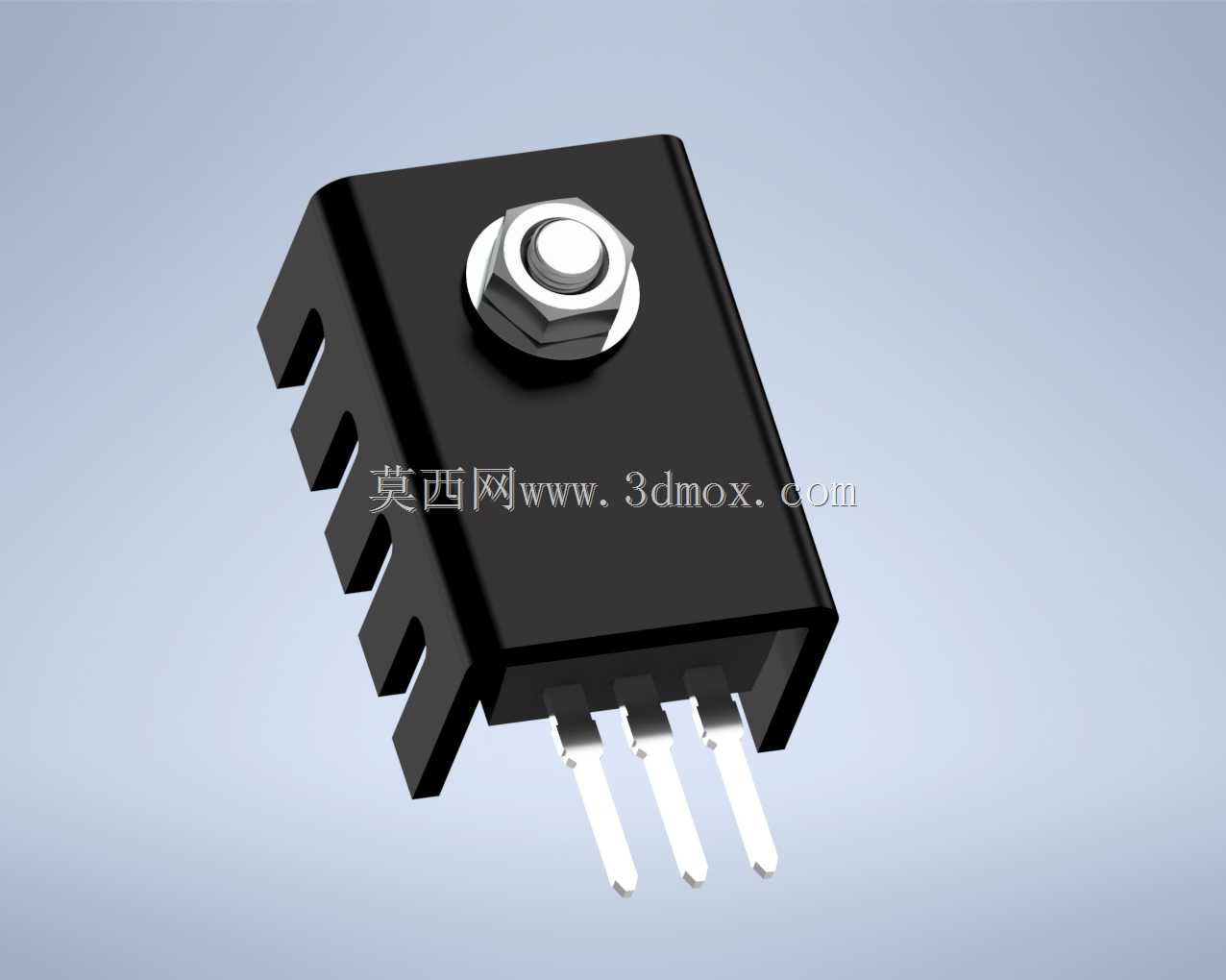

　　从结构设计思路来看，这款散热器采用等距直鳍片的挤出成型结构，鳍片间距经过优化，既保证自然对流场景下空气可以在鳍片间隙内顺畅流通，带走鳍片表面的传导热量，又能在有限的安装投影面积内最大化拓展散热接触面积，提升整体热交换效率。散热器基底采用平整铣削加工面，安装时可通过配套的十字螺丝直接压接在TO-220封装器件的金属散热面上，配合导热界面材料填充微观间隙，可有效降低接触热阻，保证器件核心产生的热量能够快速传导至散热器整体结构。散热器表面采用黑色氧化处理，在提升表面辐射散热能力的同时，也能增强铝材表面的抗腐蚀能力，适配多尘、轻度潮湿的工业应用环境。

　　从安装边界尺寸来看，这款散热器的整体外形尺寸控制在19×13.5×9.5毫米范围内，安装时不会占用过多板卡空间，鳍片高度经过严格控制，不会与周边板载的电容、接插件等 taller 元器件产生干涉，适配常规PCB板的器件布局间距要求。引脚避让槽的位置完全匹配TO-220封装的三个直插引脚间距，安装时无需额外调整器件引脚形态，可直接对位压装，降低生产装配环节的操作复杂度。在实际选型过程中，这类散热器的热阻参数可匹配24W级的持续耗散功率需求，在自然对流冷却条件下，可将TO-220封装器件的结温控制在器件额定工作温度范围内，无需额外加装强制风冷组件，能够有效降低整机的噪音水平与物料成本。对于结构设计人员而言，这类标准化的小尺寸散热组件，可直接嵌入现有板卡设计的元件库中，无需重新开模定制，能够大幅缩短产品开发周期，同时成熟的挤出加工工艺也能保证批量生产时的尺寸一致性，降低装配环节的适配不良率。
