双层A型USB2.0接口连接器结构设计

项目分类:通用五金配件 发布时间:2024-02-04 ID:735490
  • 双层A型USB2.0接口连接器结构设计
  • 双层A型USB2.0接口连接器结构设计
  • 双层A型USB2.0接口连接器结构设计

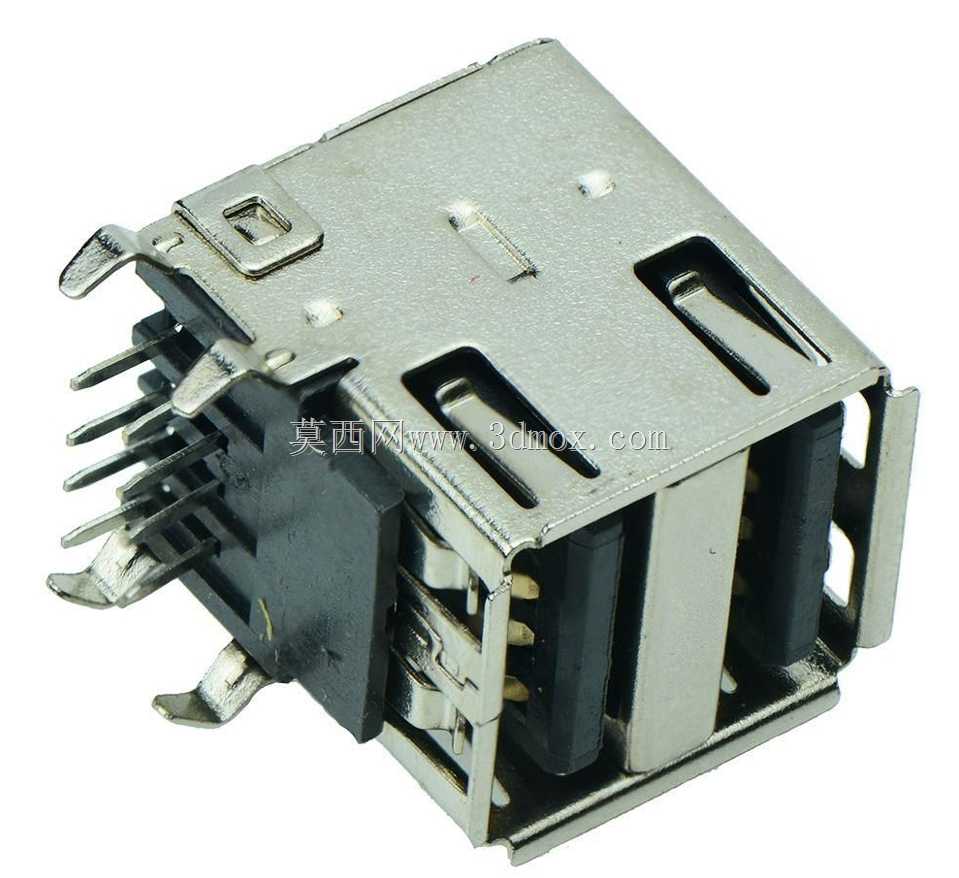

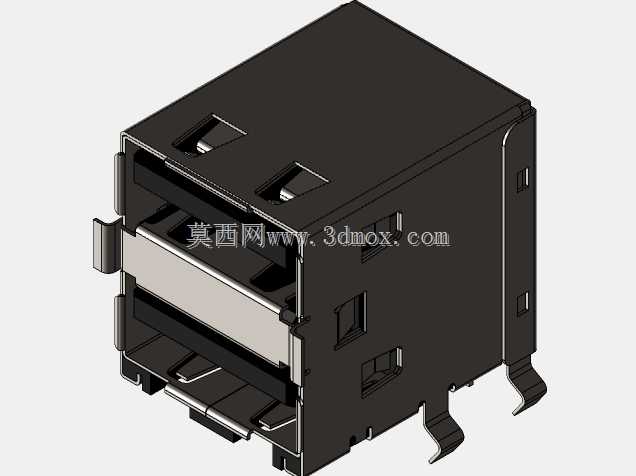

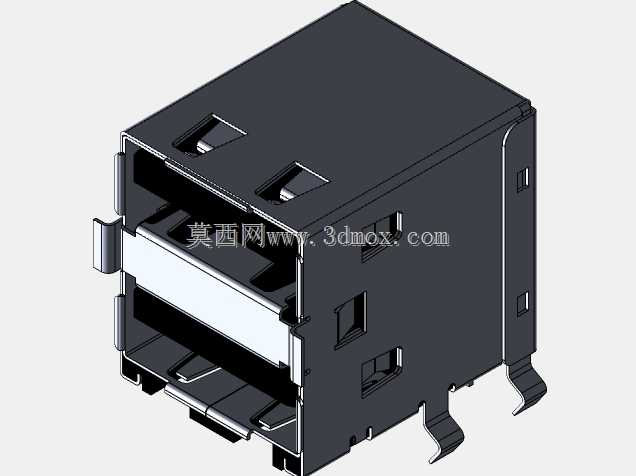

  这款双层堆叠的A型USB2.0连接器,是消费电子、工业控制板卡领域应用极广的板载接插件,日常接触的台式机后置IO面板、工控机扩展坞、嵌入式设备通讯端、USB集线器内部都能见到这类结构的身影,核心作用是在有限的板卡空间内提供两路标准USB2.0数据传输与供电通路,相比单口连接器能大幅压缩PCB板的占用面积,适配高密度布局的硬件设计需求。从结构设计逻辑来看,整体采用金属屏蔽壳+绝缘胶芯+接触端子的三层架构,外层的冲压金属屏蔽壳采用0.3mm厚的锡磷青铜带一体冲压成型,壳体两侧设计的弯角插脚是用于PCB板焊接前的预固定,插脚穿过PCB对应定位孔后过波峰焊即可牢牢将连接器固定在板面上,避免插拔过程中连接器受力脱落;

  壳体表面预留的多组弹性卡点,一方面是装配时与绝缘胶芯形成卡接限位,防止胶芯在壳体内窜动,另一方面也能在对接公头时提供足够的抱紧力,保证公头插入后不会轻易松脱,屏蔽壳整体接地后还能有效隔绝外界电磁干扰,保障USB2.0信号传输的稳定性。绝缘胶芯采用耐高温的LCP材质注塑成型,能够耐受波峰焊时的高温环境不会出现形变,胶芯内部精准排布了两组共8个接触端子,每一组对应一路USB2.0接口的电源、数据正、数据负、接地四个引脚,端子采用高弹性的磷青铜材质冲压,接触端设计成弧形凸起结构,公头插入时能保证足够的接触压力,降低接触电阻避免数据传输丢包、供电压降过大的问题,端子的焊接端采用90度弯角设计,适配常规的表面贴装或者直插焊接工艺,

  焊接端的间距严格遵循USB-IF规范的2.54mm标准间距,不会出现焊接时引脚连锡的问题。安装边界方面,这款双层连接器的整体高度控制在14mm以内,板面占用的横向尺寸约16mm,纵向深度约13mm,相比两个独立单口USB连接器并排安装节省了近30%的板面空间,对于空间紧凑的嵌入式设备、便携类电子产品来说十分友好;接口端的开口尺寸完全遵循USB2.0 Type A的标准规范,能够兼容所有符合标准的A型USB公头设备,包括U盘、USB鼠标键盘、数据采集线等常见外设,插拔寿命设计满足1500次以上的行业标准,长期使用也不会出现接触不良的问题。在实际选型应用中,这类双层连接器常被布置在板卡的边缘位置,

  屏蔽壳的接地引脚需要与PCB的保护地可靠连接,才能发挥最佳的电磁屏蔽效果,焊接时需要注意引脚的共面度控制,避免出现虚焊、偏位的问题,对于需要经常插拔的应用场景,还可以选择带固定耳的衍生型号,通过螺丝进一步加固连接器与壳体的连接强度,应对大力度插拔的使用场景。
