PCB板载卧式HDMI接口连接组件

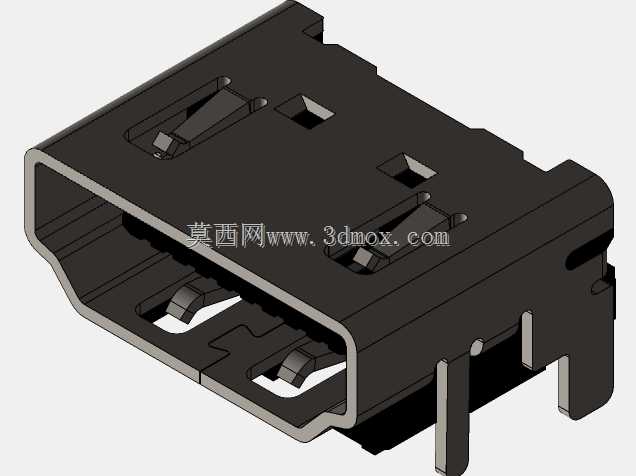

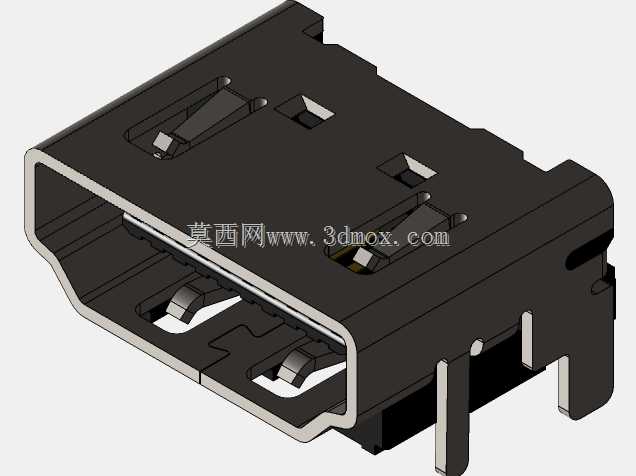

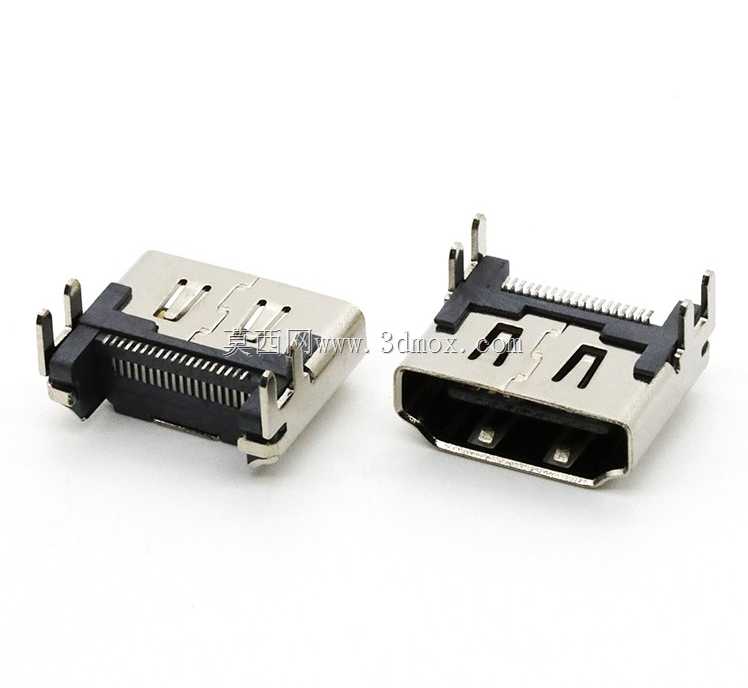

　　这款板载HDMI连接组件主要面向消费电子、工业控制板卡、显示终端设备的PCB板端信号传输场景，作为高清音视频信号的板端对接载体，承担设备内部主板与显示模组、外接高清设备之间的数字信号传输功能，支持标准HDMI协议下的无压缩音视频信号传输，可适配常规高清显示、工业触控屏、嵌入式显示模块等多种板载连接需求。从结构设计来看，组件采用卧式贴装结构，金属屏蔽外壳采用一体冲压折弯成型，外壳两侧设置定位插脚与焊接固定脚，定位插脚可在SMT贴装前插入PCB对应定位孔，完成器件预固定，避免回流焊过程中器件偏移，焊接固定脚与PCB焊盘熔接后，可提供足够的机械固定强度，抵御日常插拔过程中的外力冲击，避免焊盘脱落。内部绝缘基座采用耐高温工程塑料注塑成型，

　　基座上按照HDMI标准引脚间距排布19个信号接触端子，端子采用铜合金基材镀金处理，既保证信号传输的低接触电阻，也提升端子的抗磨损、抗氧化能力，适配多次插拔的使用需求。端子尾部采用弯脚设计，可直接贴合PCB表面焊盘，适配表面贴装工艺，无需额外通孔插装工序，适配常规SMT生产线的批量加工流程。安装边界方面，器件整体高度控制在板面以上5.2mm范围内，长度方向从PCB板边向内延伸14.8mm，宽度方向占用19.5mm板上空间，定位孔间距为17.2mm，焊接引脚的焊盘尺寸按照0.8mm宽度设计，可兼容0.8mm至1.6mm厚度的常规FR4 PCB板安装。设计过程中重点考量了插拔力的平衡控制，接口内部设置弹性卡扣结构，

　　公头插入后可提供适度的卡持力，避免使用过程中接头意外松脱导致信号中断，同时插拔力控制在标准规定范围内，不会出现插拔过紧导致用户操作困难、或是过松导致接触不良的问题。金属外壳与PCB上的接地焊盘直接连通，可形成完整的电磁屏蔽腔体，有效阻隔外部电磁干扰对内部高速信号的影响，同时避免内部信号向外辐射干扰板上其他敏感电路，适配工业环境下复杂电磁工况的使用要求。绝缘基座的耐温参数适配回流焊最高温区的温度要求，不会在焊接过程中出现基座变形、端子移位的问题，引脚共面度控制在0.1mm以内，可保证SMT贴装时所有引脚与焊盘充分接触，提升焊接良率。
