小型桌面迷你车床结构设计方案

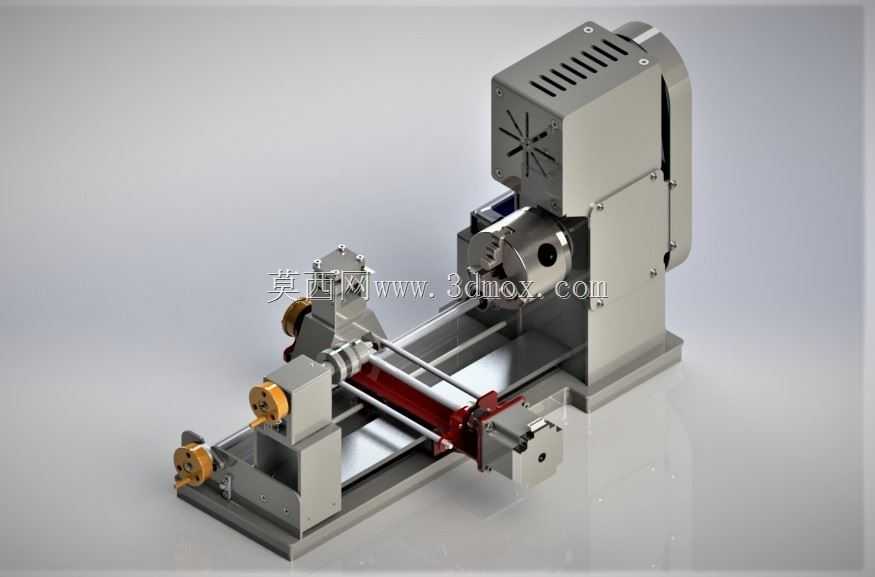

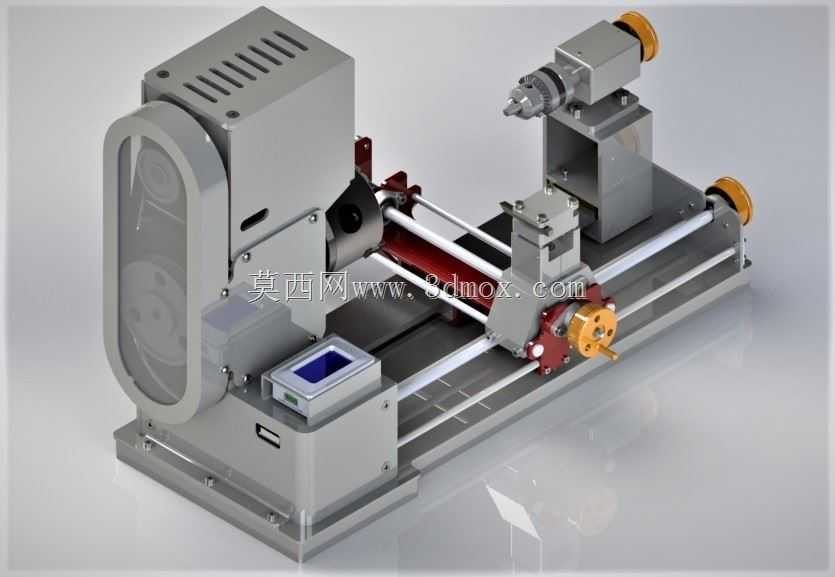

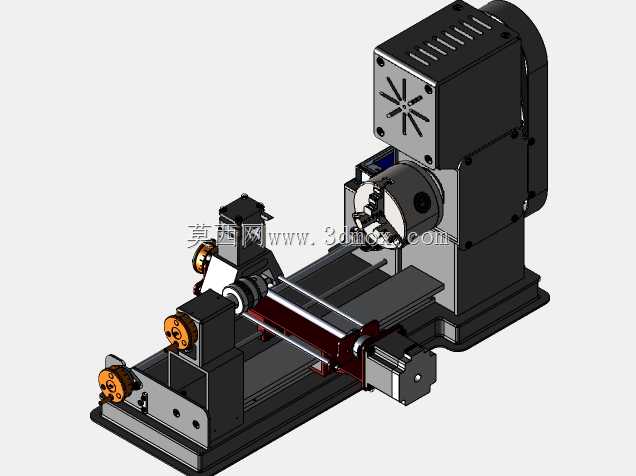

　　这款小型车床的设计定位是桌面级轻量加工场景，适配个人工坊、教学实训、小型维修站点的小尺寸零件回转加工需求，可完成有色金属、工程塑料、软质金属的外圆车削、端面车削、简易内孔加工、小螺距螺纹车削等常规工序，填补了大型工业车床无法覆盖的小空间、小批量、低切削负荷加工场景的空白。从结构布局来看，整机采用卧式床身集成设计，主轴箱布置在床身右端，通过内置传动结构连接动力单元，省去了冗余的外置传动部件，有效压缩了整机的占地空间；床身采用双平行光杠搭配进给丝杆的布局，溜板箱带动刀架沿床身导轨做纵向进给，中拖板实现横向进刀，刀位可夹持常规小型焊接车刀，满足小零件的多工序加工需求，尾座采用滑动式锁紧结构，可配合顶尖完成长径比不大的轴类零件装夹定位，

　　也可换装钻夹头完成中心孔、小直径孔的钻削加工。设计过程中优先考虑了桌面安装的边界限制，整机最大加工直径为115mm，Y向最大加工行程70mm，X向最大加工行程250mm，可覆盖绝大多数小型非标零件、模型零件、维修替换件的加工尺寸范围，动力端适配12V5A供电规格，最高转速可达10000Rpm，针对软质材料加工可提供足够的线速度，针对硬质小零件加工也可通过电压调节实现低转速大扭矩输出，满足不同材质的切削参数需求。结构细节上，所有传动部件均做了防护设计，外露旋转部件加装了限位挡边，避免加工过程中切屑飞溅进入传动间隙，床身底座采用一体化厚重结构，降低高速切削过程中的整机振动，提升加工表面的光洁度；进给手轮布置在床身前端靠近操作位的一侧，

　　操作人员在装夹、对刀、进给操作时无需大幅度挪动位置，符合单人桌面操作的人机工程要求。这款设备的结构设计没有照搬工业车床的冗余功能，所有结构都围绕小型零件的快速加工需求做了简化，既保留了车床的核心加工能力，又把整机尺寸、重量、供电需求压缩到了桌面设备可承受的范围，不管是用于机械教学的实操演示，还是个人爱好者的模型零件加工，或是小型维修点的小零件快速修配，都能适配对应的使用场景，建模过程中对每个配合面的公差、传动件的装配间隙都做了还原，可直接用于设备的样机试制、结构优化参考。
