教学用透明结构风力涡轮发电装置

　　这套风力涡轮装置以教学演示和结构认知为核心目标，将常规风电机组外部封闭的机舱、塔筒、轮毂及内部传动部件进行透明化表达，使学习者能够直接观察叶片受力、轮毂连接、偏航布置、塔筒内部走线以及底部承载结构之间的关系。它并非单纯追求外观仿真，而是把风电设备中不易在现场观察的机械逻辑拆解出来，适合用于新能源装备课程、机械结构实训、实验室展示以及风电运维入门培训。

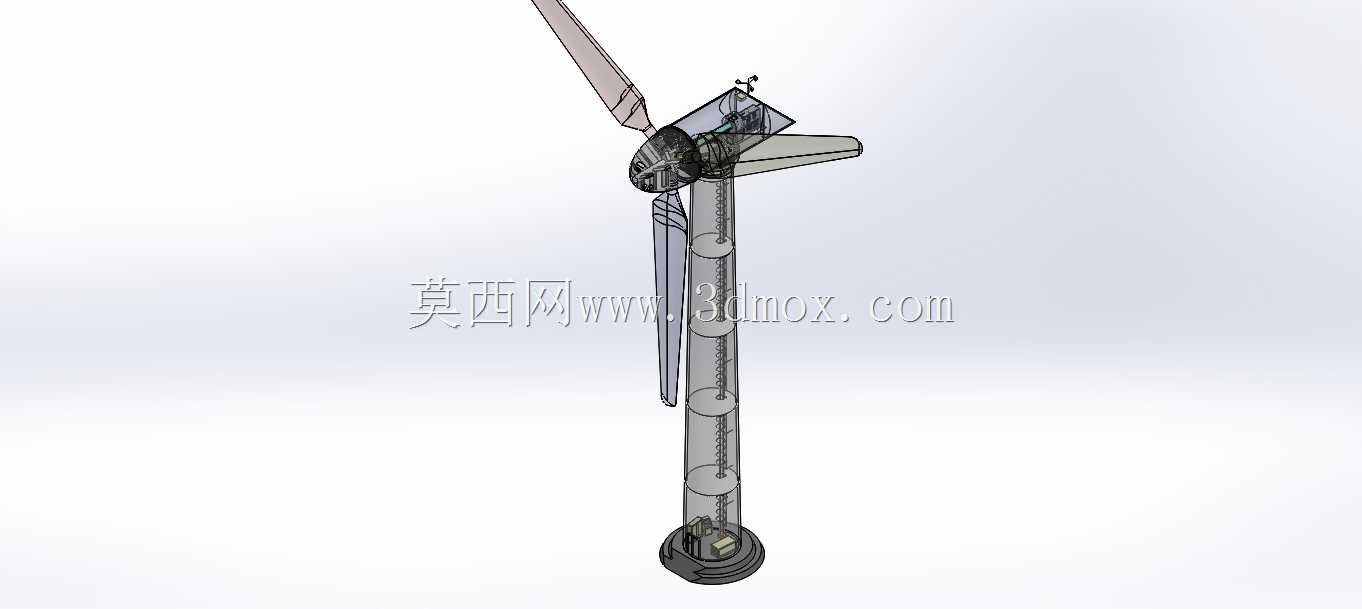

　　从实际应用场景看，小型风力发电机组常见于校园实训平台、分布式能源示范点、偏远地区独立供电系统以及风光互补发电场景。真实机组运行时，叶片在来流风作用下产生气动转矩，经轮毂传递至机舱内的传动与发电单元，再通过塔筒内电缆将电能输送至底部控制或储能环节。该教学装置围绕这一能量传递路径进行布置：上部三叶片叶轮负责捕捉风能，轮毂区域体现叶片安装角和主轴连接关系，机舱外壳保留偏航和支撑轮廓，塔筒则以分段透明形式展示内部空间，底部基座呈现回转支承、紧固件和安装界面。

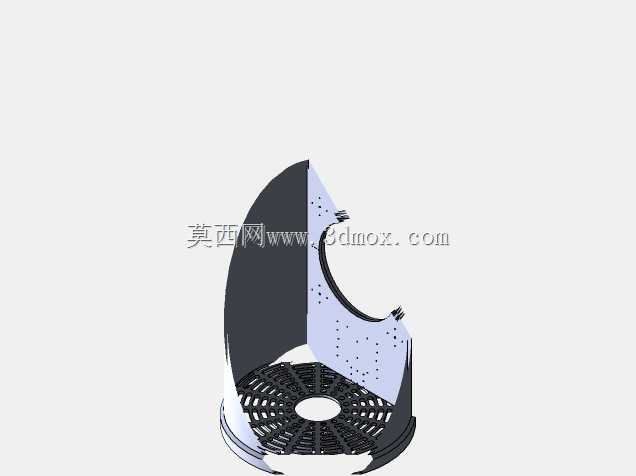

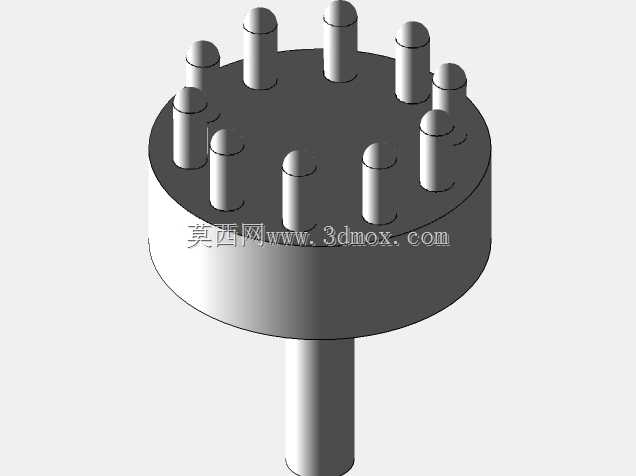

　　结构设计上，叶轮采用三叶式布局，相比两叶方案在旋转过程中动平衡更稳定，风轮扫掠面内的载荷波动也更小。叶片外形带有明显扭转和翼型变化，根部较宽以承受弯矩，叶尖逐渐收窄以降低尖部线速度带来的噪声和气动损失。建模时需要重点控制叶片根端与轮毂法兰的配合、桨距方向以及三片叶片之间的周向夹角；若用于装配训练，还应保证叶片根部连接件、压盖和轮毂腔体之间不存在干涉。轮毂位于叶轮中心，是把叶片分散载荷集中传递到主轴的关键部件，其内部既要容纳连接结构，也要为后续拆装演示留出操作空间。

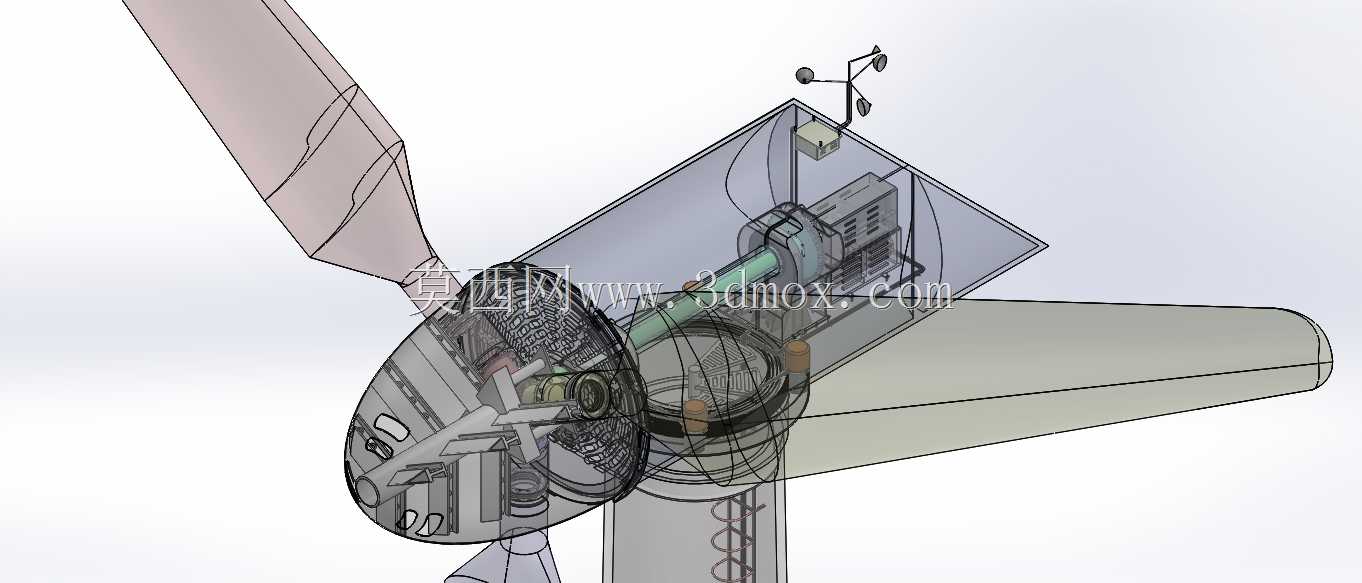

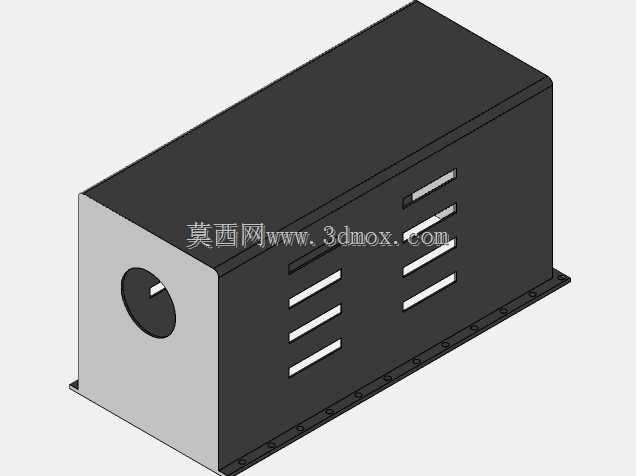

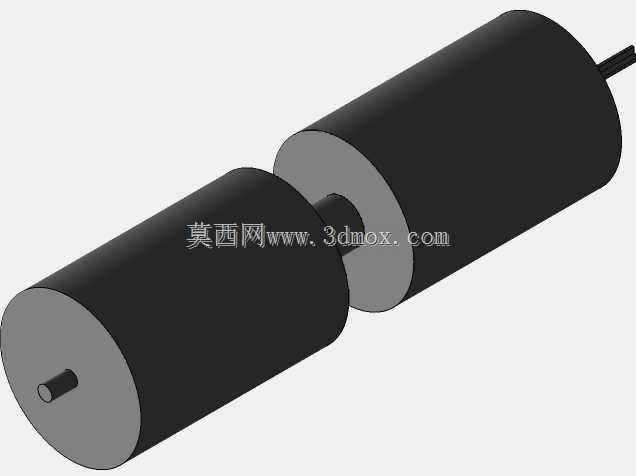

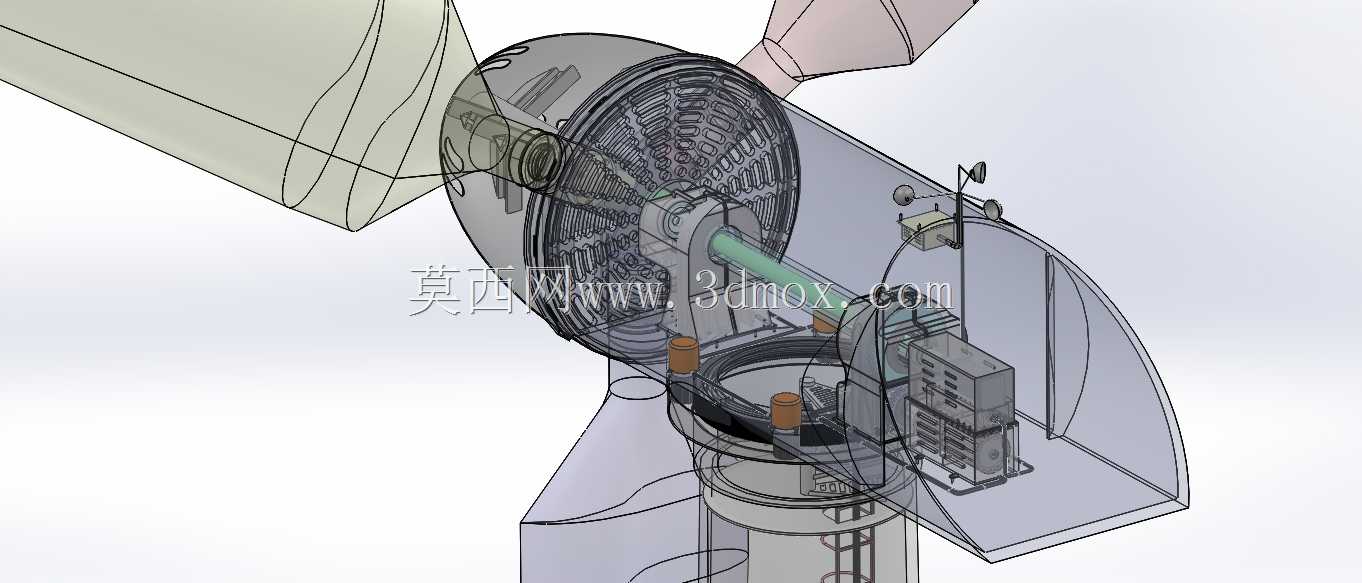

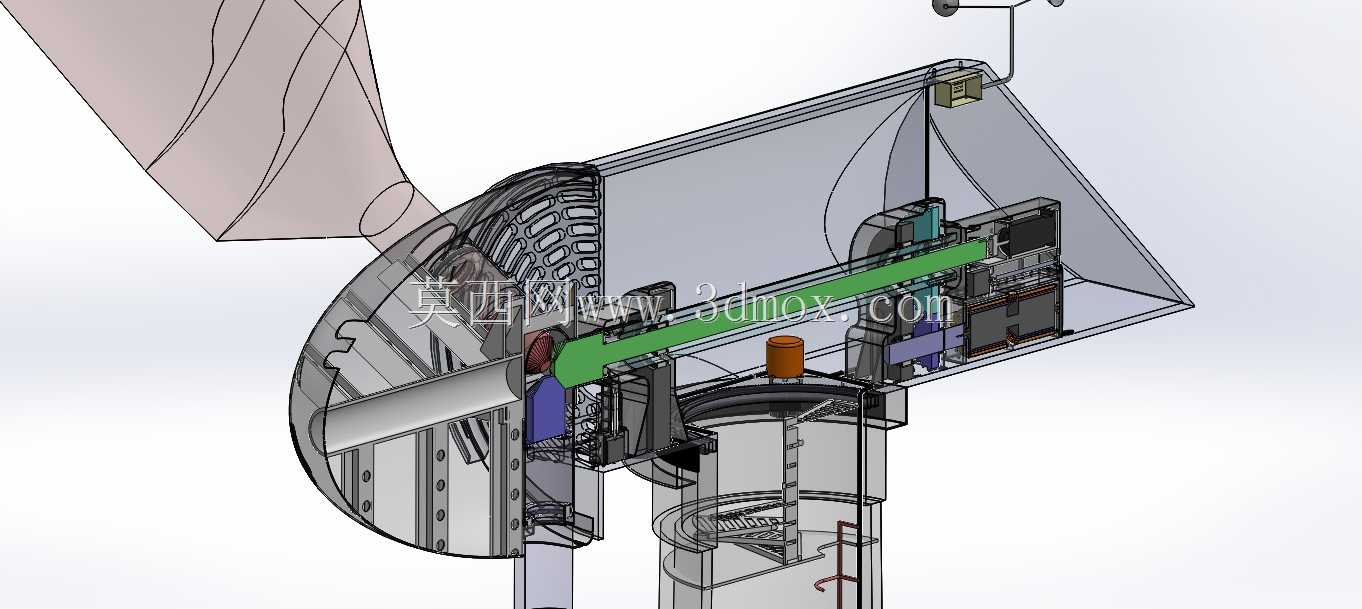

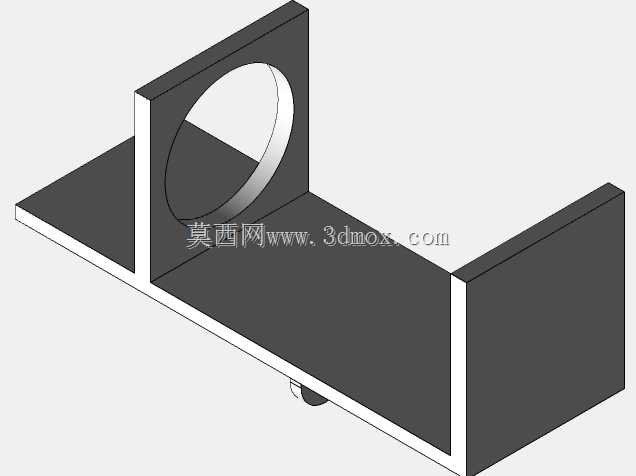

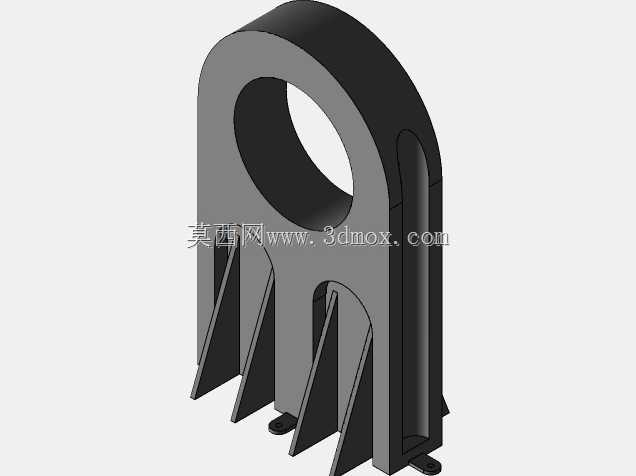

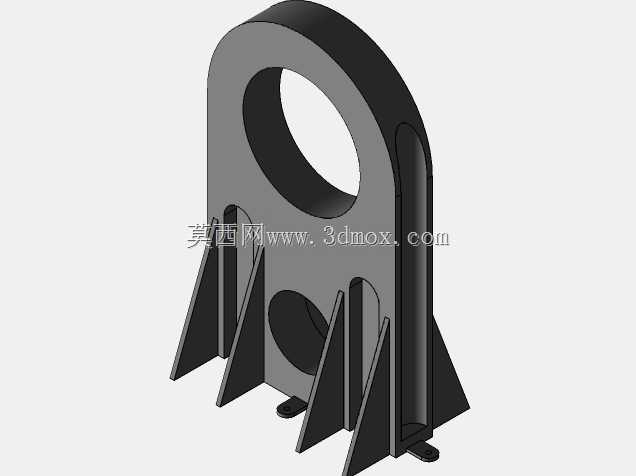

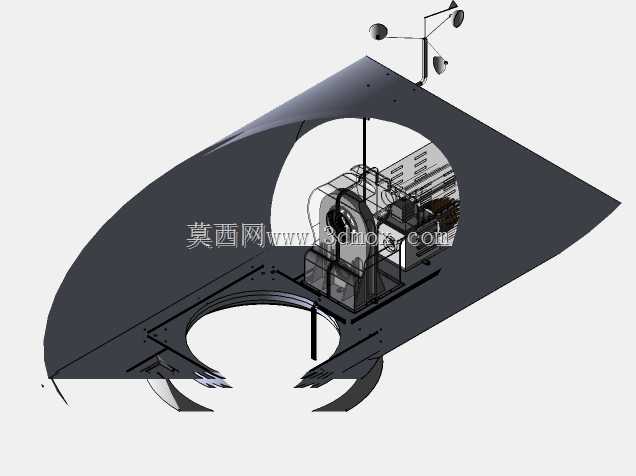

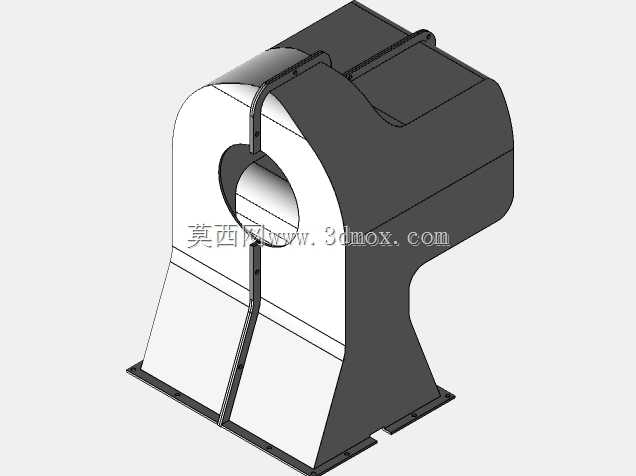

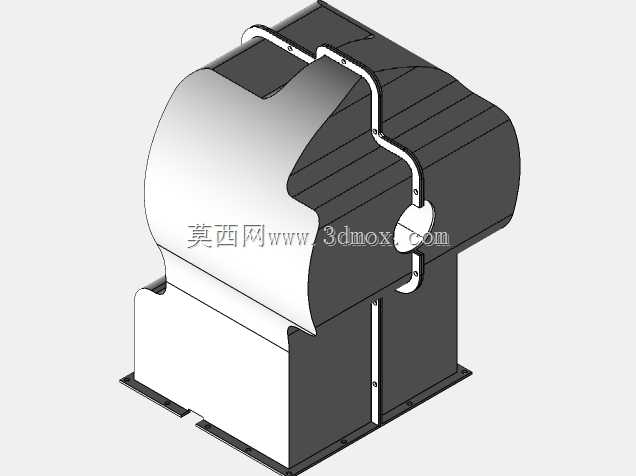

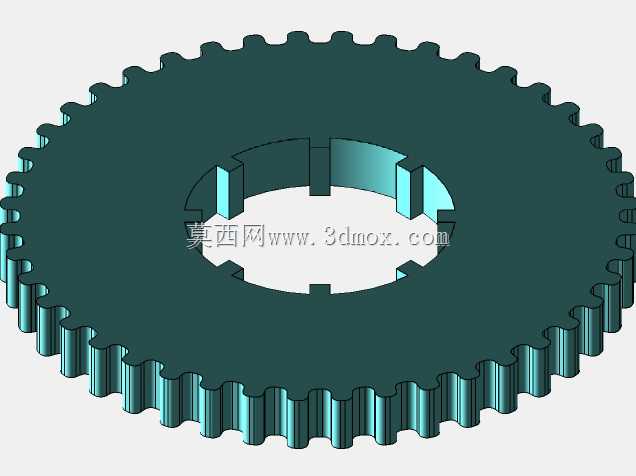

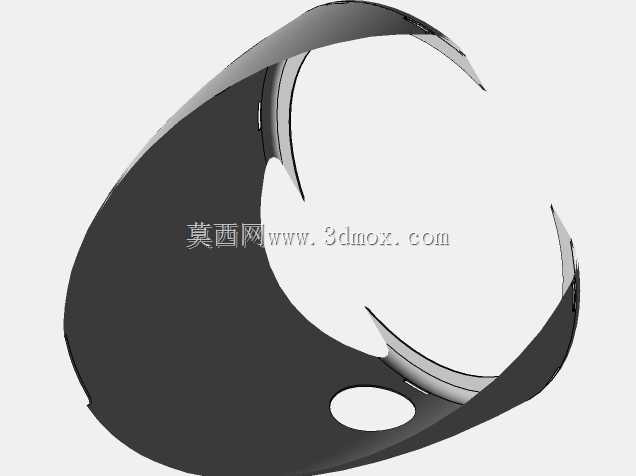

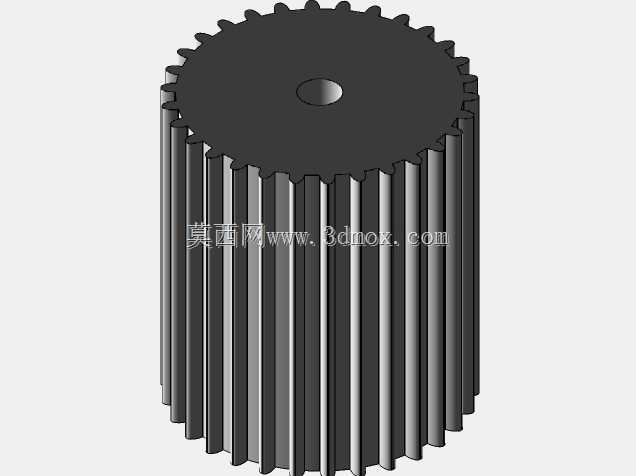

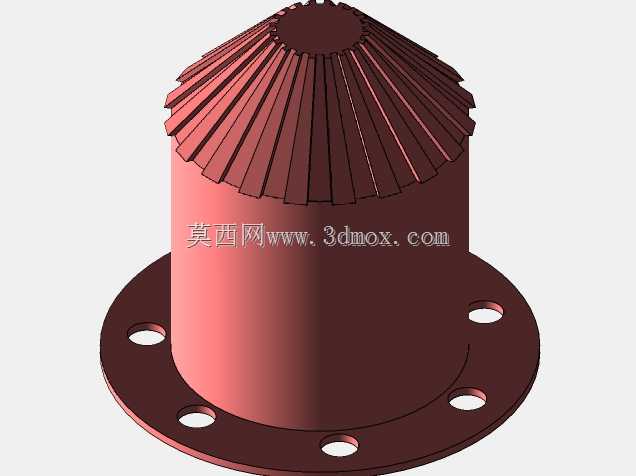

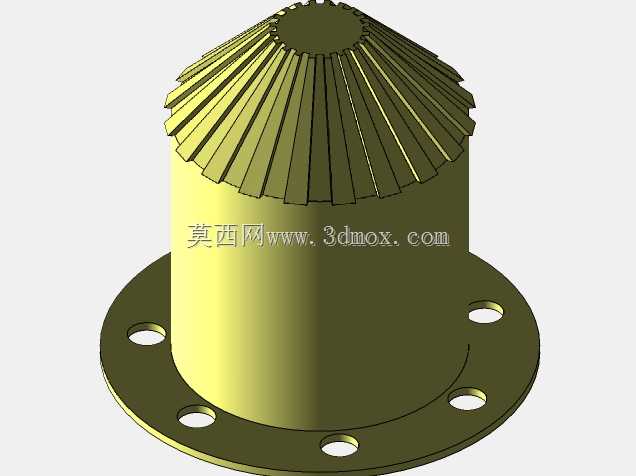

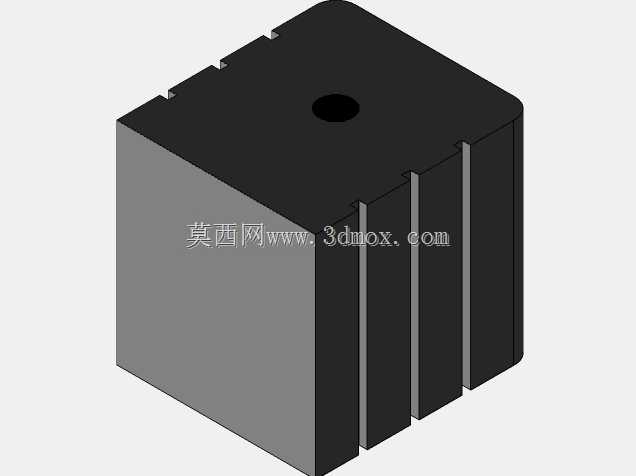

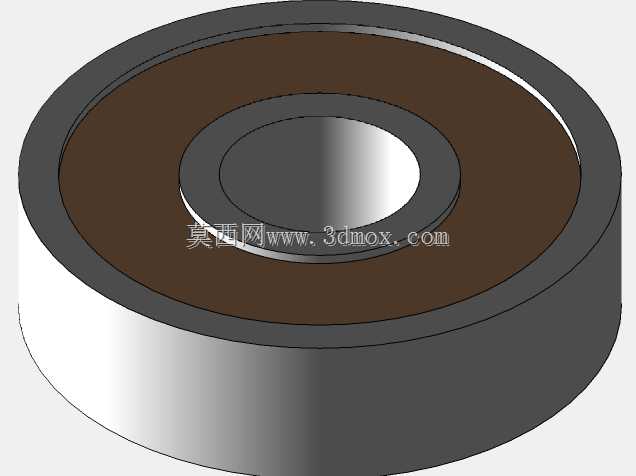

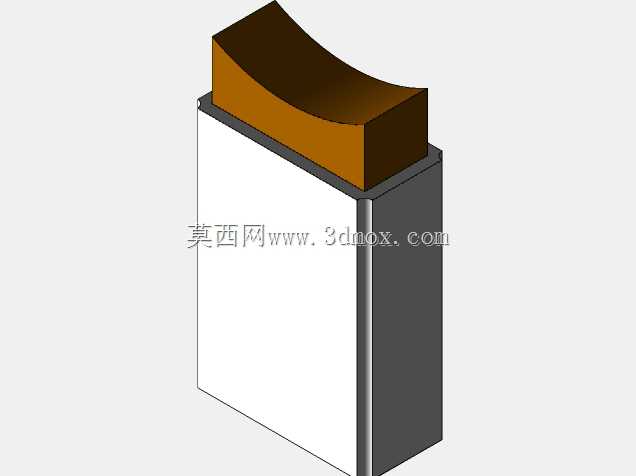

　　机舱部分位于塔筒顶端，承担支承叶轮、容纳发电与传动组件、响应风向变化的作用。教学模式下，机舱外形不必完全按量产机组封闭，而是通过半透明或剖视方式表现内部组件位置。工程师在布置机舱时，通常需要同时考虑主轴中心线高度、叶轮与塔筒之间的净距、机舱重心相对回转中心的位置以及维护开口方向。叶轮与塔筒之间若间隙不足，叶片在极端变形或偏航工况下可能产生触碰；机舱重心过度偏置，则会增大偏航轴承和塔筒顶部法兰的疲劳载荷。因此，模型中塔筒顶端法兰、机舱底座和回转区域的同轴关系需要保持清晰。

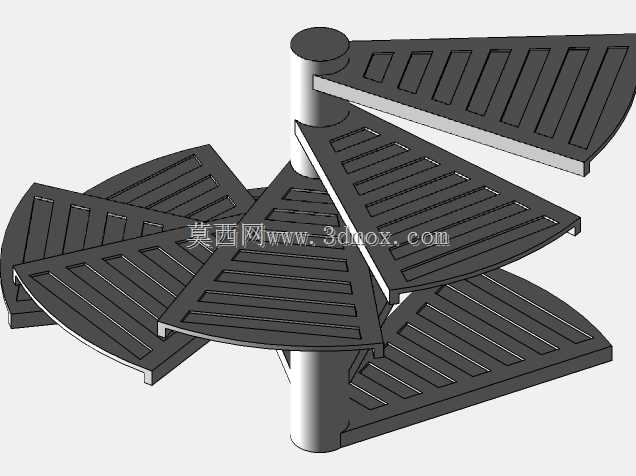

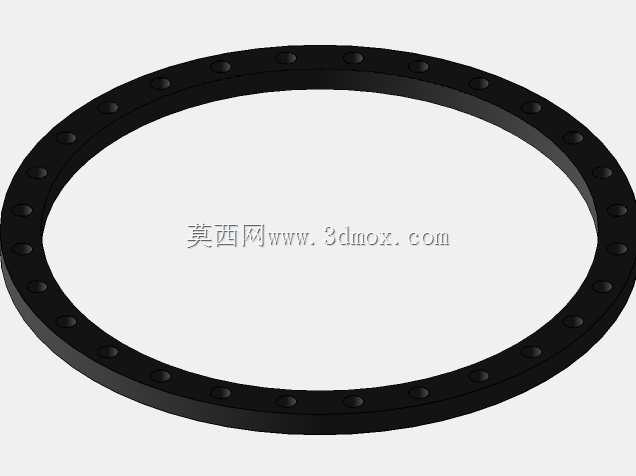

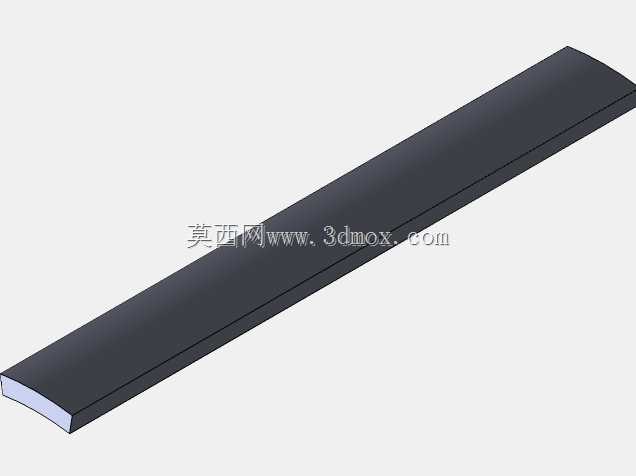

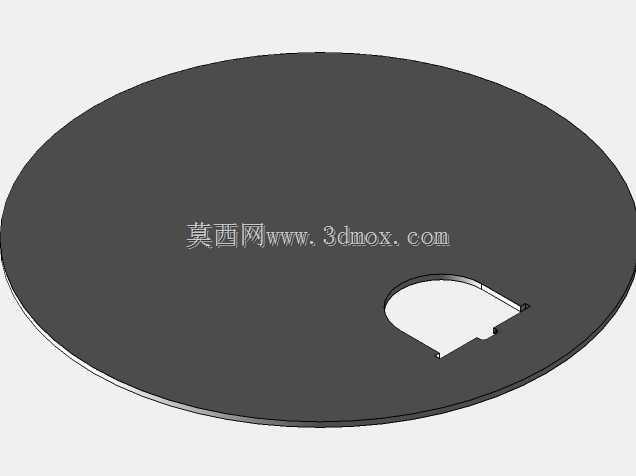

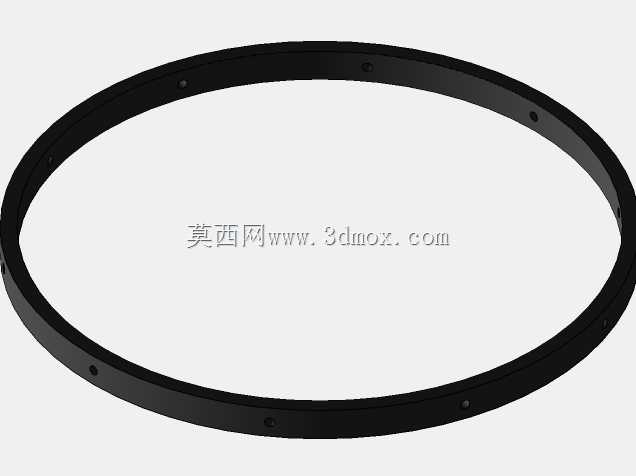

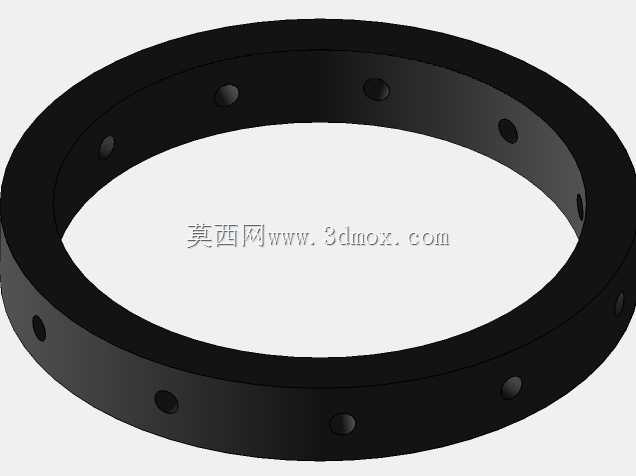

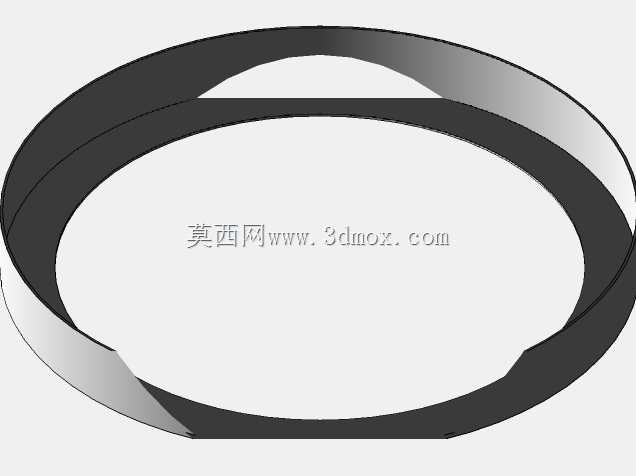

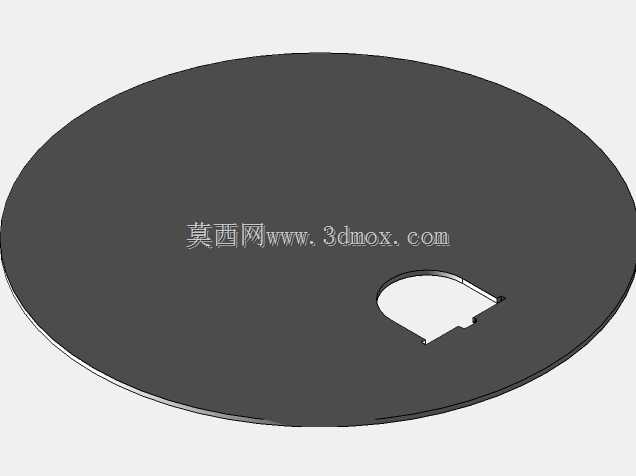

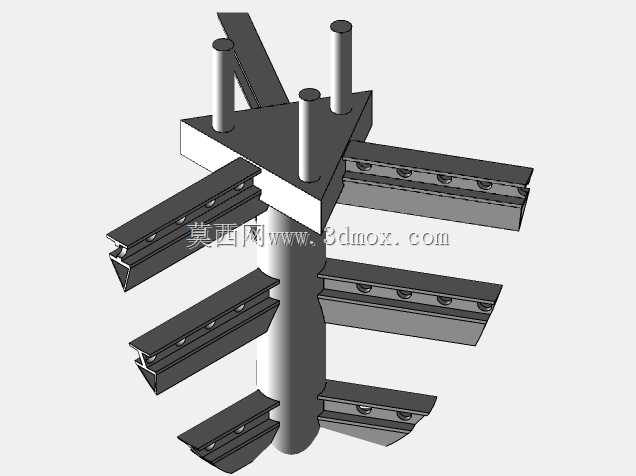

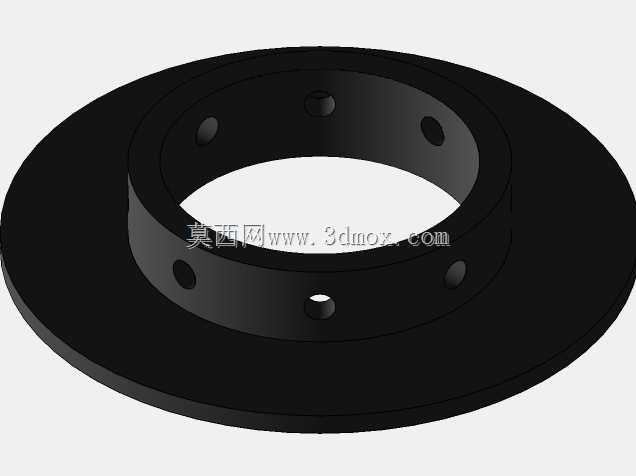

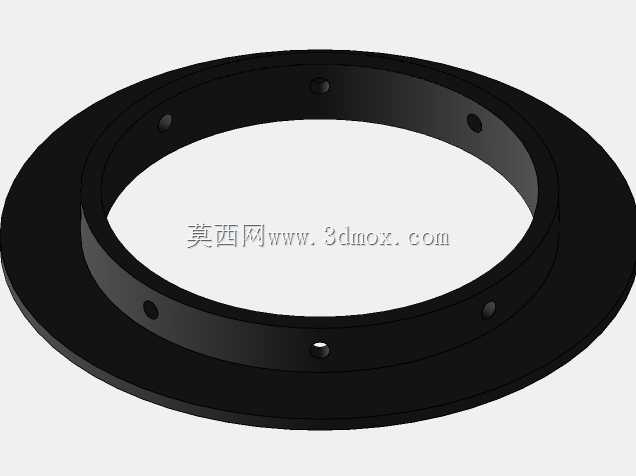

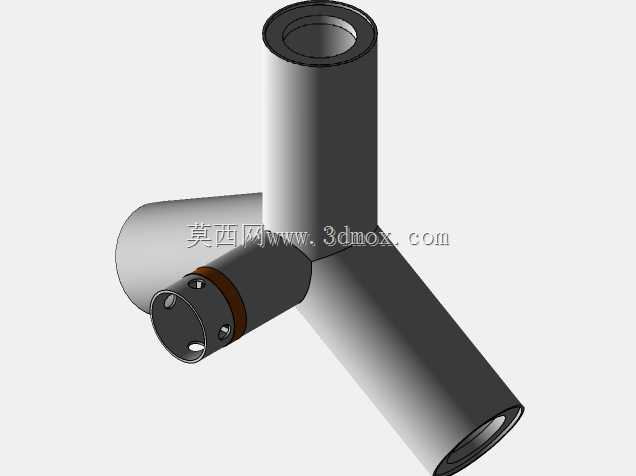

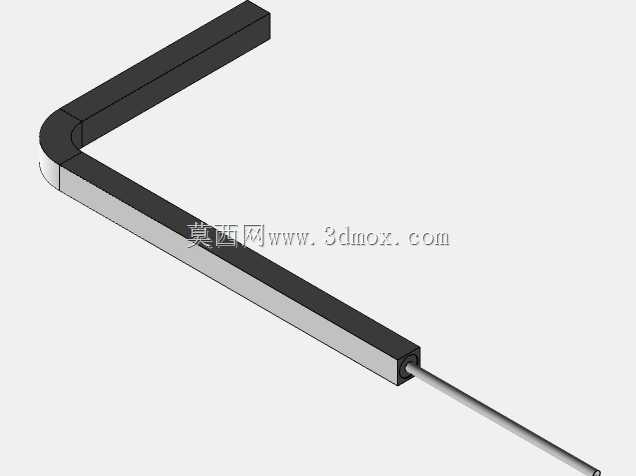

　　塔筒是整机视觉上最明显的承力构件，也是教学展示的重点。真实风电塔筒多采用分段钢制筒节，通过法兰和高强度螺栓连接，内部设置电缆、爬梯、平台和照明等附件。该装置将塔筒做成透明分段结构后，可以直观看到上下筒节的对接关系、内部竖向通道以及底部电缆走向。塔筒底部承受整机弯矩和倾覆力矩，法兰直径、螺栓分布圆和基础预埋件尺寸都会影响安装稳定性。若面向实验室摆放，底座需要具备足够配重或地脚连接界面，避免叶轮旋转或受侧向风压时出现晃动；若面向工程原理讲解，则可通过筒壁厚度、法兰宽度和加强筋位置说明载荷从顶部向基础传递的路径。

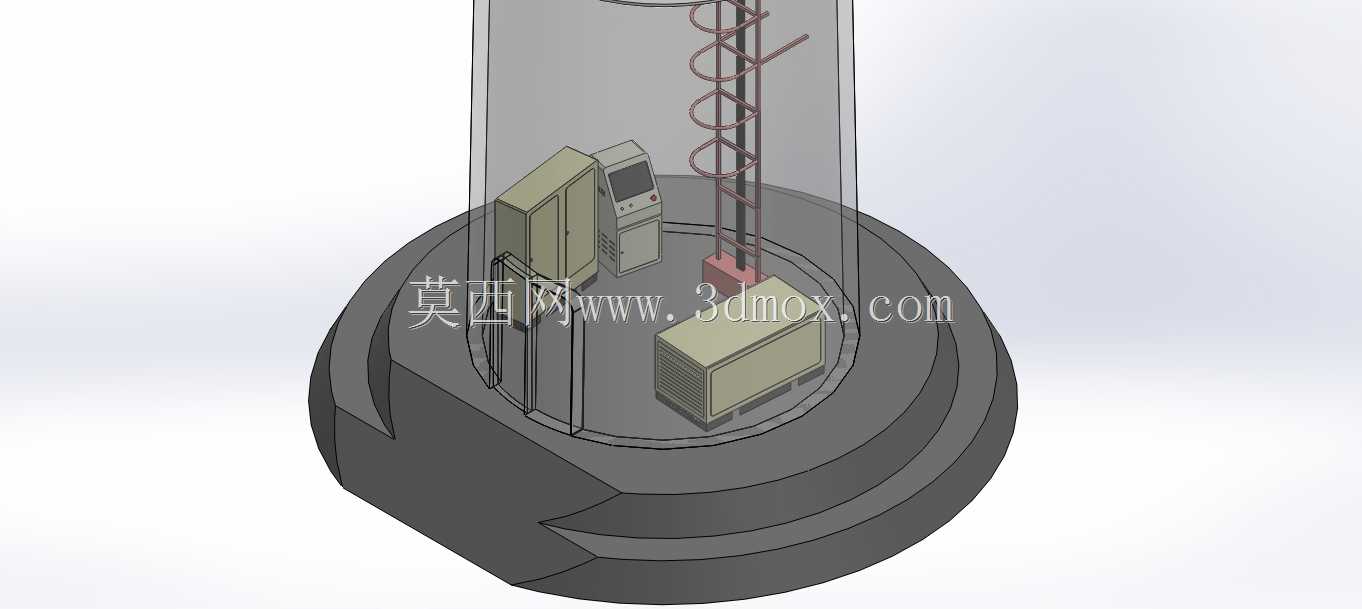

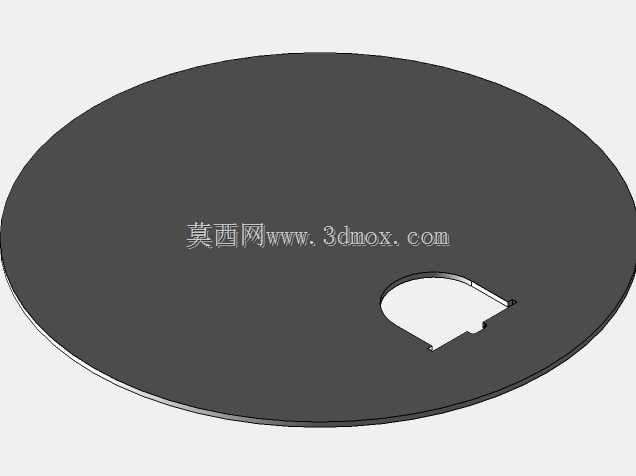

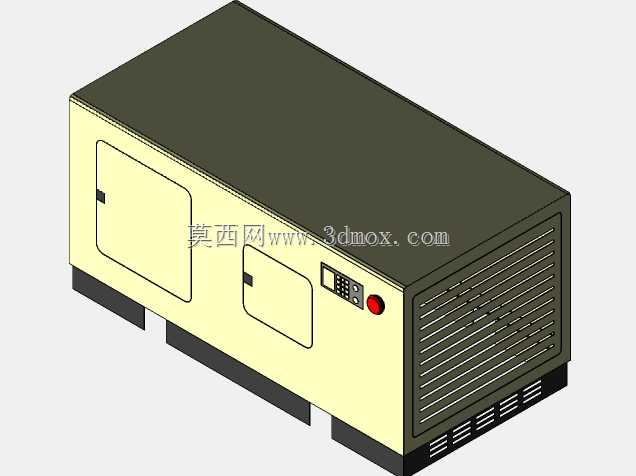

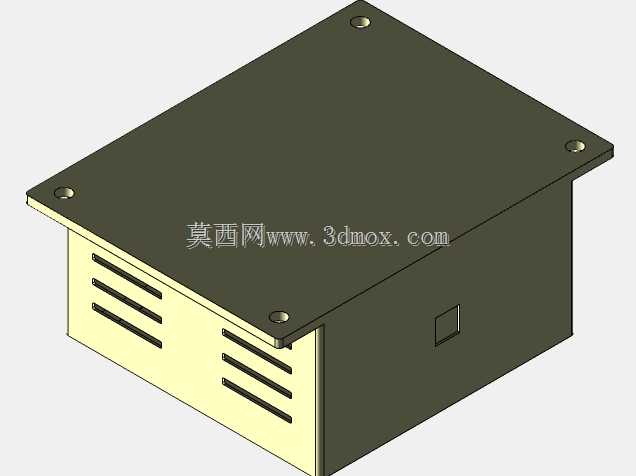

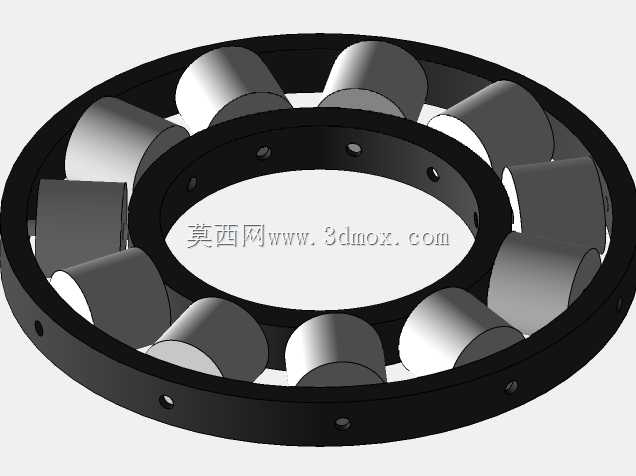

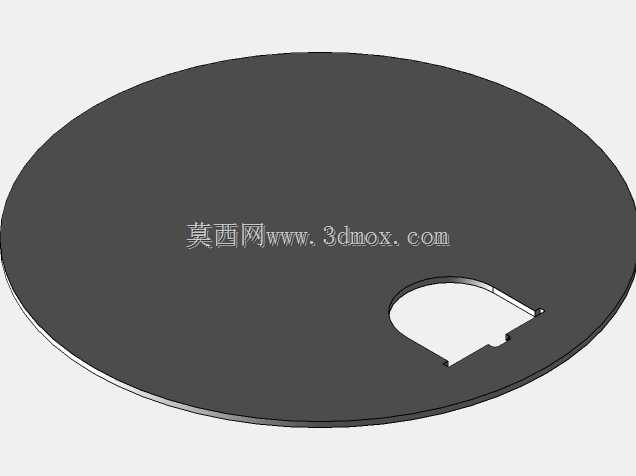

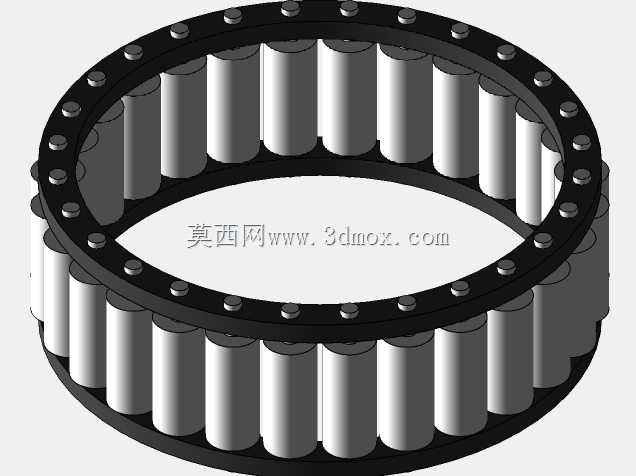

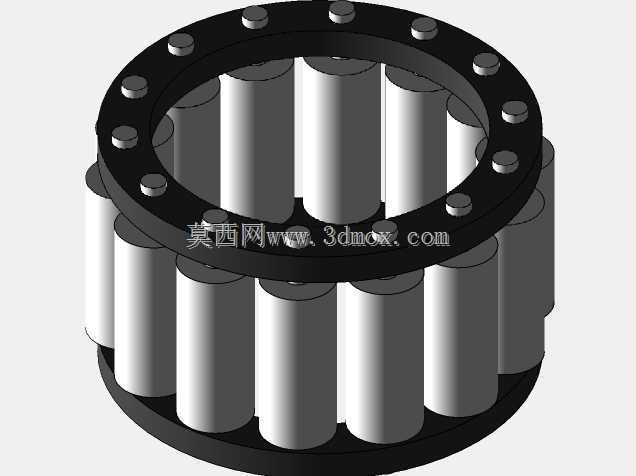

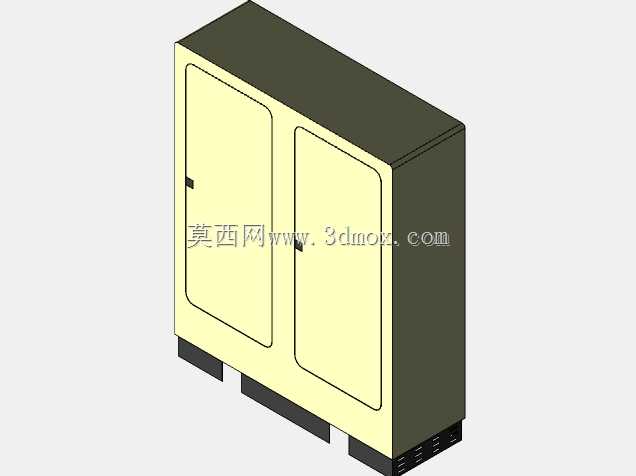

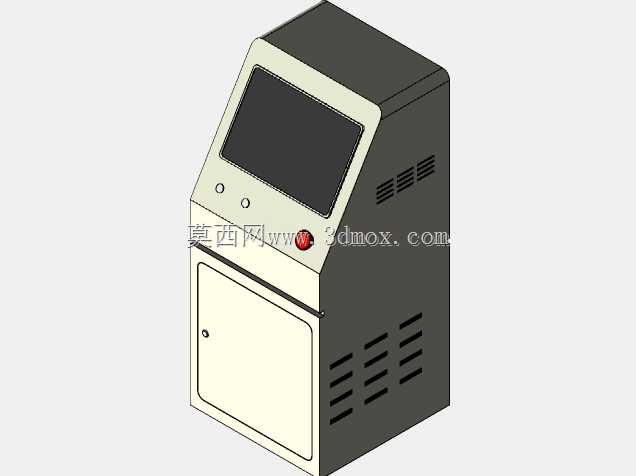

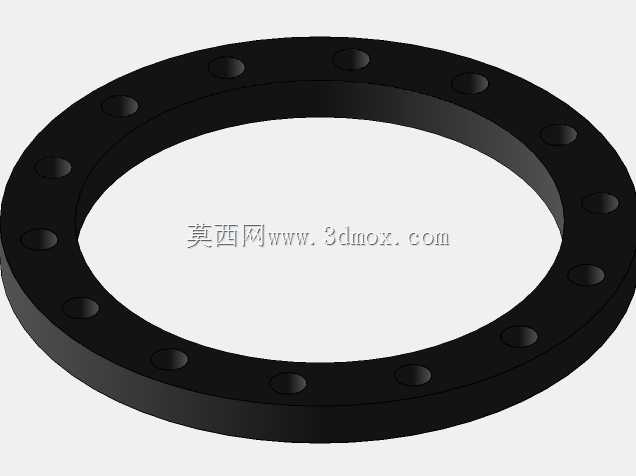

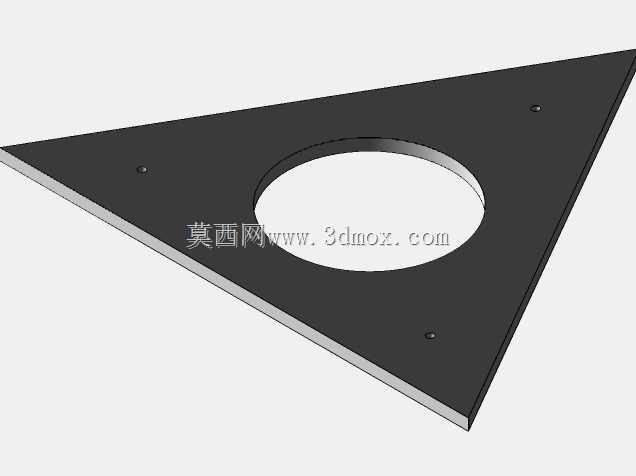

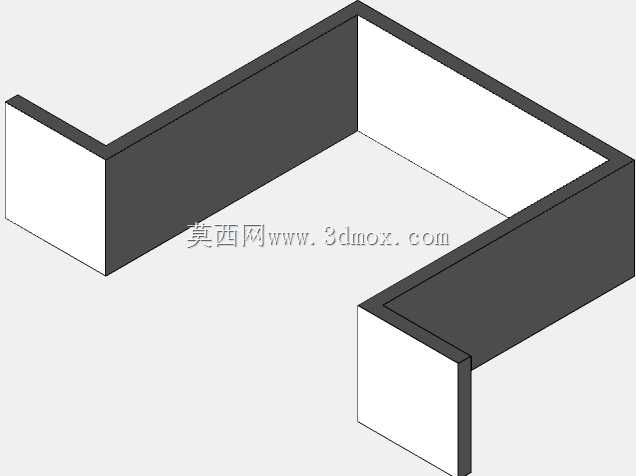

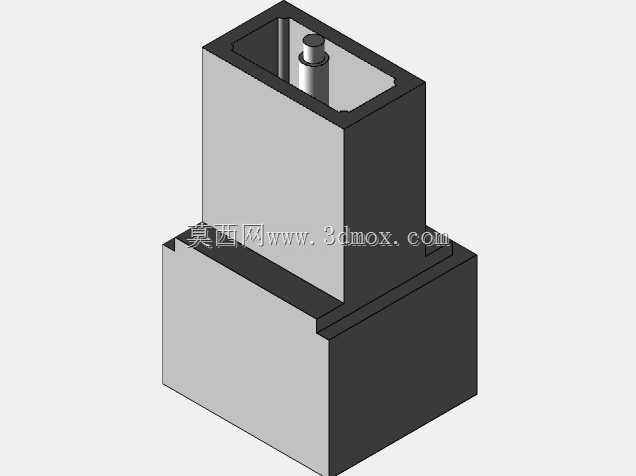

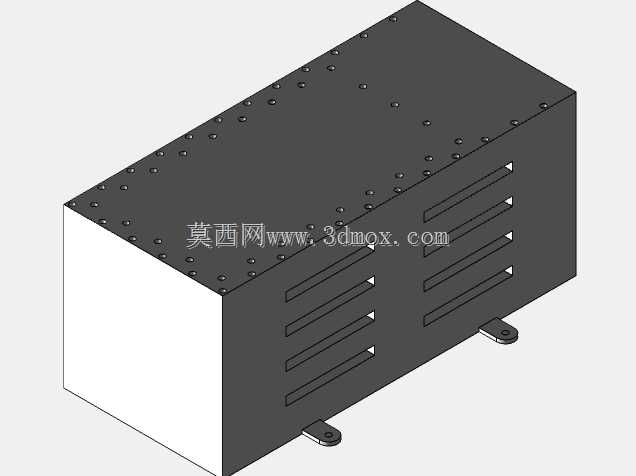

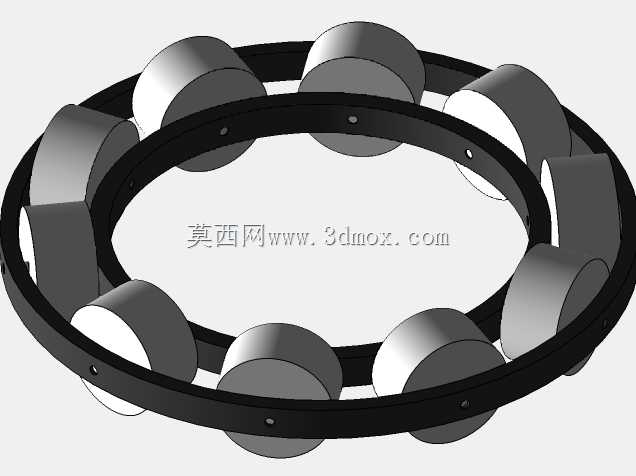

　　底部结构不仅是外观基座，还对应真实机组的基础环、偏航维护空间和电气接入边界。设计时应明确塔筒下端法兰与基础平台的连接孔位，控制螺栓数量、孔径和分度圆，使装配关系具备可重复性。对于教学模型，底部可容纳简化的控制模块、接线端子或储能示意件，用于说明风电系统从机械能到电能再到用电端的完整链路。外形边界方面，整机高度由塔筒长度、机舱高度和叶轮半径共同决定，运输和布置时需要关注风轮旋转直径与周围空间的安全距离；安装面应保持水平，塔筒轴线与基础平面垂直，否则会引入附加偏心载荷。

　　在三维建模过程中，这类装置适合采用自底向上与顶层骨架相结合的方式。先确定基础中心、塔筒轴线、主轴中心线和叶轮旋转平面，再围绕这些基准建立叶片、轮毂、机舱、筒节和底座。叶片属于复杂曲面件，应保证翼型截面沿展向平滑过渡；塔筒和法兰属于回转类结构，可通过草图旋转与阵列螺栓提高建模效率；机舱内部组件则要服务于教学表达，不必堆砌无关细节，但关键配合面、连接孔和运动关系必须准确。通过这种结构透明化处理，观察者能够把风轮气动输入、机械传动、塔筒承载和基础安装联系起来，形成对风力发电设备较完整的工程认识。
