小型水平轴风力涡轮发电设备结构设计

　　这款小型水平轴风力涡轮设备，主要面向分布式离网供电场景设计，可适配偏远山区户用供电、海岛小型基站供电、野外监测站点补能等多种应用场景，能够在年均风速3m/s以上的区域稳定捕获风能，将空气动能转化为可存储利用的电能，补足光伏供电在夜间、阴雨天气下的供电缺口，构建风光互补的独立供能体系。从结构设计逻辑来看，整体采用三叶片水平轴布局，这种布局经过行业长期验证，相比两叶片结构运行动平衡更稳定，相比多叶片结构启动风速要求更低，叶片翼型选用低速高升阻比的曲面构型，叶尖做了切尖处理，能够降低高转速下的叶尖涡流损耗，减少运行过程中的气动噪音，叶片根部通过法兰结构与轮毂连接，可根据不同区域的风资源特性调整叶片安装角，适配不同风速区间的功率输出需求。

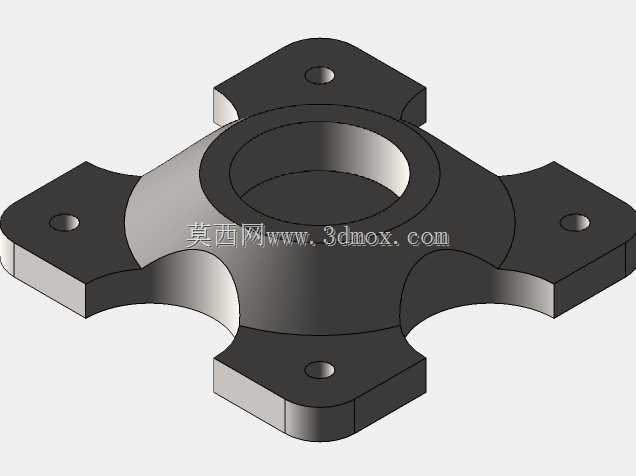

　　机舱部分集成了传动、发电与偏航结构，整体做了流线型包覆设计，能够降低迎风面的风阻，减少侧向风对设备运行的干扰，机舱尾部设置了尾舵结构，可在风向变化时自动调整机舱朝向，保证叶轮始终处于迎风面，无需额外电控偏航系统即可实现对风功能，大幅降低小型设备的结构复杂度与后期维护成本。塔筒部分采用等径直管结构，底部通过方形法兰底座与安装基础连接，底座预留四个对称分布的安装孔，可直接通过膨胀螺栓固定在混凝土基础或者预制钢结构平台上，安装边界要求基础平面水平度误差不超过2mm，塔筒安装后垂直度偏差不大于千分之三，避免运行过程中出现偏心振动。整体结构在建模时充分考虑了装配干涉问题，所有连接部位的配合公差按照通用机械装配标准设定，

　　叶片与塔筒之间预留了足够的安全间隙，即使在强风下叶片出现一定量的弹性形变，也不会与塔筒发生剐蹭。设备的整体尺寸适配小型化安装需求，塔筒高度可根据实际安装场景的障碍物高度灵活调整，叶轮旋转直径覆盖常规小型风电设备的常用功率区间，既可以单台独立使用，也可以多台阵列排布组成小型风电场，为离网场景提供稳定的电力供给。在结构细节处理上，所有外露的连接部件都做了沉孔设计，避免突出结构产生额外的气动阻力，轮毂与叶片的连接部位做了圆弧过渡，减少应力集中问题，提升设备在交变风载下的结构疲劳寿命。
