Multifix车床快换刀架精密三维结构

　　这套快换刀架主要服务于普通卧式车床、小型精密车床以及教学维修类车削设备，在单件小批量加工、工装试制、刀具频繁切换的场景中尤其常见。传统四方刀台在更换外圆刀、镗孔刀、切断刀或螺纹刀时，往往需要松开多组压紧螺钉，反复核对刀尖高度和伸出长度，对刀辅助时间长，且操作者经验不同会造成明显的重复定位偏差。该结构采用楔形锁紧与分度定位结合的思路，使刀夹能够以统一基准快速装入刀架本体，锁紧后保持稳定的切削位置，从而缩短换刀停顿，提高多工序车削的连续性。

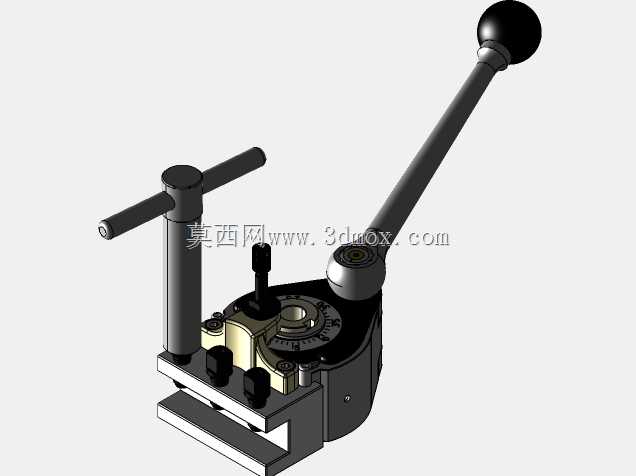

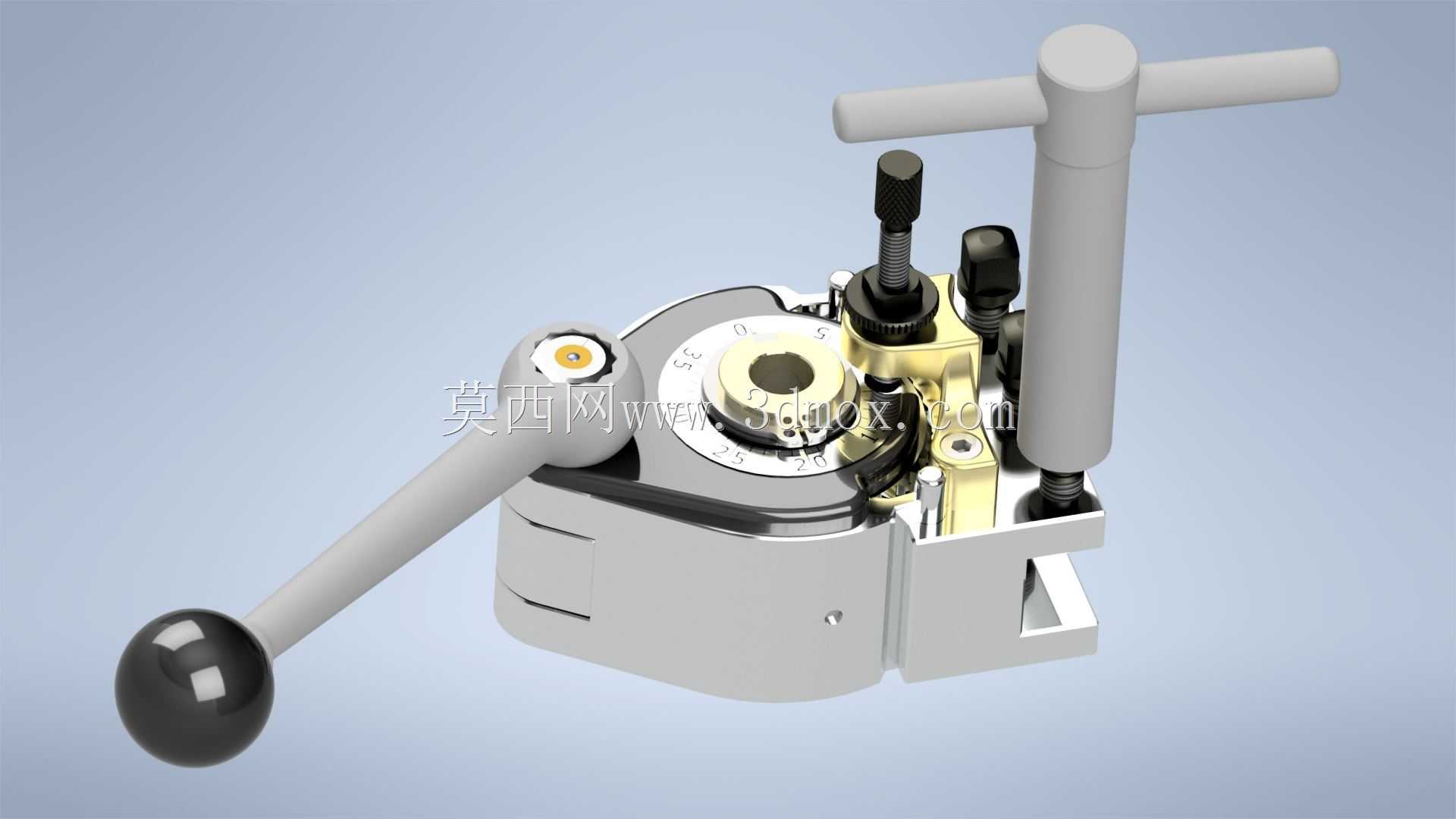

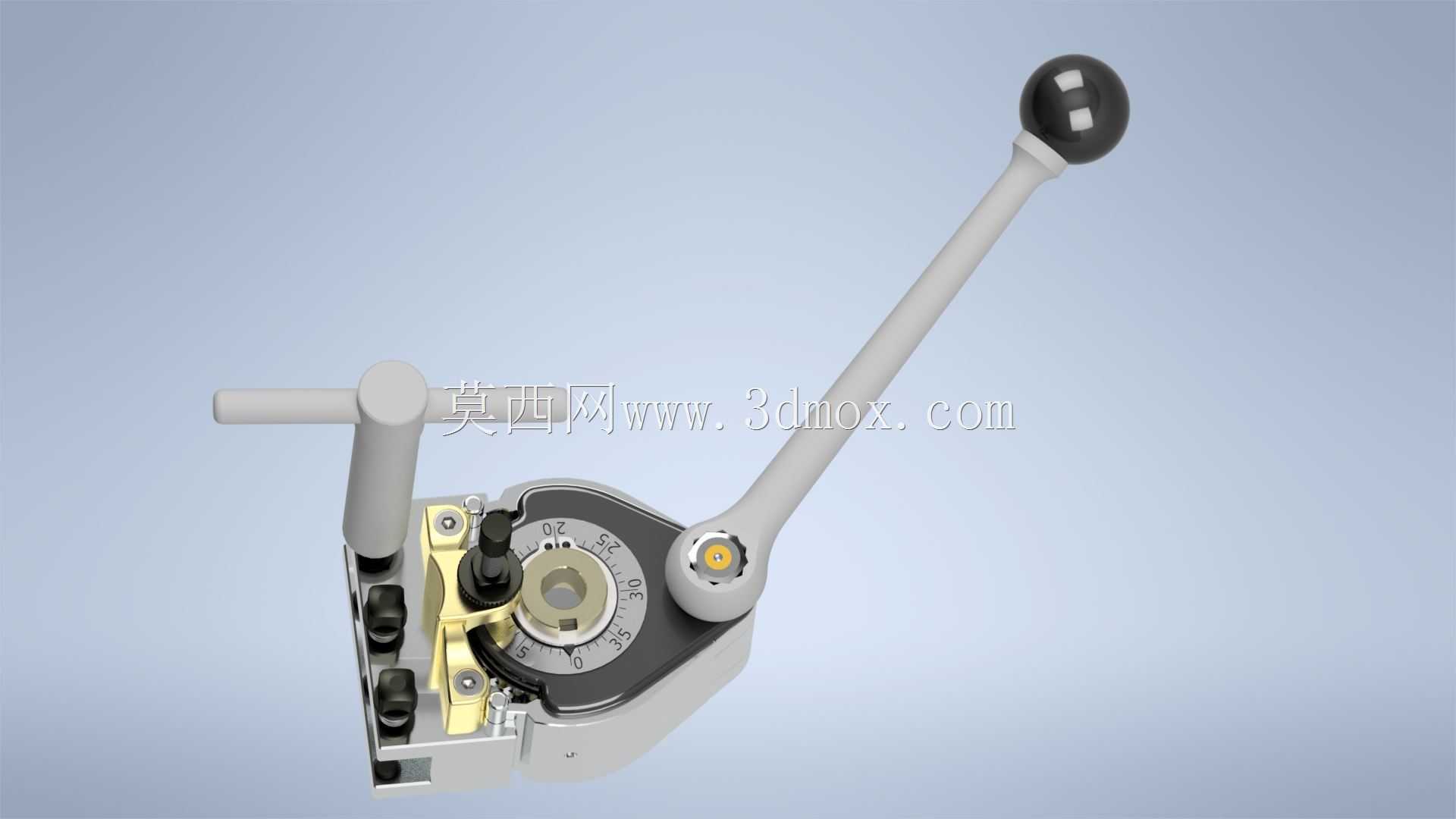

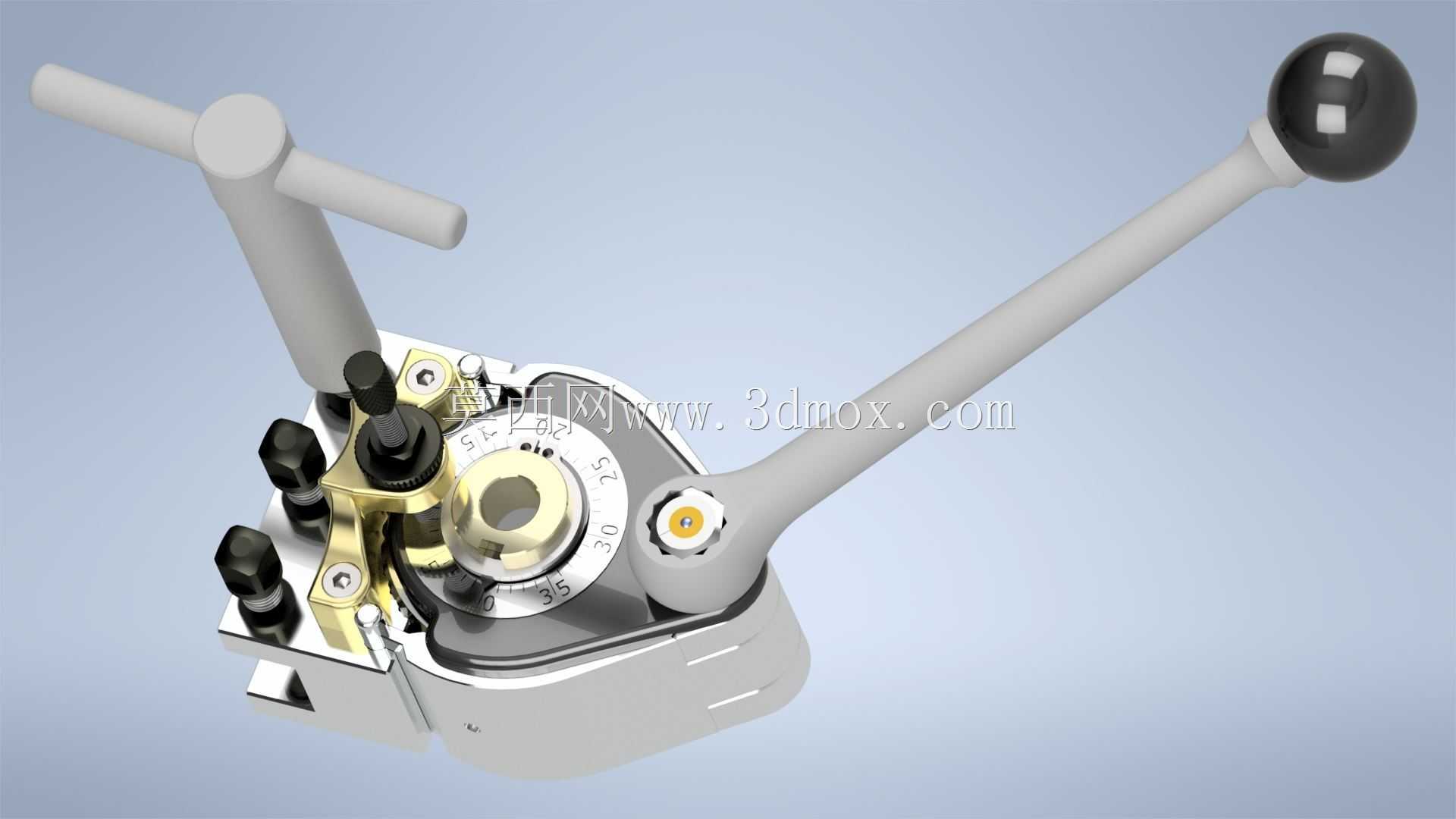

　　从实际用途看，刀架本体安装在车床中拖板的刀架安装面上，承担刀具承载、角度分度和刚性锁紧三项任务。配套的球头操作杆用于驱动内部锁紧机构，T形扳手则用于调整或拆装相关紧固件。模型中可以看到本体上部的分度区域、锁紧旋钮、定位销、楔形压块以及刀夹夹持界面，这些细节直接对应快换刀架在机床上的动作逻辑：松开时刀夹可沿定位面取出或转位，锁紧时内部机构将刀夹压向基准面，并通过斜面产生较大的法向夹紧力，抵抗粗车、切槽和断续切削时产生的振动。

　　设计上没有把刀架做成单纯的块状支撑，而是围绕“重复定位”和“操作可达性”展开。本体底部需要与中拖板安装面贴合，安装孔位、底面平面度和中心高度决定了刀具相对主轴轴线的位置；上部定位面则承担刀夹的侧向约束，通常通过V形面、平面或销孔组合限制自由度。为了保证换刀后刀尖高度波动小，定位接触面应具备较高的形状一致性，锁紧力方向也需要尽量指向刚性较强的本体区域，避免薄壁部位承受弯曲载荷。球头手柄的长度和摆动空间经过布置，既考虑操作者站在车床前方能够省力锁紧，也避免手柄与卡盘、工件、尾座或防护装置发生干涉。

　　在外形尺寸与安装边界方面，这类刀架并非孤立零件，放入装配环境时必须同时校核三条边界：其一，底部安装轮廓与中拖板T形槽、压块和螺栓的匹配关系，需保证紧固后刀架不超出拖板有效支撑范围；其二，刀夹装入后刀具的最大伸出长度，应结合车端面、外圆、内孔和切断等工况检查刀尖与工件、卡盘、尾座套筒的距离；其三，操作手柄在松开、锁紧两个极限位置的扫掠空间，不能与车床回转部件或周边工装碰撞。若用于小型车床，还应控制刀架总高，避免刀夹抬高后使小刀架或中拖板超出设计行程。

　　结构建模时，本体宜按承受夹紧力和切削力的箱体类零件处理，重点表达安装底面、定位斜面、分度孔系、锁紧件容纳腔和加强肋板。金属色刀夹部分体现了与刀具直接接触的夹持区域，黑色旋钮和操作件则突出人机交互部位。楔形锁紧区域需要注意配合面的角度、接触面积和行程关系：角度过大，锁紧自锁性不足；角度过小，松开和清除切屑又不方便。定位销与分度盘的配合应体现可转位使用需求，使刀架在不同加工角度下仍能保持明确的位置状态。

　　在车削现场，快换刀架的价值不只在于节省松开螺钉的时间，更在于把刀具预设工作转移到机外完成。操作者可预先在不同刀夹上装好外圆车刀、切槽刀、螺纹刀或内孔刀，并统一对正刀尖高度；加工过程中只需松开锁紧手柄、更换刀夹、重新压合，即可恢复到接近预设的切削位置。对于CA6140一类常见卧式车床的改造或配套设计，这类附件还要兼顾传统刀架安装尺寸、操作者习惯以及机床刚性余量，避免因刀架过高或夹紧点偏置而引入颤振。

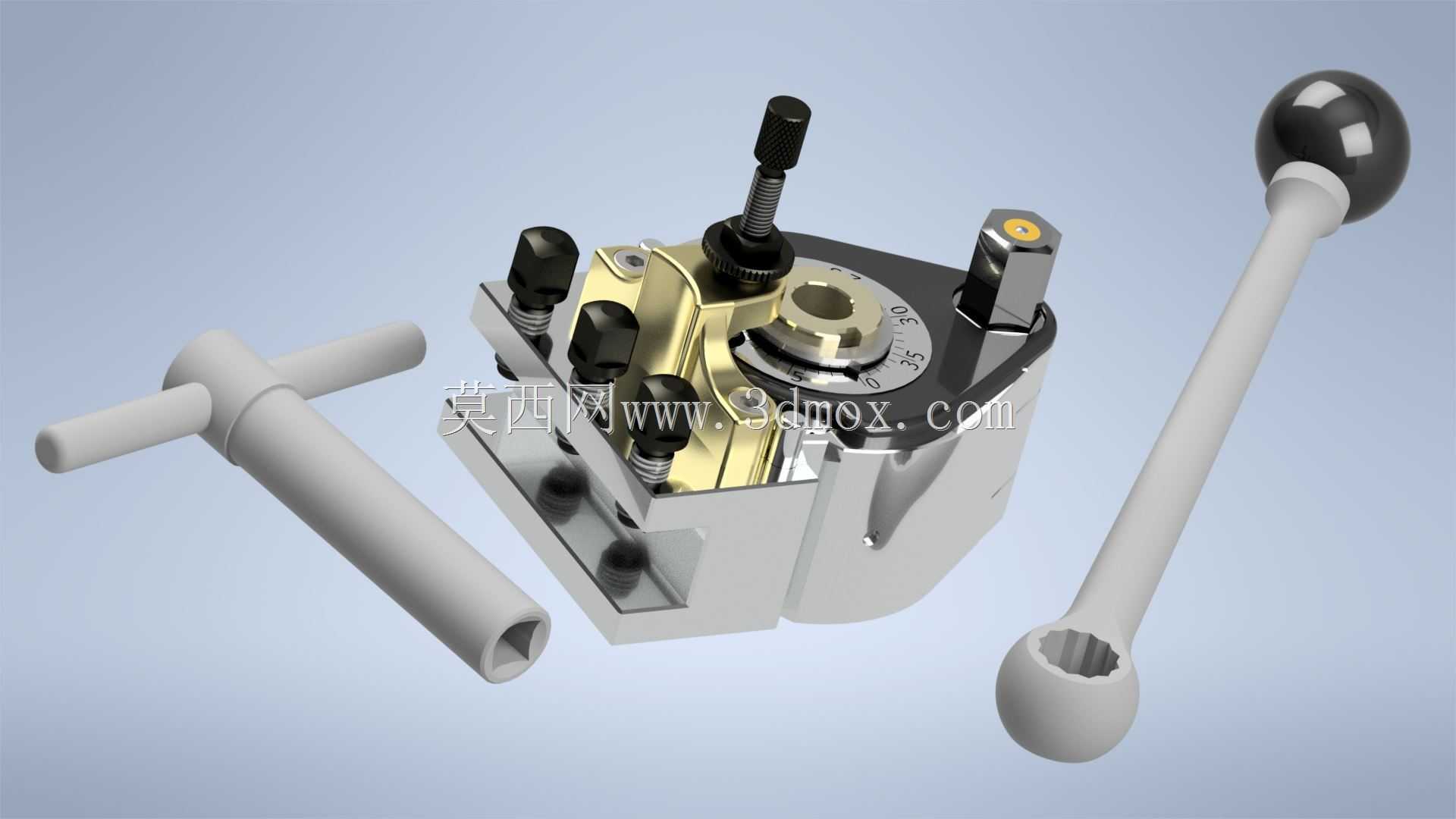

　　从三维结构评审角度看，该模型完整呈现了快换刀架的本体、刀夹、锁紧手柄、调节扳手等关键对象，适合用于机床附件结构学习、工装方案演示和车削工位布局校核。审查时应重点关注安装面接触压力、锁紧机构传力路径、刀夹定位公差、手柄操作空间以及刀具回转干涉，而不是只关注外观渲染。通过这些结构细节，可以较真实地反映快换刀架在普通车床加工中的装夹逻辑和工程使用边界。
