工业用滚筒组合式皮带输送设备结构

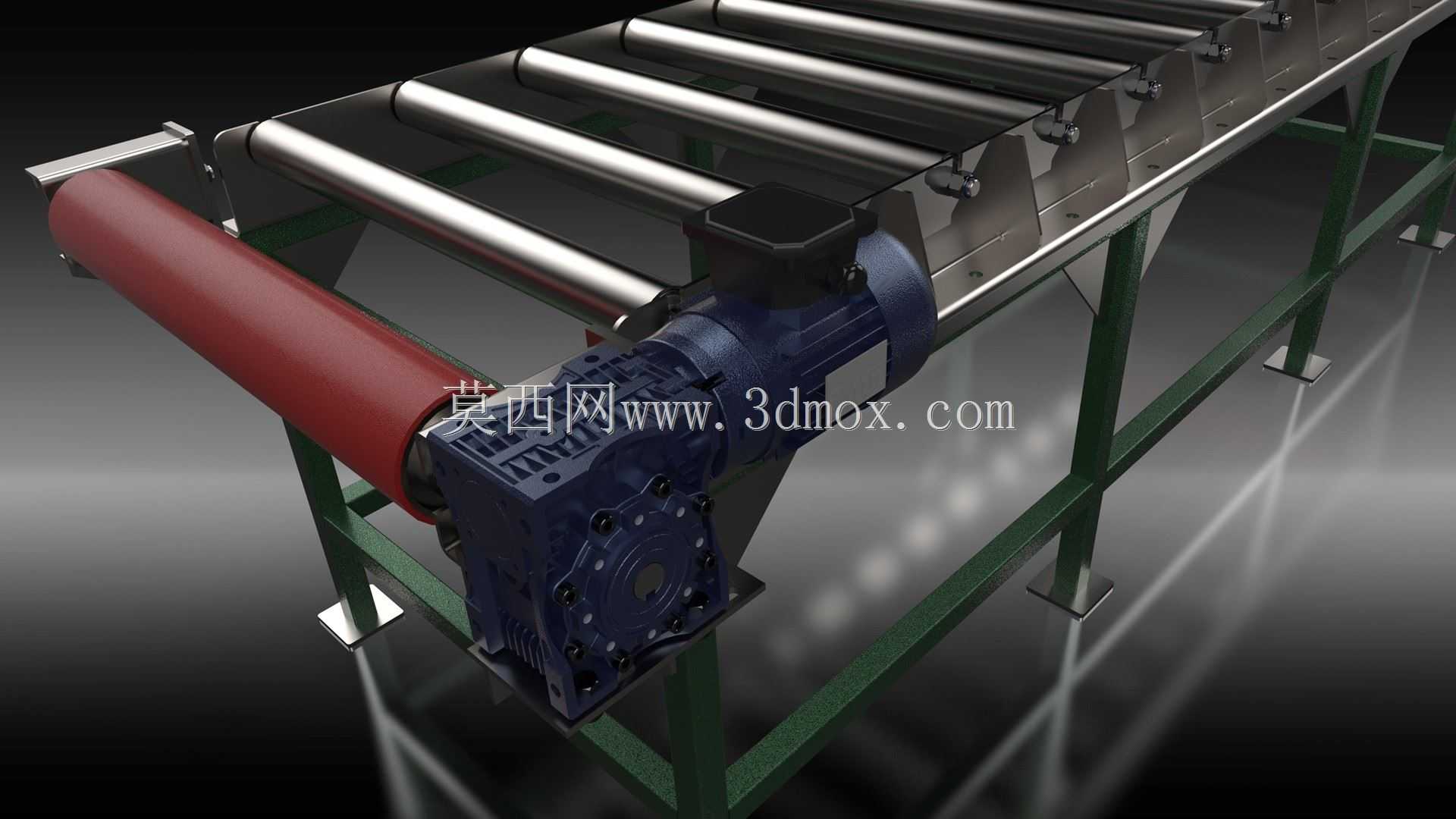

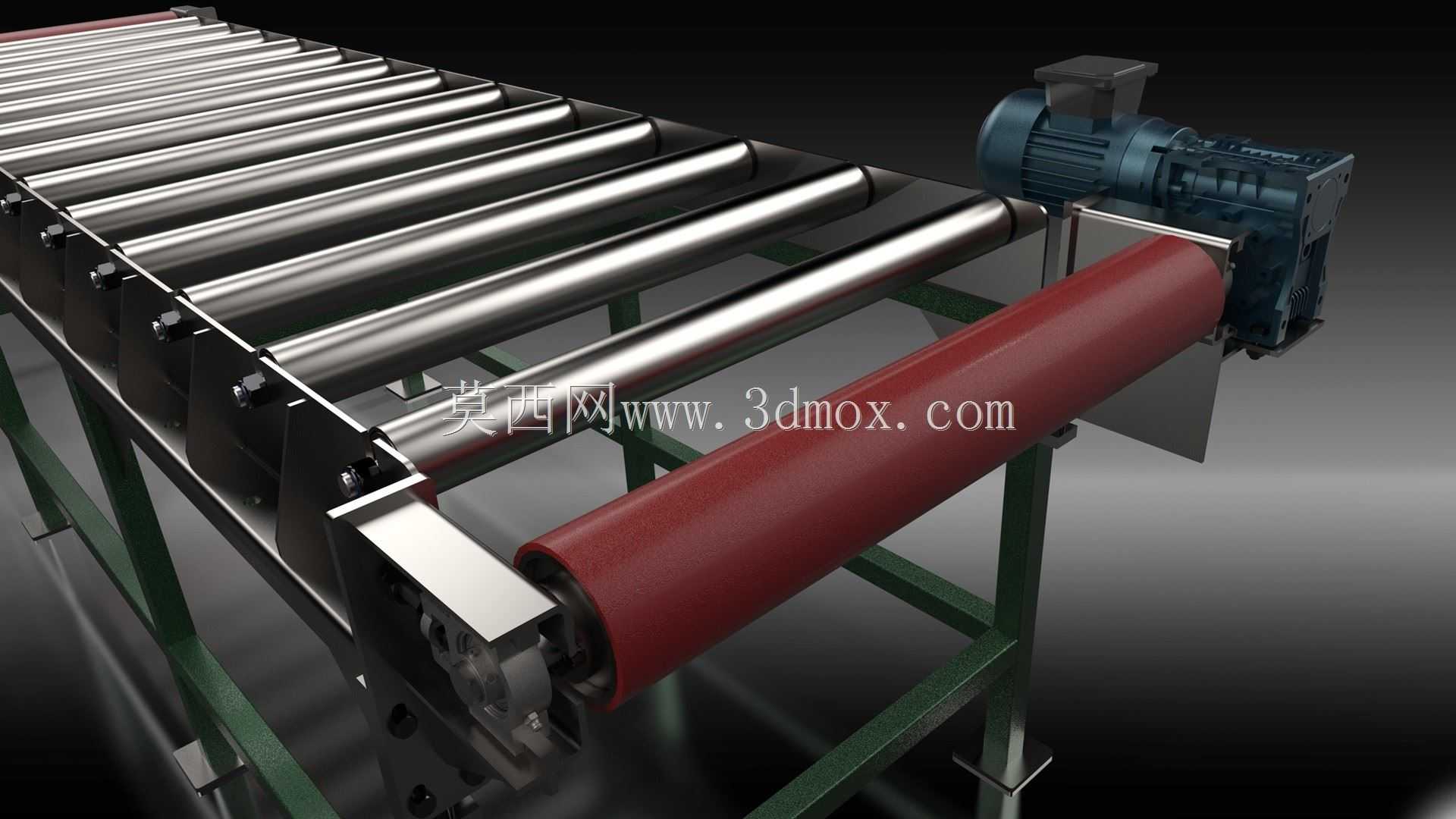

　　该输送设备采用滚筒段与皮带段组合的结构形式，在实际产线布局中可同时满足硬质箱体、工装托盘的滚动输送，以及软包装、散料、易刮花工件的平稳皮带输送需求，无需在两段工序间额外设置转运输送机构，减少产线衔接的工位冗余。从结构设计逻辑来看，驱动端采用斜齿轮减速电机直连主动辊的布置方式，省去了链传动、带传动的中间传动环节，既压缩了设备端部的安装占用空间，也降低了传动环节的故障率与日常维护点位，减速电机的安装座采用腰型孔设计，可在安装调试阶段调整电机位置，实现皮带张紧度的快速调节，无需额外增设张紧轮结构。机架部分采用标准矩形钢管焊接成型，支腿底部配置可调脚杯，可适应地面不平整的安装场景，调节范围覆盖±30mm的地面高度差，

　　安装时无需额外做地面预埋件处理，适配大部分车间现有地坪条件。滚筒段的辊筒采用精密轴承配合不锈钢辊面设计，辊筒间距根据常规输送工件的最小尺寸设定，避免小型工件卡入辊缝，辊面做抛光处理，减少对工件表面的刮擦损伤，适合食品外包装、纺织成卷物料、电子元器件包装盒的输送场景。皮带段采用红色耐磨聚氨酯皮带，表面摩擦系数适中，既可以保证输送过程中物料不打滑，也能避免皮带过硬压损软质工件，皮带下方设置光滑托板，承托皮带及上方物料重量，防止重载工况下皮带下垂跑偏。设备整体宽度可根据产线需求适配，单段标准长度覆盖6米以内的输送距离，多段拼接时可通过端部连接法兰快速对接，对接处的辊筒与皮带高度差控制在0.5mm以内，避免物料通过时出现卡顿。

　　在实际应用场景中，该类设备可直接接入食品包装线末端，完成成品从包装工位到装箱工位的转运；也可布置在纺织车间的成卷物料转运环节，替代人工搬运降低劳动强度；在仓储物流场景中，可对接分拣设备实现包裹的平稳输送，同时滚筒段可兼容人工扫码、称重等工位的操作需求，操作人员可直接在滚筒段推移工件调整位置，操作阻力远低于纯皮带输送结构。设计过程中对设备的侧边防护做了简化处理，采用折弯钢板作为侧边护板，既可以防止物料从侧边滑落，也能遮挡内部传动结构，避免生产过程中杂物卷入传动部位，护板采用快拆螺丝固定，检修时无需整体拆解机架即可快速打开护板调整内部结构。设备的安装边界预留了足够的电气走线空间，机架方管内部可穿设动力线与传感器线缆，避免线缆外露造成的生产安全隐患，也让设备整体外观更整洁，适配洁净度要求较高的食品、电子生产车间场景。
