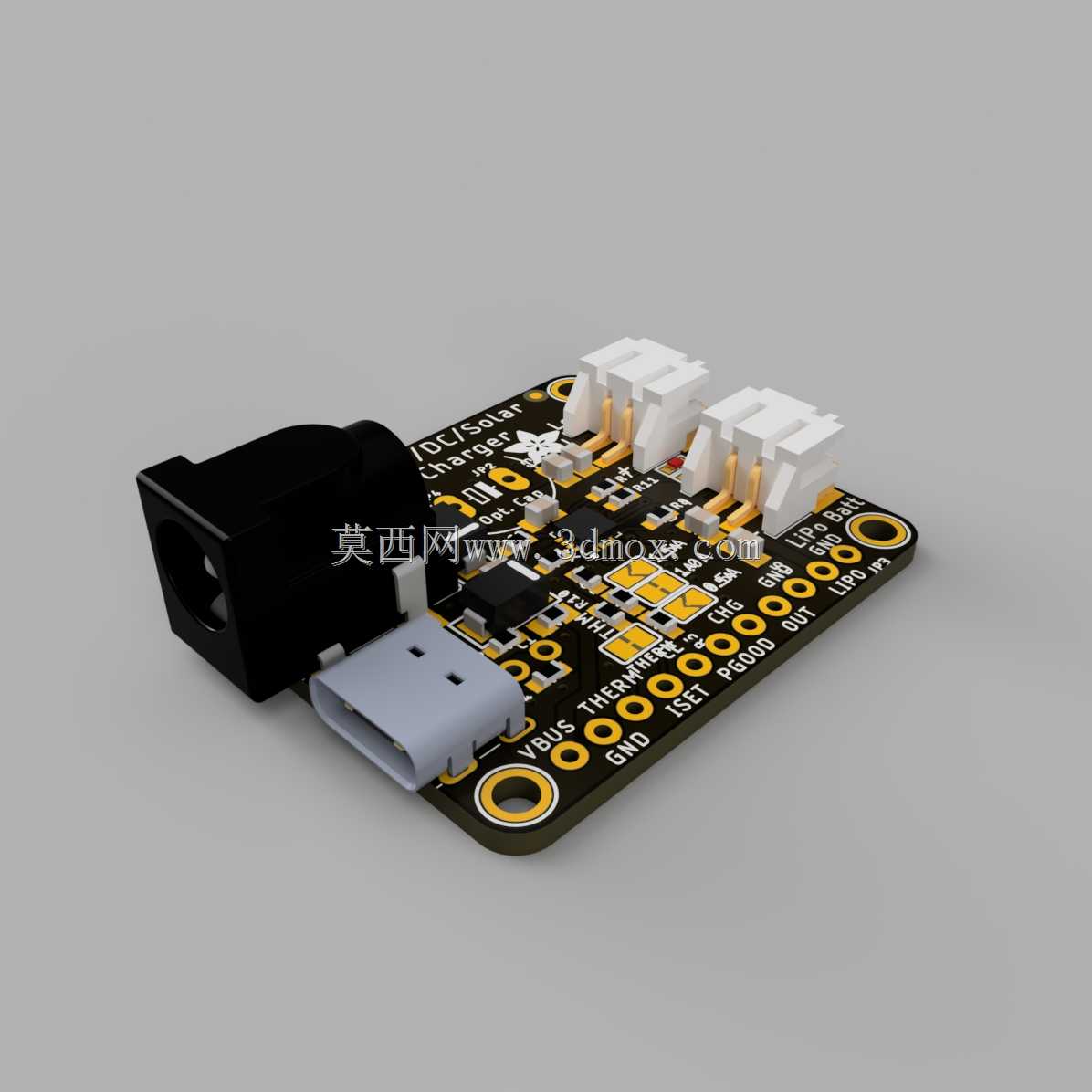

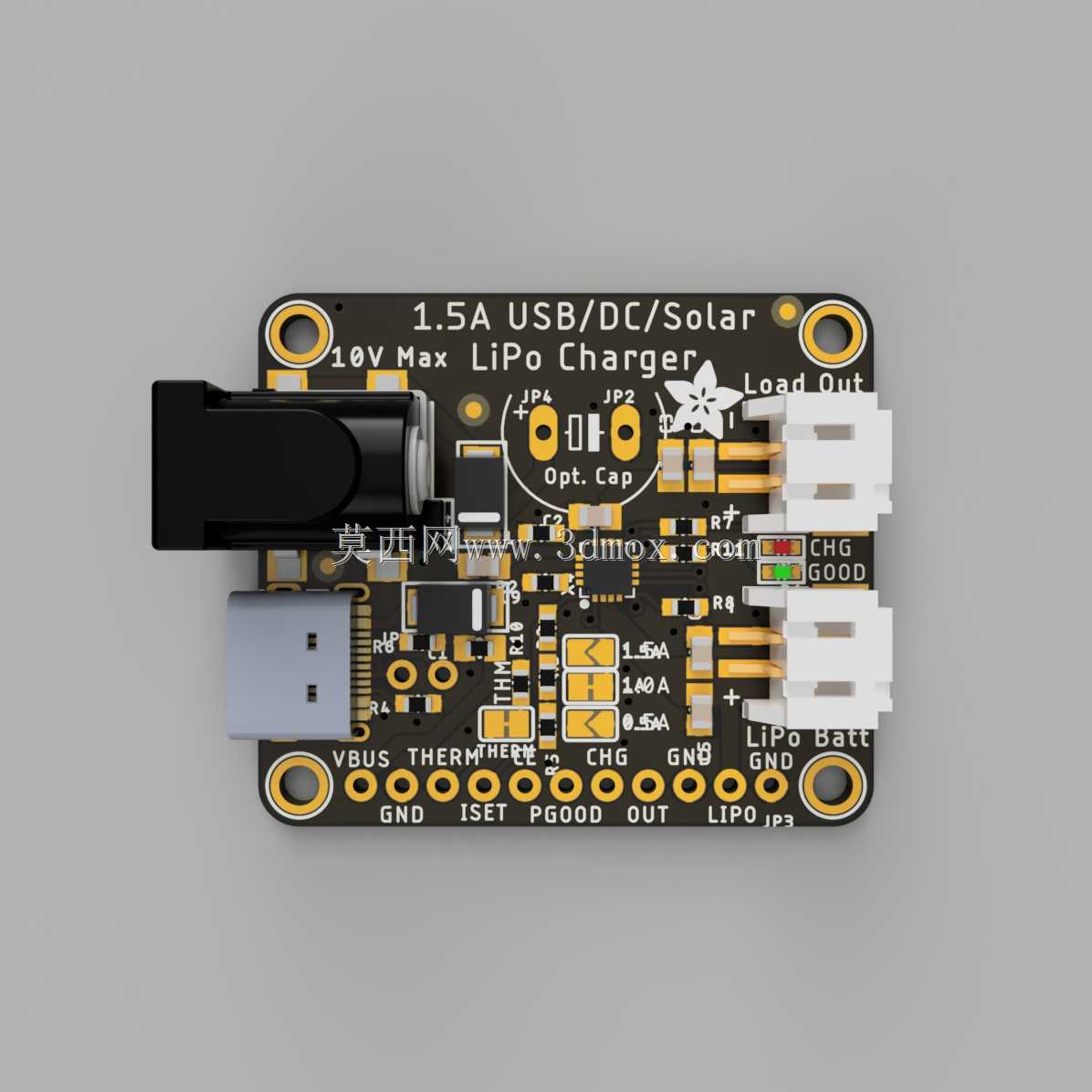

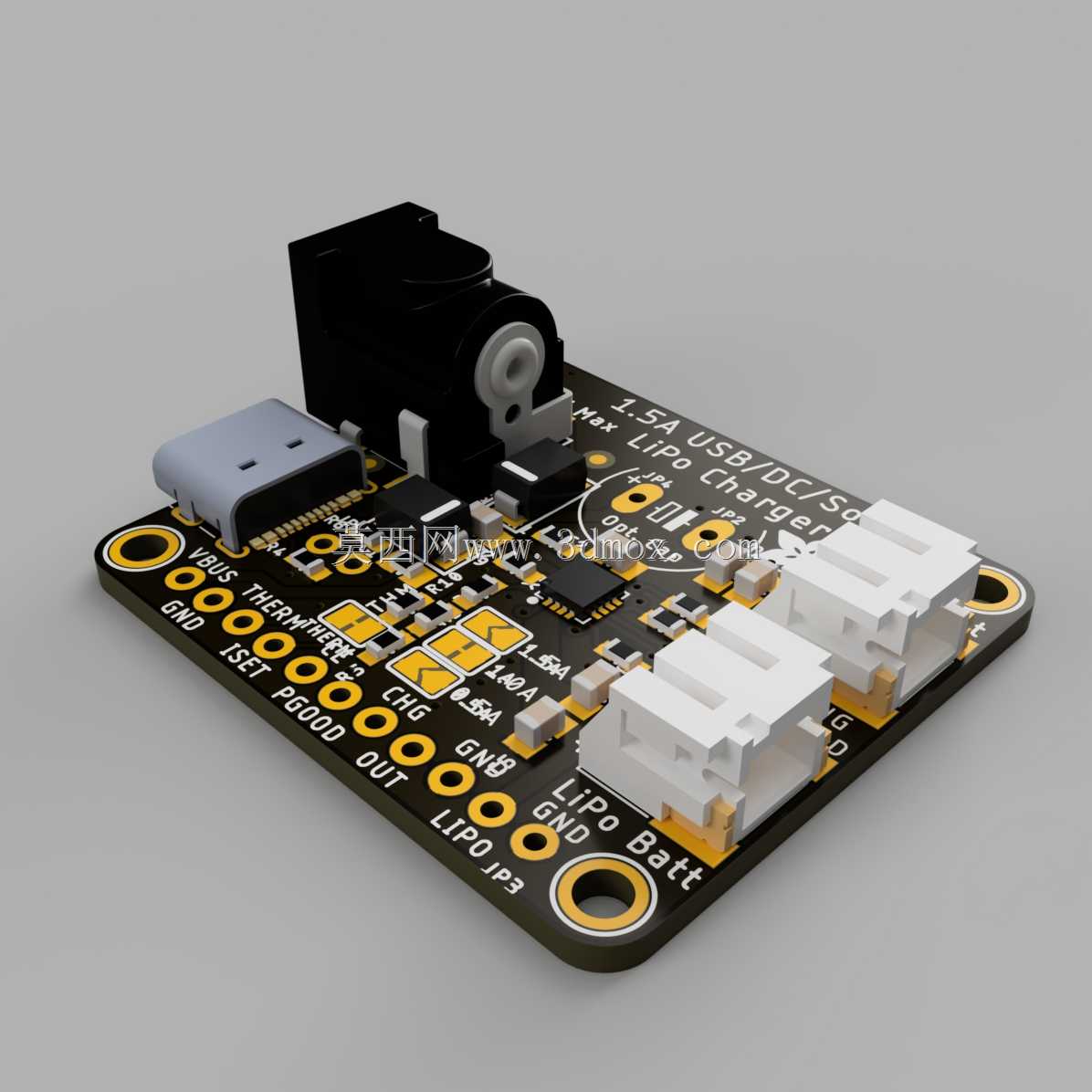

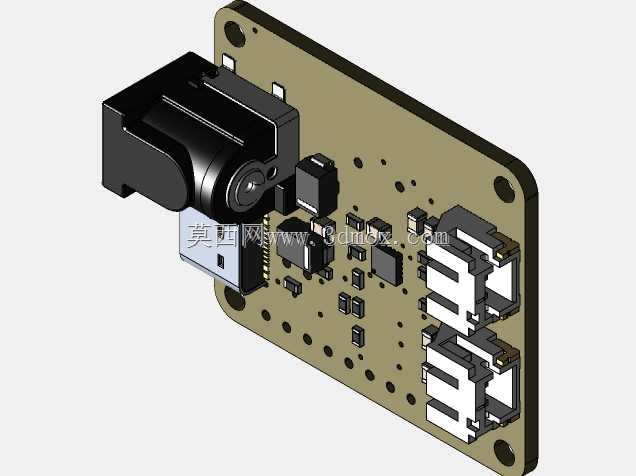

Adafruit BQ24074太阳能充电控制模块

　　这款太阳能充电模块核心围绕BQ24074充电管理芯片搭建，主要面向小型离网太阳能供电场景设计，可适配小功率太阳能板输入，为单节锂电池提供稳定的充电管理通路，同时兼顾负载供电需求，常被应用在户外小型传感节点、便携低功耗电子设备、小型太阳能照明装置的电源回路中。从结构设计来看，模块采用FR-4玻纤电路板作为基底，板载元件布局遵循电源类PCB布线规则，功率回路与信号回路做了分区排布，大电流走线做了加宽铺铜处理，降低充电过程中的线路压降与发热问题。板上集成了两种输入接口，分别是DC直流电源座与Micro USB接口，可兼容太阳能板、常规USB适配器两类输入源，无需额外转接即可完成不同供电场景的适配。接口旁设置了白色的PH2.

　　0规格立式接线座，分别对应太阳能输入、电池连接、负载输出三个通路，接线座采用带锁扣设计，可避免户外使用场景下接线受拉扯松脱的问题。板边预留了标准2.54mm间距的排针焊盘，覆盖芯片的使能、充电状态指示、电流设置等引脚，方便开发者根据实际需求拓展功能，或是将模块嵌入到自有设备的主控电路中。模块整体外形为矩形，四角做了圆弧处理并预留了3mm直径的安装孔，可直接通过铜柱固定在设备外壳内部，安装孔位间距适配常规小型电子设备的内部安装空间，无需额外做结构改型。板载元件全部采用表贴工艺焊接，充电管理芯片周边的被动元件选型围绕芯片的参数要求匹配，输入输出端设置了滤波电容，可抑制输入源波动带来的电压尖峰，保障充电过程的稳定性。

　　模块的充电参数围绕单节锂电池特性设置，可根据输入源的功率动态调整充电电流，避免小功率太阳能板输入时出现电压拉垮无法启动充电的问题，同时集成了电池过充、过放、过流保护逻辑，无需额外搭配保护板即可完成锂电池的安全充放电管理。在实际选型应用时，需要注意模块的输入电压范围匹配太阳能板的开路电压，安装时需预留足够的散热空间，避免大电流充电时板上功率元件热量堆积影响使用寿命，接线时需注意正负极标识，避免反接损坏模块与后端负载。
