三轴喷雾奶油自动化作业设备结构

　　这套三轴喷雾作业设备主要面向烘焙食品加工产线的奶油均匀喷涂工序，可适配多规格烘焙模具的表面涂层作业，替代人工手持喷枪完成重复性喷涂动作，有效降低人工操作带来的涂层厚度不均、原料浪费以及作业环境粉尘附着的问题。设备整体采用铝型材搭建主体框架，底部配置可调脚杯与脚轮组合，既可以在固定工位调平锁止，也能根据产线布局调整快速移位，框架整体占地尺寸控制在1.8米长、1.2米宽的范围内，安装时无需额外预埋固定件，对接现有产线时仅需预留0.5米的周边操作维护空间即可。

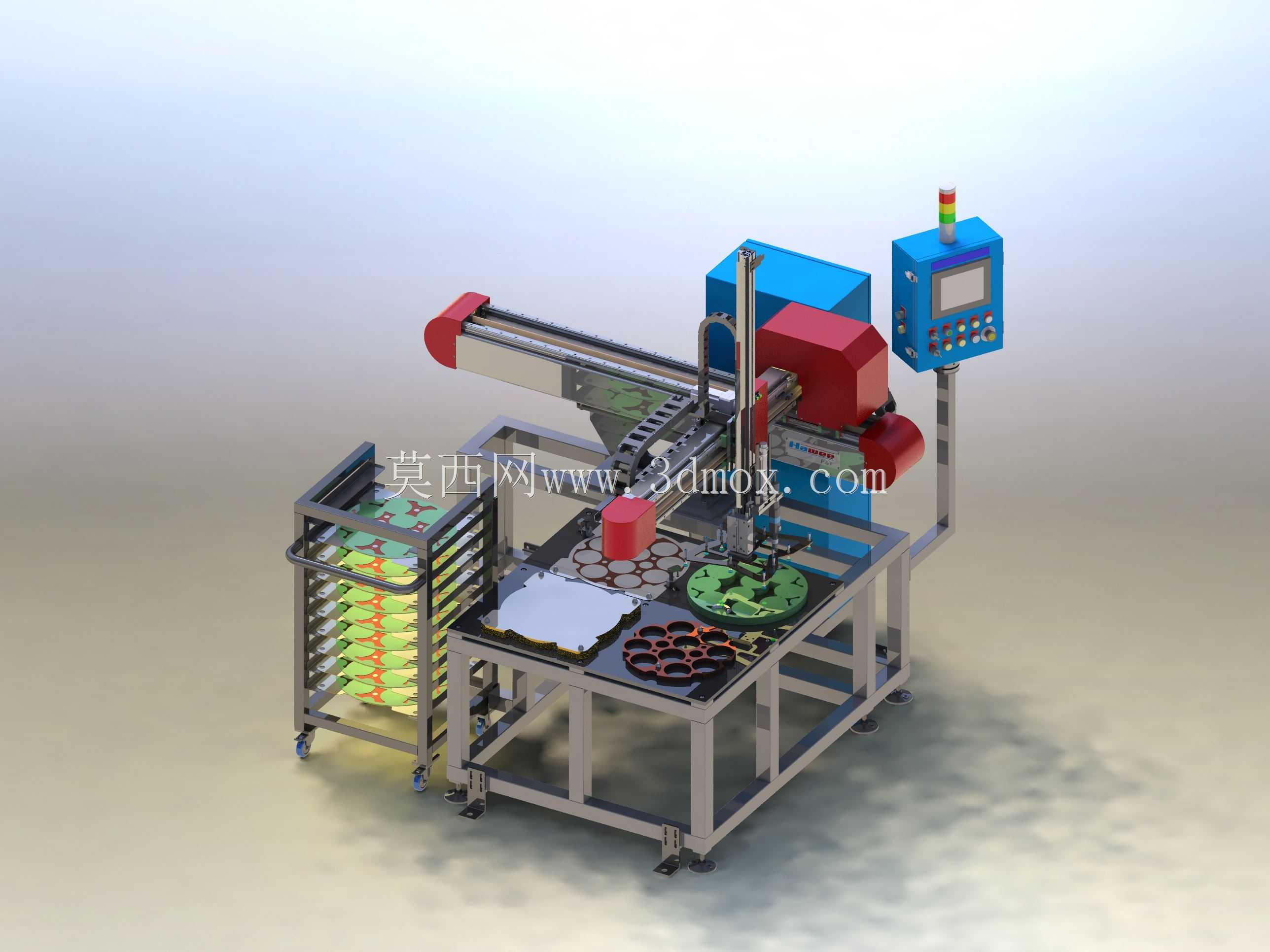

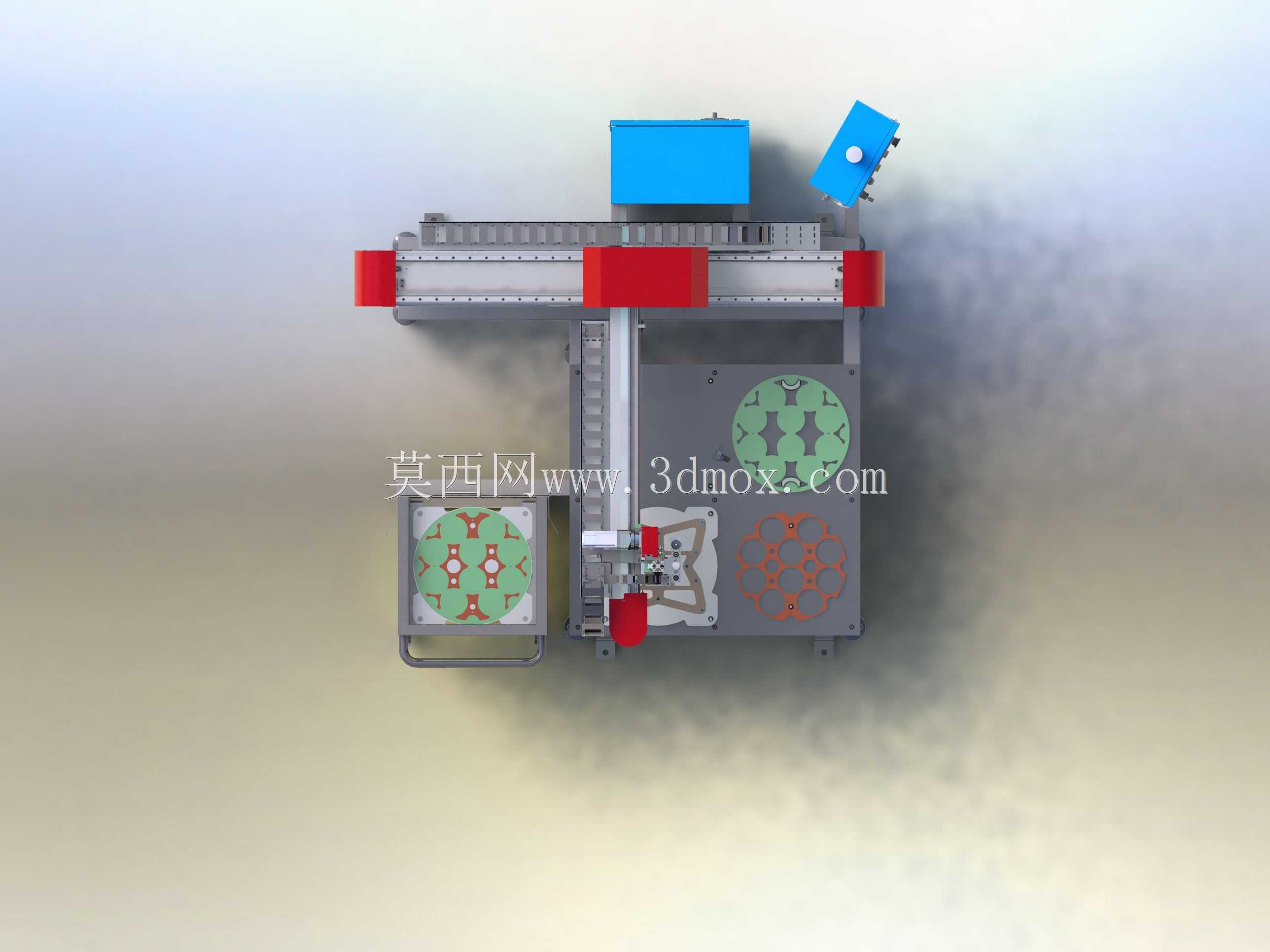

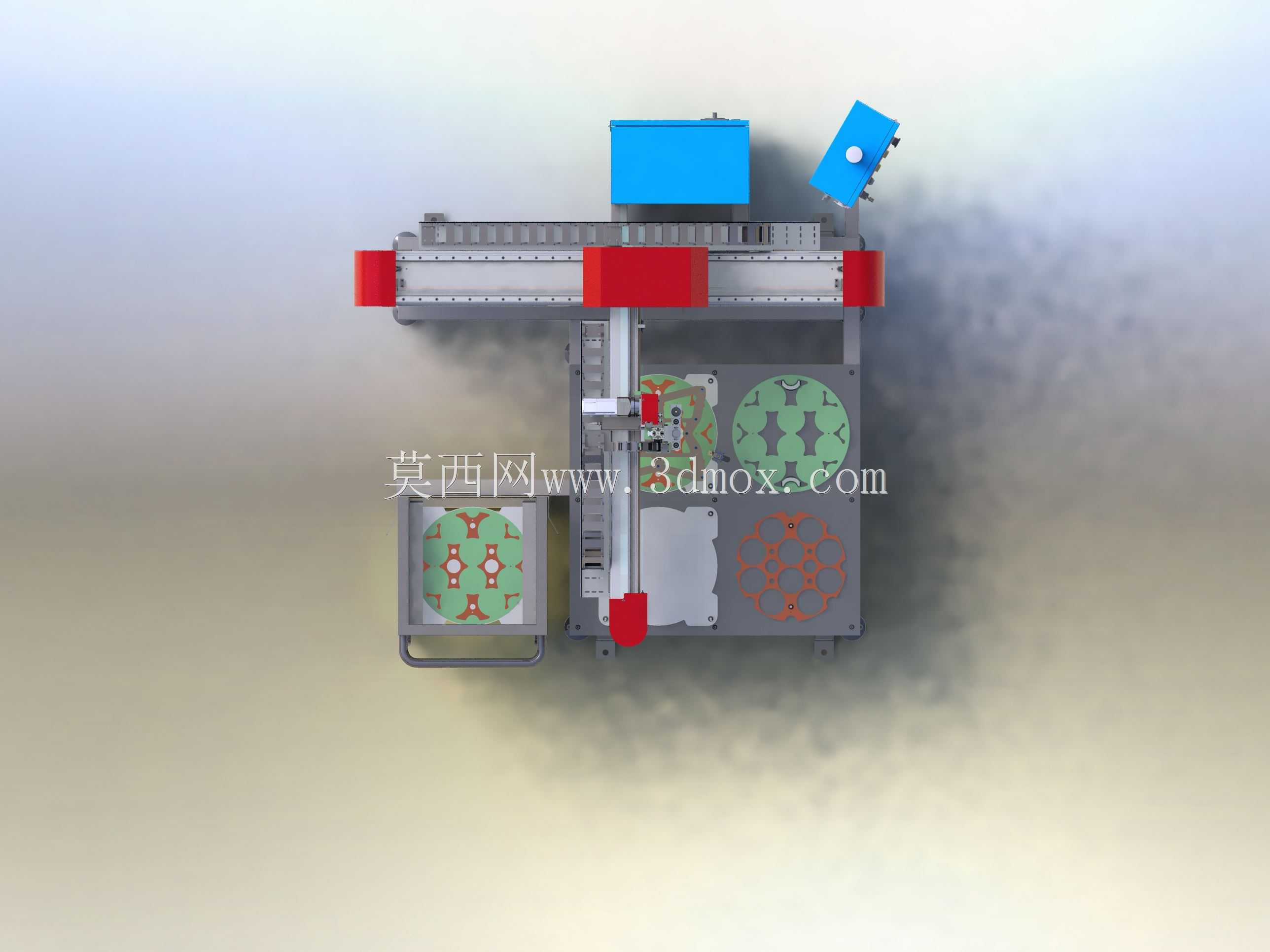

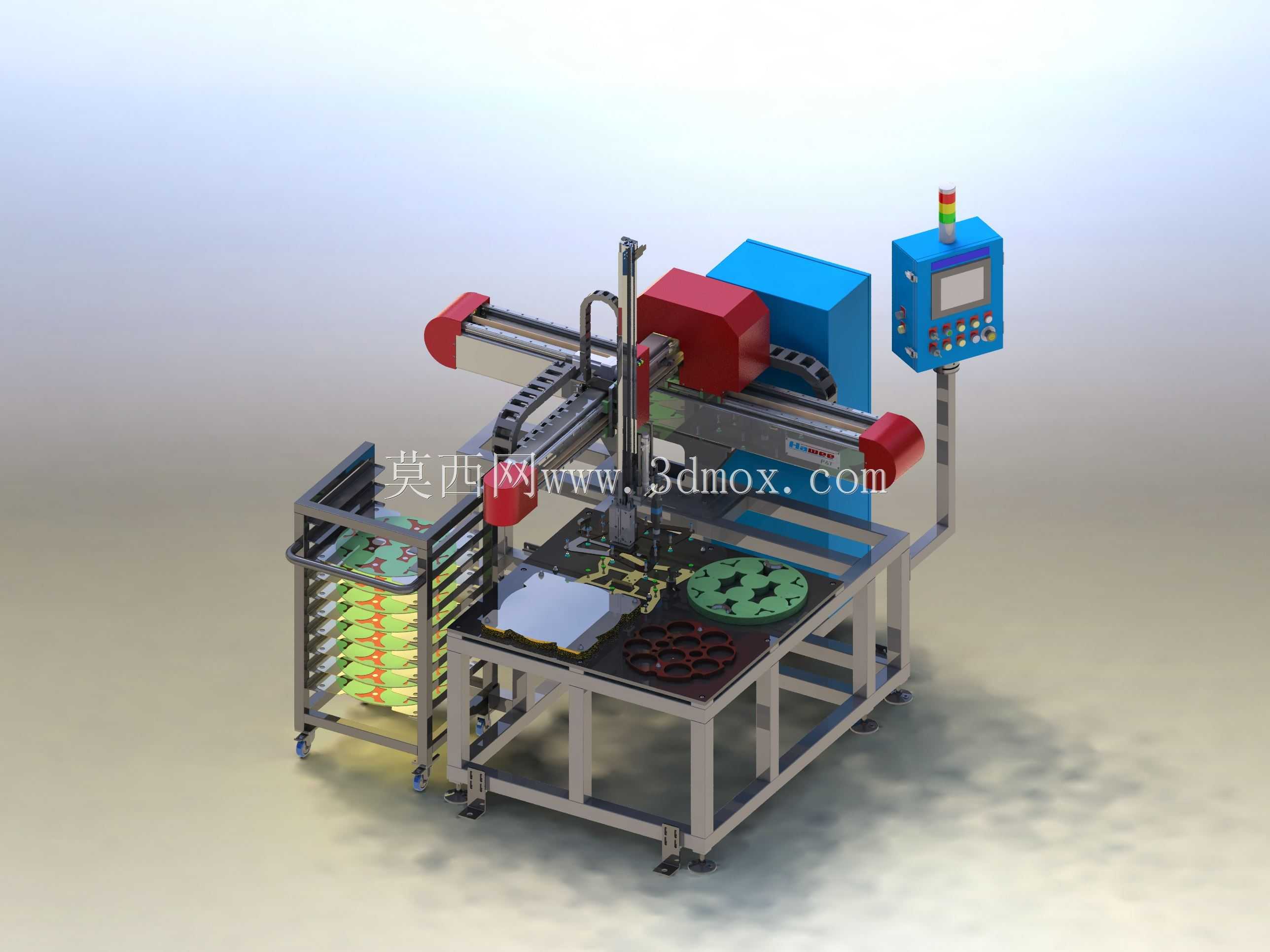

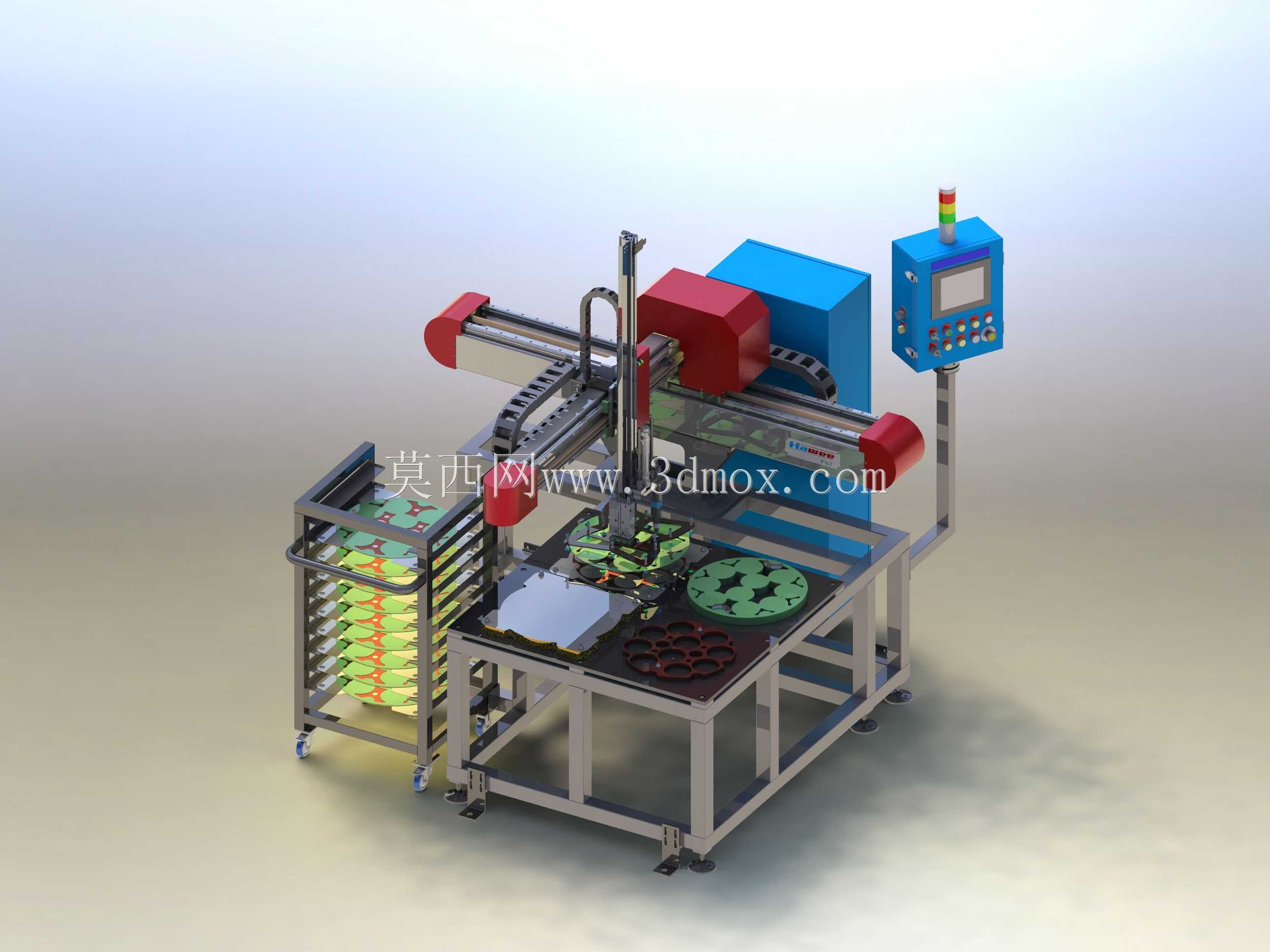

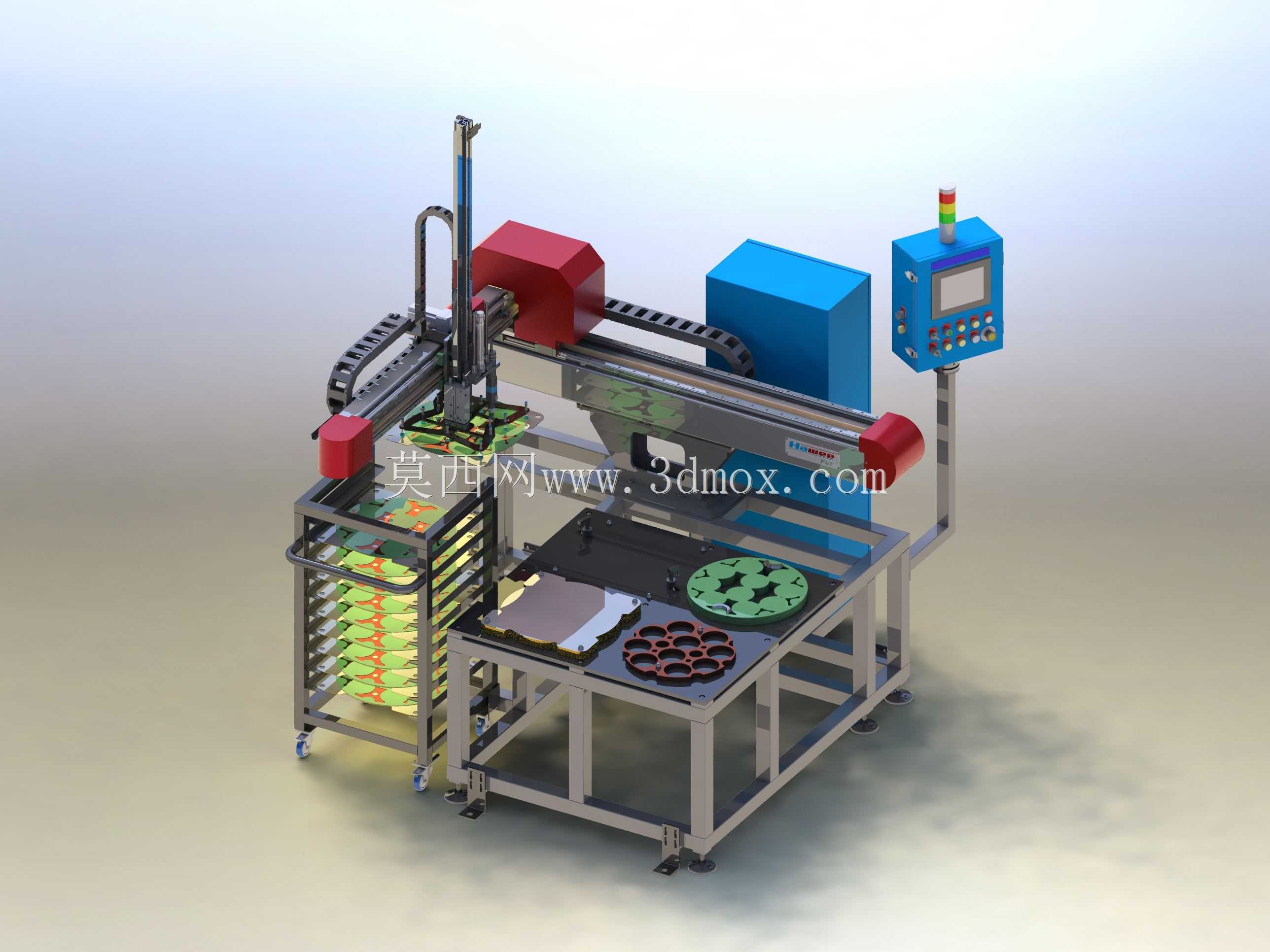

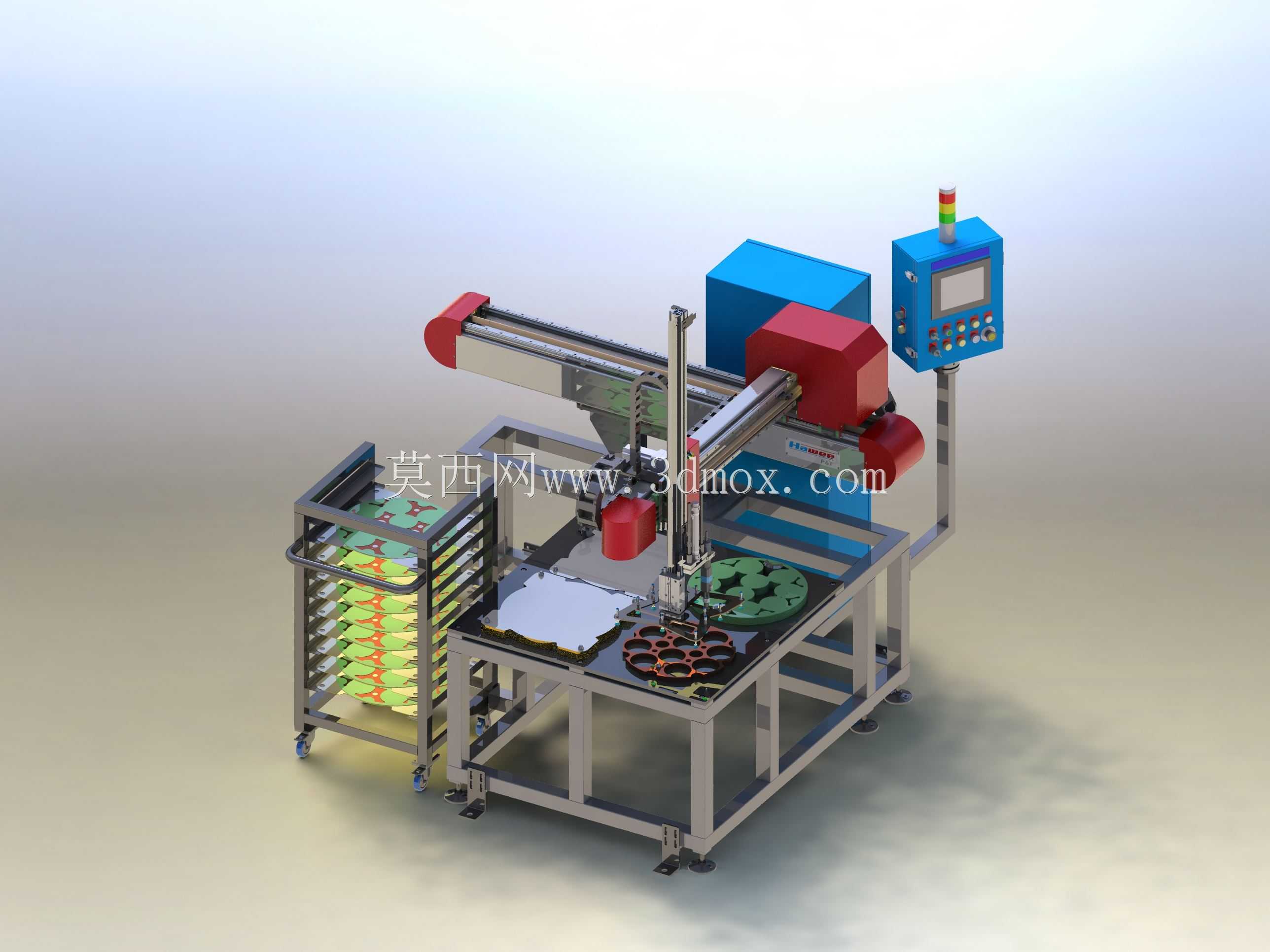

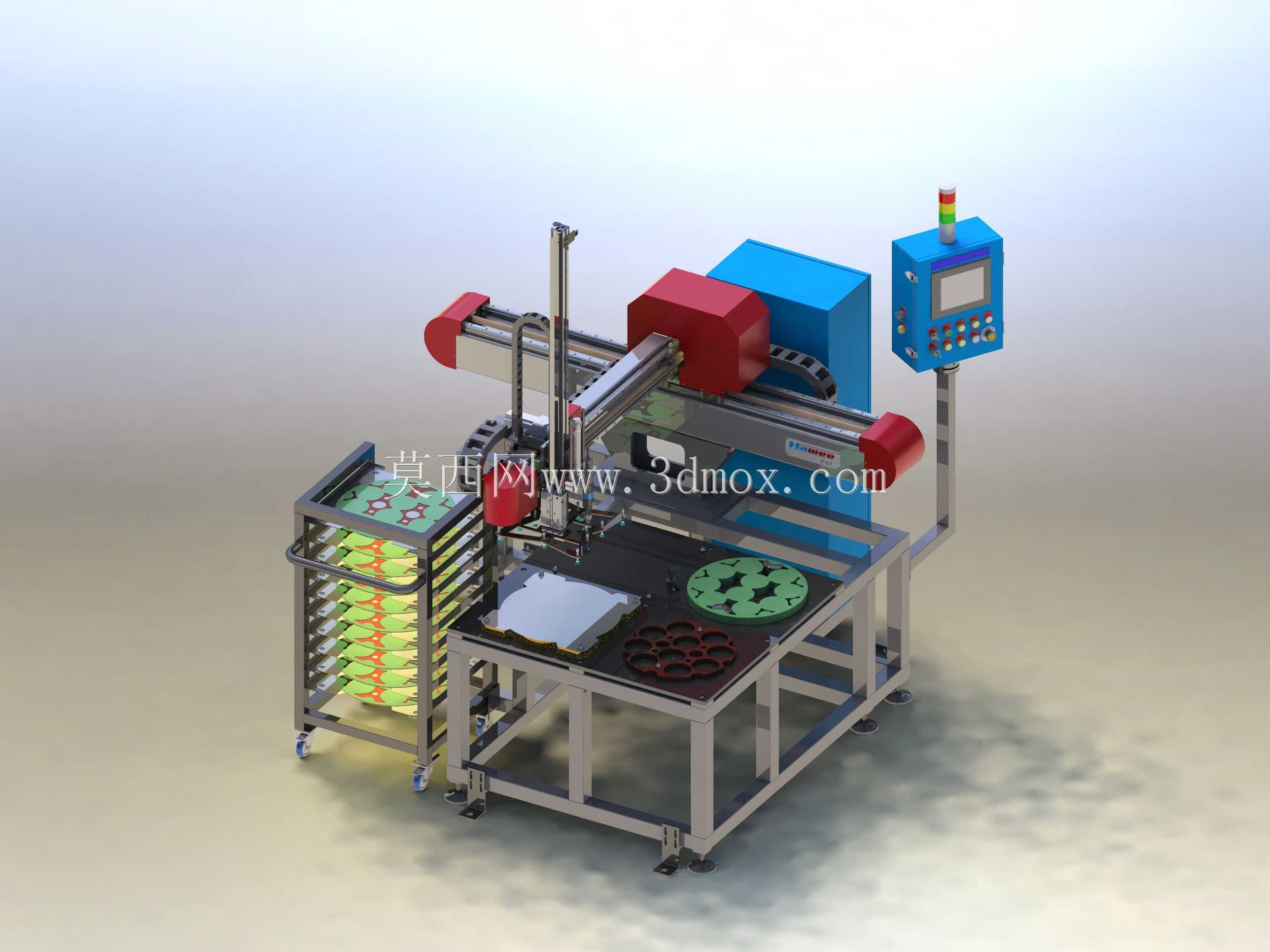

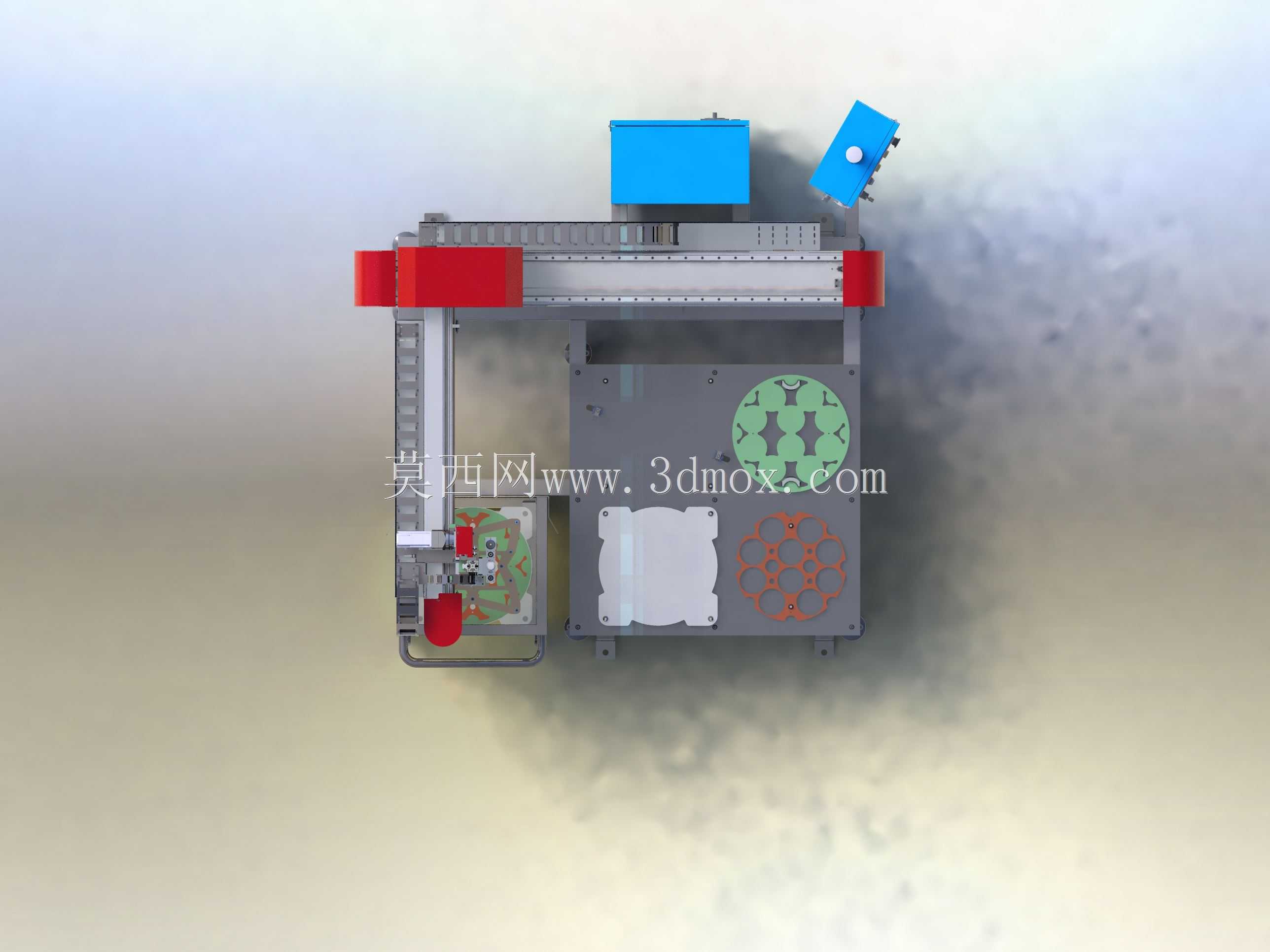

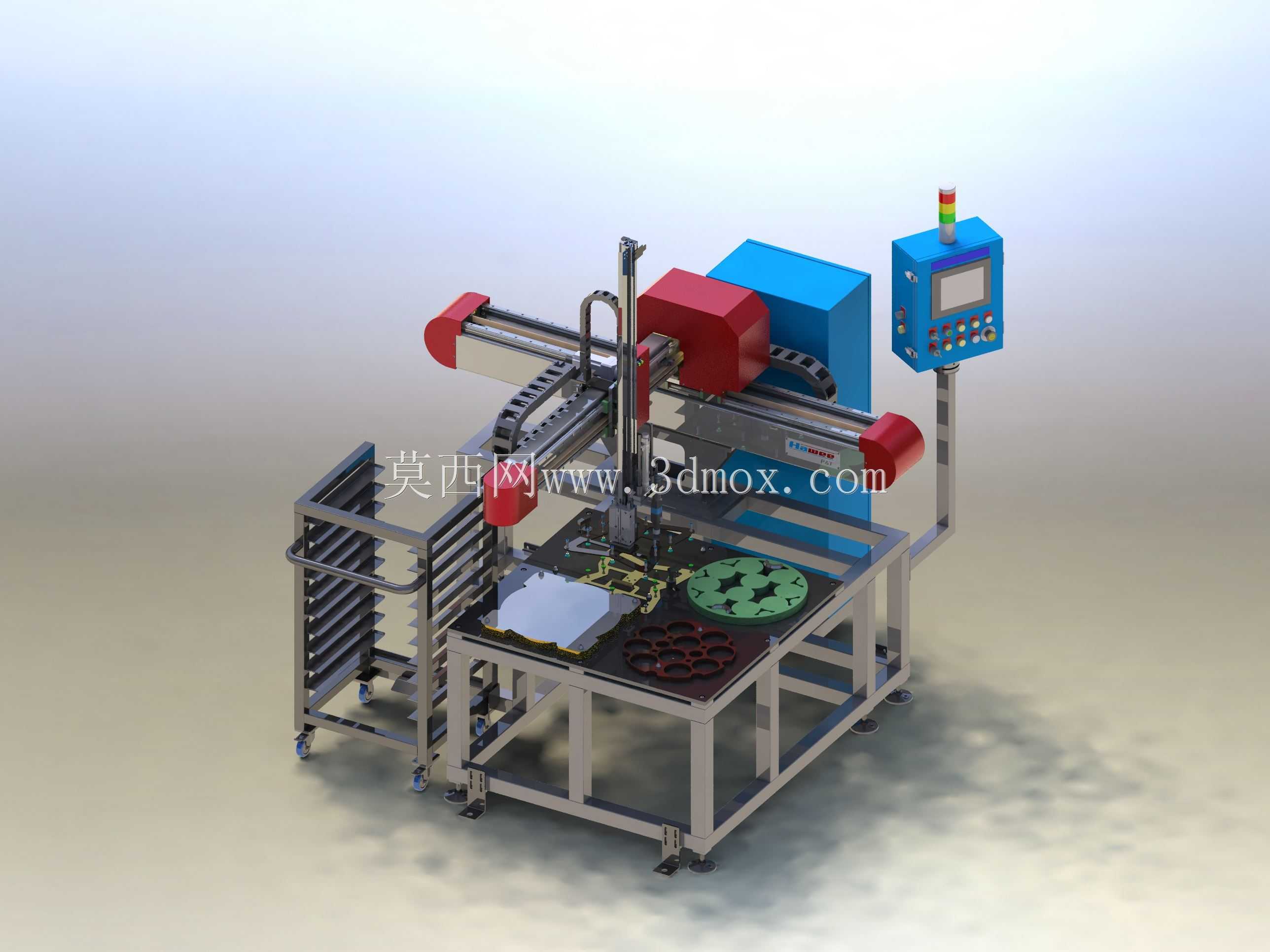

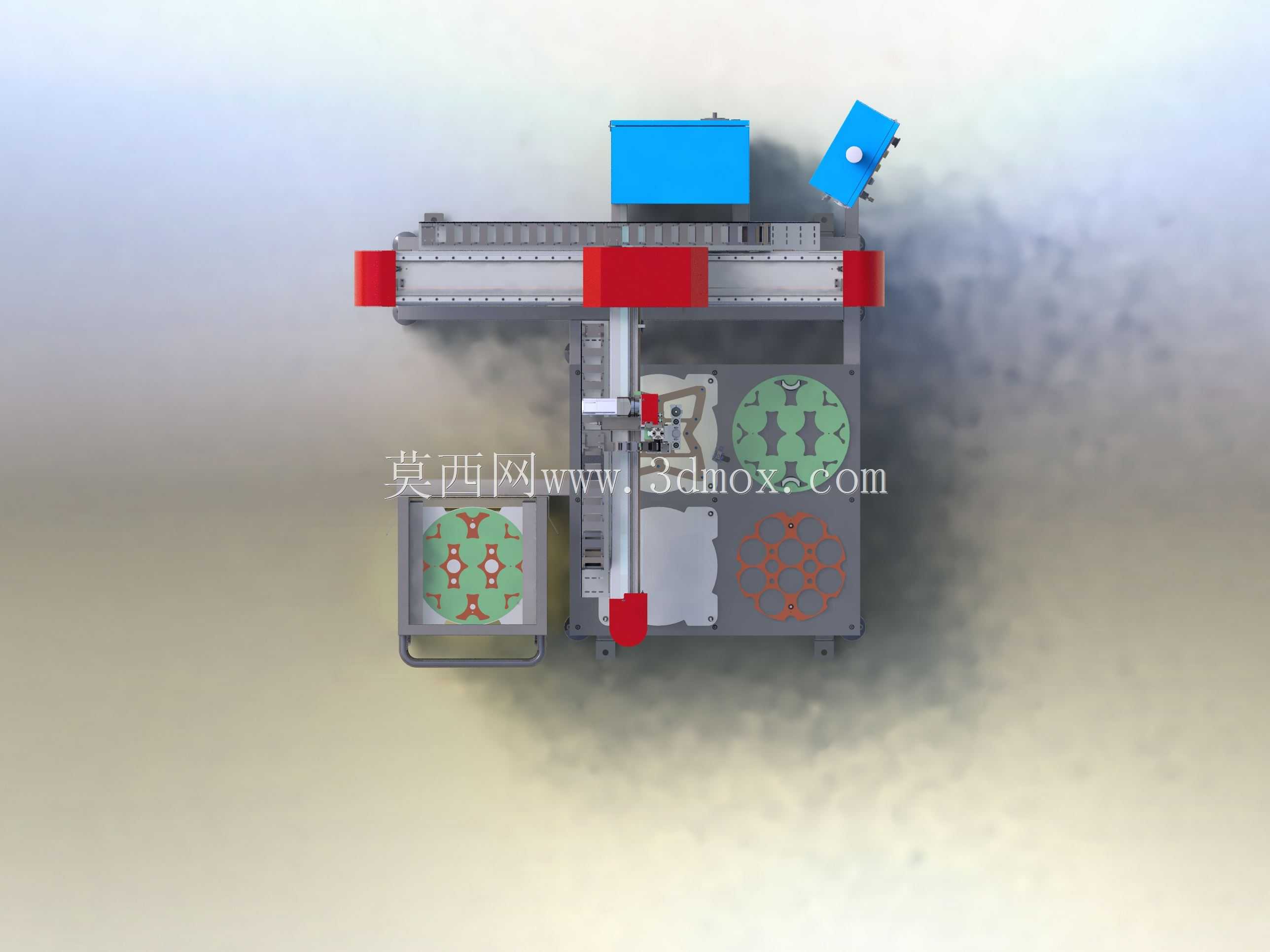

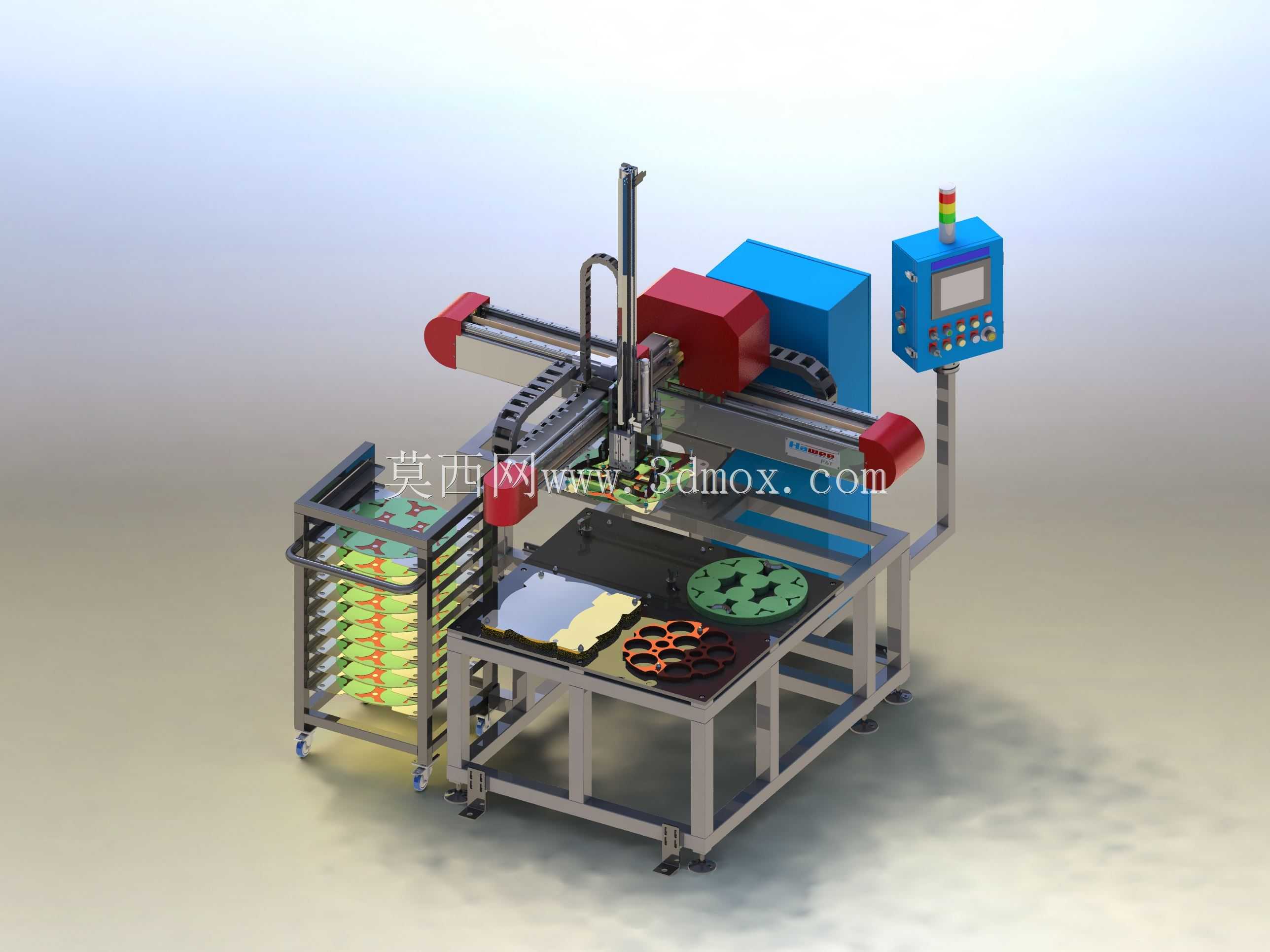

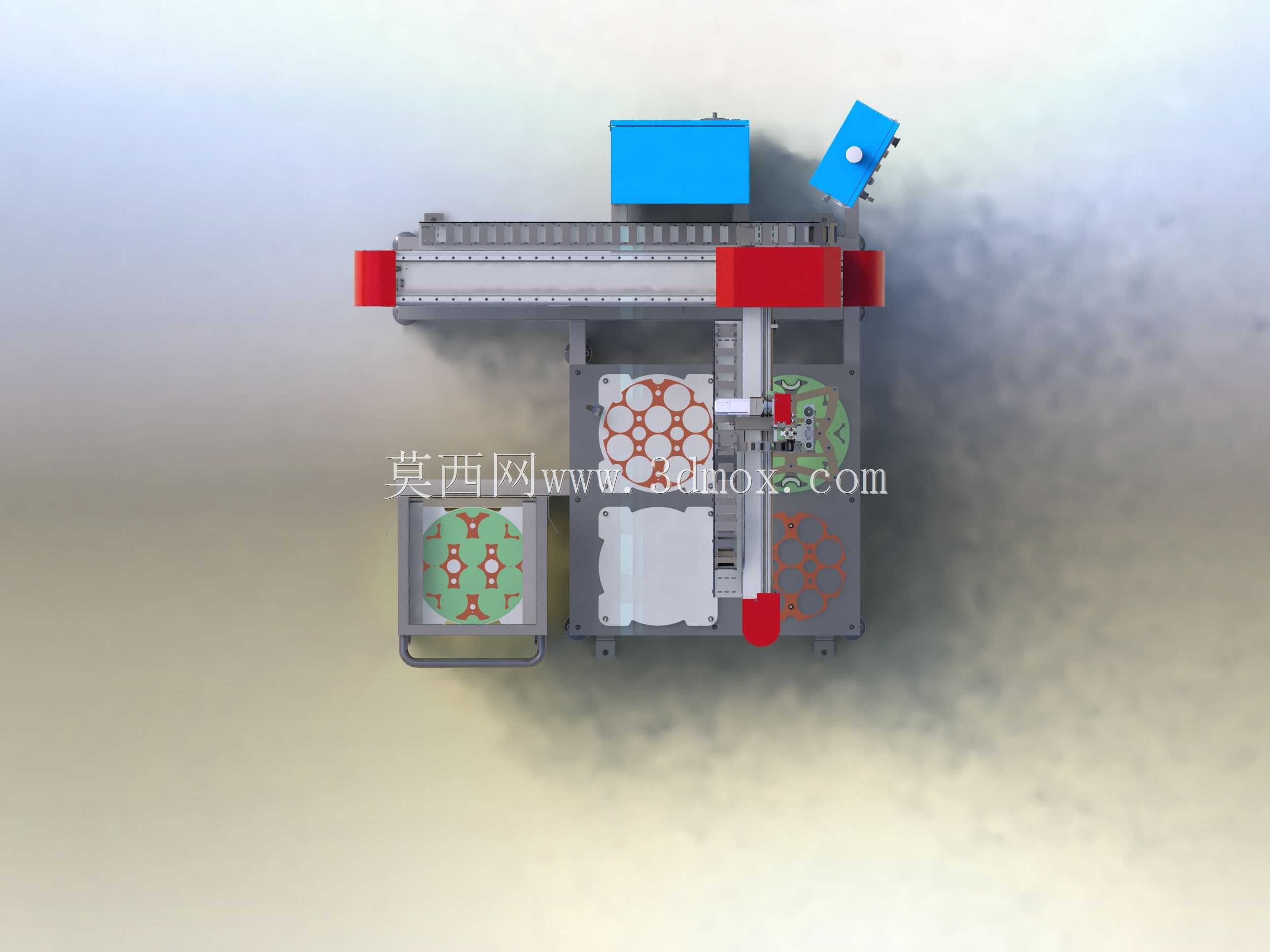

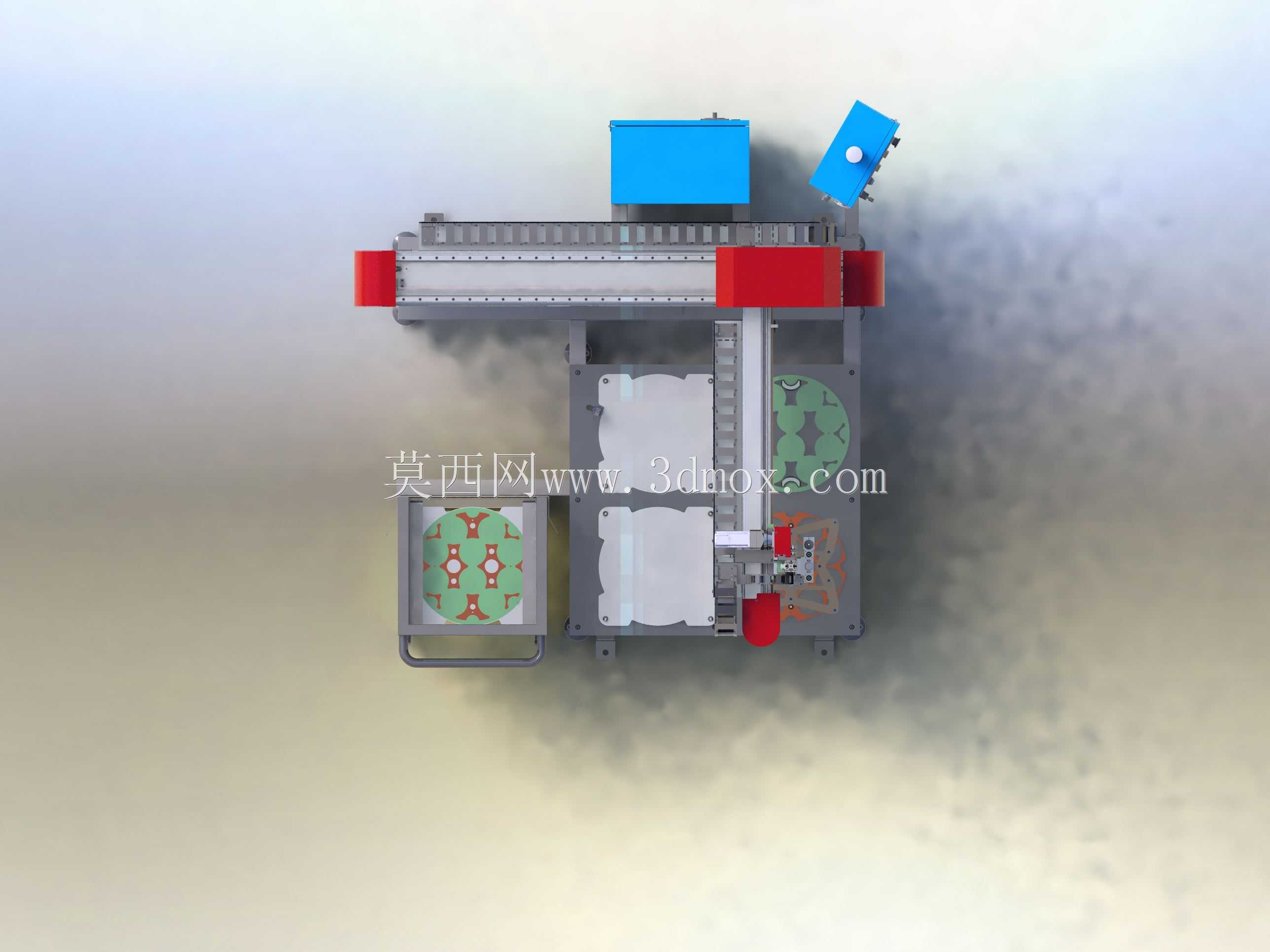

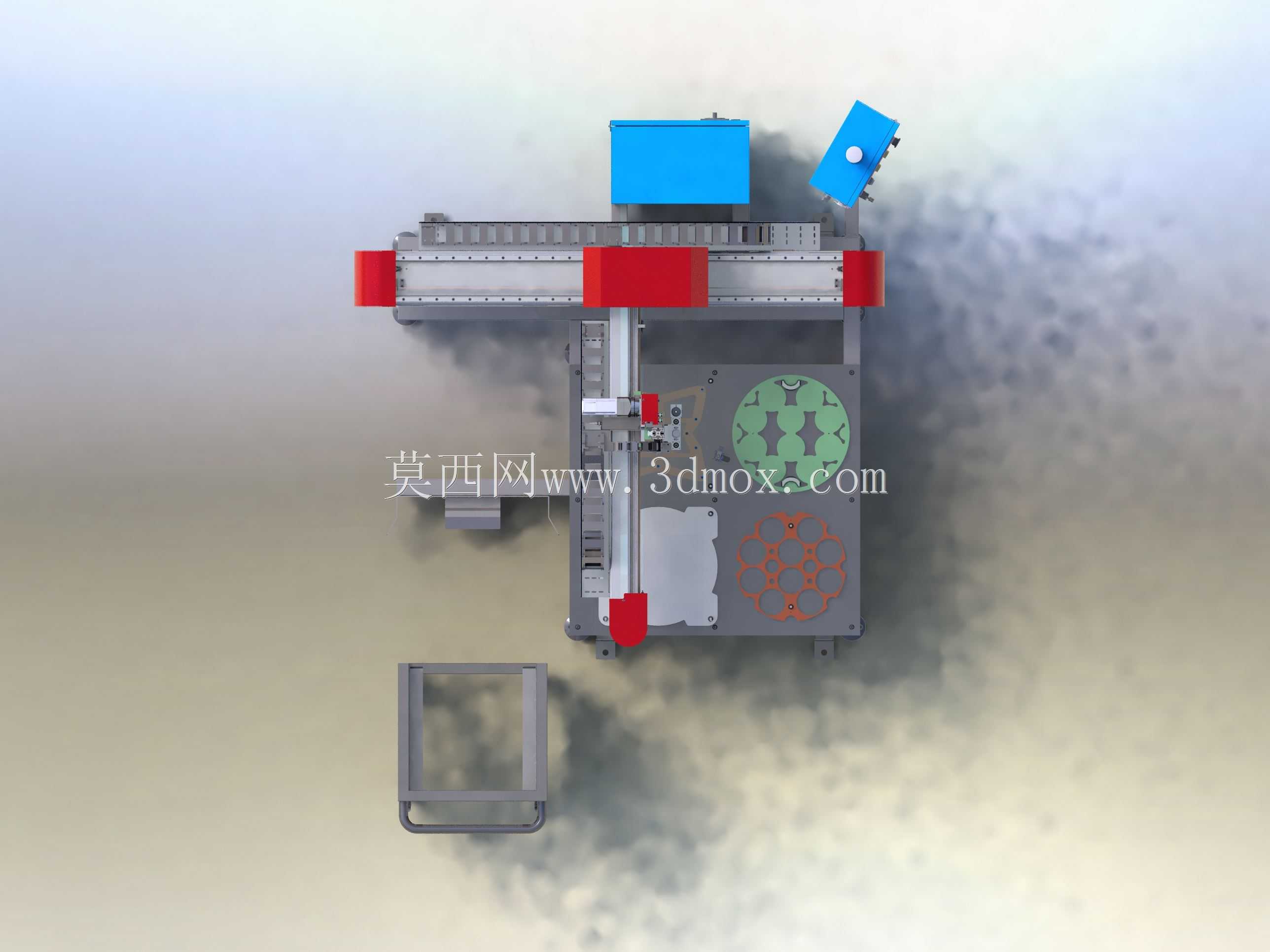

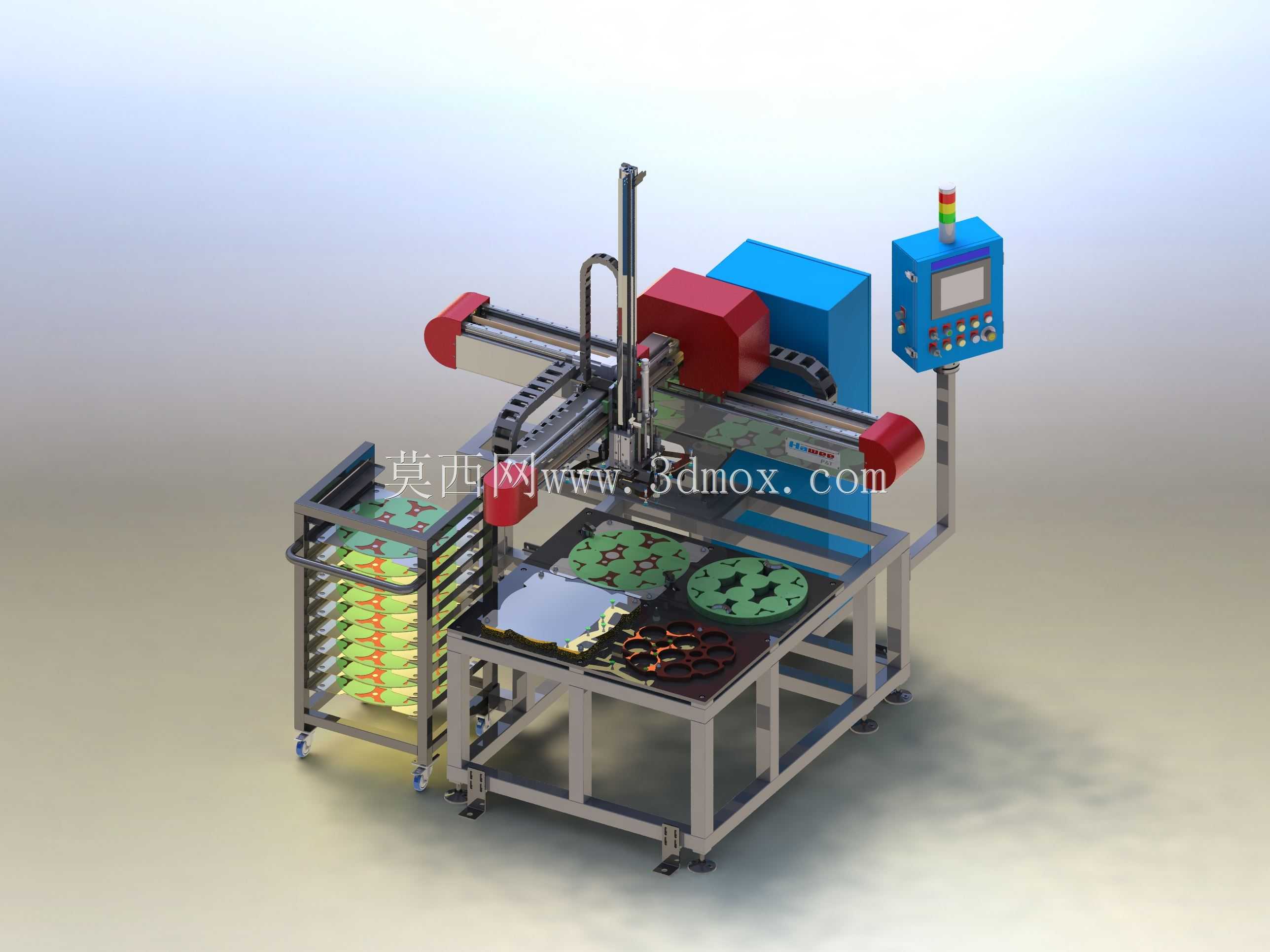

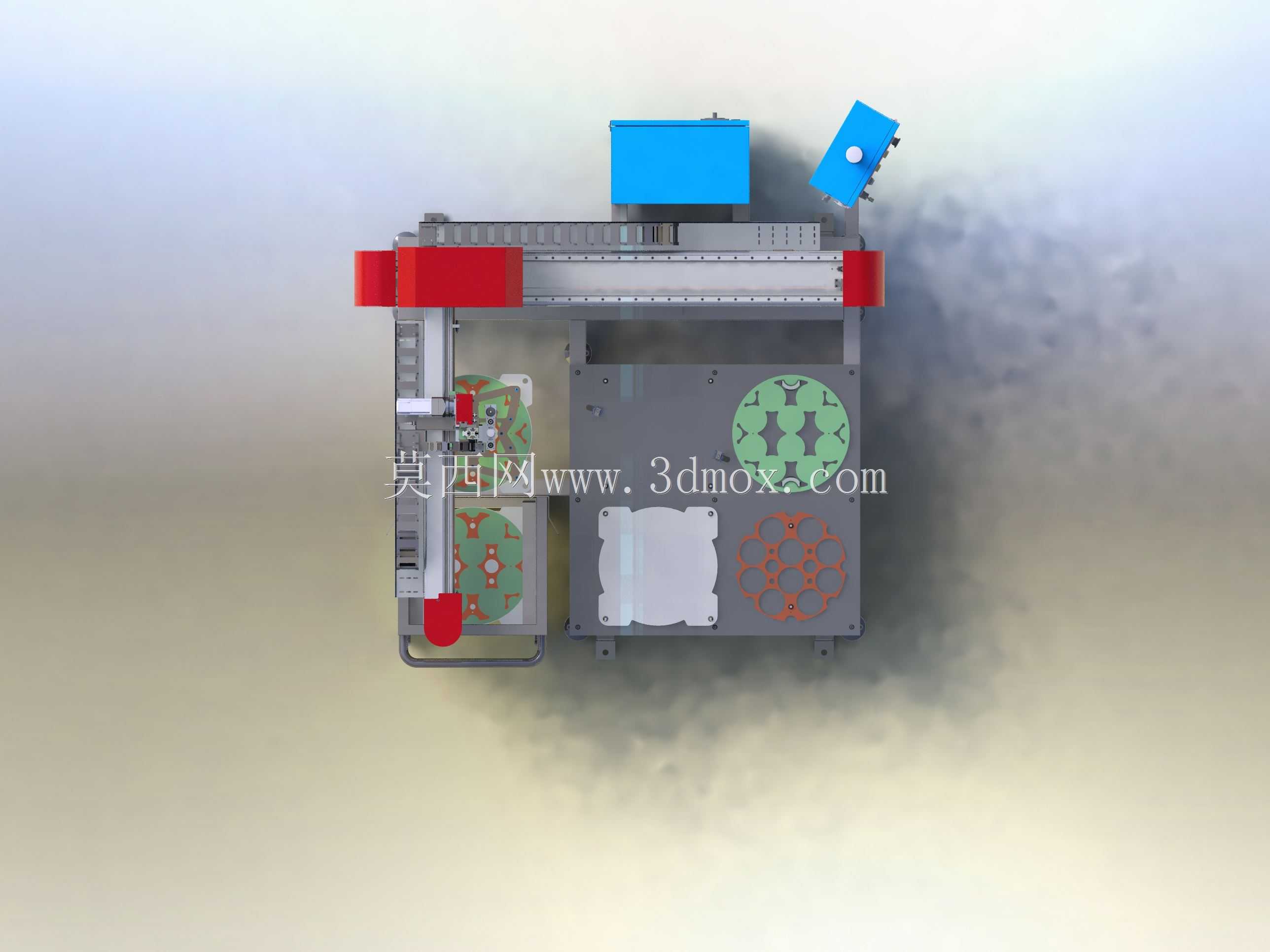

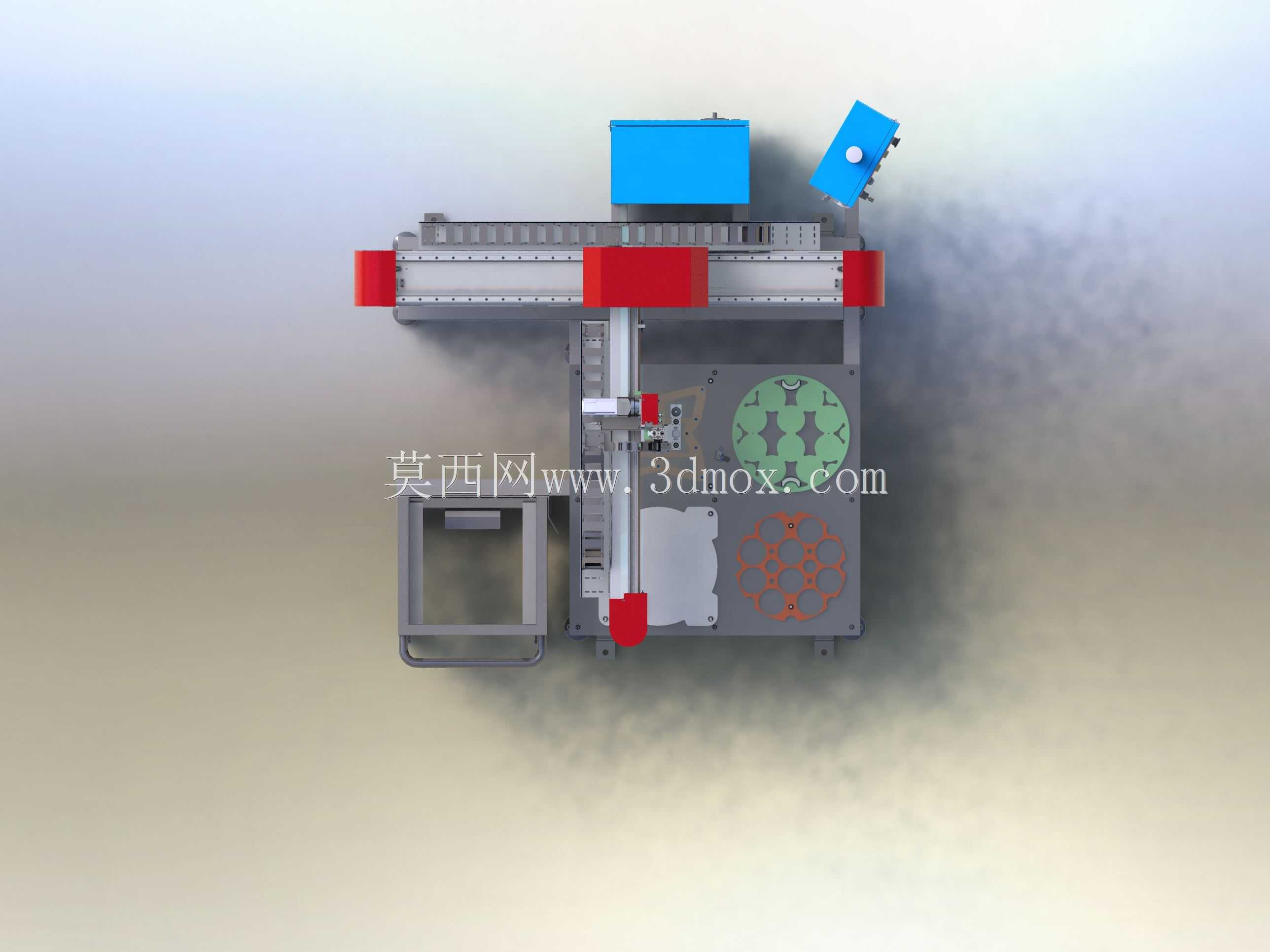

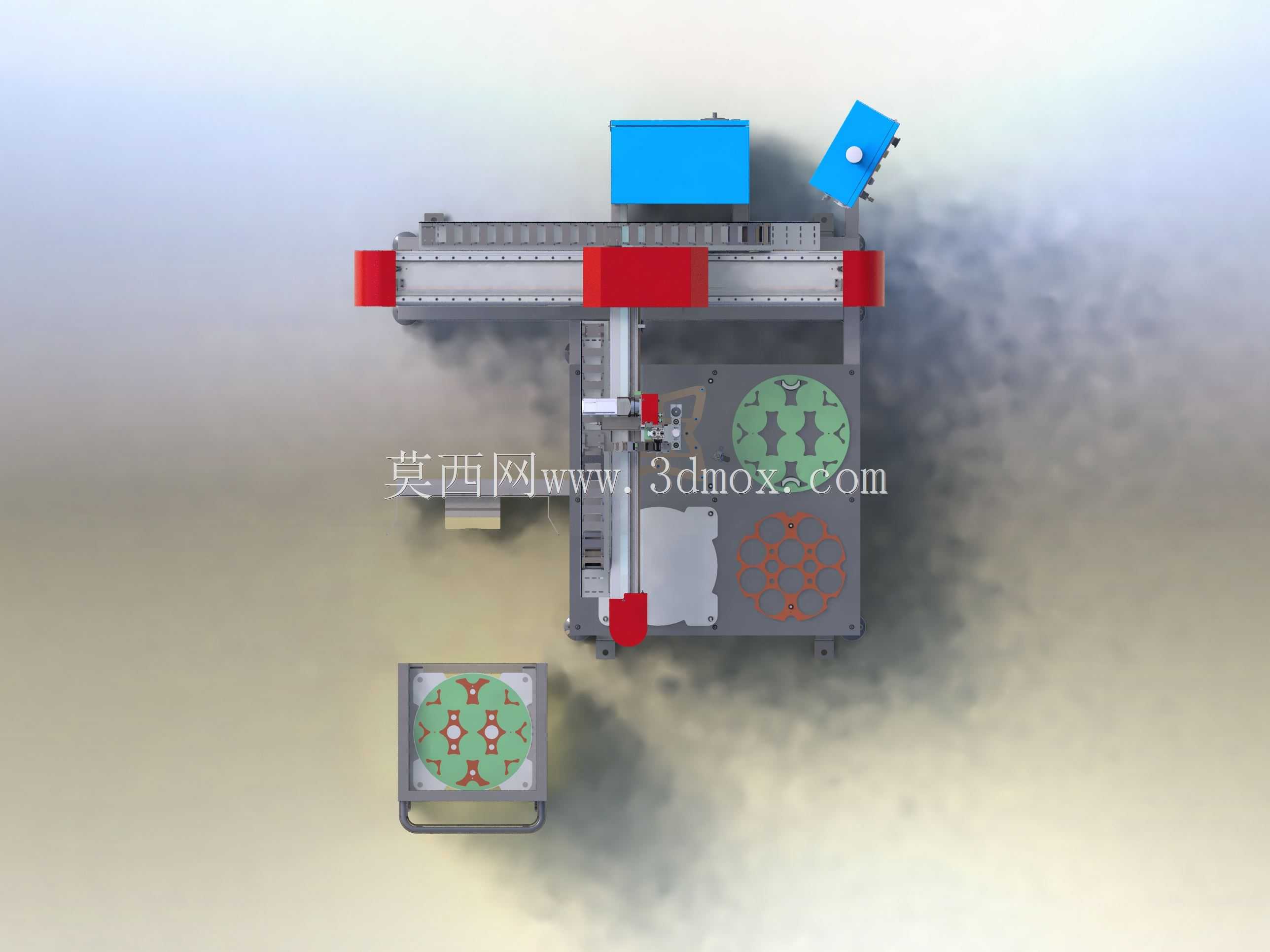

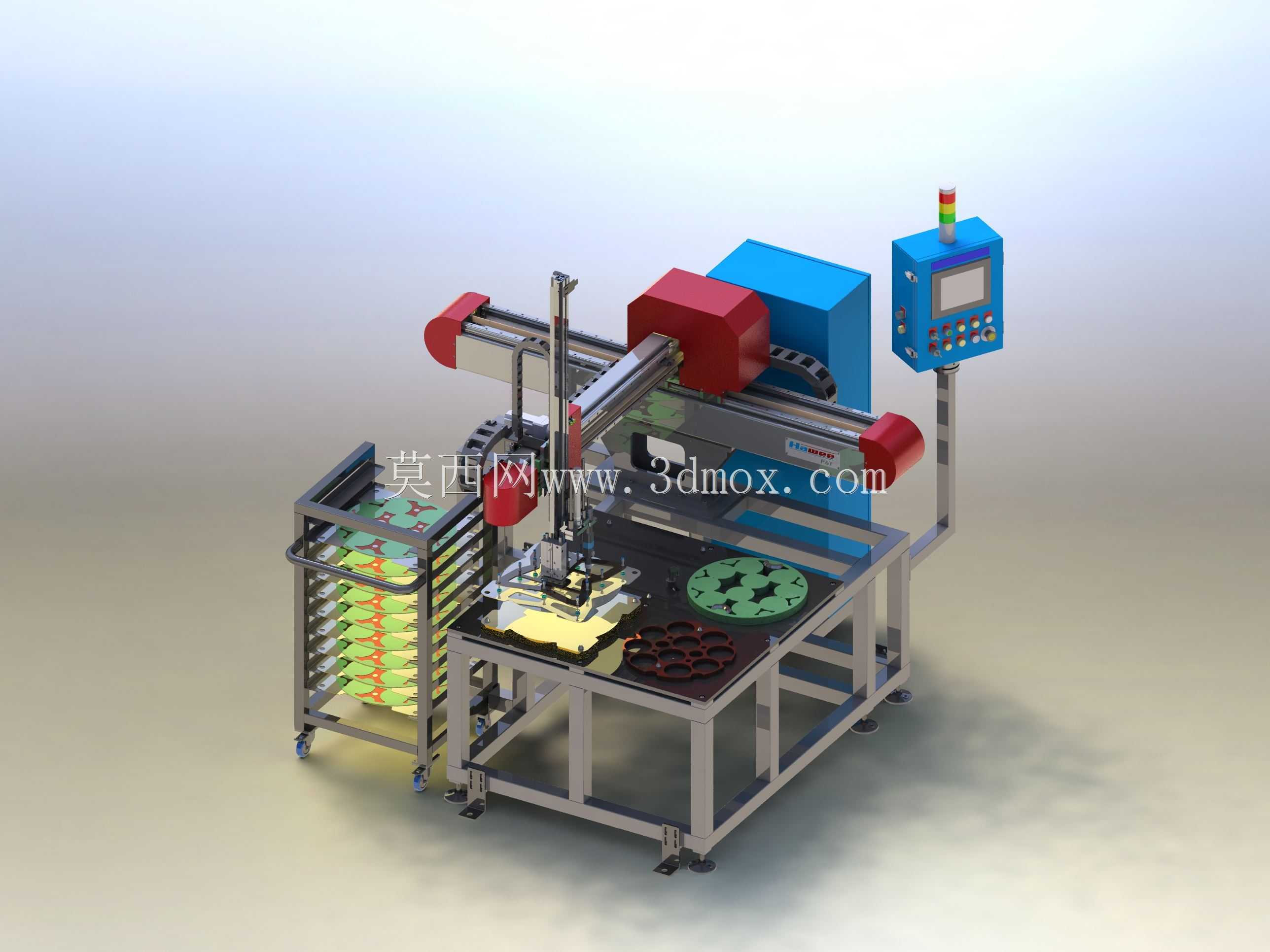

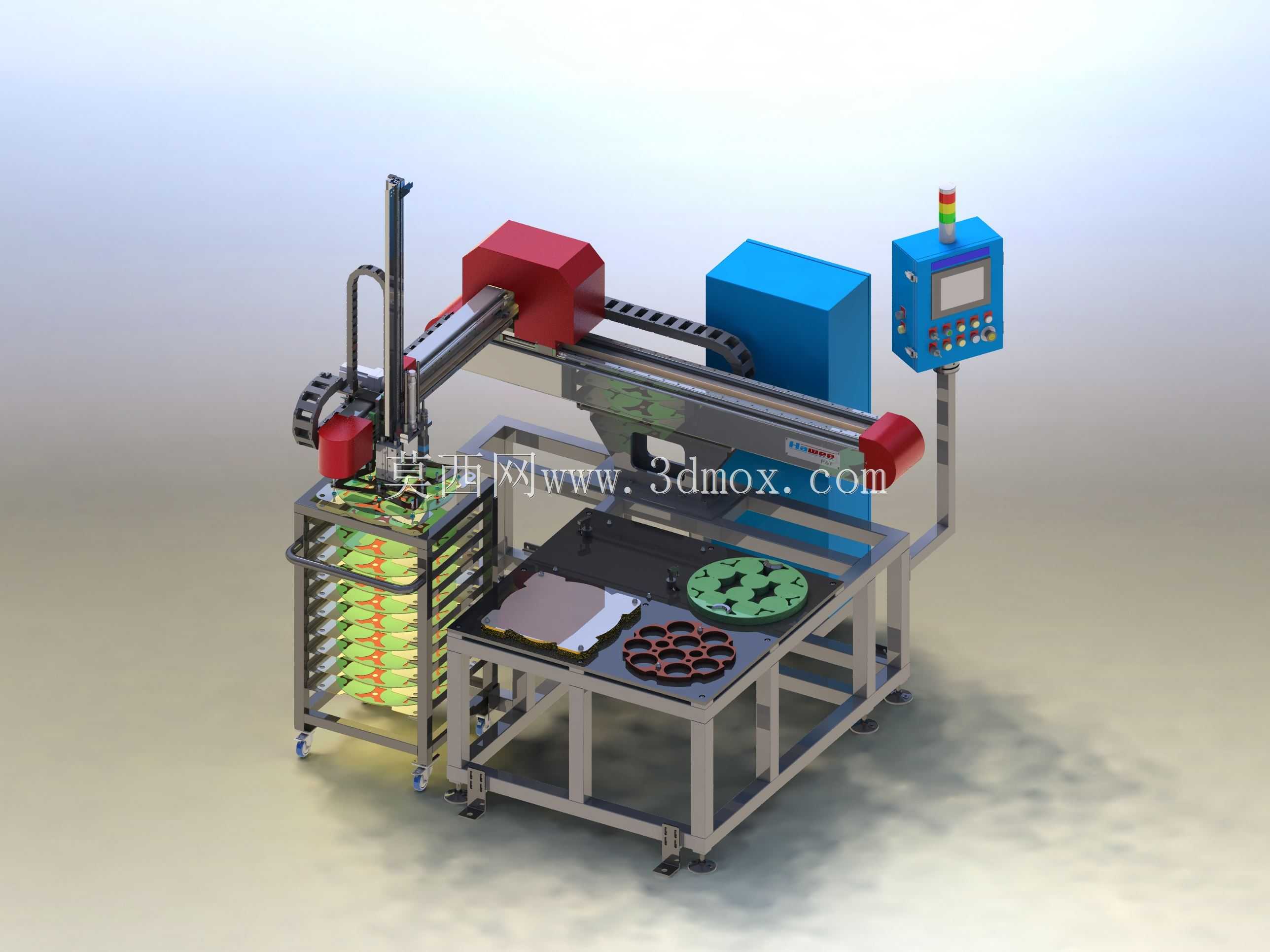

　　设备的运动轴采用龙门式布局，X轴横跨作业台面两侧，有效行程覆盖1.2米宽度，Y轴沿X轴横梁纵向移动，有效行程0.8米，Z轴搭载喷雾执行组件完成垂直方向的升降与角度微调，三轴重复定位精度控制在±0.2mm以内，可保证每个模具点位的喷涂量偏差控制在允许范围内。作业台面采用防滑不锈钢板制作，预留了多组模具定位孔位，可快速更换不同规格的烘焙模具载具，适配圆形、方形等多形态烘焙产品的喷涂需求，台面侧边设置的废料收集槽可承接滴落的多余奶油，方便日常清洁维护。

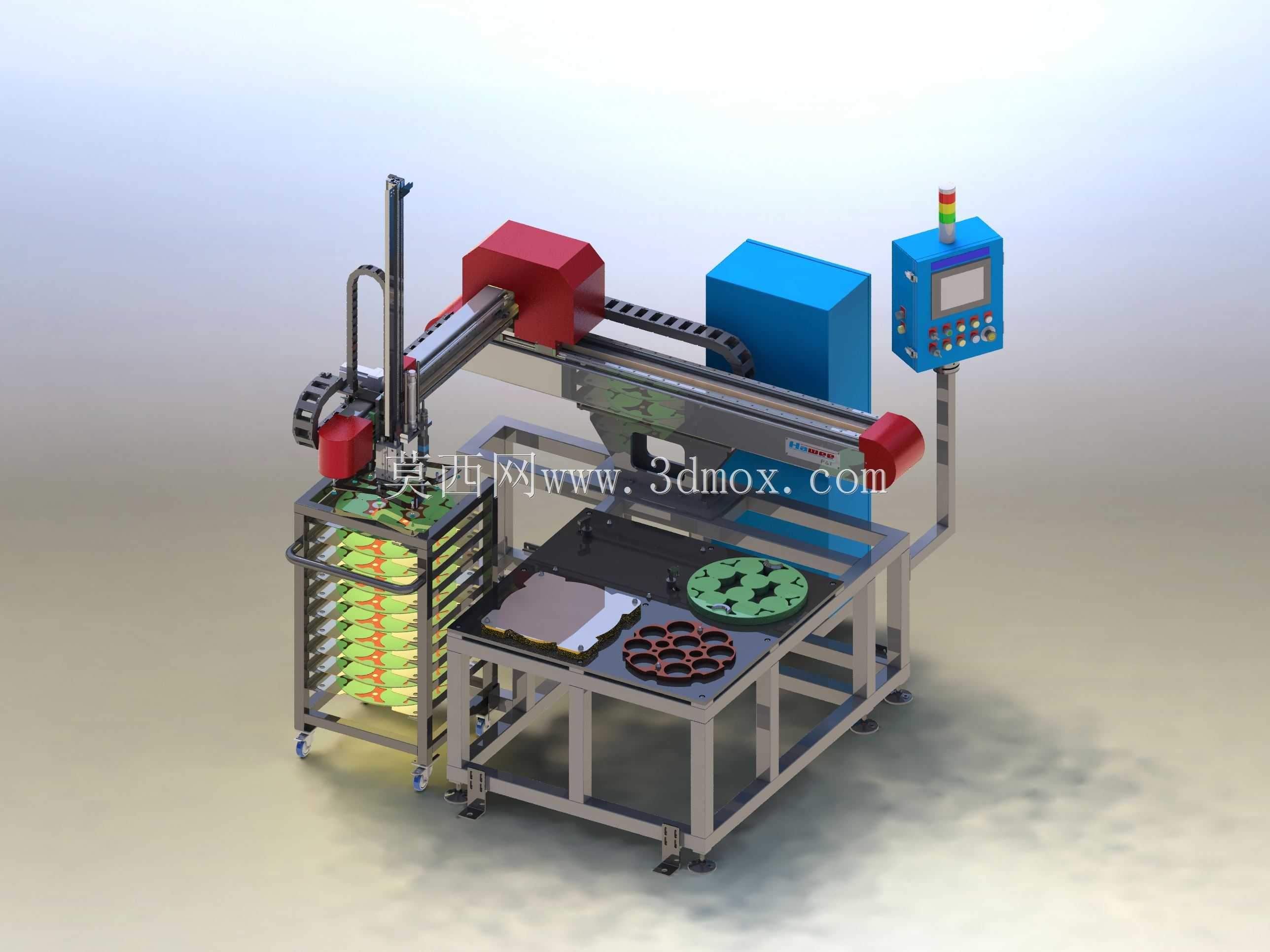

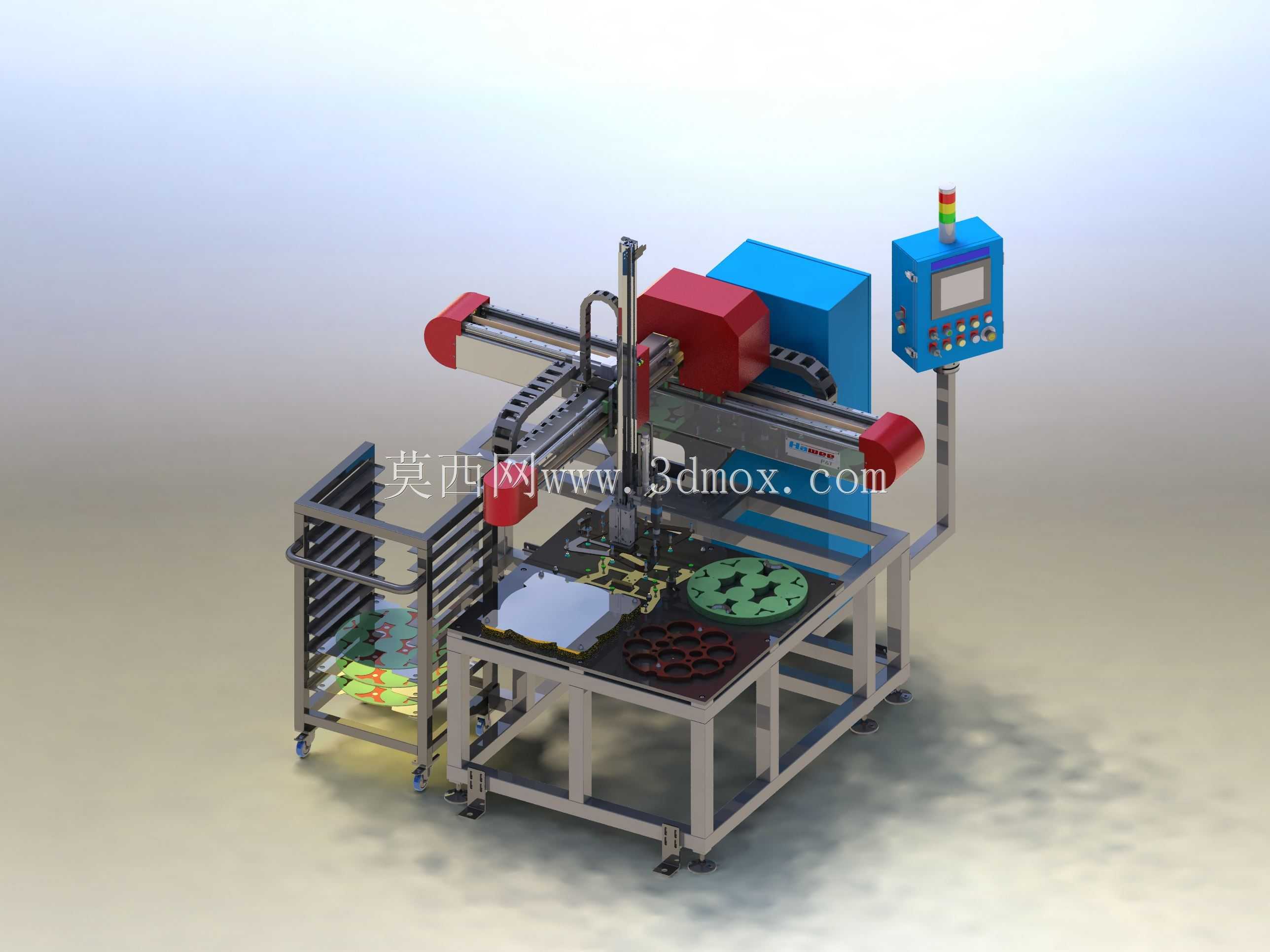

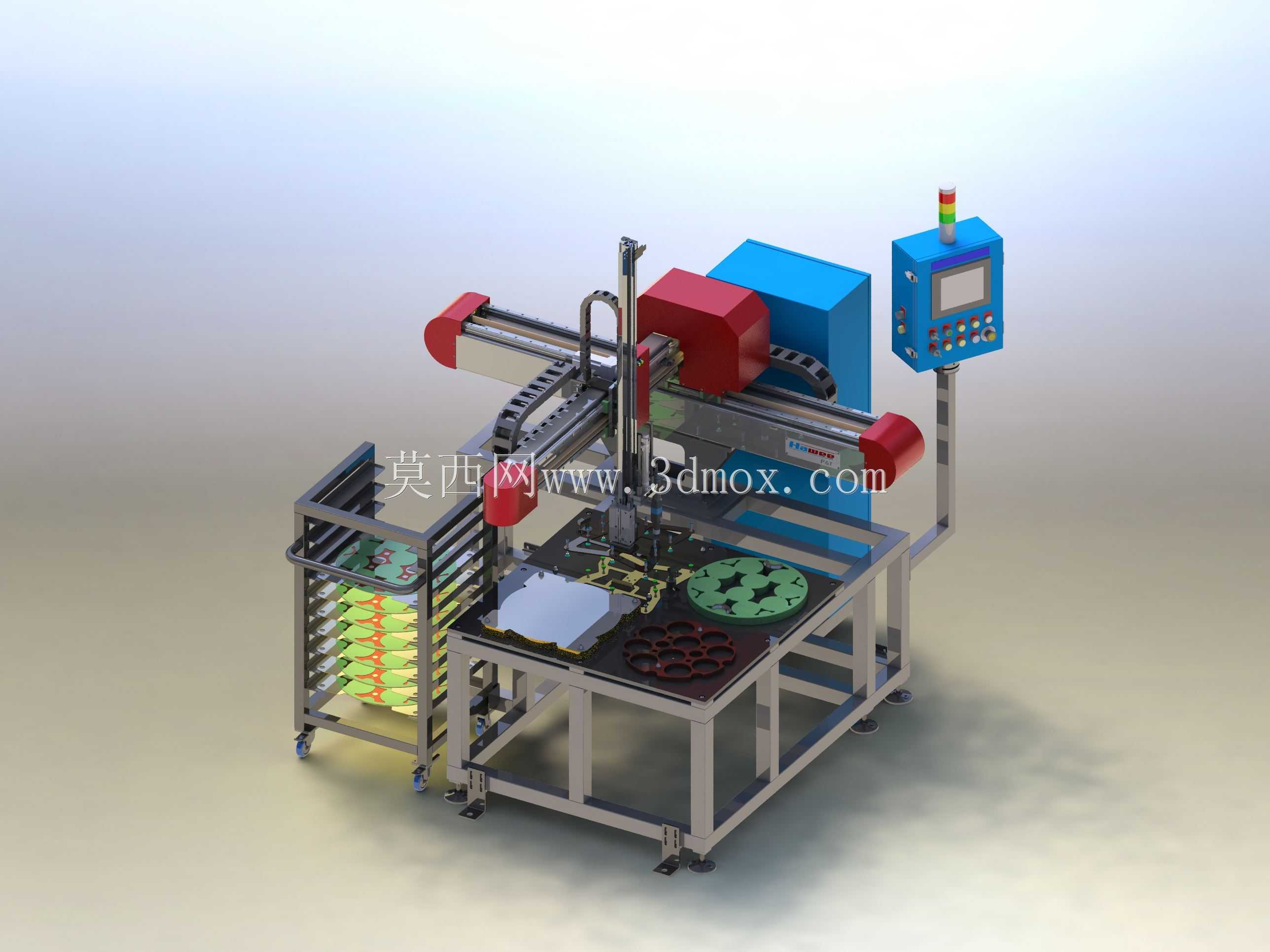

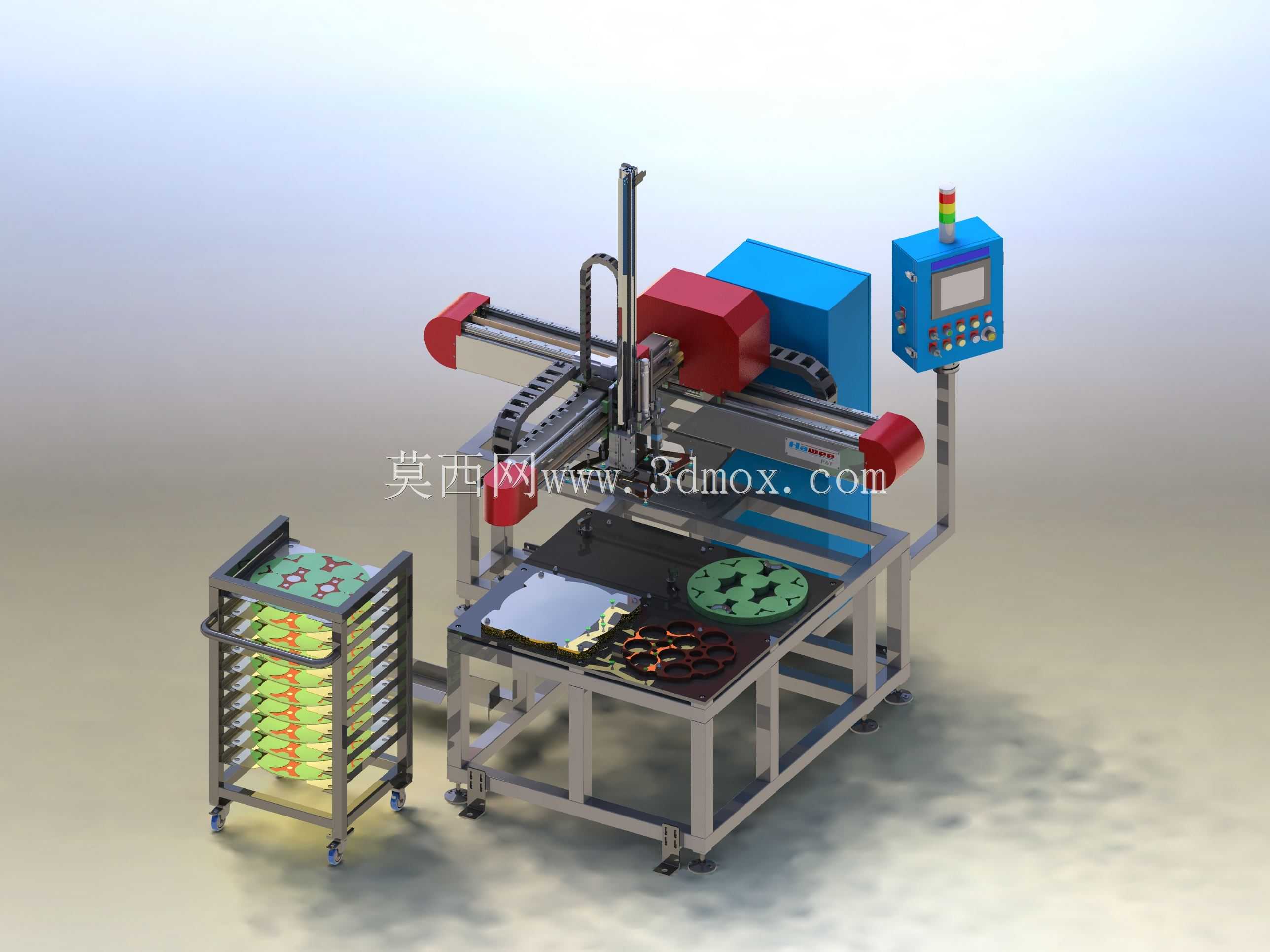

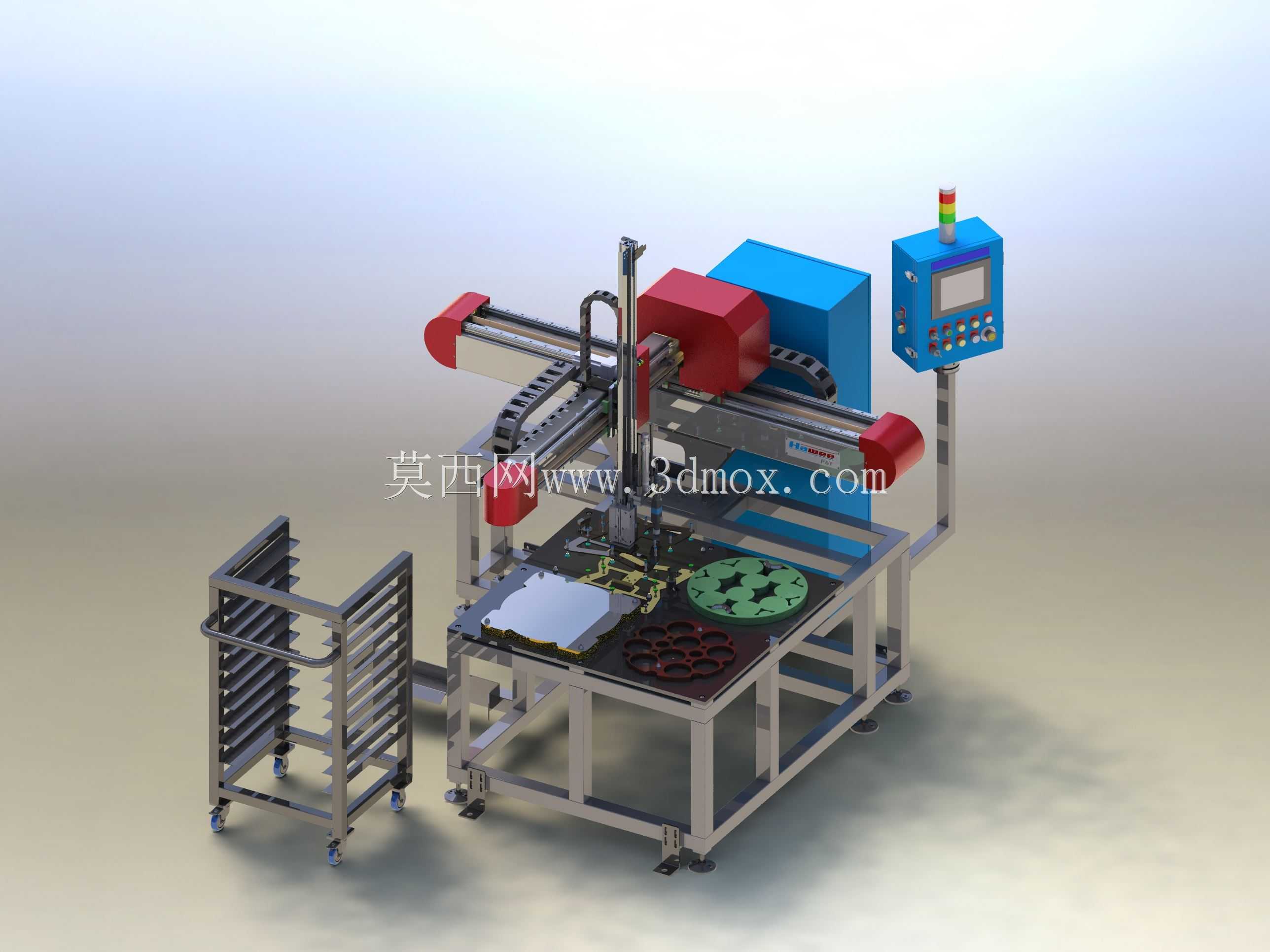

　　设备旁配套的层式料架采用不锈钢方管焊接制作，每层设置导向滑槽，可整齐叠放待加工或已完成喷涂的模具托盘，料架底部同样配置万向脚轮，可在补料工位与设备作业位之间快速流转，减少工序间的搬运等待时间。设备的控制箱集成在机架侧方立柱上，搭载触控显示屏与操作按钮，三色警示灯安装在控制箱顶部，可实时显示设备运行、待机、故障状态，操作面板预留了手动微调按键，方便调试时单轴移动调整喷涂路径。

　　设计过程中针对食品作业场景做了专项适配，所有与作业区域接触的结构件均采用食品级304不锈钢材质，运动部件的润滑点位全部做了密封防护，避免润滑脂滴落污染原料，喷雾组件的管路采用快插式食品级软管，可快速拆卸清洗，满足食品加工场景的卫生清洁要求。三轴的传动采用同步带加直线导轨的组合，相比丝杆传动更适配这类轻负载、快节拍的作业场景，维护成本更低，运行噪音控制在65分贝以内，不会对车间作业环境造成额外噪音干扰。设备的气路元件全部集成在机架内部的安装板上，预留了标准压缩空气接口，对接工厂现有气源即可投入使用，无需额外配置增压设备。
