DIN912全系列内六角圆柱头螺钉

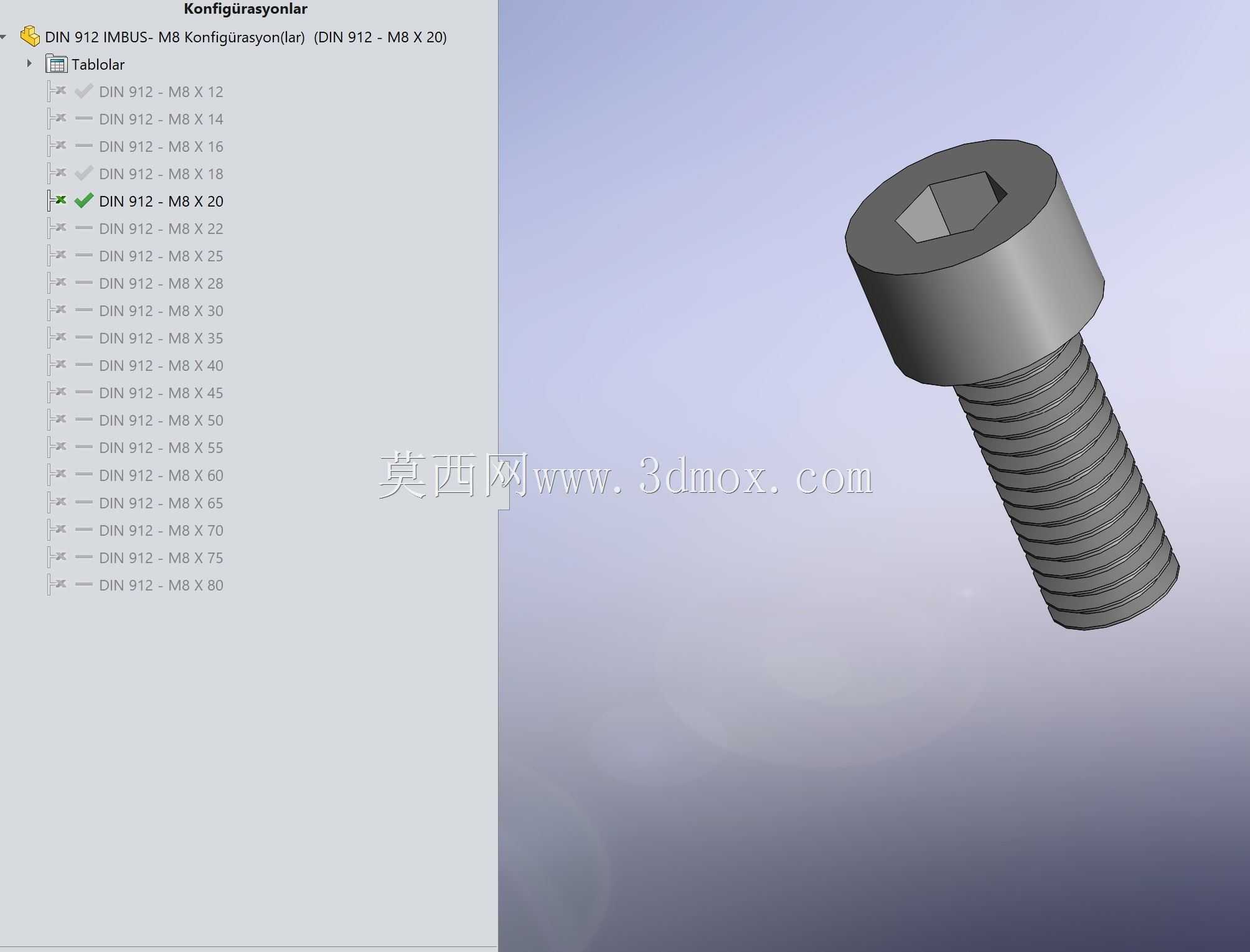

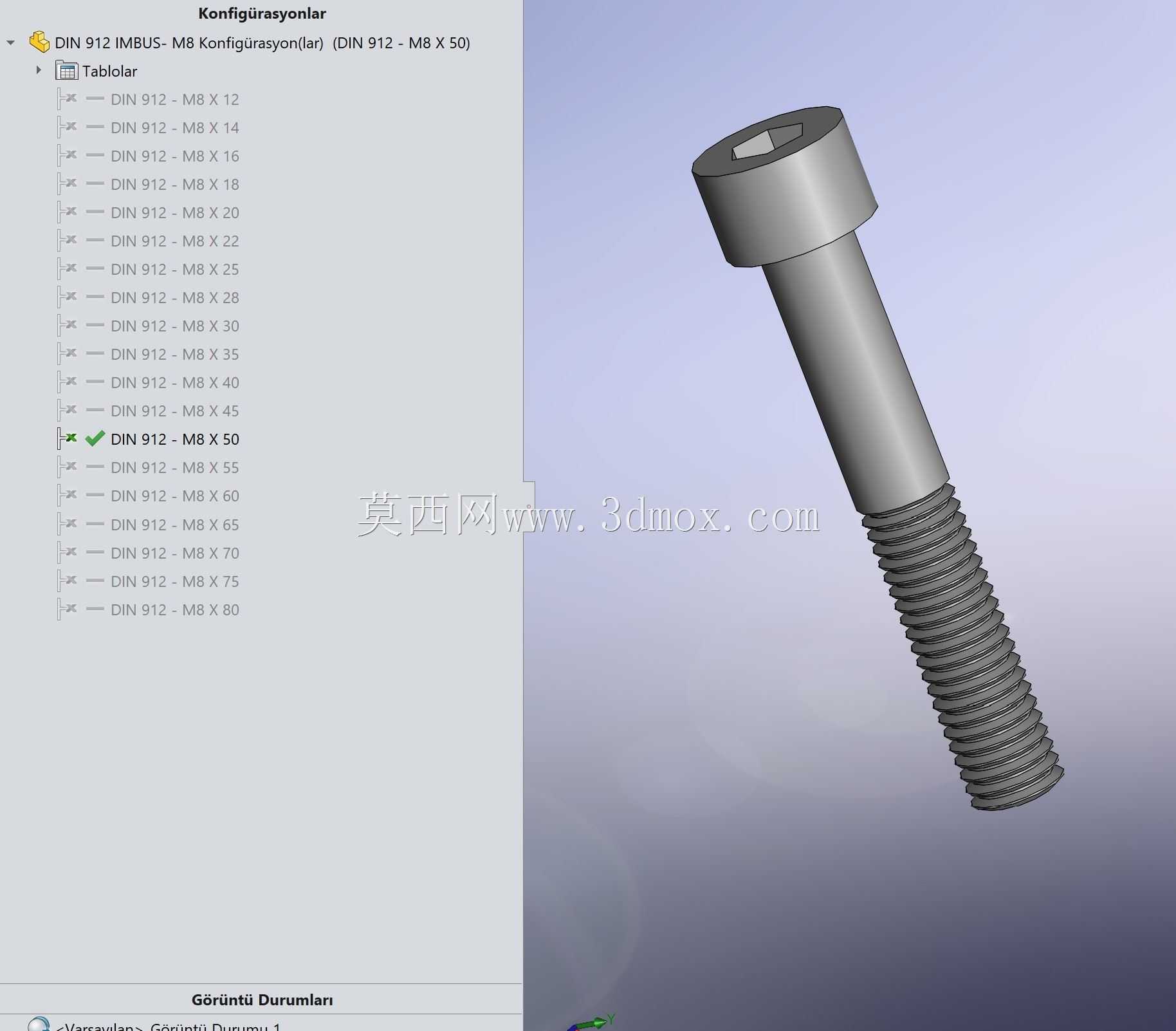

　　内六角圆柱头螺钉是机械装配中使用频率极高的一类紧固件，DIN 912标准对应国标GB/T 70.1，广泛出现在机床夹具、自动化模组、液压阀块、钣金机架以及各类需要沉孔安装的结构中。这套模型覆盖M6到M22的全螺纹规格，建模时按标准系列逐档配置，结构设计人员在选型和装配时可以直接调用对应规格，无需反复核对螺纹长度与头部尺寸。

　　从实际使用场景看，圆柱头内六角螺钉的最大优势在于头部可以沉入加工好的沉孔内，装配后工件表面保持平整，不会像外六角螺栓那样留出突出的扳手头。这一特性在空间紧凑的设备内部尤其重要，例如直线导轨滑块附近、伺服电机安装法兰、模具模板叠层以及防护板内侧，螺钉头不外露可以避免运动干涉，也让外观面更整洁。拧紧时通过内六角扳手施加扭矩，扳手完全嵌入头部六角凹坑，侧向所需操作空间小，在深腔或靠近侧壁的位置也能完成锁紧。

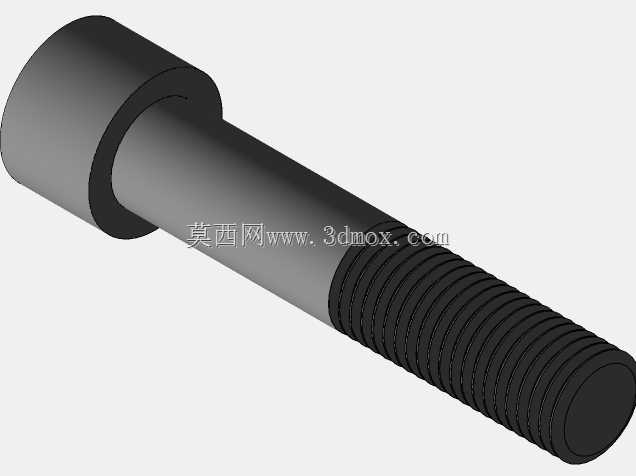

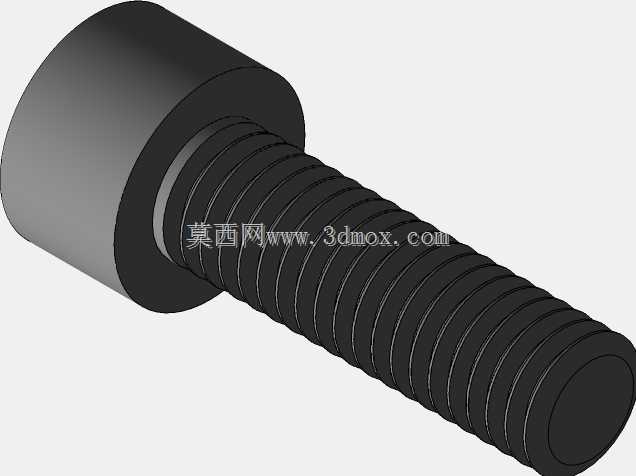

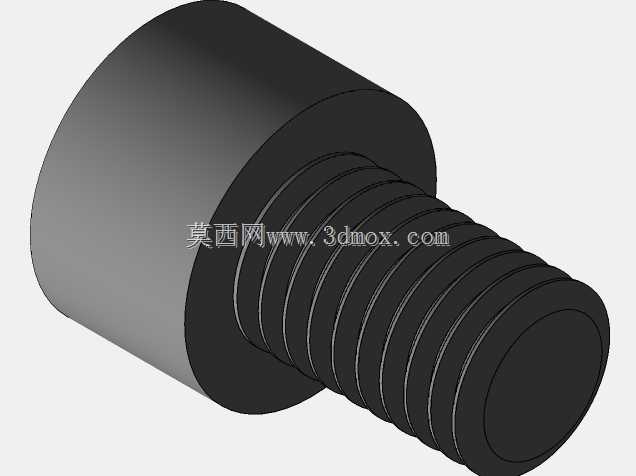

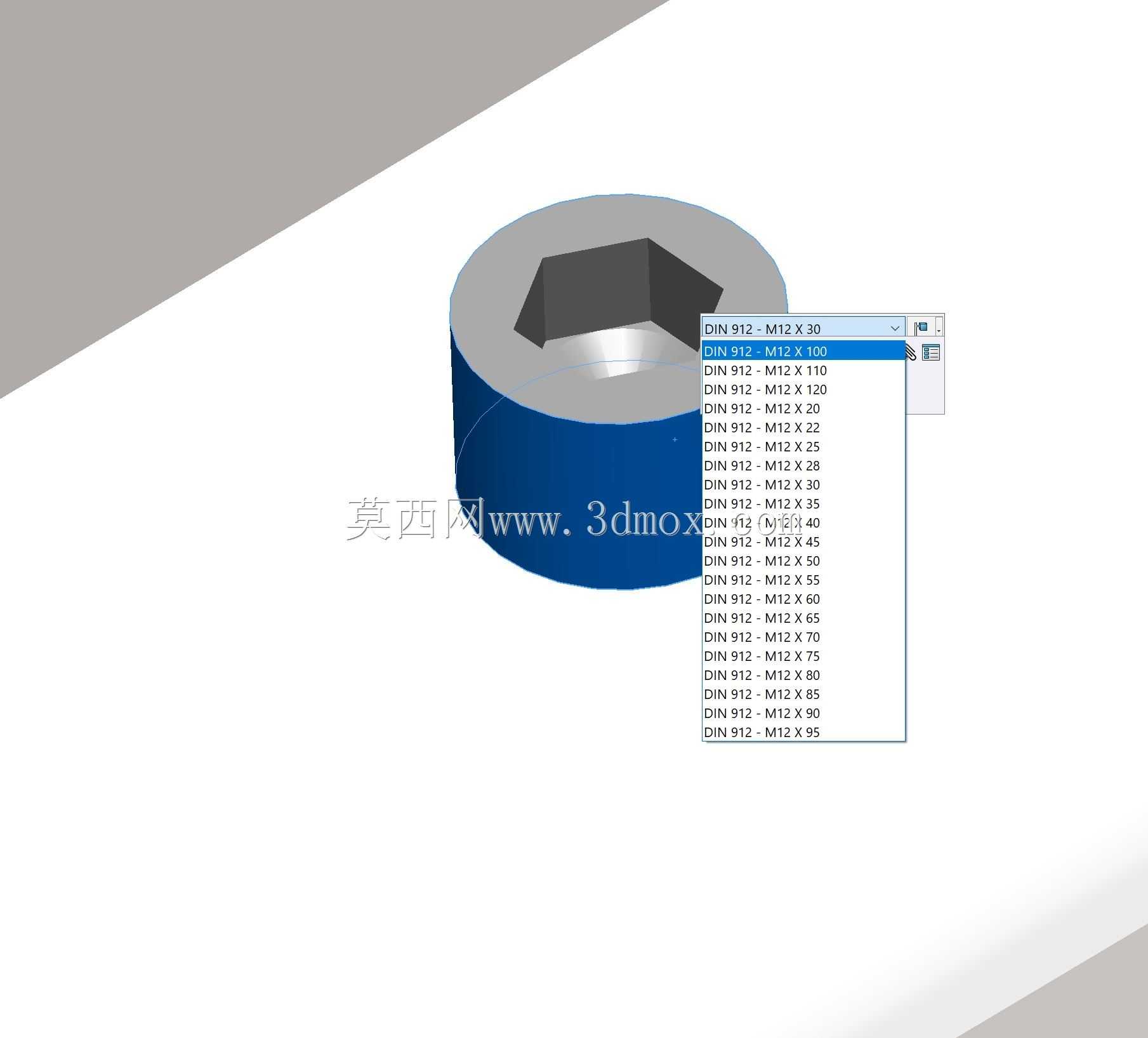

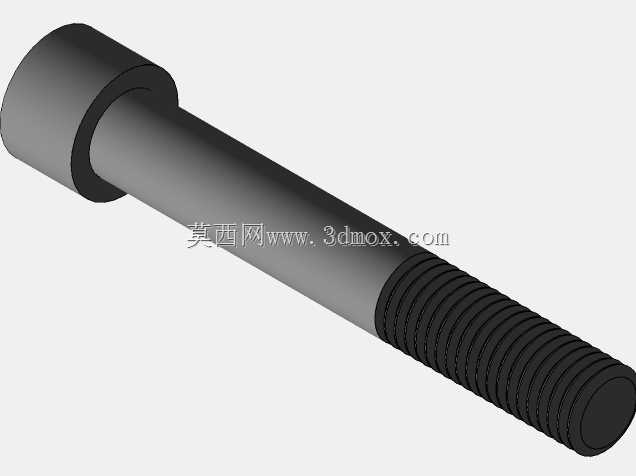

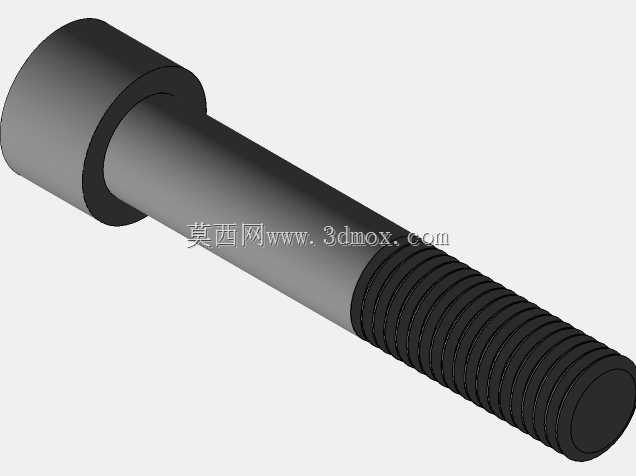

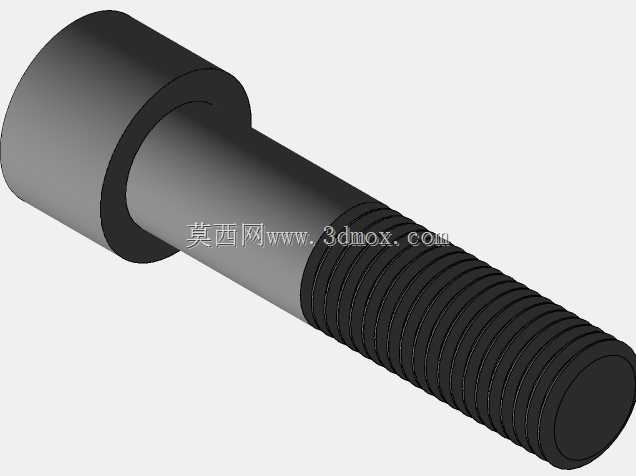

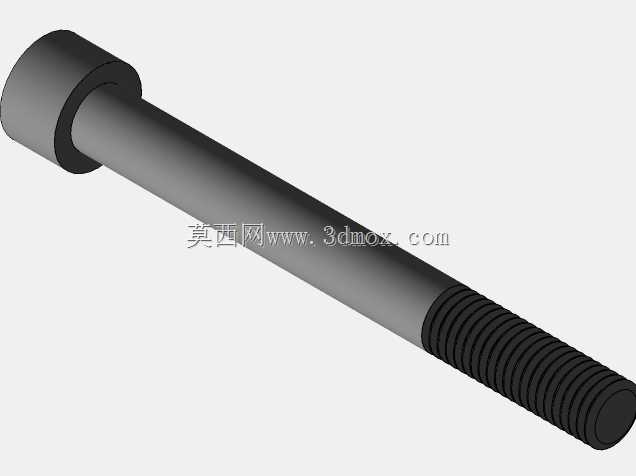

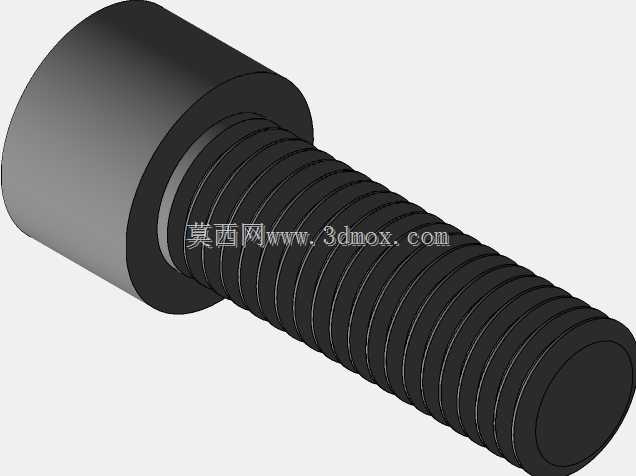

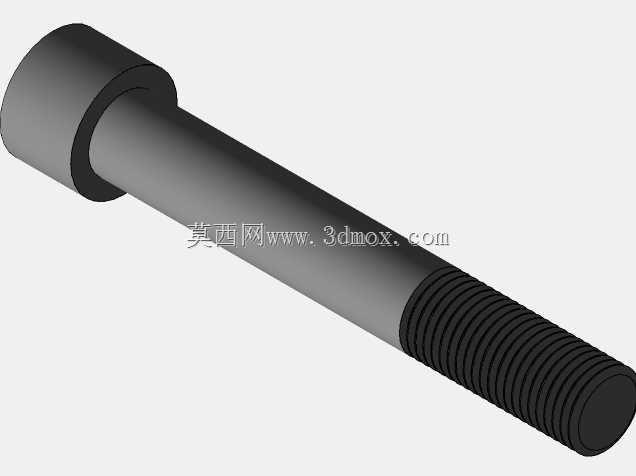

　　建模思路上，螺钉主体分为头部、光杆过渡段和螺纹段三部分。圆柱头直径与厚度随规格变化，头部下端与杆部交接处保留标准要求的支承圆角，避免应力集中；顶面中心加工内六角凹坑，凹坑深度和对边尺寸按标准取值，保证扳手能够完全进入。全螺纹版本的杆部从头到尾加工螺纹，适合被连接件总厚度较大、或者需要螺纹全长参与调节的场合；与半螺纹螺钉相比，全螺纹件在夹紧厚度变化时更灵活，采购和库存管理也可以减少规格数量。

　　螺纹部分采用真实牙型轮廓建模，牙顶、牙底和螺距均符合公制普通螺纹参数，渲染和剖切时能够清晰看到螺纹配合关系。在三维装配中，工程师可以利用螺纹面进行干涉检查，确认底孔深度、螺纹旋入长度以及螺母或螺纹孔的配合是否合理。需要注意的是，钢制螺钉拧入铸铁、铝合金等较软材料时，旋合深度通常要大于螺纹直径的1.5到2倍，模型按系列给出不同长度后，这一校核可以直接在装配体里完成。

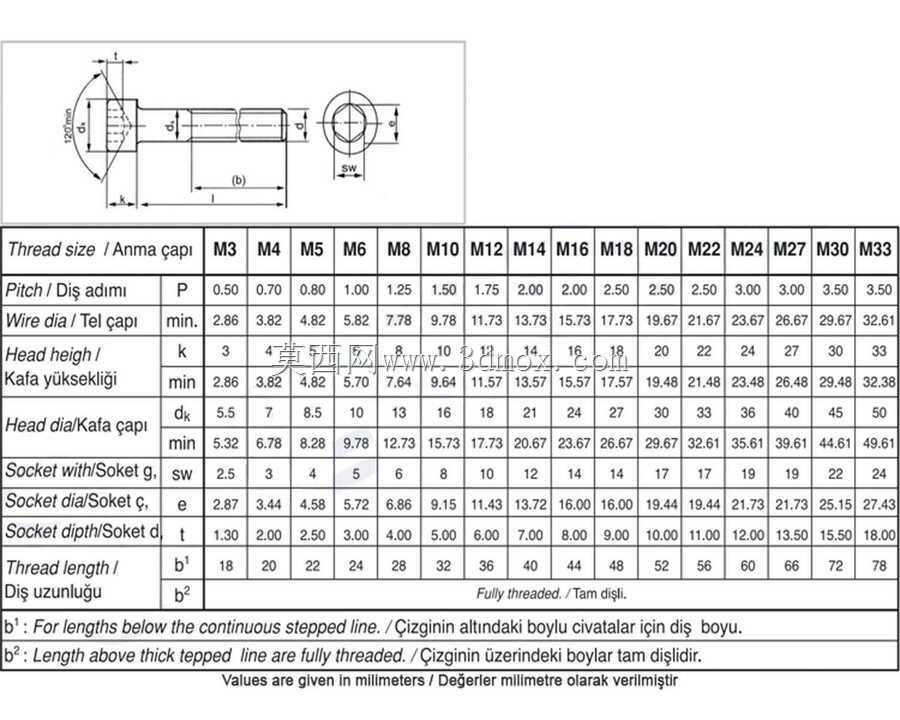

　　外形尺寸与安装边界方面，各规格螺钉的杆径、头径、头高、内六角对边和公称长度均按标准档位排列。设计沉孔时，需要同时加工出容纳圆柱头的大孔和通过杆部的小孔，大孔直径略大于头径，深度略大于头高，使头部完全沉入；小孔直径按杆部间隙配合选取，保证螺钉顺利穿过。若表面不允许任何凸起，沉孔深度还要计入垫圈或涂层厚度。内六角凹坑方向决定了扳手操作轴线，布局螺钉时应保证装配工具沿螺钉轴线方向有足够伸入空间，避免被相邻筋板、管路或电气元件遮挡。

　　在设备维护角度，内六角圆柱头螺钉拆装方便，所需工具简单，常见于需要频繁拆卸调整的夹具和导轨压块。选用时还要结合强度等级，例如8.8级或12.9级，配合相应扭矩拧紧；模型虽然主要表达几何结构，但规格系列完整，便于在明细表中统一生成标准件信息。对从事结构设计和机床加工的人员来说，把这类常用紧固件做成可配置的系列件，能够明显减少重复建模工作量，也让整套设备的装配关系更加规范可靠。
