八分之一比例遥控越野赛车底盘结构

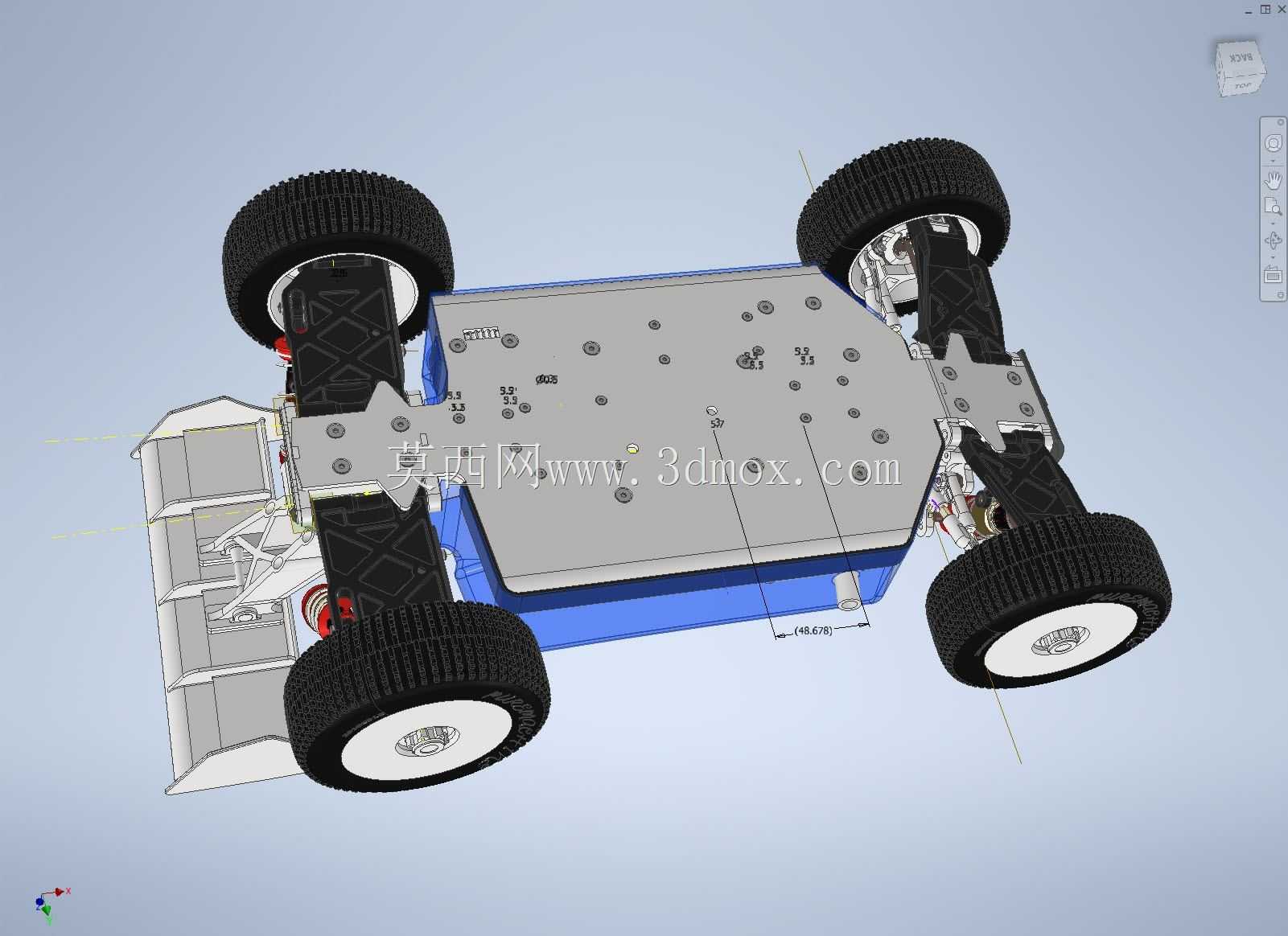

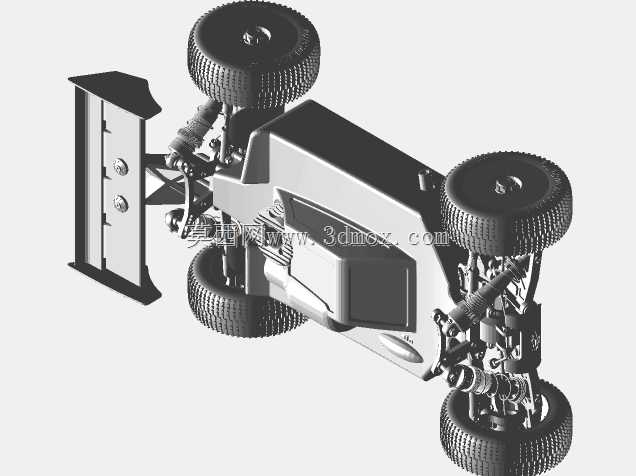

　　这套三维结构呈现的是一台小比例遥控越野赛车的完整底盘布置，重点不在外观覆盖件，而在动力传递、行走支撑、减振布局和维护空间之间的工程协调。模型把车架、轮组、减振器、传动带轮、动力单元、转向构件和后部尾翼支架都做了较细的装配表达，适合用于遥控车辆结构分析、竞赛车型方案比对以及机械教学中的传动与悬架演示。

　　从实际用途看，这类车辆主要面向非铺装路面、沙土赛道、草地和临时越野场地。车辆需要在连续颠簸、跳跃落地、弯道侧倾和急加速工况下保持轮胎抓地，因此底盘不能只追求轻量化，还要兼顾扭转刚度、冲击余量和维修可达性。图中结构采用开放式车架思路，核心部件沿纵向中心线布置，四轮通过独立悬架与车架连接。这样的布置能够让动力系统、转向系统和减振系统在有限车宽内分层安放，同时留出拆装空间，便于赛后检查皮带张紧、球头间隙、减振油状态以及轮轴轴承磨损。

　　传动部分采用皮带驱动方案，动力由中部动力单元输出后，通过带轮和同步带将扭矩分配至前后桥。相比直齿轴传，皮带传动在高速运转时噪声较低，冲击载荷下具有一定缓冲能力，也方便通过更换带轮齿数调整减速比。设计时需要重点控制带轮中心距、皮带包角和张紧轮位置。中心距过小会降低啮合稳定性，过大则容易造成皮带拍打和高速跳动；张紧力过紧会增加轴承阻力并降低传动效率，过松则在急加速时出现跳齿。模型中皮带走向与周边悬架摆臂、车架侧板保持间隙，这一点在实车布置中尤其重要，因为悬架跳动会改变周边构件相对位置，如果边界控制不足，皮带可能与摆臂或防尘件发生干涉。

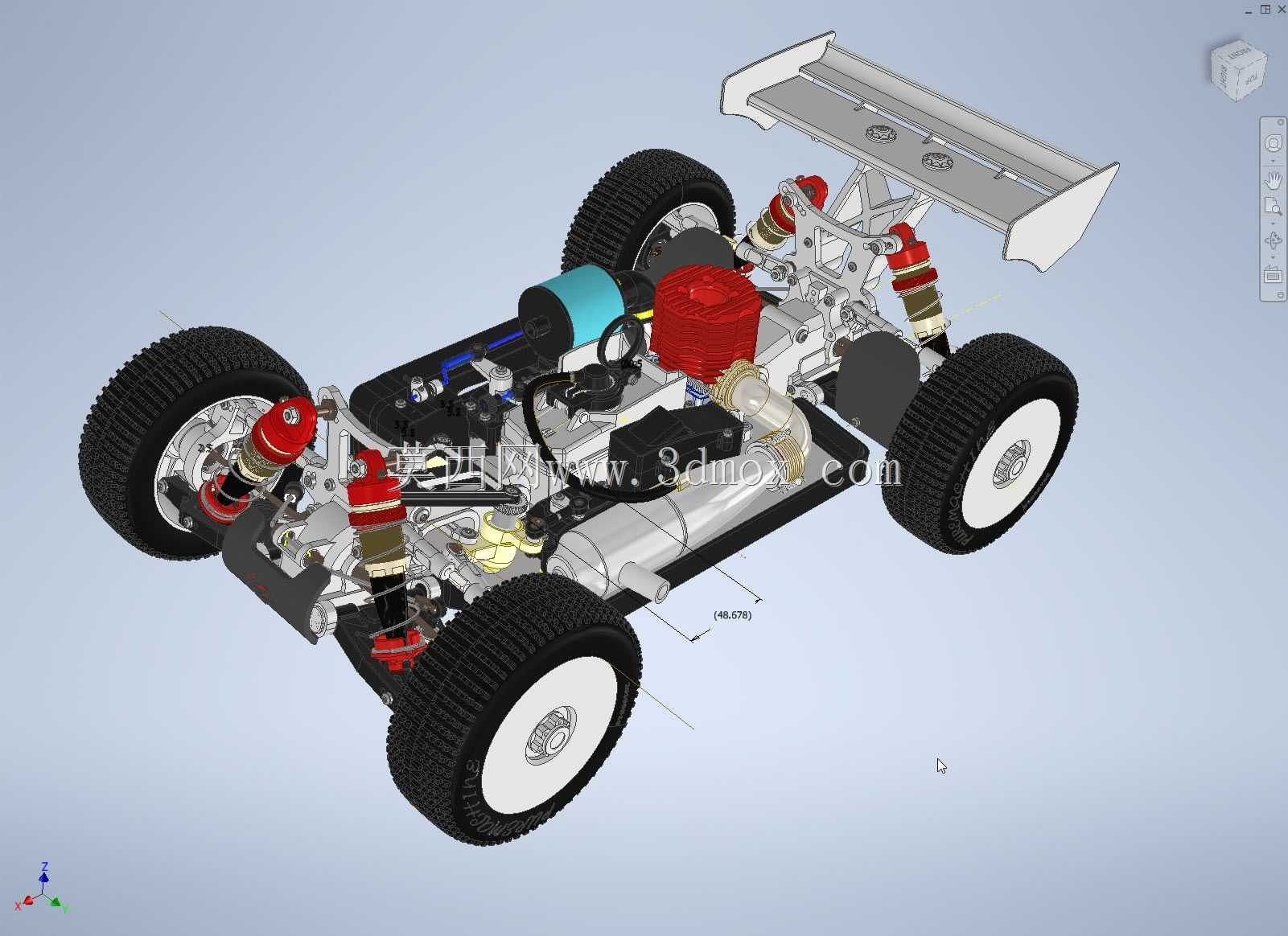

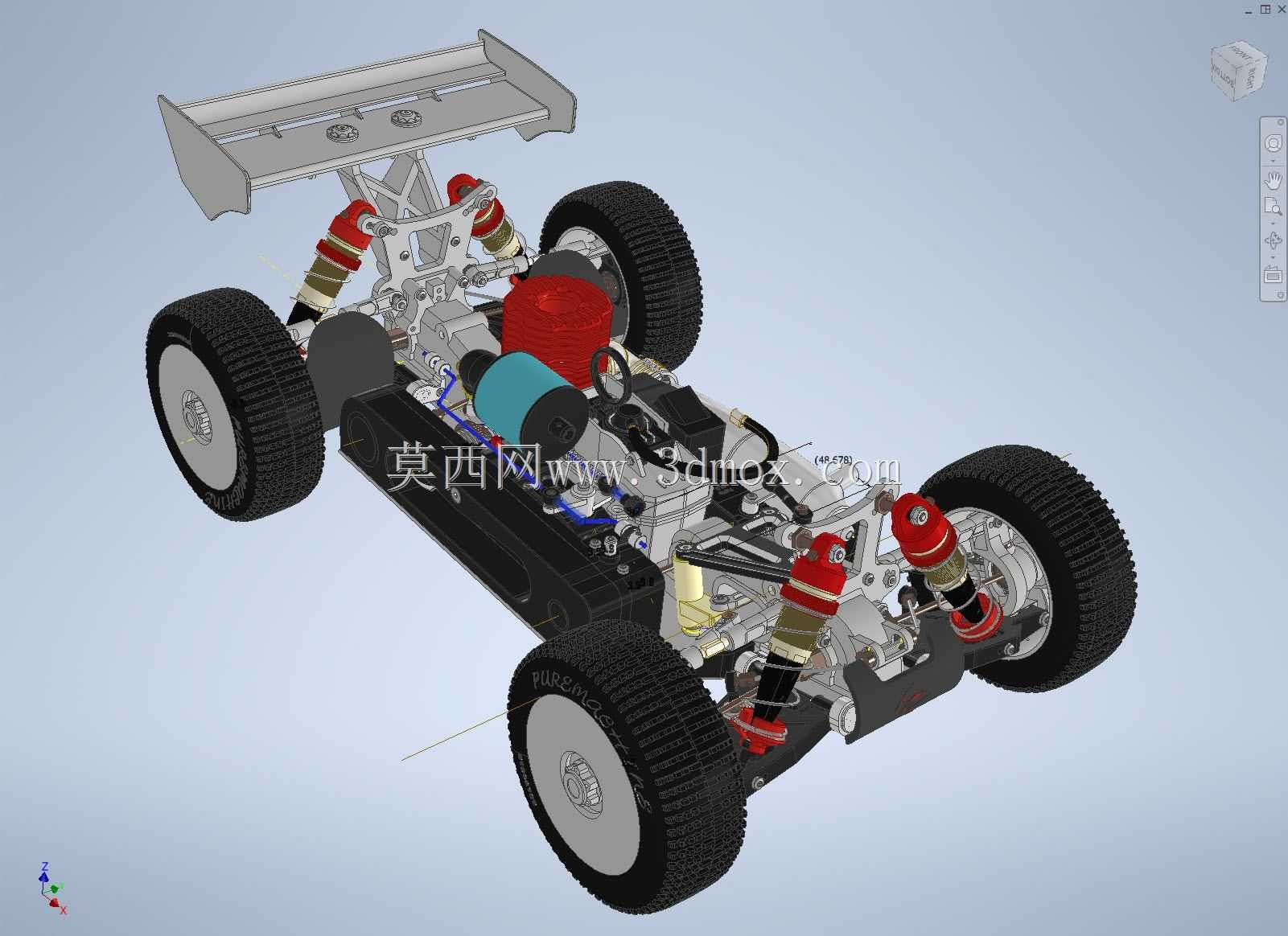

　　行走系统是越野遥控车的关键。四个大颗粒轮胎提供松散路面上的抓附能力，轮毂与轮轴通过六角接合结构传递扭矩。轮胎外径、宽度和离地间隙共同决定通过性：较大的轮胎可以提高障碍跨越能力，但也会抬高重心并增加转动惯量；较宽的胎面有助于横向稳定，却会增大转向阻力。模型中的悬架采用上下摆臂配合外置减振器的形式，减振器通过倾斜安装连接车架与轮边结构。这种角度布置不是单纯为了外观，而是为了把车轮上下跳动转化为活塞杆的可控行程，并通过杠杆比例影响等效弹簧刚度。减振器越接近竖直，车轮行程利用越直接；减振器越倾斜，弹簧感受的位移被放大或衰减，整车支撑感会随之变化。

　　前后悬架的几何关系需要结合束角、倾角、主销倾角和轮距变化综合判断。车辆在压缩行程中，胎面接地角度会随摆臂运动而改变，设计目标不是让轮胎始终绝对垂直，而是在侧倾、制动和加速时获得稳定的接地 patch。越野路面冲击大，悬架行程通常比平跑车更长，缓冲块、限位件和防尘套也需要在模型阶段预留位置。图中减振器带有明显的弹簧和阻尼筒结构，说明模型不仅表达了外形，也保留了装配关系，可用于检查减振器上下安装点在极限跳动时是否与传动轴、轮座或车架加强筋冲突。

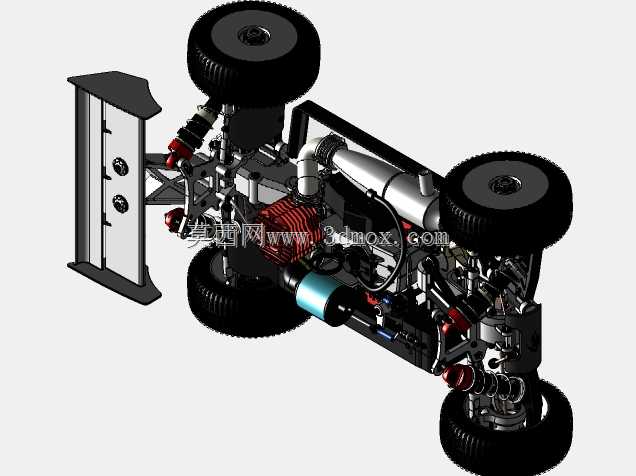

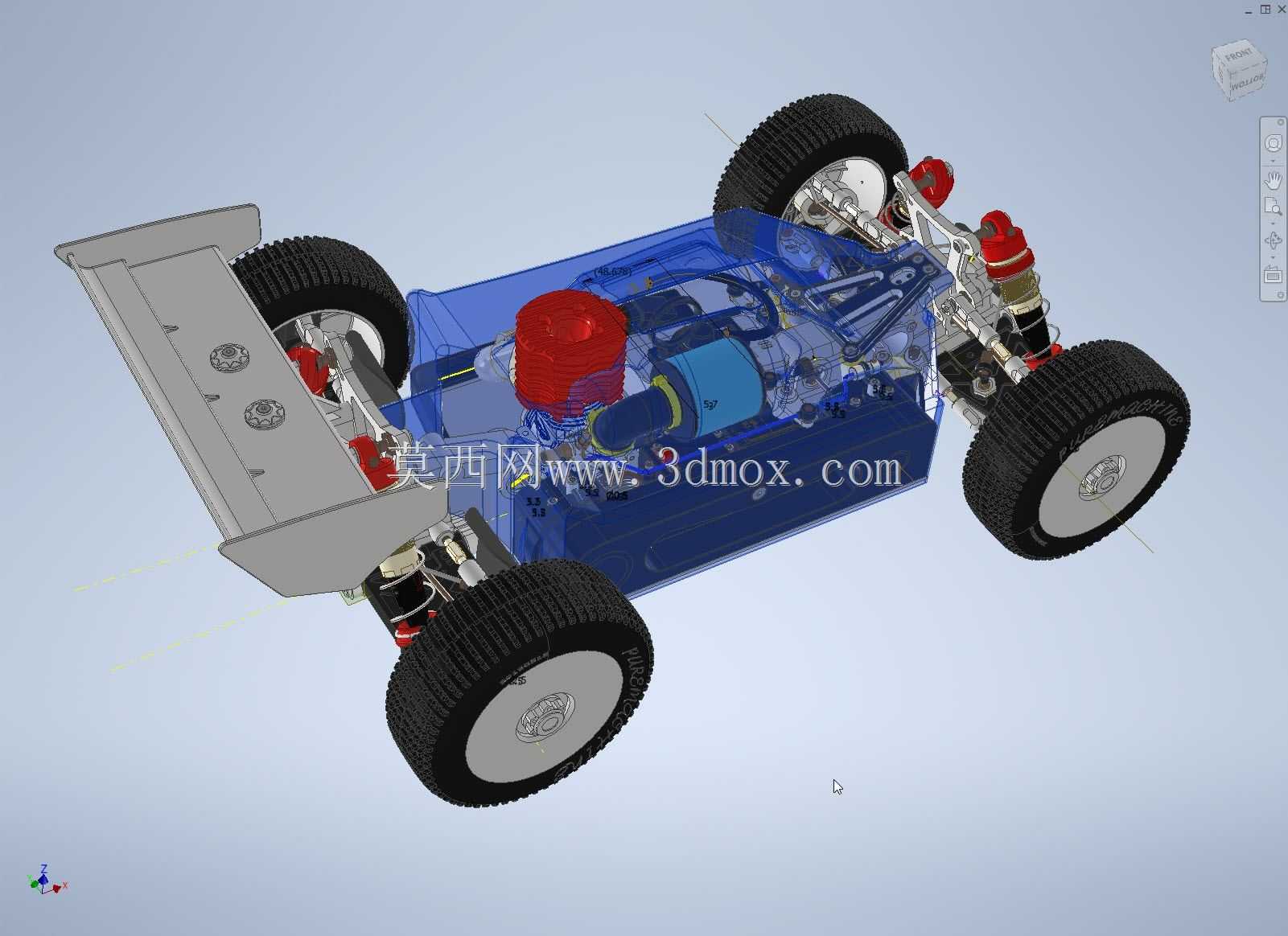

　　车架中部的动力模块、散热部件和电子设备安装区采用紧凑堆叠方式。遥控越野车在高负荷运行时，电机或发动机、电调、电池周边都会产生热量，因此设备布局不能只看静态装配，还要考虑气流通道、配重平衡和维护拆卸。重心位置会直接影响跳跃姿态和弯道响应：动力单元过于靠前，车辆入弯容易推头；过于靠后，高速制动时后轮抓地过剩而转向灵敏度下降。较合理的做法是让重型部件靠近车辆几何中心，并尽量降低安装高度，同时保证电池拆装、齿轮或皮带维护不需要大面积拆解车架。

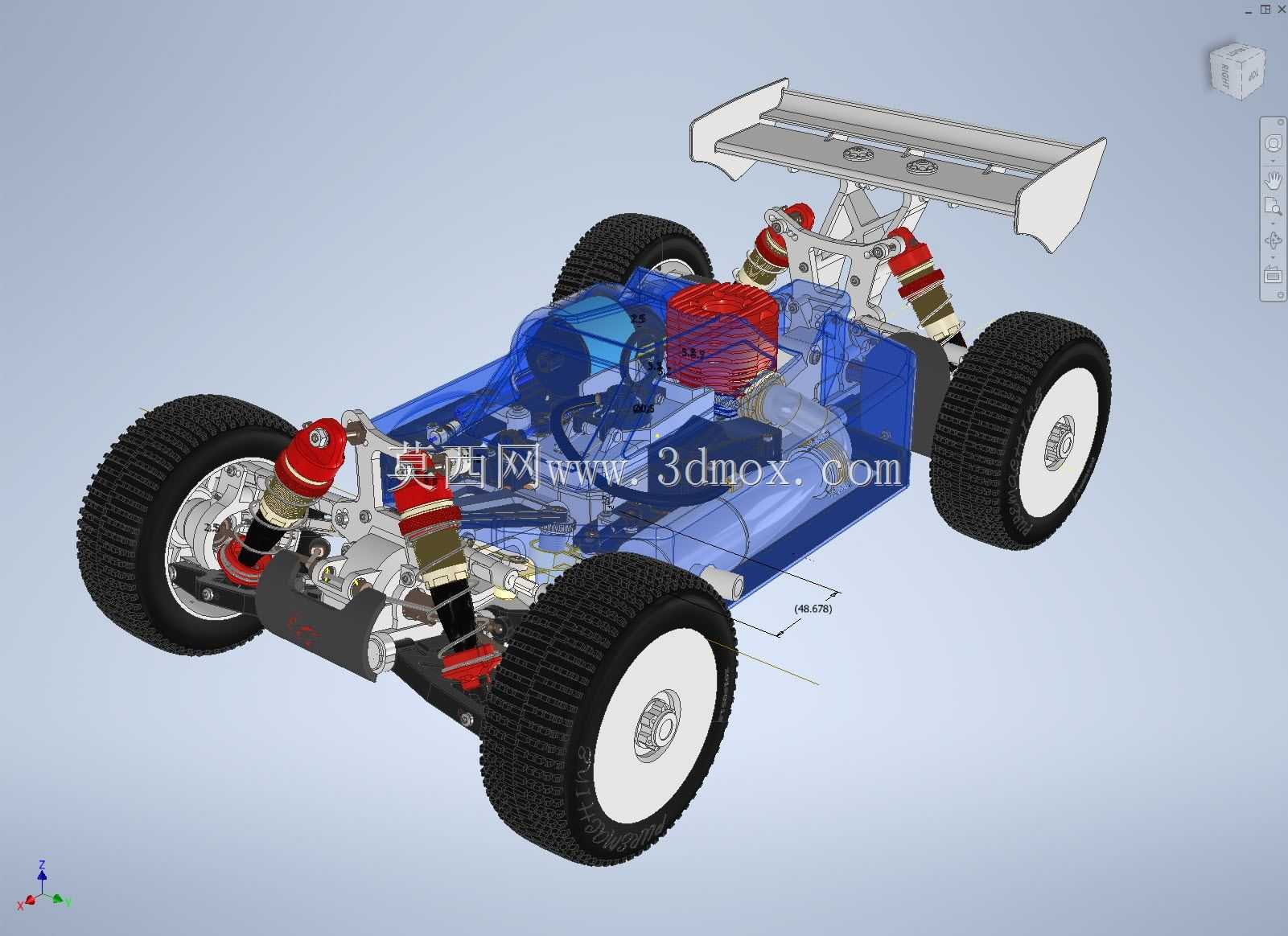

　　后部尾翼支架属于空气动力与外观识别的一部分，在小比例遥控车上，它还承担高速行驶时增加后轴下压力的作用。尾翼角度、支架高度和安装强度需要匹配车速。越野环境中车辆容易翻车或尾部触地，支架不能做成完全刚性的脆弱结构，通常要保留一定弹性或采用可更换固定件。模型中尾翼位于后悬架上方，安装立柱与车架后部连接，设计时应避开后轮跳动包络，并保证尾翼受冲击后不会直接压坏减振器上盖。

　　从安装边界看，整车结构需要围绕轮距、轴距、底盘最低高度、轮胎转向包络和悬架上跳空间建立检查基准。前轮转向时，轮胎内侧与摆臂、传动轴、转向拉杆之间必须保留动态间隙；后轮在悬架压缩至极限时，胎肩不能摩擦车架侧板或尾翼支架。皮带轮罩、设备盒和车壳柱虽然在图中未必全部突出显示，但在实车设计中都属于必须预留的边界条件。车壳柱位置要兼顾车壳拆装和翻车保护，不能影响电子设备取出；底盘下缘则需要考虑石块刮擦，常在前唇、侧裙和底板前部设置耐磨区域。

　　在三维建模过程中，这类作品的价值主要体现在装配关系的完整性。摆臂销轴、球头帽、减振器弹簧圈、带轮齿形、轮毂六角座、转向摇臂等小零件如果被简化过度，后续做干涉检查和运动分析就会失去参考意义。较规范的建模流程应先确定轴距、轮距、轮胎直径和动力输出轴位置，再搭建车架主线；随后布置前后差速器或带轮轴线，建立悬架硬点；最后补充电子设备、车壳固定件和尾翼。每个硬点都应与运动行程关联，而不是单独摆放零件。

　　对于结构设计人员，该模型可用来研究皮带传动在小型车辆上的布局优势，也可对比轴传车型在扭矩传递、维护难度和质量分布上的差异。对于设备选型和教学演示，它能直观展示独立悬架如何通过多根杆件约束车轮运动，减振器弹簧如何承受车身载荷，转向拉杆如何控制前轮转角，以及底盘内部各系统如何在狭小空间内完成集成。整体来看，这不是单一外观件建模，而是一套围绕越野行驶性能展开的小型车辆底盘装配方案，结构层次清楚，功能分区明确，适合作为遥控赛车机械结构分析和三维装配训练的参考对象。
