铃木维特拉越野前防撞护杠结构

　　该结构对应硬派小型越野车前部加装的防撞护杠总成，主要服务于非铺装路面穿越、林区巡检、户外救援以及低速越野场景。车辆在碎石坡道、灌木路段、沟壑边缘行驶时，原厂前保险杠对车头散热器、翼子板前缘、灯具及车架前端的保护有限，外置护杠可在轻微碰撞、树枝刮擦、坡面托抵时承担第一道载荷，并把局部冲击力分散到两侧安装支点，避免车头覆盖件直接受损。

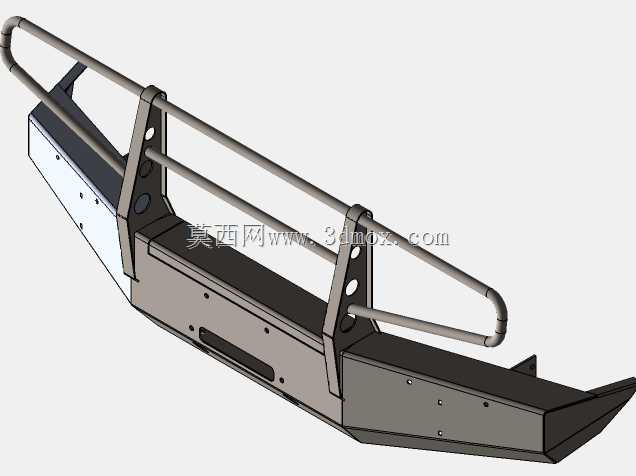

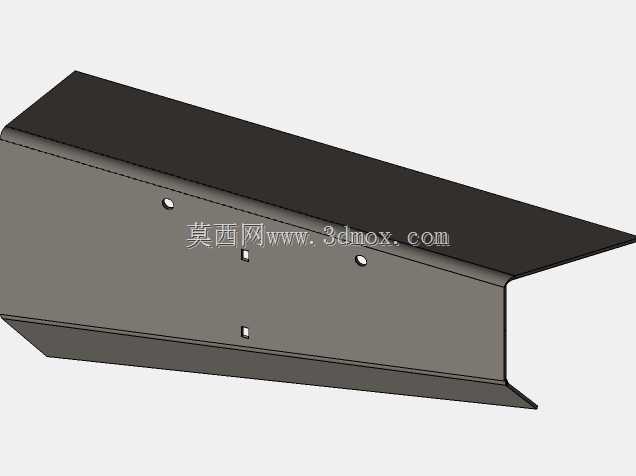

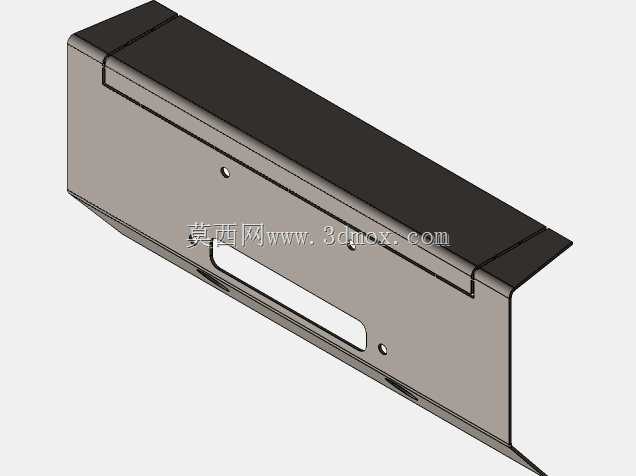

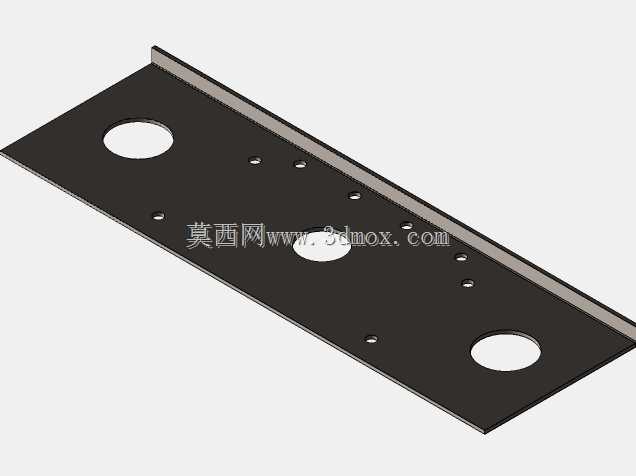

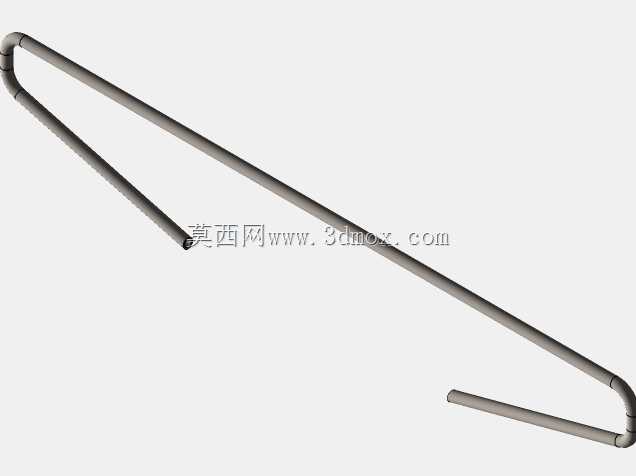

　　从结构组成看，总成下部为承载式杠体，上部为管状防撞框架。下部杠体采用折弯板材与侧板拼焊形成箱形截面，内部可形成较高的抗弯和抗扭刚度；正面预留多处安装孔，可用于固定牌照、辅助灯、天线、脱困点或外饰附件。杠体两侧向后延伸并带有安装支耳，安装面需要与车架纵梁前端或原厂防撞梁连接位匹配，避免仅固定在塑料保险杠或薄弱钣金上。上部圆管框架沿车头轮廓布置，横向主管承担正面阻挡，两侧弯管向翼子板方向展开，竖向支撑板将管材载荷传递至下部杠体。圆管端部做弯曲收口处理，既减少尖锐突出，也能在接触障碍物时降低局部应力集中。

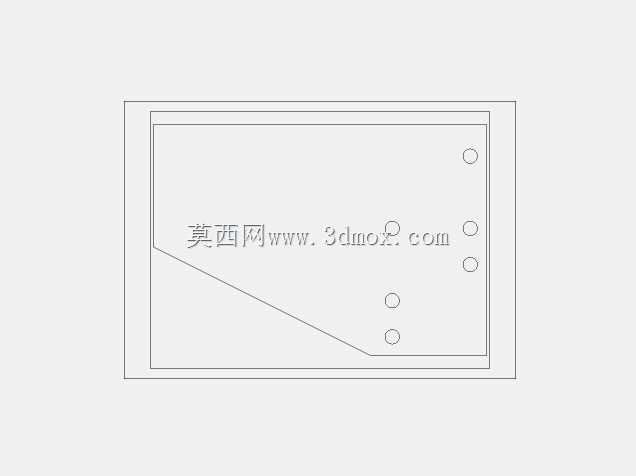

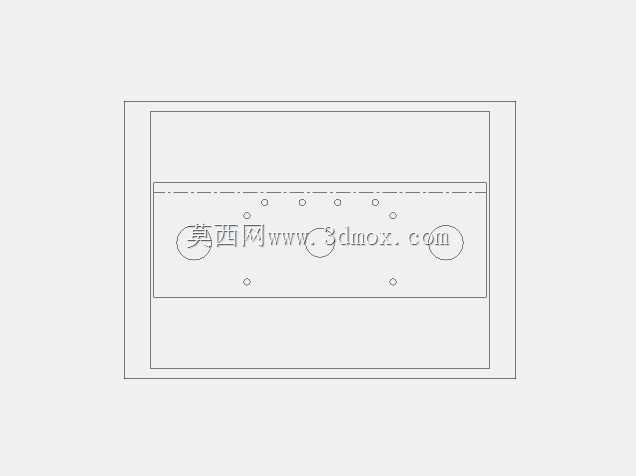

　　设计思路上，这类护杠不是单纯增加一块厚钢板，而是在防护能力、接近角、车头重量和维修可达性之间取平衡。下部杠体前缘需要控制前伸量，若过度外凸，会明显减小车辆接近角，上坡时更容易顶地；若过于贴近车身，则在碰撞中无法给散热器和灯具留出缓冲空间。上部管架高度应避开大灯照射区域和机舱盖开启轨迹，同时保证绞盘、拖车钩或辅助灯的安装空间。侧板上的圆孔和长槽既可作为装配、减重及排水位置，也可在焊接后释放部分应力集中区域。对于越野改装件，排水和防积水同样重要，管材封闭端、箱体低点若没有排水或工艺孔，泥水长期滞留会加速内壁腐蚀。

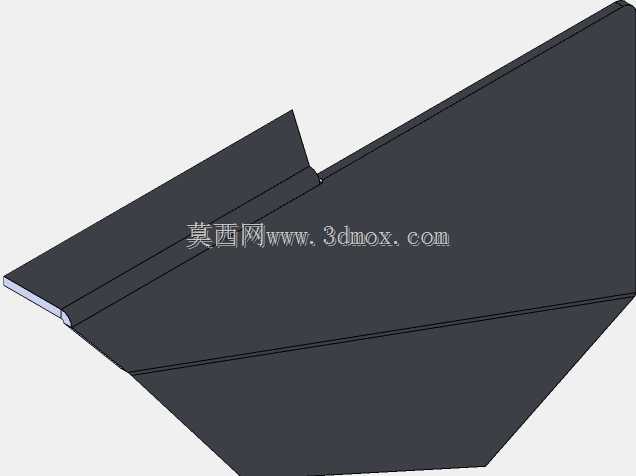

　　安装边界方面，前护杠宽度需覆盖车头两侧主要 vulnerable 区域，但不能超出车辆法规允许的外伸范围，也不能遮挡前照灯、转向灯和号牌识别区域。下部两侧的楔形收边有利于在接近陡坡时引导障碍物从杠体下方滑过，减少铲土和卡滞。后部连接支耳应与车架孔位同轴，螺栓规格、垫板面积和焊接长度需按牵引及冲击载荷校核；若配置绞盘，杠体中部还要预留绞盘托盘、钢丝绳导向口和离合器操作空间，不能只按静态装饰件处理。

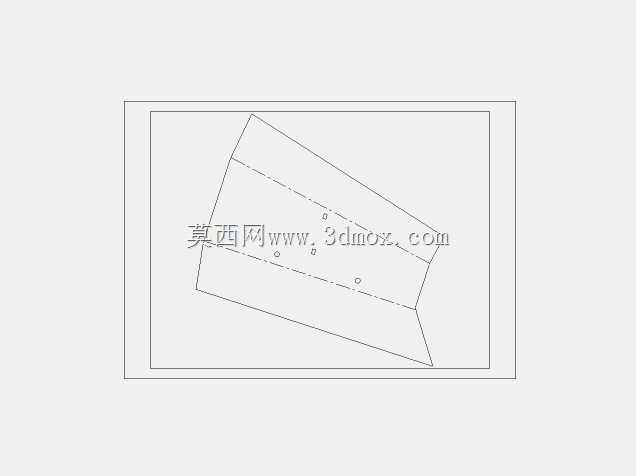

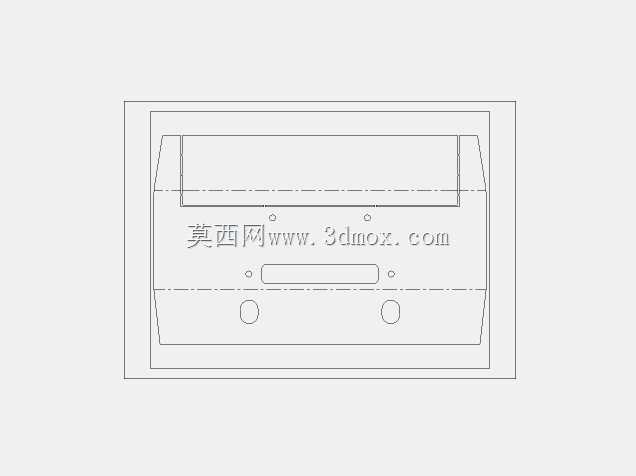

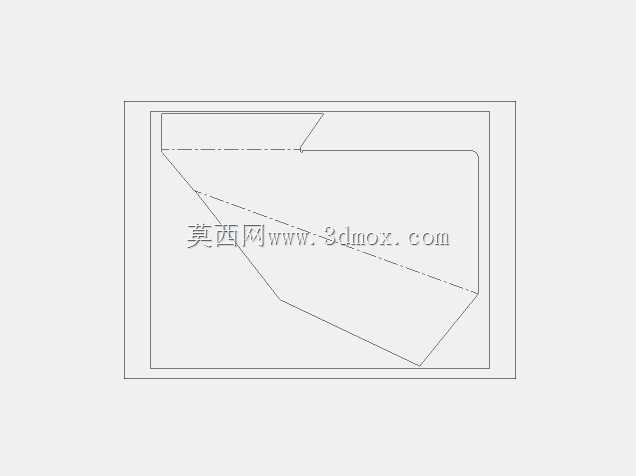

　　建模时需要重点还原钣金折弯厚度、管材中心线弯曲半径、竖板开孔、焊接拼合关系以及后部安装面坐标。装配检查应覆盖机舱盖开启、前轮转向极限、悬架压缩跳动、拖车绳受力方向和灯具视野。前护杠表面通常采用喷砂后喷涂耐磨涂层，焊缝位置需打磨连续，避免在越野振动中产生裂纹源。整体结构强调可制造性和现场可维护性：板材件应便于激光切割与折弯，圆管件需适合弯管加工，易碰撞部位可通过螺栓附件更换，从而在实际越野使用中兼顾防护强度、通过性与后期维修便利。
