三丰机械指针式内径外径测量千分表

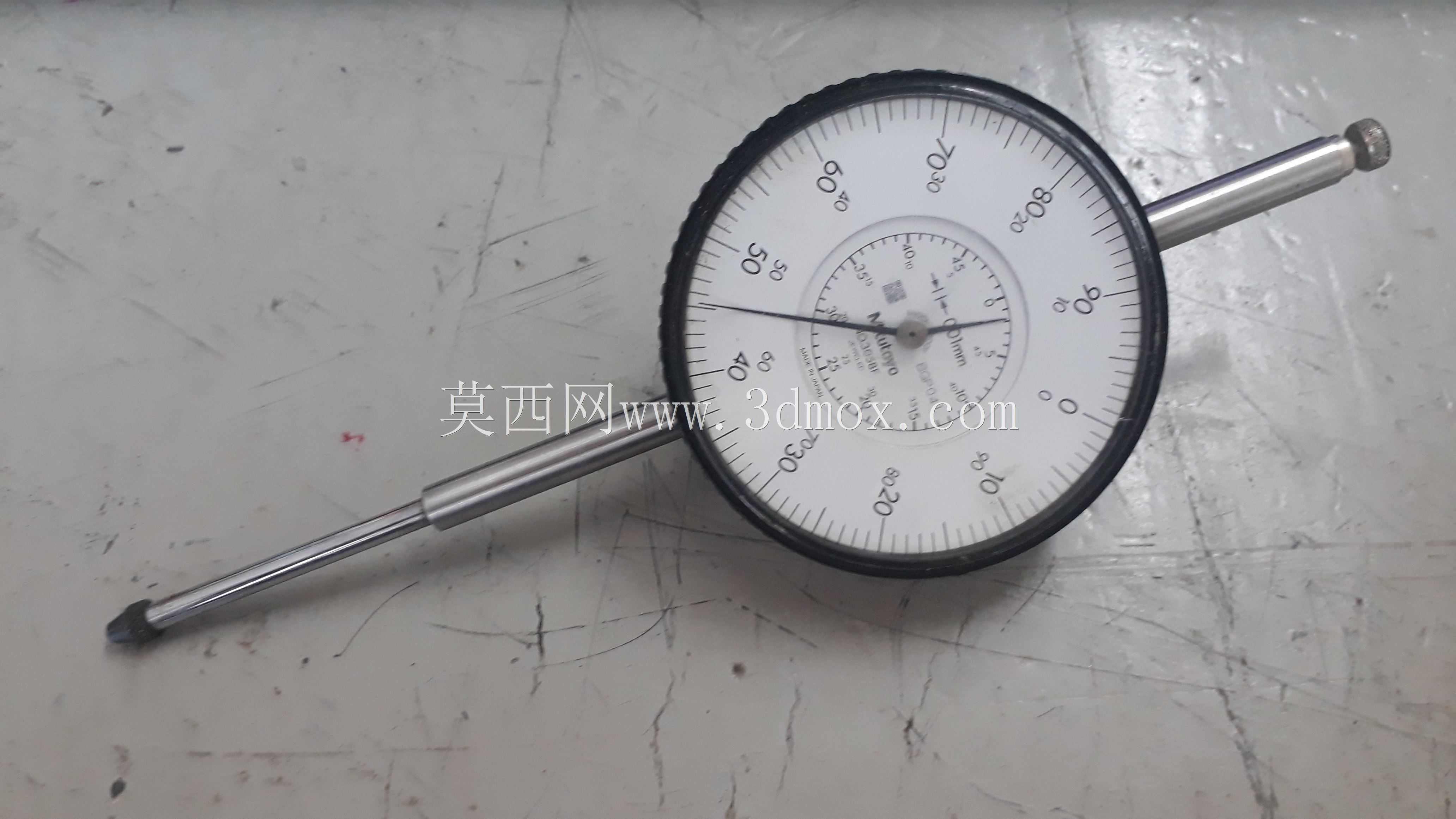

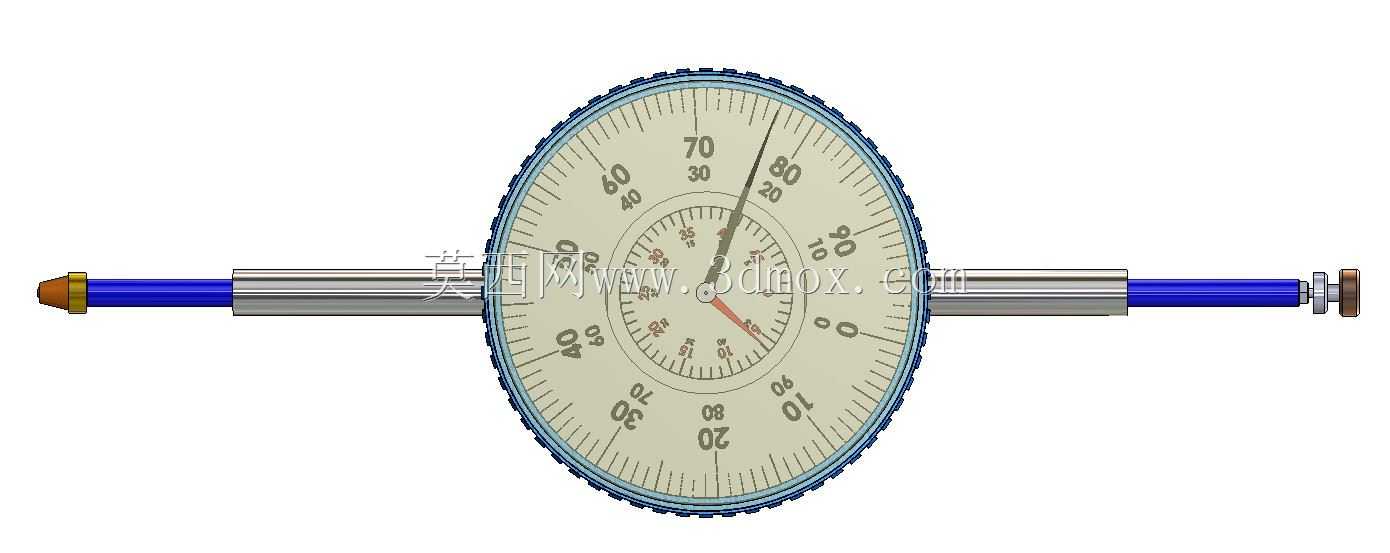

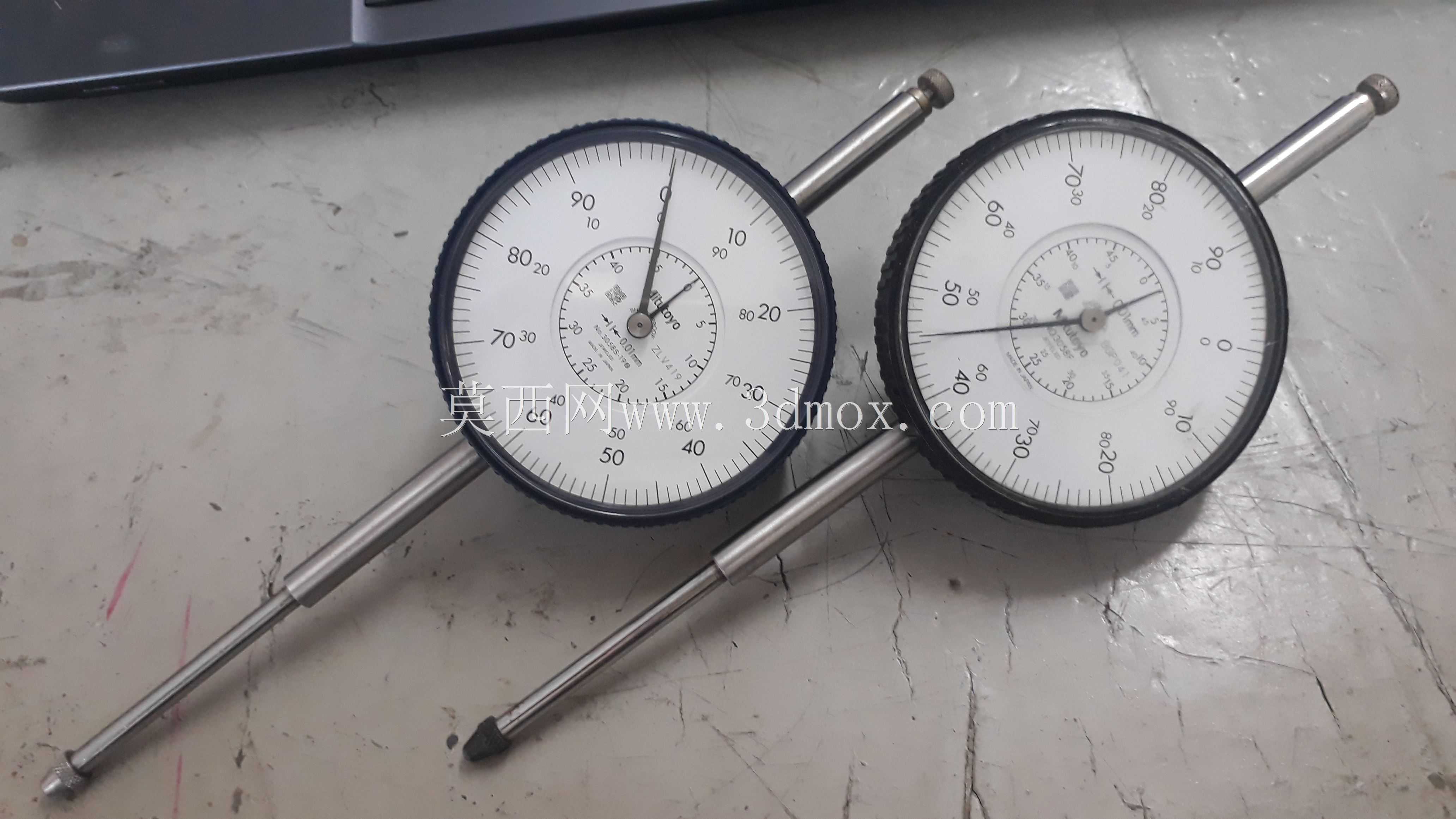

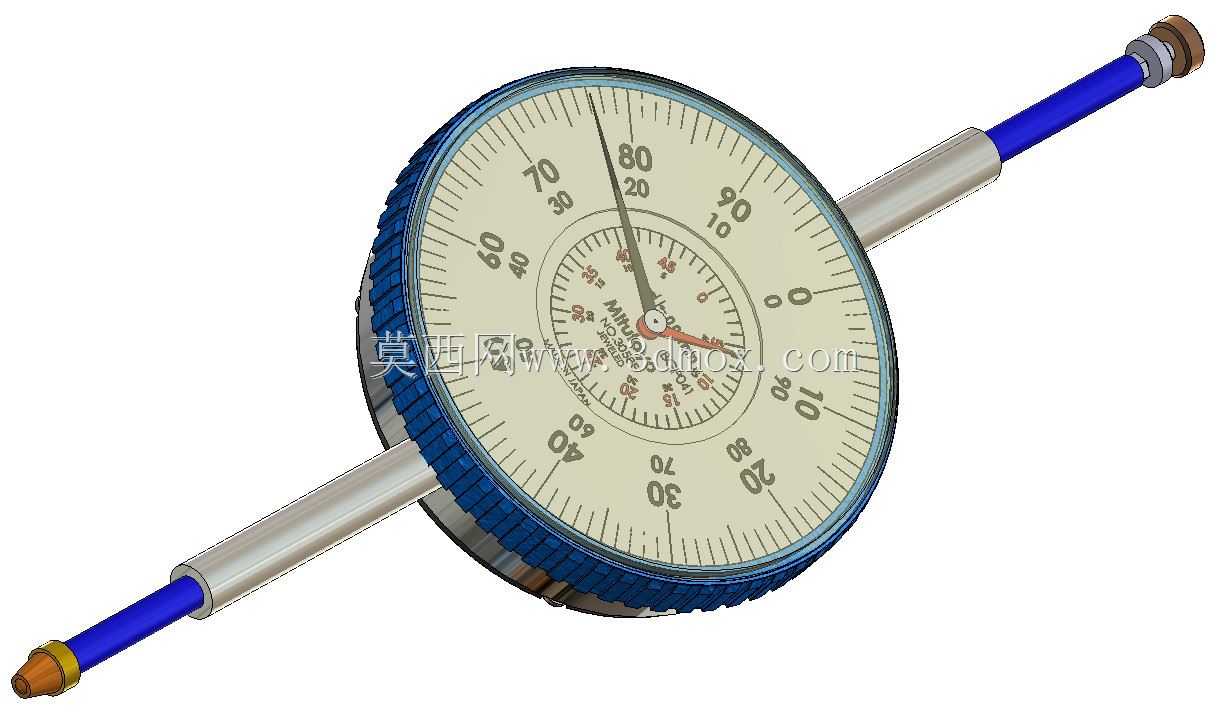

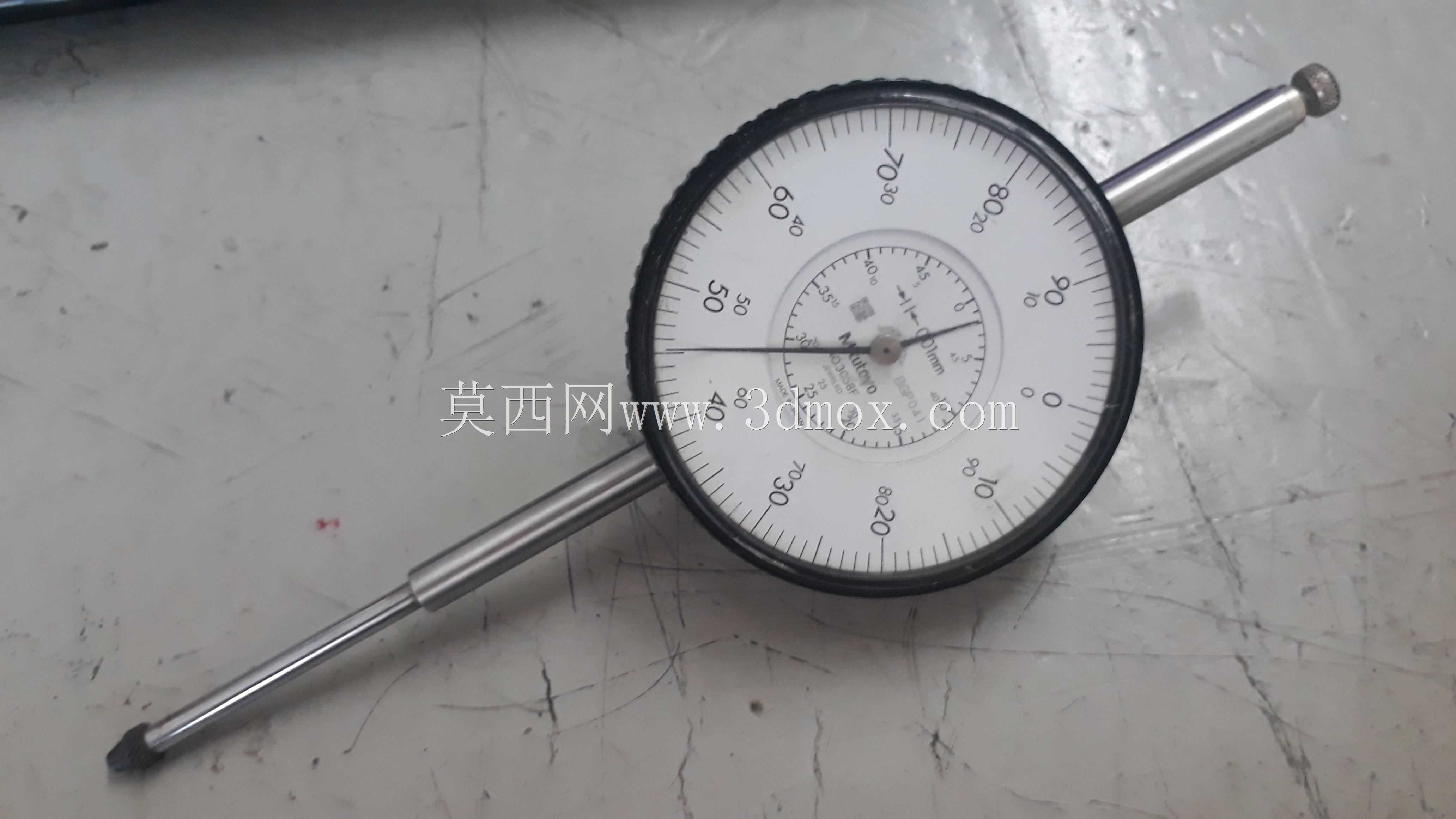

　　在机加工车间的日常质检环节里，这类指针式千分表几乎是每台车床、铣床、磨床工位旁的标配辅具，既可以单独用来完成工件形位公差的比对测量，也能配合磁力表座、高度规支架、内径量表杆体完成轴类径向跳动、端面平面度、深孔内径偏差、机床导轨直线度的校验工作。这套三维结构完整还原了三丰量程50mm、分度值0.01mm的表盘式千分表全部装配关系，从测杆传动组件、表盘刻度机构到外圈防护滚花都做了等比例还原，没有做简化省略，做工装设计、检测工位布局的工程师可以直接把该模型导入装配体，用来校核表体和工件、夹具之间的干涉边界。

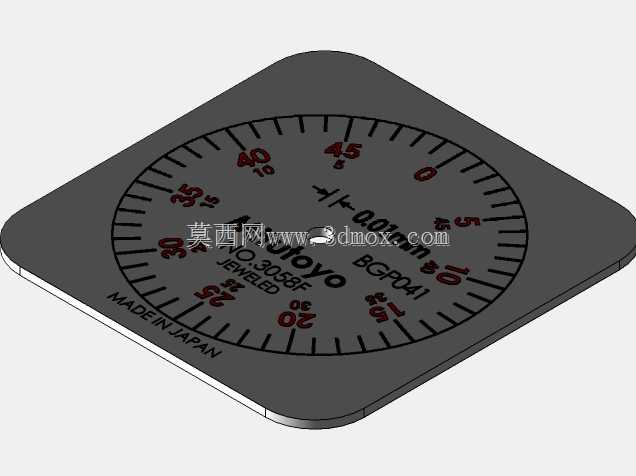

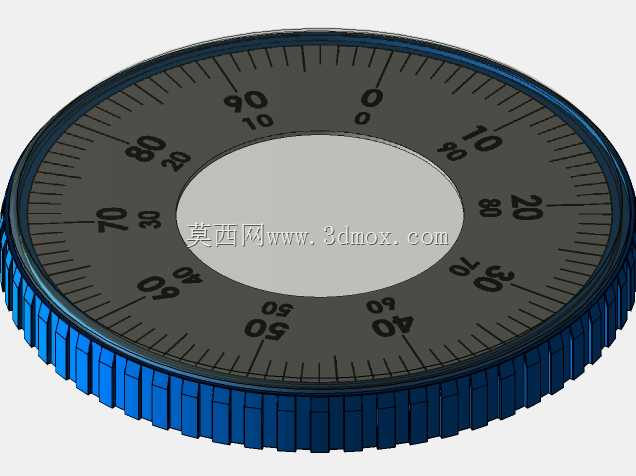

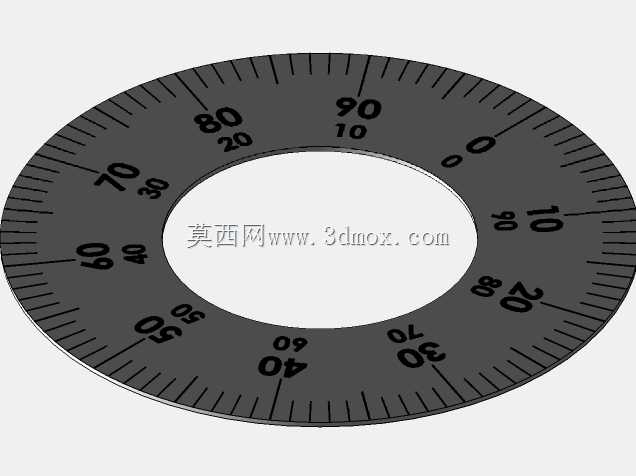

　　从实际使用场景拆解结构设计逻辑：千分表的核心功能是把测头接触工件产生的微小直线位移，通过内部齿条齿轮传动副放大，转换成表盘指针的回转运动，0.01mm的分度值对应指针每走一小格，测杆轴向位移恰好为0.01mm，表盘外圈主刻度一圈对应1mm行程，中间的小表盘累计记录整毫米数，操作人员读数时先看小表走过的整数毫米，再读取大表盘指针指向的小数位，两个数值叠加就能得到总偏差值，这套传动结构在模型里完整保留了齿轮啮合、指针同轴装配的层级关系，拆解后可以清晰看到测杆的导向段、复位弹簧安装位、限位卡环的配合尺寸。

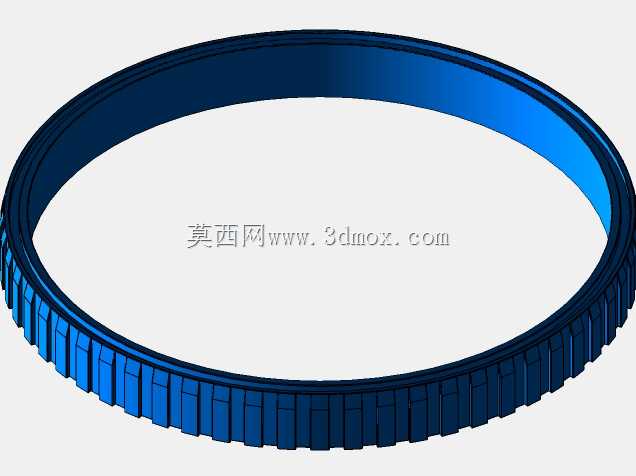

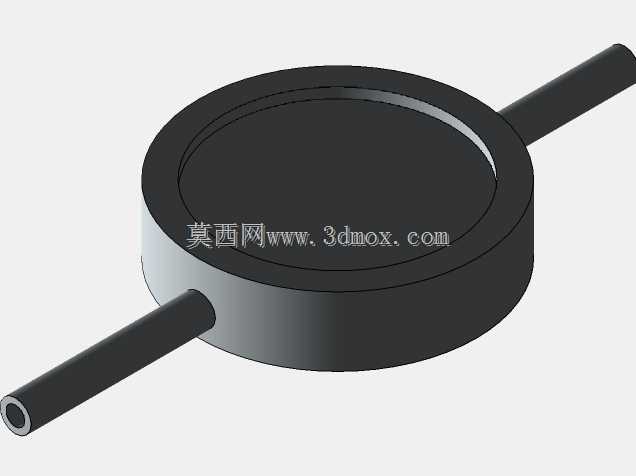

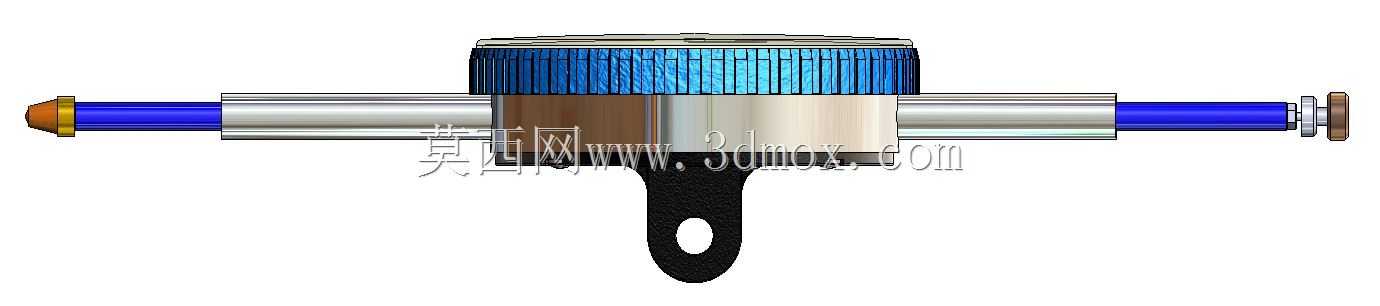

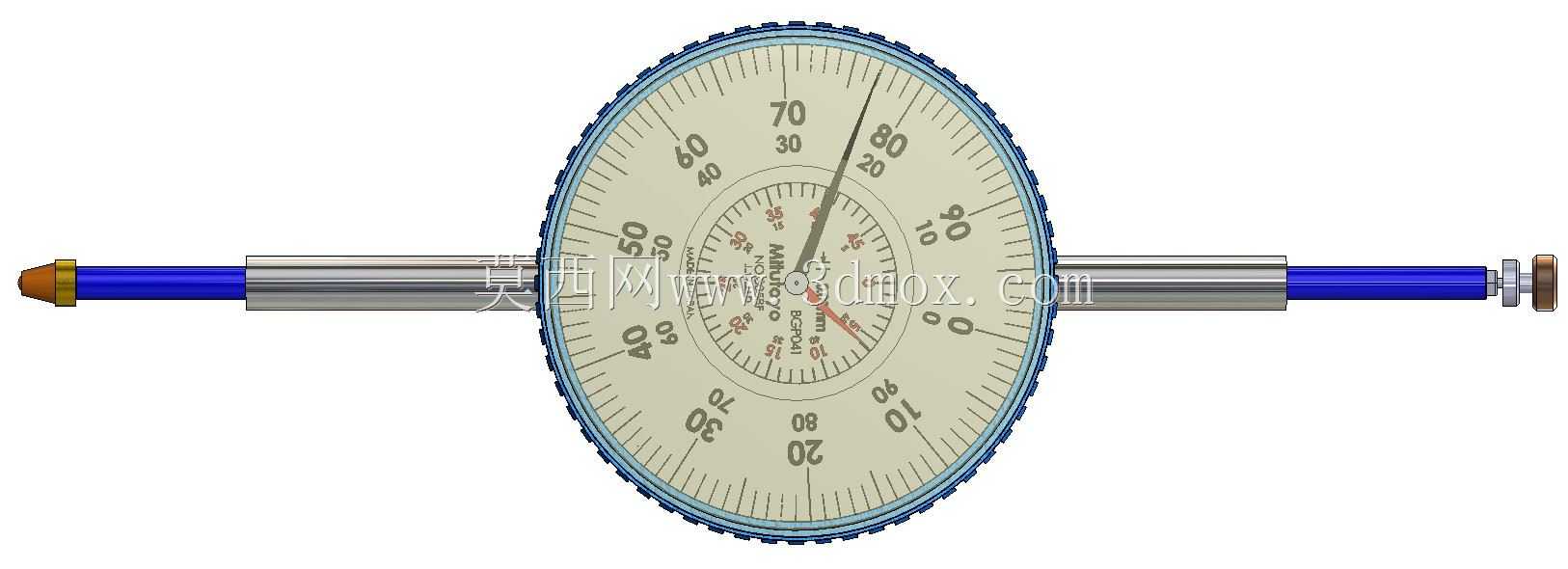

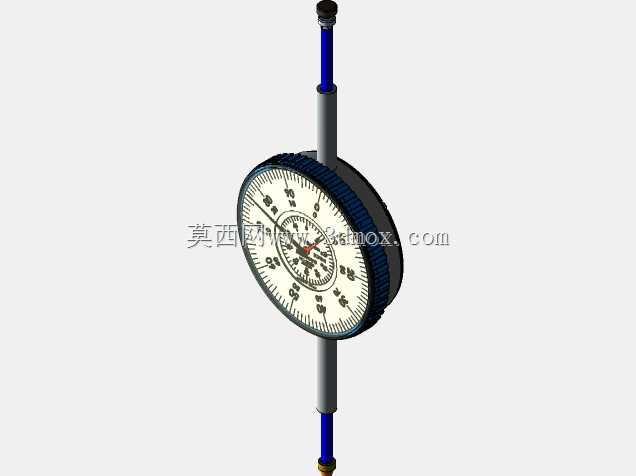

　　外形与安装边界方面，表体主体为圆形金属壳体，外圈包裹带防滑滚花的蓝色橡胶防护圈，既可以在手持搬运时增加摩擦力，也能避免表体磕碰机床金属面造成外壳变形；两侧伸出的测杆安装接口为标准同轴结构，两端测杆端部预留了测头换装螺纹，可以根据测量场景更换平测头、球测头、尖测头，适配平面、曲面、窄槽底面的不同接触需求。整体轴向总长覆盖两端测杆伸出后的极限位置，表盘直径符合常规工业千分表的通用尺寸，配套表夹的夹持位在壳体后侧的标准套筒段，和市面上绝大多数磁力表座的夹孔孔径完全兼容，不需要额外做转接工装。

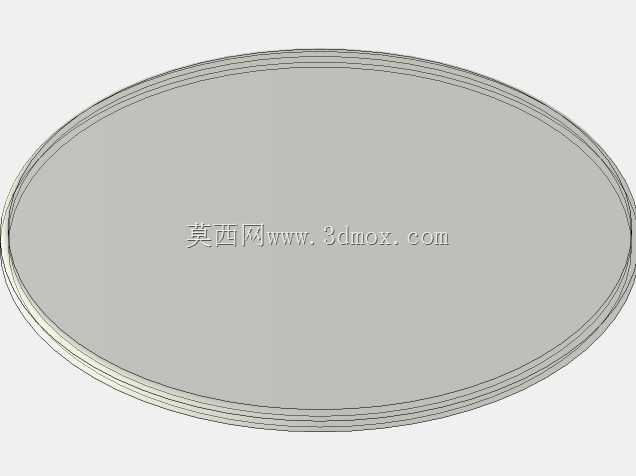

　　设计过程中优先考虑了车间工况的实用性：表蒙采用透明硬质材料覆盖刻度面，避免切削液、铁屑飞溅刮花刻度；壳体接缝处做了密封台阶，能阻挡普通工况下的粉尘和冷却液渗入内部传动齿轮；测杆导向段采用间隙配合的光轴结构，表面做淬火硬化处理，长期往复伸缩也不容易出现磨损卡滞，复位弹簧的预紧力经过调校，既能保证测头始终紧贴被测工件表面，又不会因为推力过大顶起轻薄工件造成测量偏差。在做自动化检测工位设计时，这套模型可以直接导入工位布局，提前预留千分表的安装空间、测杆伸缩行程余量，避免后续装配时出现表体和周边送料机构、夹紧夹具发生碰撞的问题；做量具教学演示时，也可以通过剖切模型展示内部齿轮传动的放大原理，让初学者直观理解机械量仪的位移传递逻辑，不用拆解实物量具就能看清内部零件的装配顺序。
