牵引式土垄大蒜点播播种机具结构

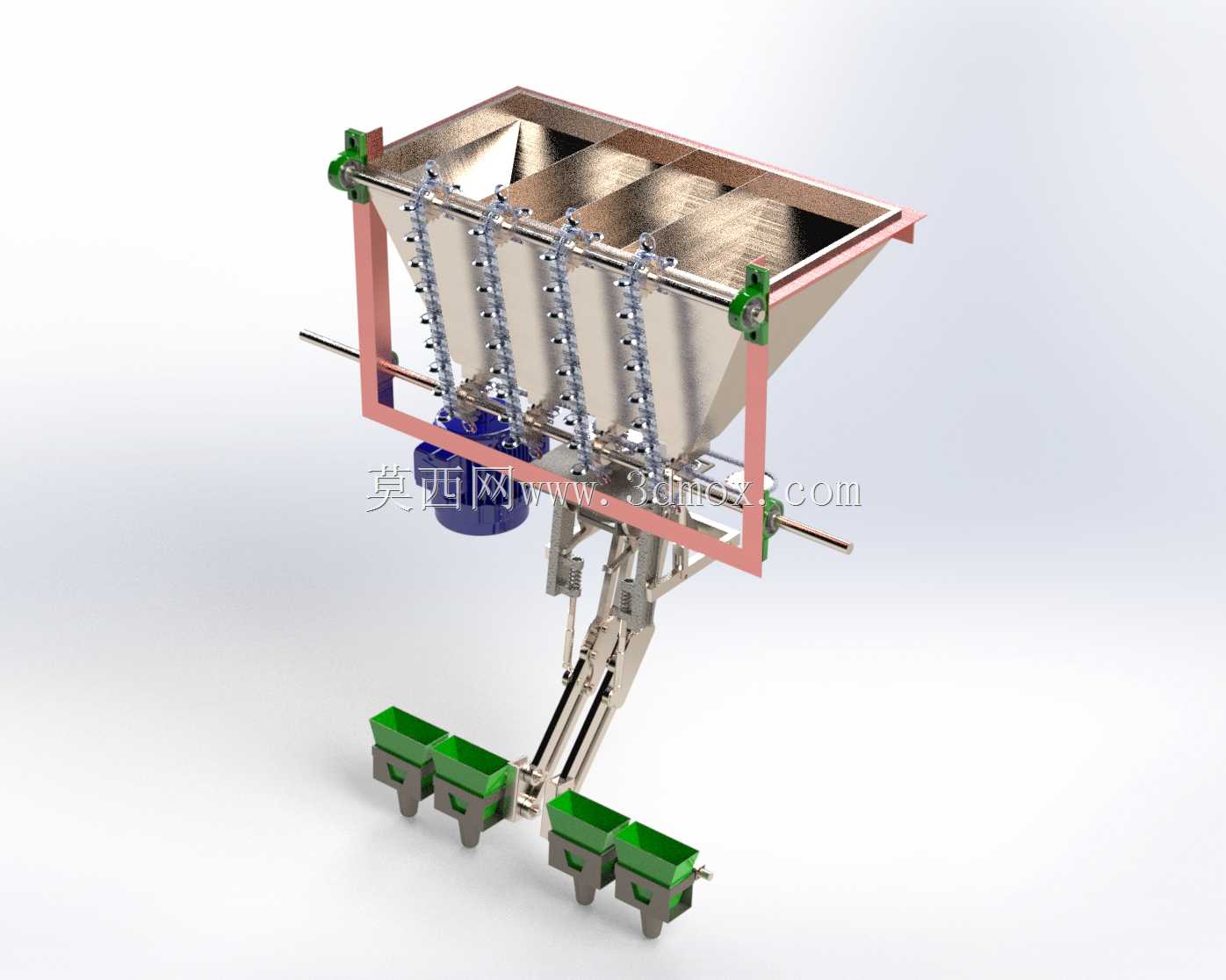

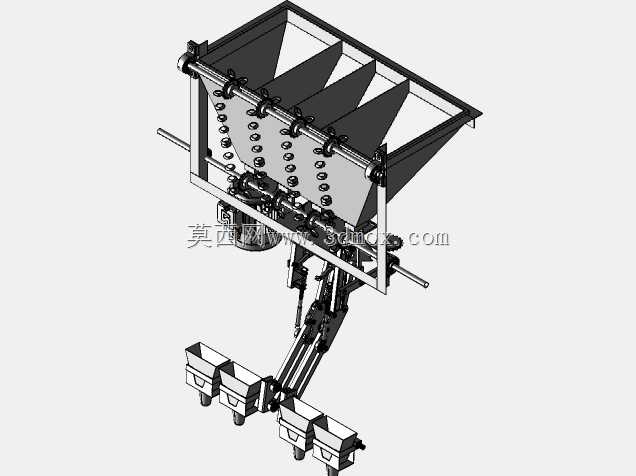

　　该套三维结构围绕大蒜在已成型土垄上的定向点播作业展开，整机采用上部种箱、中部排种控制、下部开沟落种与支撑仿形相结合的布置方式，适用于小规模田块、丘陵地块或与小型牵引动力配套的大蒜种植环节。设备并不承担前期整地、起垄任务，而是在土堆、垄体已经准备完成的条件下进入田间，沿垄向完成蒜种取种、输送、投放和入土定位，减少人工逐穴点种的重复劳动。

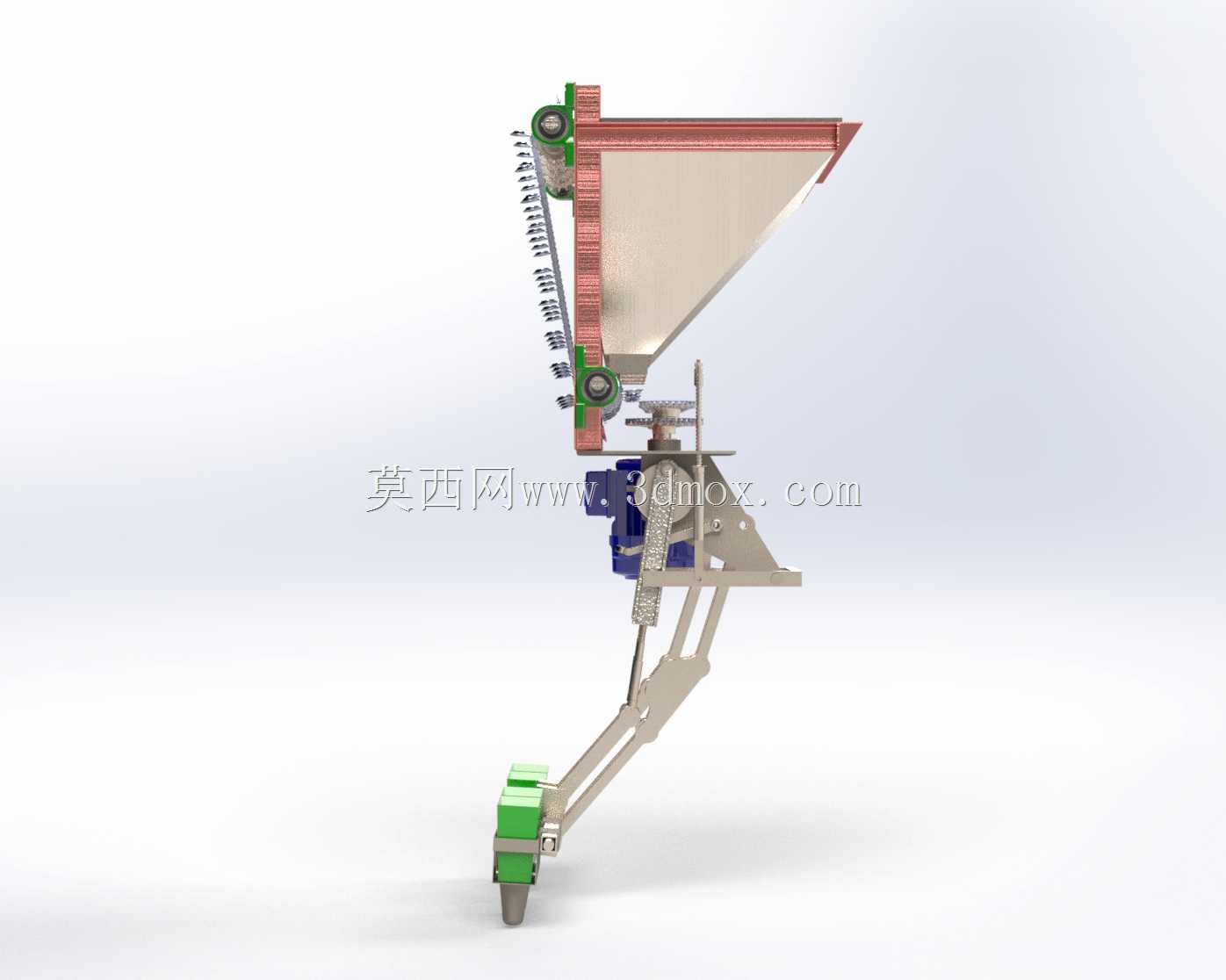

　　从结构分区看，上部漏斗形种箱承担暂存蒜种的功能，箱壁采用倾斜收敛形式，使蒜种在自重作用下向排种区域汇集。种箱侧壁与机架连接位置需要保留足够刚度，避免满载时箱体晃动影响排种稳定性；箱口宽度和深度在建模时应结合蒜种堆积角、单次作业行程和补种频率综合确定，过窄会造成架种，过深则会增加整机重心高度。种箱下方的排种机构是整机核心，模型中通过轮轴、传动件、取种构件和联动支架实现按作业节奏供种，设计重点在于控制每穴种粒数量，并尽量保持蒜种姿态稳定，避免漏播、重播或种粒在下落过程中翻转。

　　下部作业端直接面向土垄，开沟与落种部件位于机具前端下方，负责在垄顶形成浅沟或种穴，并将蒜种引导至设定深度。随后由后部支撑、覆土或镇压相关结构完成沟形回覆，使蒜种与土壤接触。机具支腿和铰接连杆并非简单固定支架，而是承担高度跟随与姿态适应作用：当垄面高低起伏、土壤软硬不均时，活动连杆可让播种端在一定范围内上下浮动，保证入土深度不会突然过深或悬空。三维建模时需要重点检查连杆极限摆角、销轴干涉范围以及弹簧或复位构件的安装空间，尤其在作业端下降、提升和转弯状态下，不能出现杆件与种箱、传动件相碰的问题。

　　传动路线偏向机械式同步设计，动力经轴、链轮或连杆传递至排种部件，使取种动作与机具前进速度建立对应关系。这样的设计思路适合大蒜播种这种行距、株距相对固定的作业场景，维护成本较低，也便于农户理解和调整。结构工程师在装配设计中应关注传动侧的张紧、轴承支承和防尘问题；田间土壤粉尘多，转动副若缺少防护，容易出现卡滞。排种器与落种通道之间的衔接应尽量短而顺直，通道内壁避免突变台阶，防止蒜种在下落时弹跳偏移。

　　外形与安装边界方面，整机上部种箱宽度决定种粒容量，也影响与相邻播种单元的并排布置；若发展为多行机型，需要以单组播种单元的横向占用宽度为基础，预留行距调节空间。下部开沟落种件的最低点是运输和作业转换时的关键边界，机架挂接孔、牵引连接点和提升限位位置应在模型中明确表达。设备在田间作业时，种箱满载会使上部载荷增大，因此侧板、支承梁和铰接座不能只按静态外观处理，应结合振动、牵引偏载和落地冲击进行加强。

　　该模型对农业机具设计的价值，在于把储种、定量排种、导种、开沟、入土、仿形支撑等功能集中在一套可检查的空间结构中。设计人员可据此验证种箱流向是否顺畅、排种轴维护位置是否可达、落种点与开沟件是否对正，以及多连杆在垄面起伏时的运动包络。对于后续工程细化，还可在现有结构上增加株距调节、深度限位、覆土镇压和多行挂接模块，使整机从单组点播机构扩展为更完整的大蒜播种作业装备。
