麦弗逊支柱减震器安装孔多轴钻孔夹具

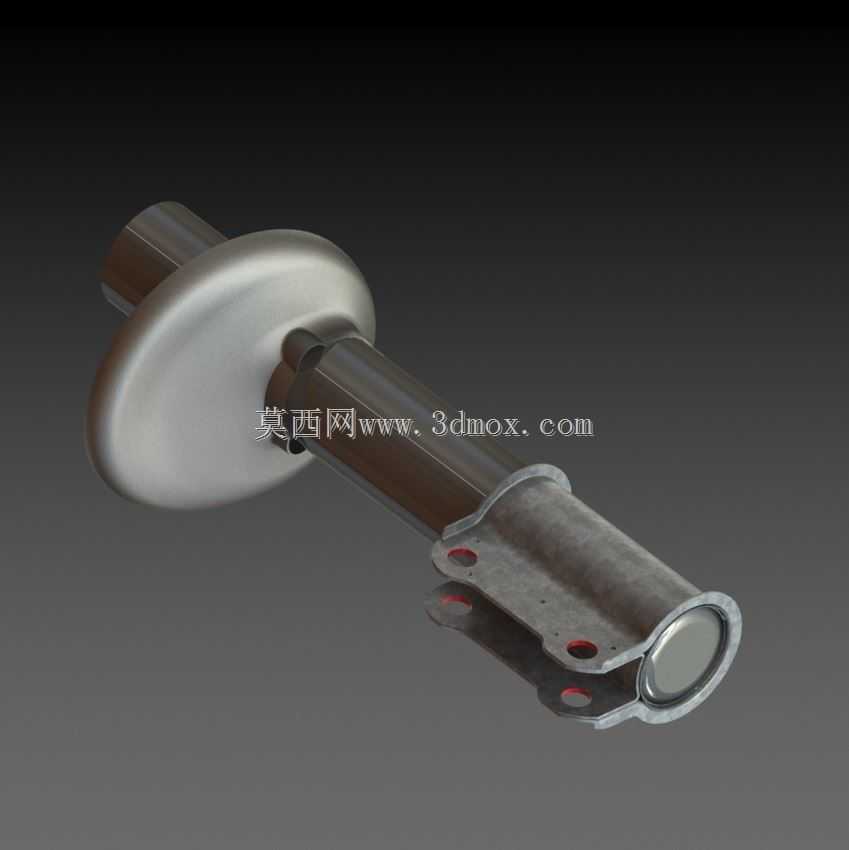

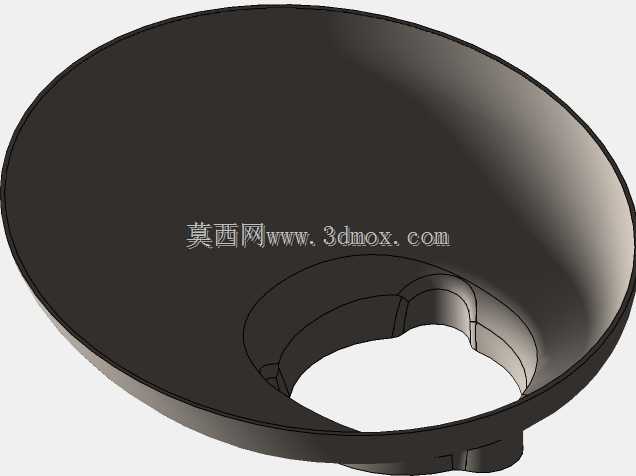

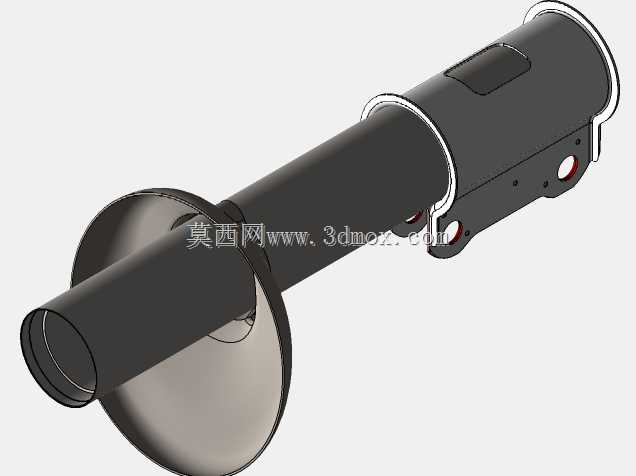

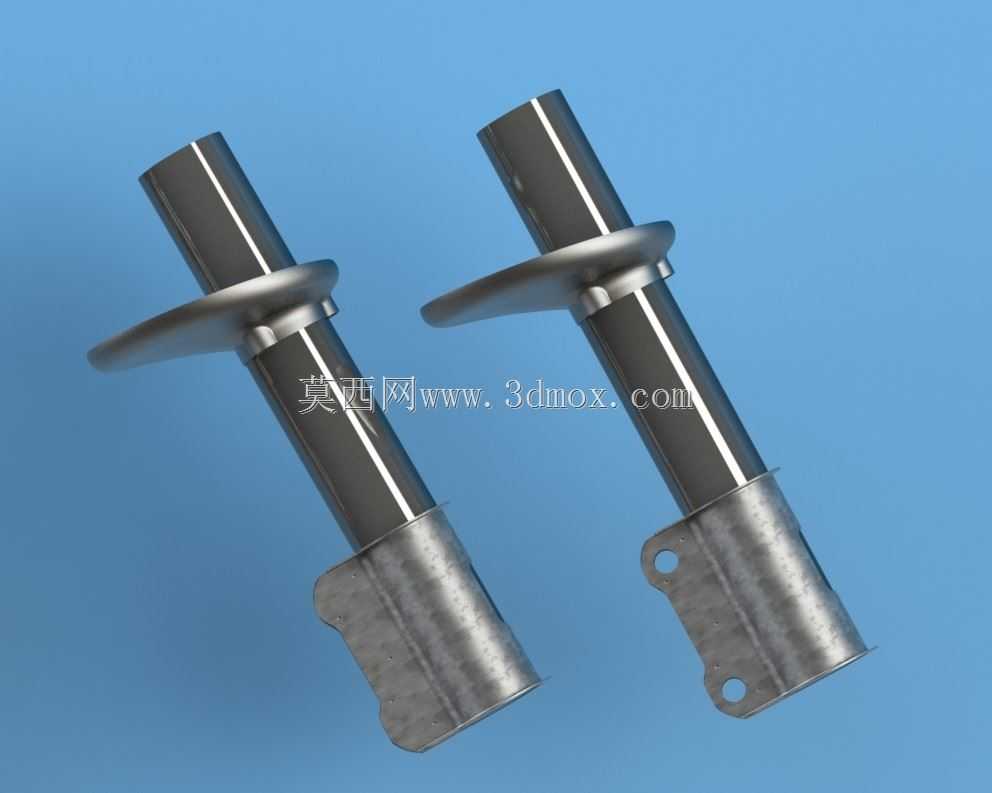

　　这套钻孔夹具面向车辆支柱式减震器总成的批量化孔加工环节，核心处理麦弗逊悬架支柱在装配阶段的安装孔钻削需求。在整车底盘零部件制造现场，减震器支柱属于典型的长轴类异形工件，柱体为变径圆柱结构，端部附带焊接托盘、安装耳座等异形特征，传统单轴钻床逐孔加工时，工件重复装夹找正耗时占比超过三成，且孔位同轴度、孔间距公差受人工对位影响波动极大，这套工装正是为解决该工序痛点开发。

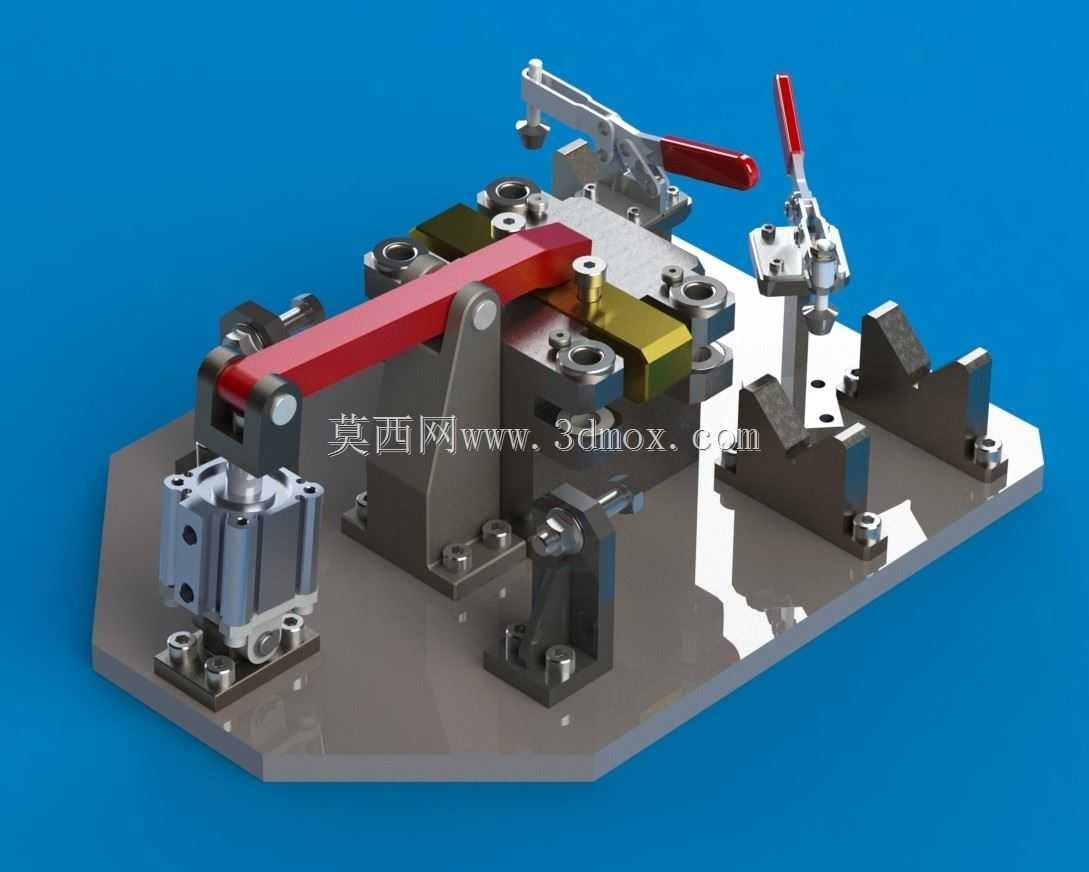

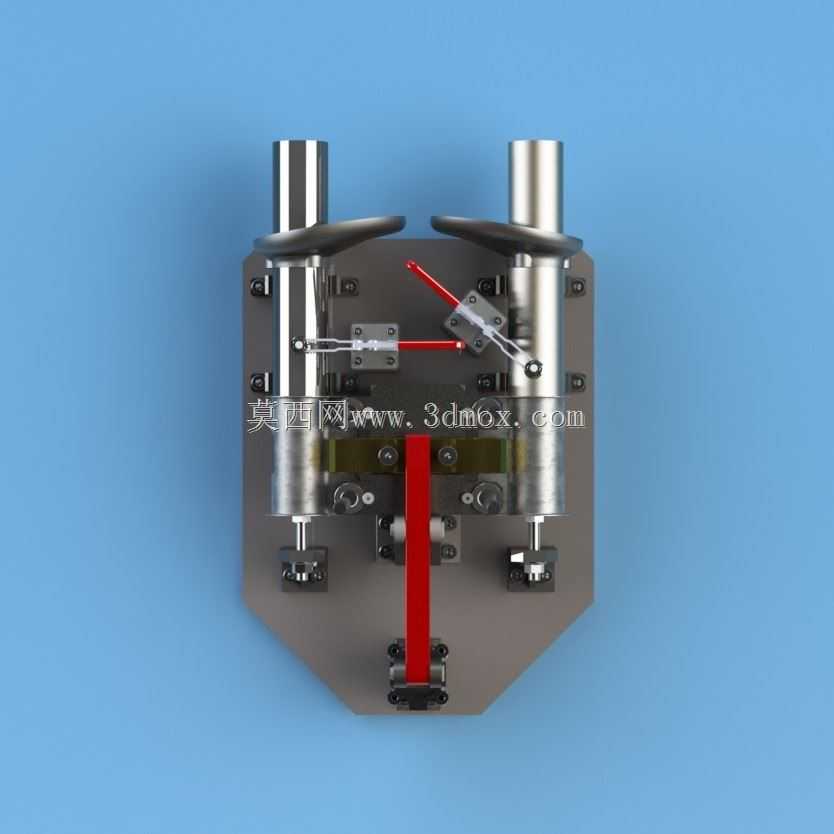

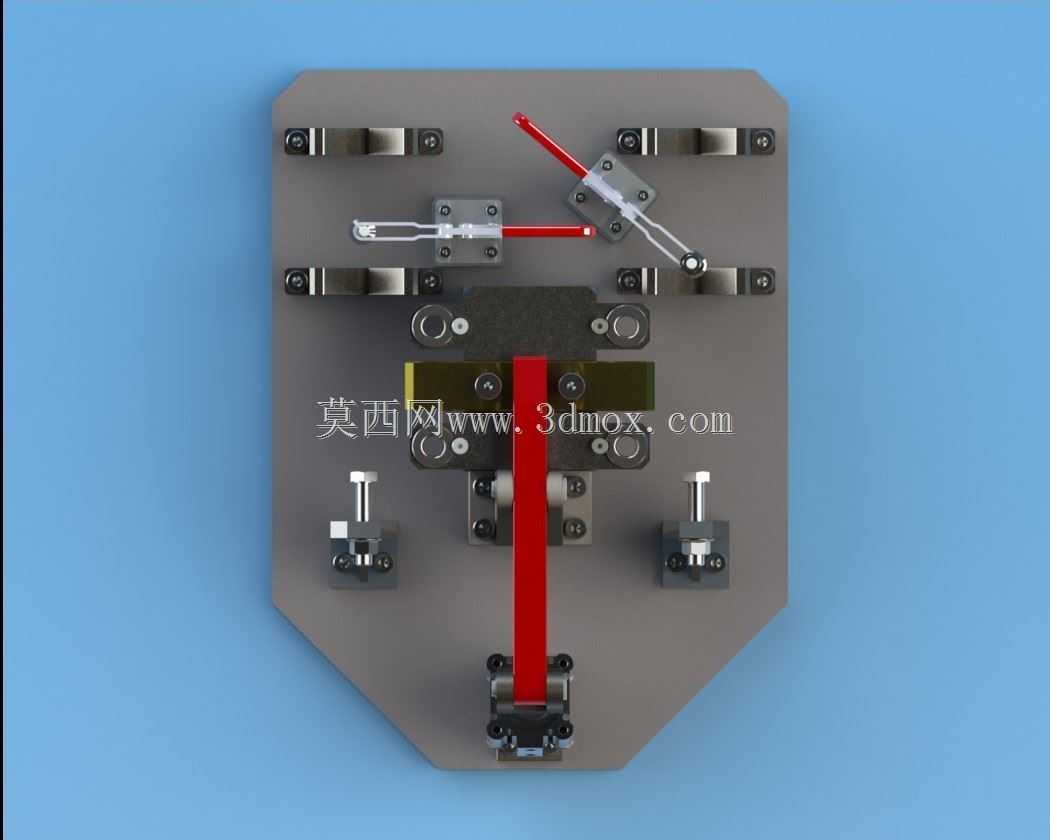

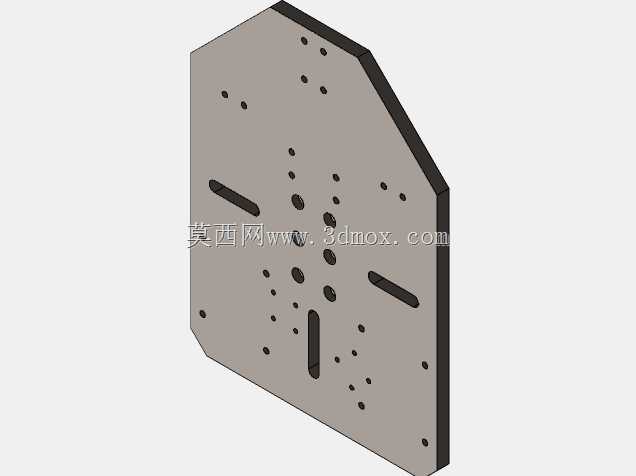

　　夹具整体采用卧式基座布局，底部为整块调质钢板加工而成的安装底板，底板上预制多组等间距T型槽与定位销孔，可直接适配CA6140普通车床改造的多轴钻削工位、立式多轴钻床工作台的安装接口，底板长宽尺寸预留了足够的排屑与操作空间，四周伸出的安装耳孔匹配车间通用工装压板的固定规格，无需额外改造机床工作台即可完成部署。

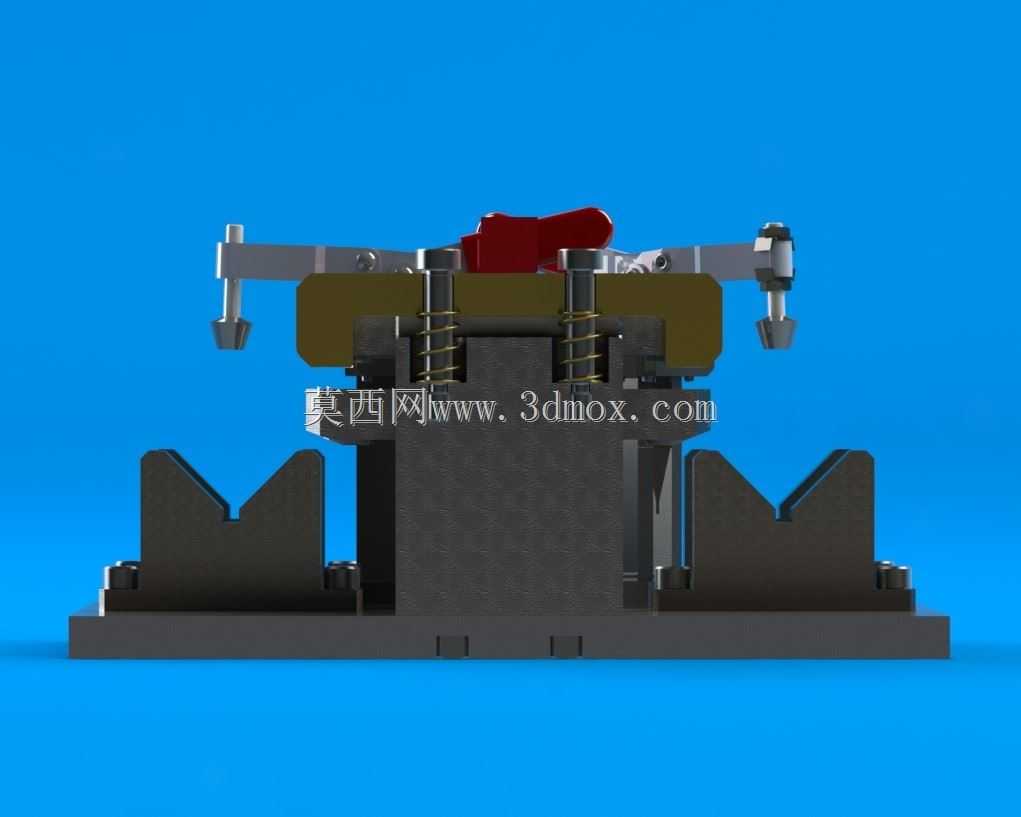

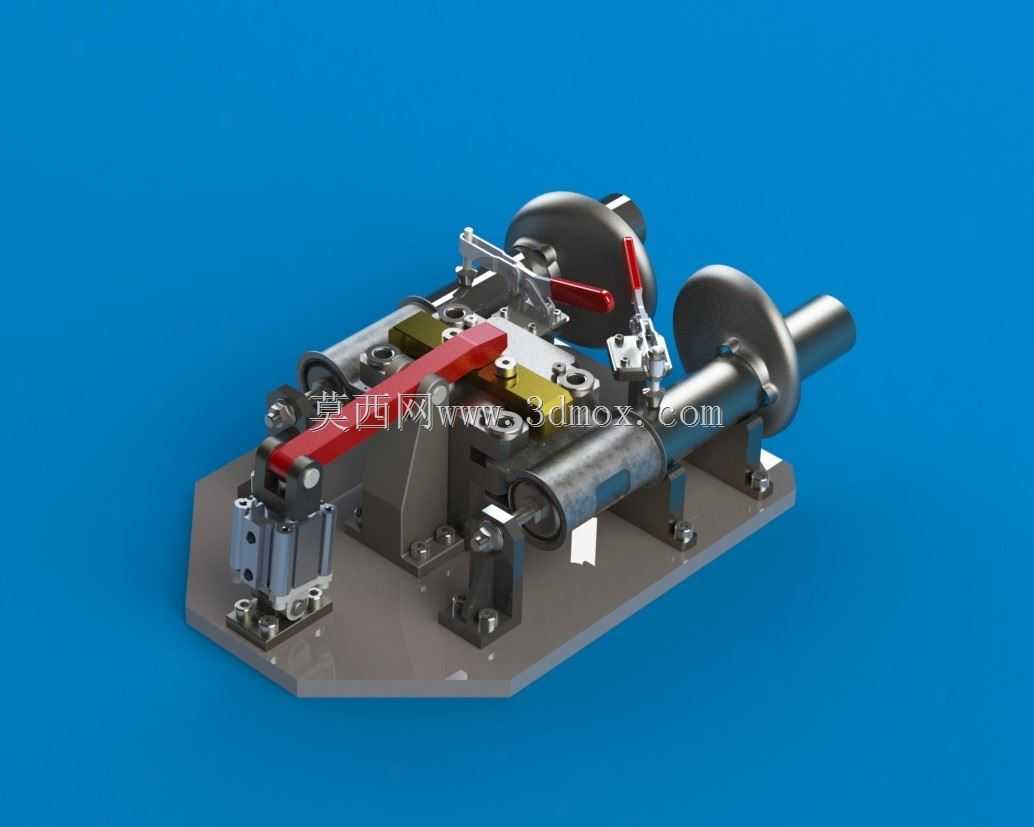

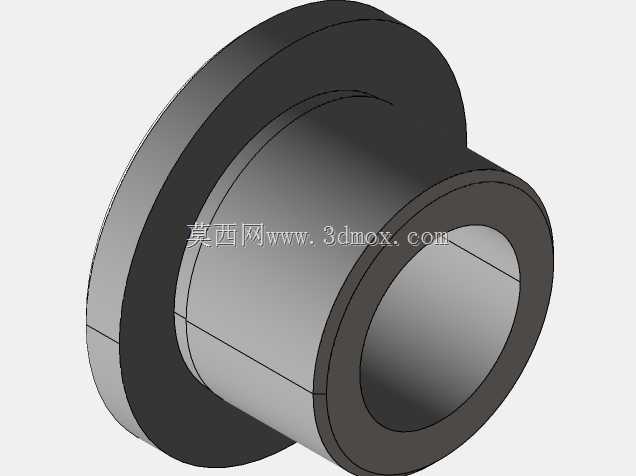

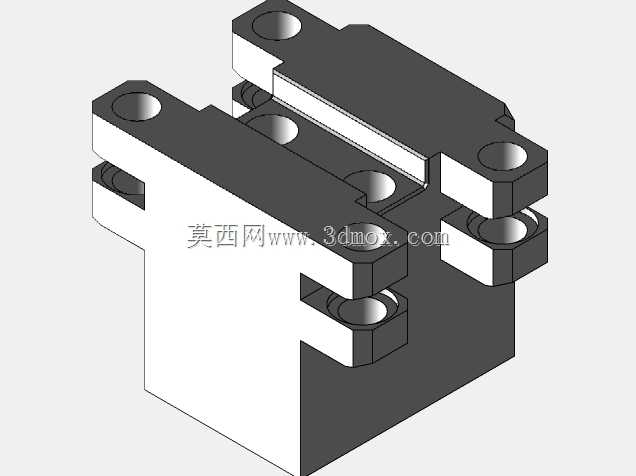

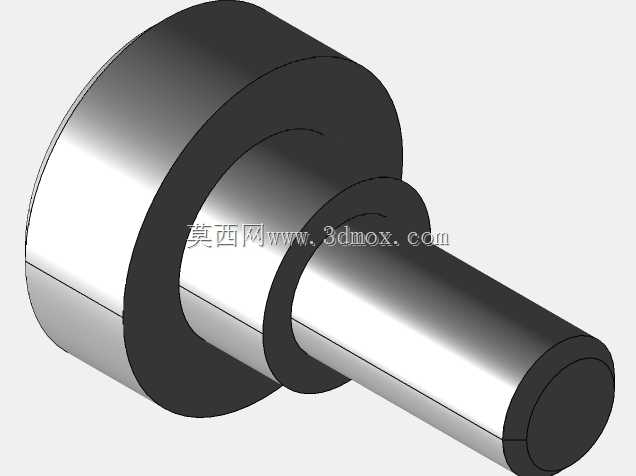

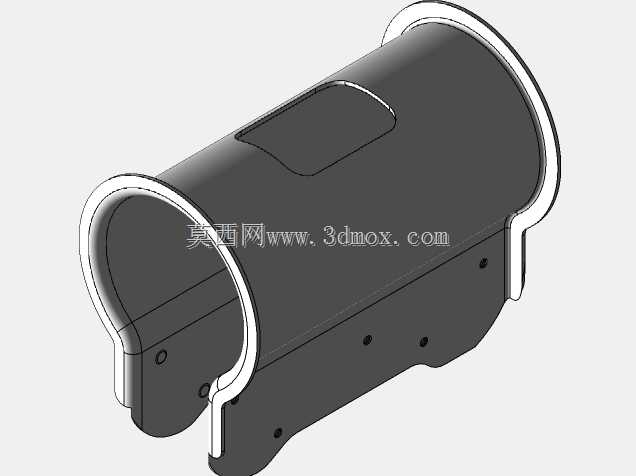

　　工件定位逻辑采用双V型块自定心结构，两组衬有耐磨铜套的V型支撑座沿底板纵向排布，刚好托住减震器支柱的光滑圆柱段，铜套内孔与支柱外圆采用小间隙配合，既避免刚性夹持刮伤支柱表面涂装或加工面，又能限制工件径向四个自由度；支柱轴向定位依靠尾端可调式挡销机构，挡销位置可根据不同长度规格的支柱沿底板导轨滑动调整，锁紧后通过菱形销锁定位置，兼容同系列不同行程的减震器工件装夹。

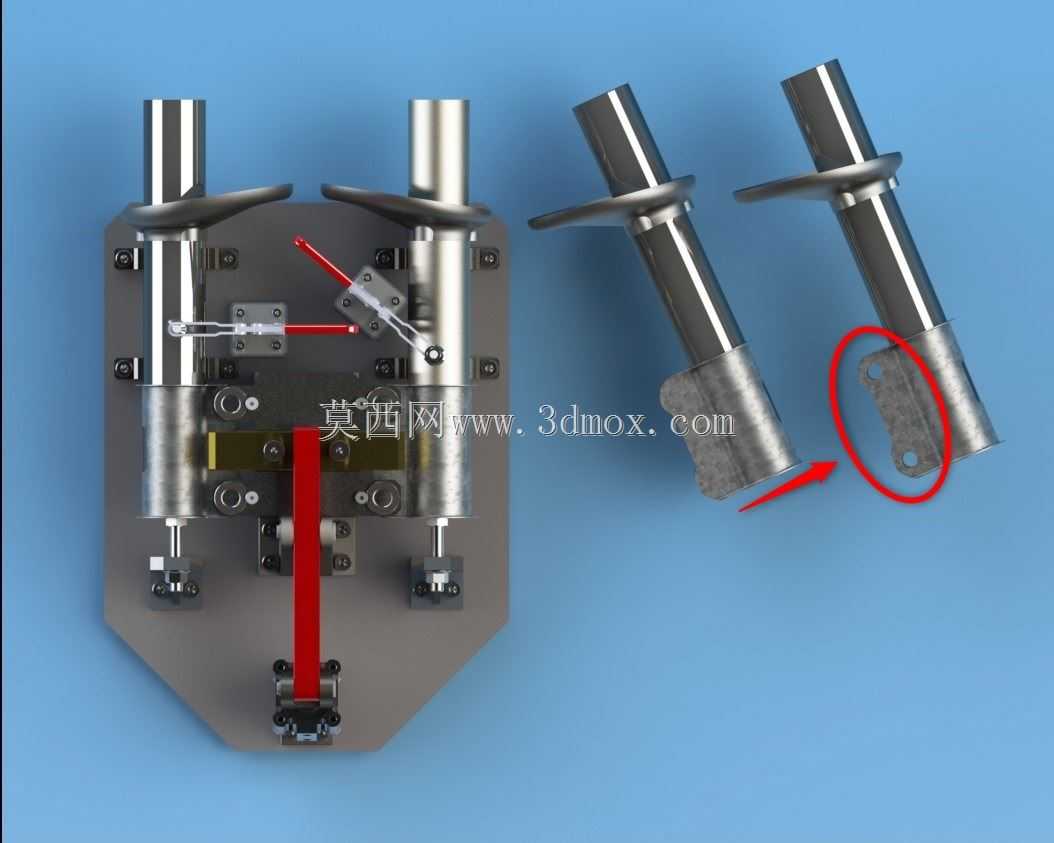

　　针对部分支柱端部带椭圆形安装孔的特殊工艺要求，夹具在对应钻削工位集成了冲孔模导向组件，当工件输送至该工位时，冲孔衬套自动对准椭圆孔预设位置，无需二次拆卸工件即可完成冲孔成型，避免钻削椭圆孔时钻头走偏、孔壁撕裂的问题。

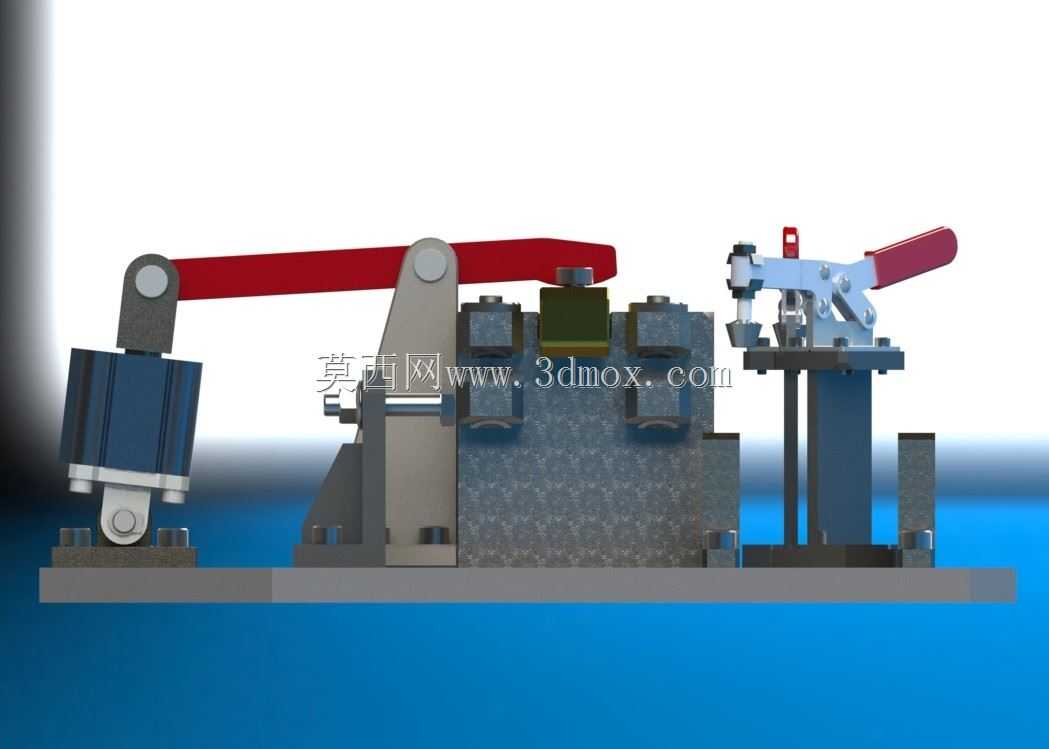

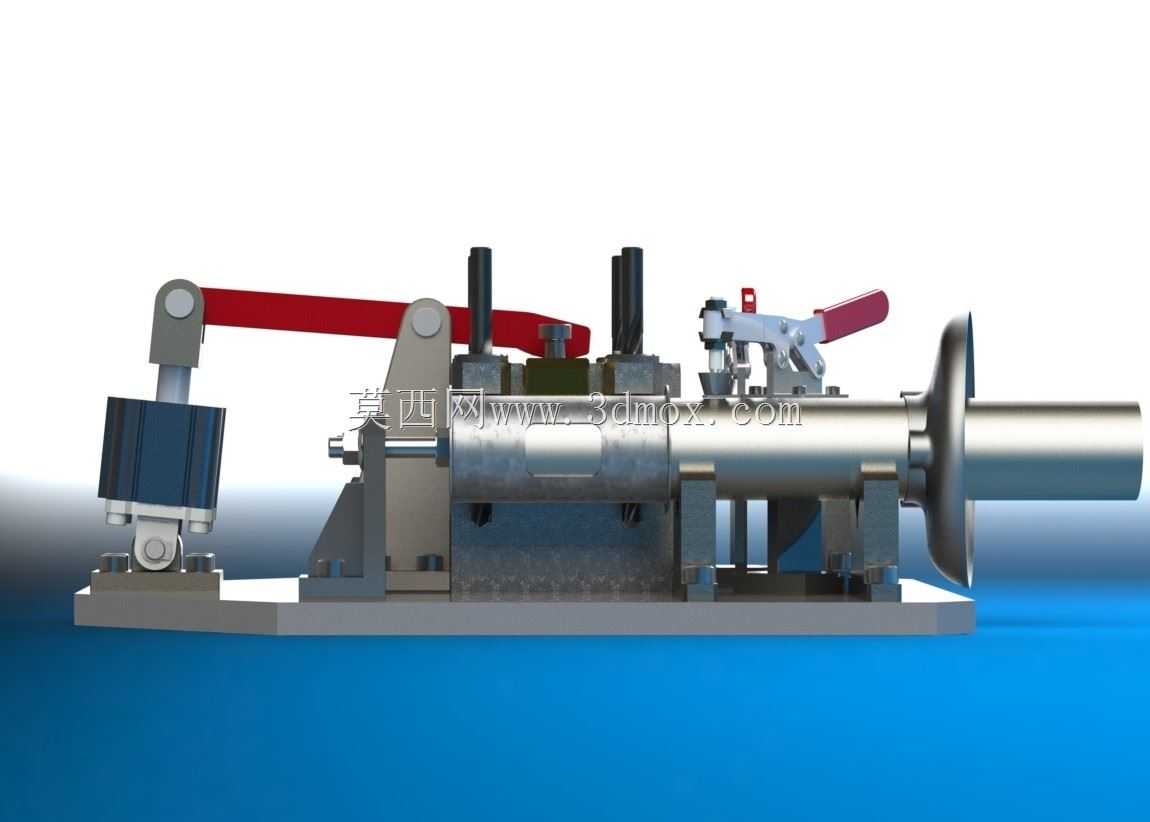

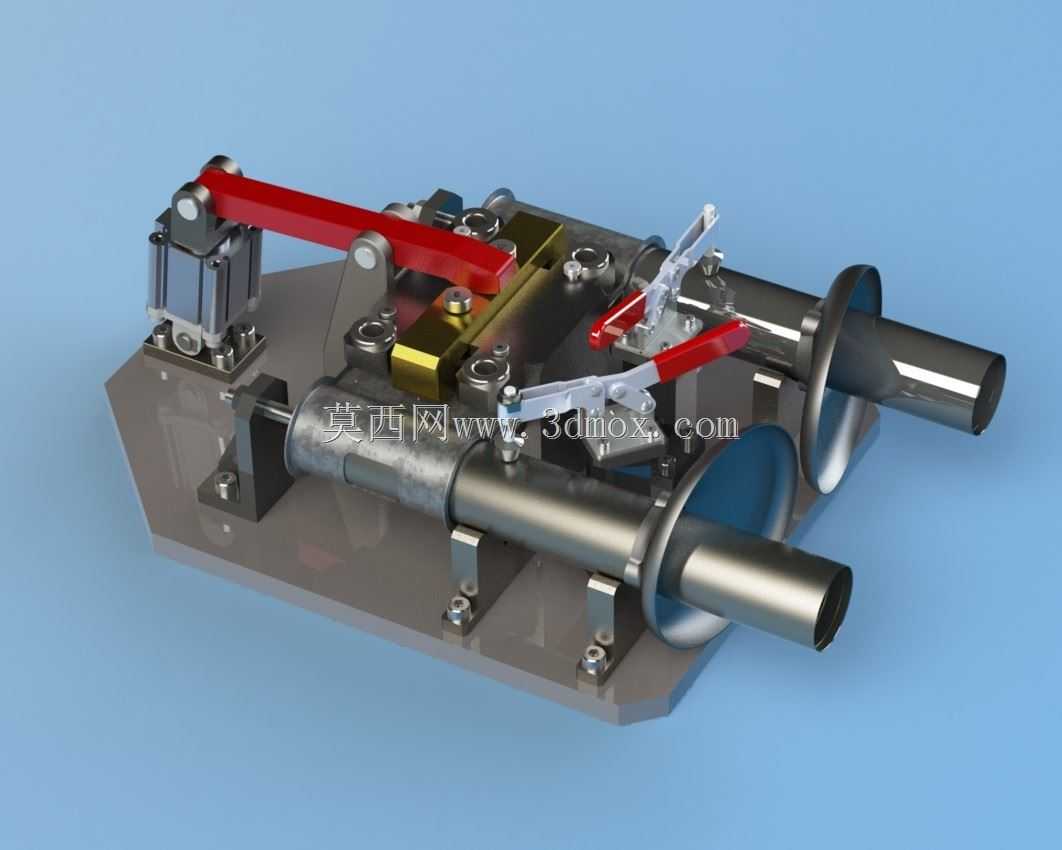

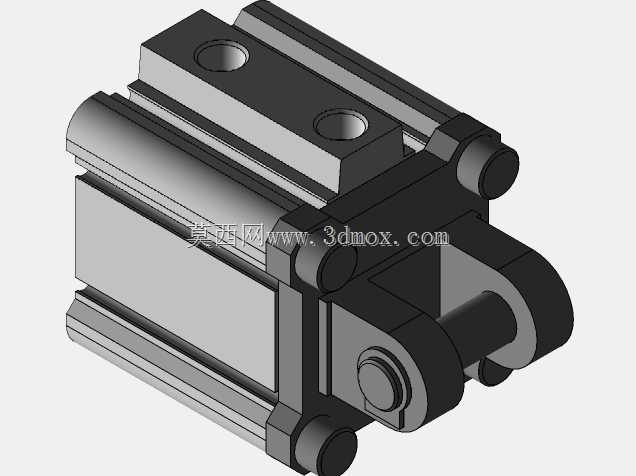

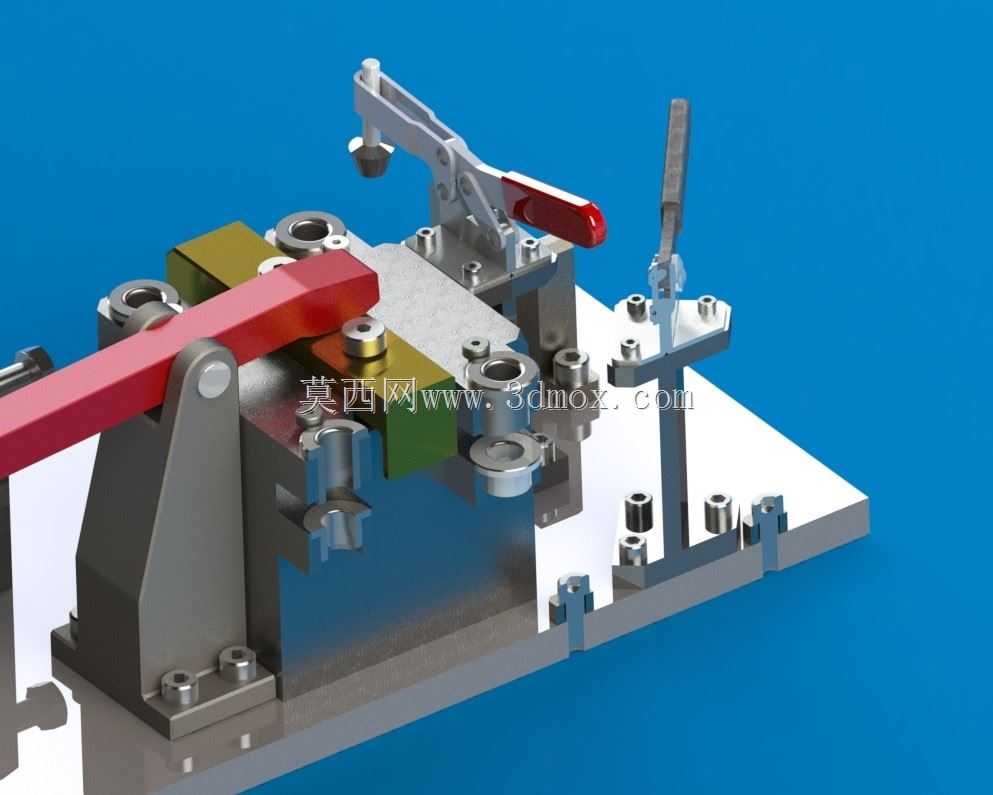

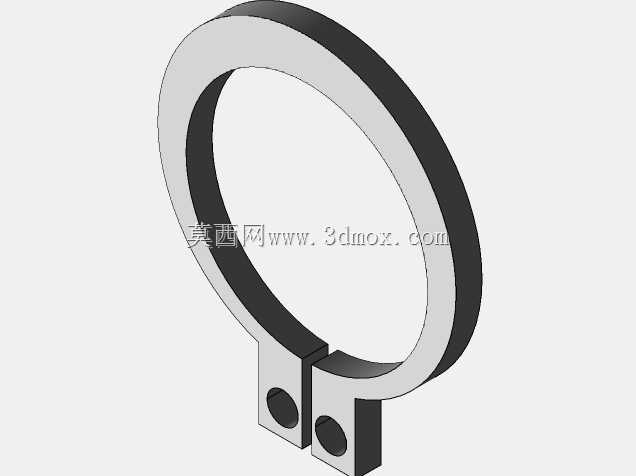

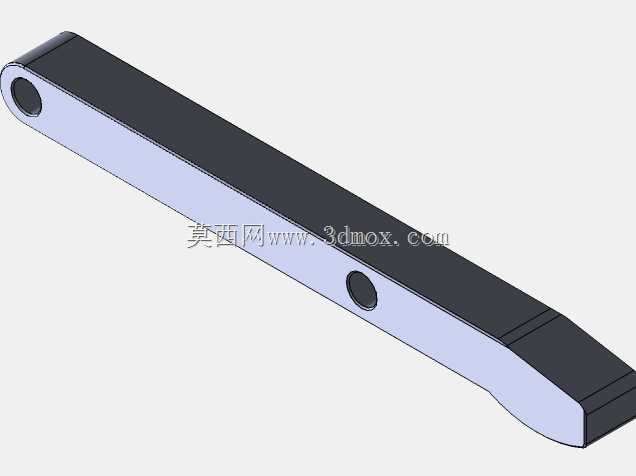

　　夹紧机构采用气动夹紧与手动快速夹钳组合的方案：支柱主夹紧点配置转角式气缸，压头包覆聚氨酯缓冲层，工件就位后气缸动作将支柱压紧在V型块上，压合行程可调，适配不同直径的柱体；前端异形安装耳座位置采用带红色手柄的手动肘节夹钳，操作人员可快速扳动手柄完成耳座侧的辅助压紧，夹钳压头位置可沿横向滑槽微调，应对耳座焊接位置的小幅公差偏差。整套夹紧动作逻辑互锁，只有主气缸压紧到位后，多轴钻头的进给回路才会导通，避免未夹紧状态下钻削导致工件飞出。

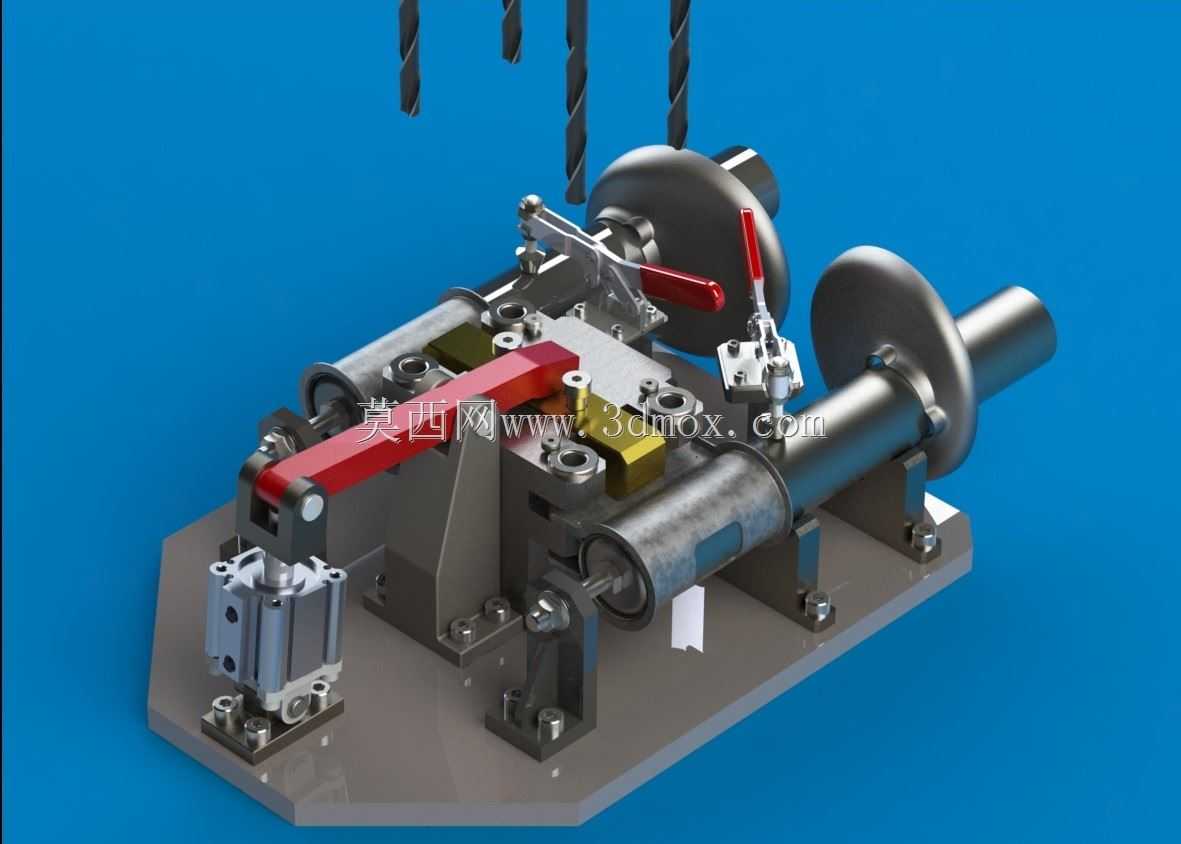

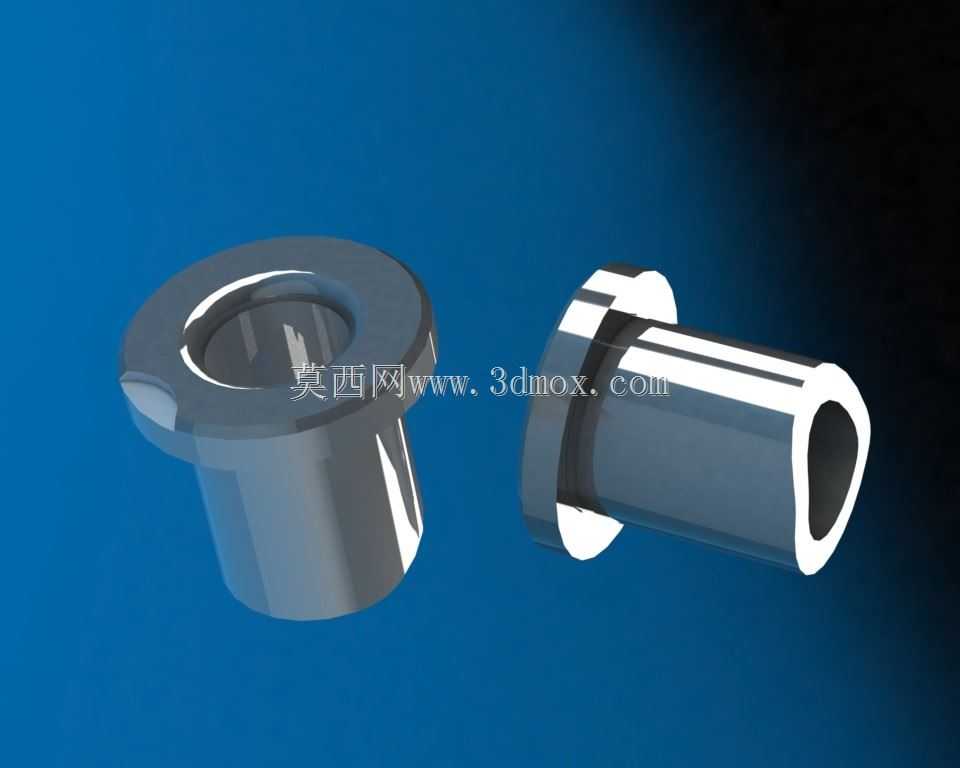

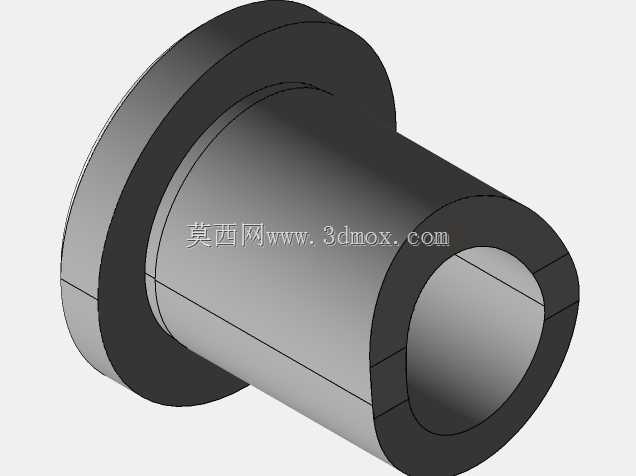

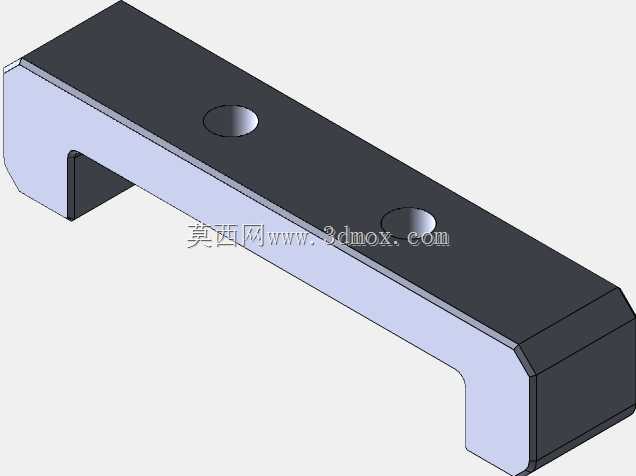

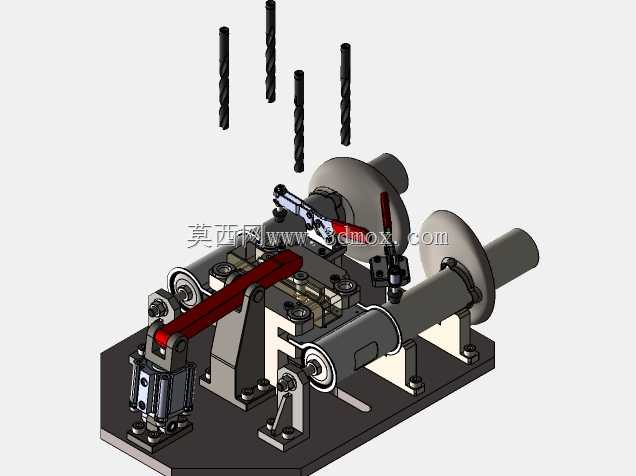

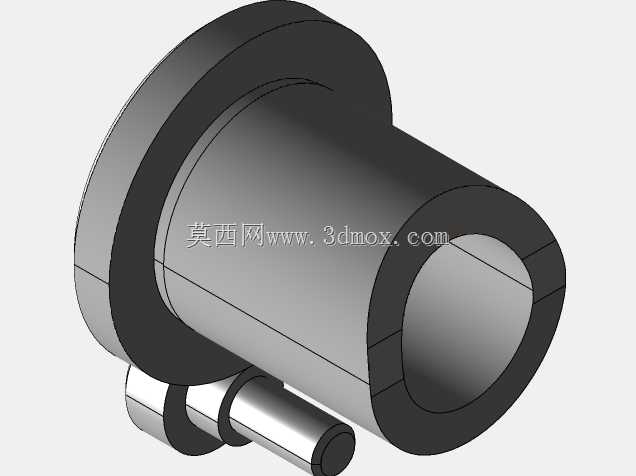

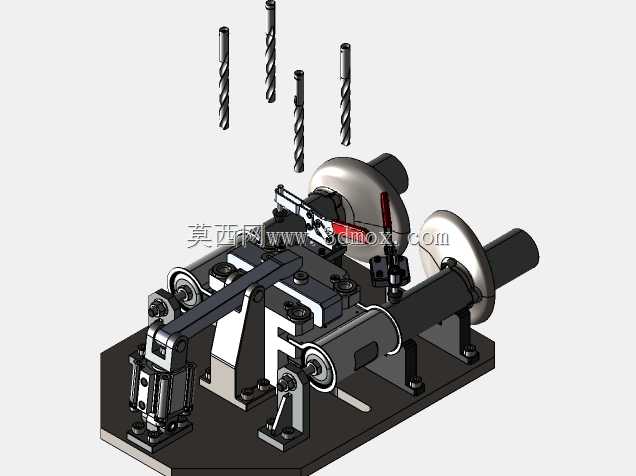

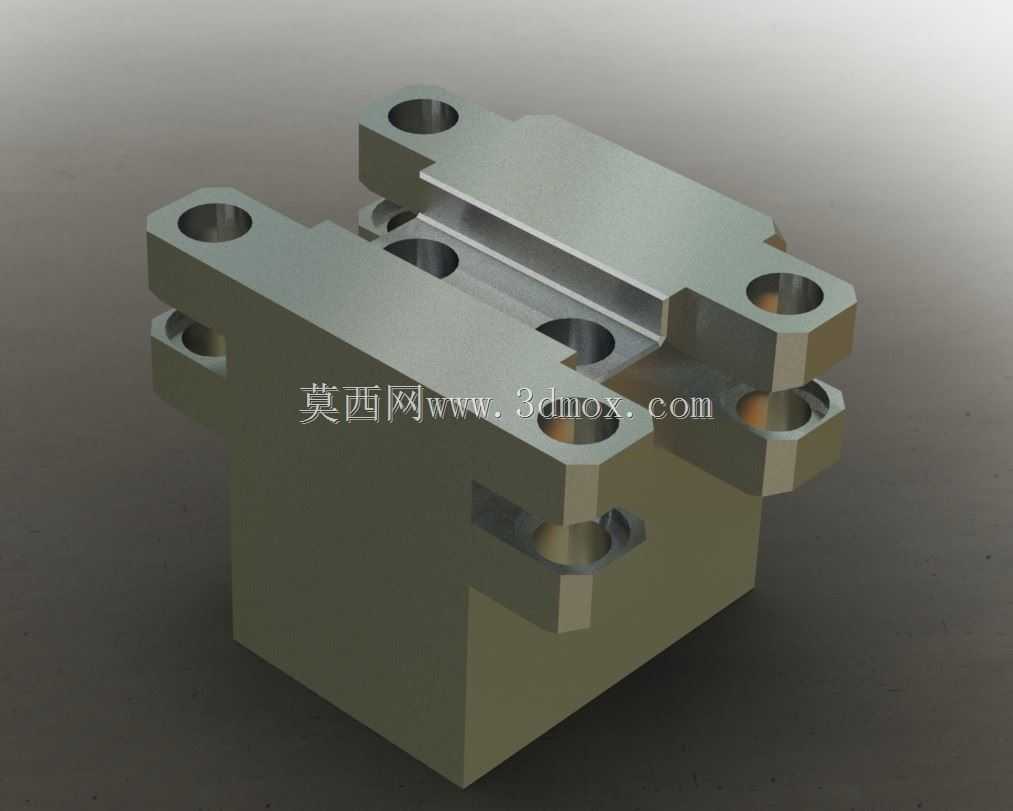

　　夹具上方对应四个加工工位设置了独立的钻套导向板，导向板通过立柱固定在底板上，钻套采用淬火硬质合金材质，内孔与钻头间隙控制在0.02mm以内，多轴钻机的四根钻头同时沿钻套进给，一次走刀即可在支柱体上完成四个孔的钻削加工，孔位位置度公差可稳定控制在0.1mm以内，相比单孔逐次加工，工序效率提升三倍以上。导向板与钻套采用可拆卸结构，更换不同孔距规格的钻套组即可快速切换生产型号，换型时间不超过十五分钟。

　　夹具侧面配置了集中式气路分配块，所有气缸的气管沿底板侧边的理线槽排布，避免铁屑飞溅刮破气管，气路入口设置调压阀与压力传感器，供气压力异常时自动触发停机信号。工装整体的运动部件均预留了润滑注油孔，V型块、滑动导轨等摩擦面定期加注润滑脂即可维持长期运行精度，底板表面做发黑处理，裸露的钢制零件均做防锈氧化处理，适配车间多切削液、多铁屑的恶劣工作环境。

　　从建模实现角度，整套结构完整还原了各零件的装配关系：V型块铜套的配合公差、夹钳的连杆运动行程、钻套与钻头的对位间隙、气缸的安装法兰尺寸均按实际加工1:1建模，可直接用于工装的工程图导出、零件加工与虚拟装配验证，也可作为同类型长轴类零件钻孔工装的设计参考模板，结构中预留的可调滑槽、模块化钻套板设计，也为后续拓展不同规格支柱的加工能力留出了改造空间。
