气动电磁阀切利奇五口二位气控换向元件

　　在自动化生产线的气动回路里，这类五口二位电磁阀承担着压缩空气流向切换的核心执行角色，常见于装配工位的气缸进退控制、夹具松紧驱动、分拣机构推料动作以及包装设备的气动执行端。现场气源经过滤调压后接入阀的进气口，阀内部通过电磁线圈得电产生电磁吸力，带动阀芯在阀体内轴向滑移，改变各气口之间的通断关系，从而驱动双作用气缸完成伸出或缩回动作；线圈失电后，阀芯在复位弹簧作用下回到初始位，气路恢复默认连通状态，以此实现单线圈二位五通的标准换向逻辑。

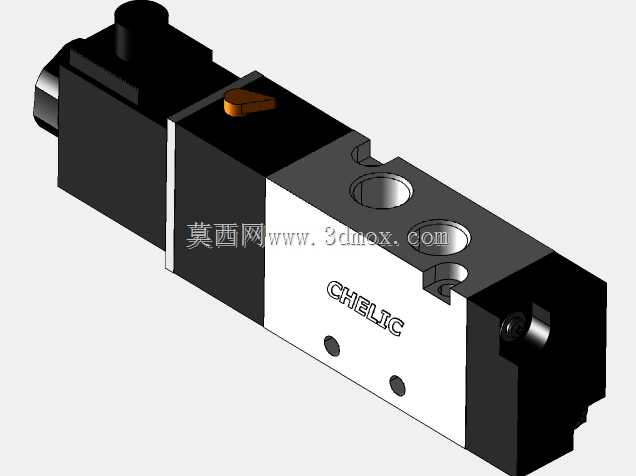

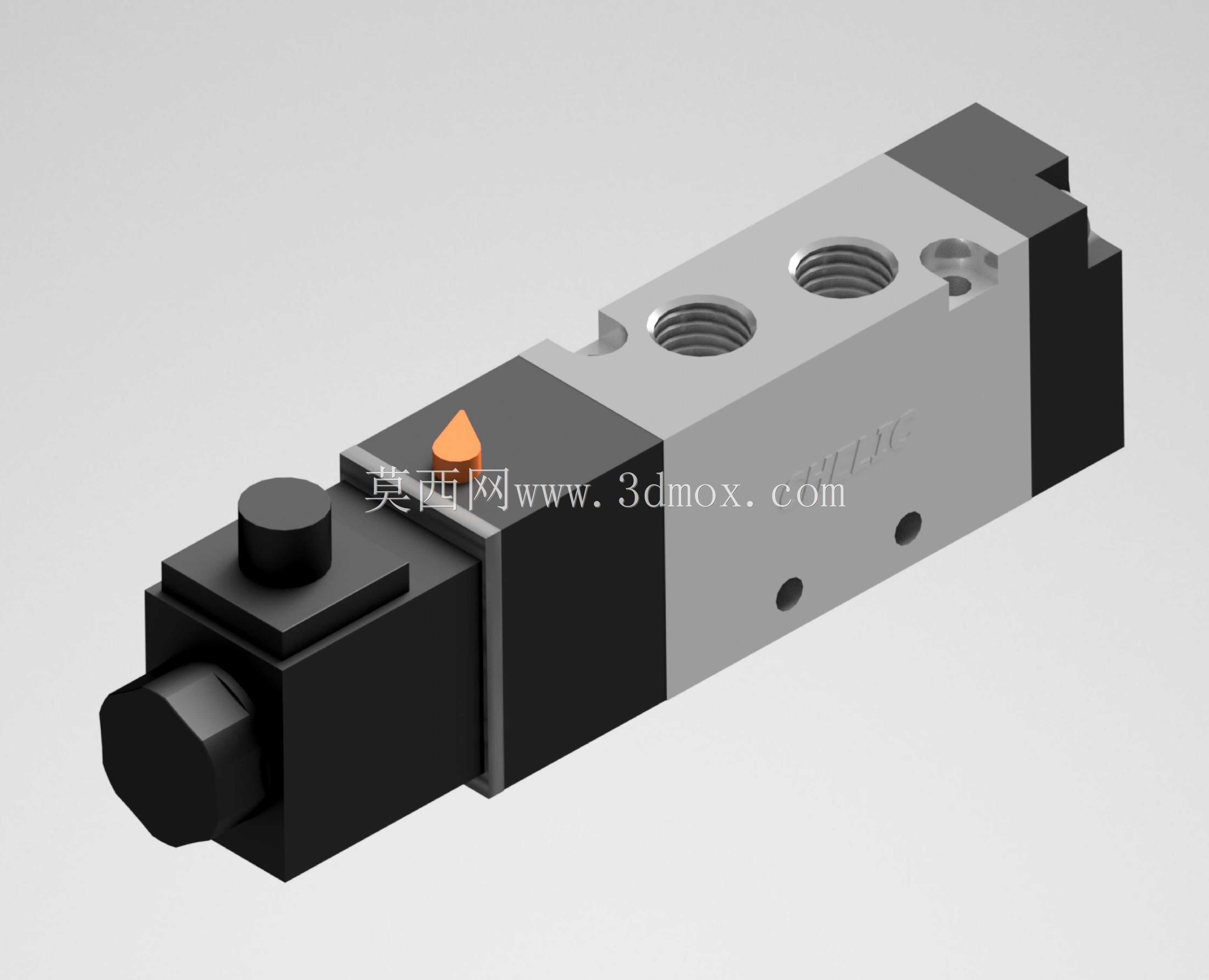

　　从结构布局来看，该款阀体主体采用长方体集成式设计，中部阀腔容纳滑动阀芯与密封件，两端分别布置电磁驱动端和弹簧复位端。阀体顶面开设两个螺纹安装孔，用于将阀整体固定在安装背板或汇流板上，侧面排布五个气口，其中一个为气源输入口，两个为通向气缸两腔的工作口，剩余两个为排气口，排气口可按需加装消音器以降低排气噪声。阀体端部的黑色模块为电磁线圈总成，包含线圈骨架、漆包线绕组、静铁芯与动铁芯，顶部的橙色小件为手动应急按钮，在设备断电调试或线圈故障时，可按下该按钮强制推动阀芯换向，方便运维人员排查气路动作是否正常。端部的六角结构为接线与线圈锁紧部位，防护等级适配普通车间环境，接线端可适配标准DIN插座，布线规整且便于更换线圈。

　　建模过程中，阀体的铝合金本体按照实际压铸后的外形进行还原，表面的安装孔位、气口螺纹、定位凹槽均按实物比例绘制，两端线圈模块的塑料外壳棱角、散热筋、接线腔轮廓都做了对应体现。阀芯属于内部运动件，外部模型虽不可见，但在装配关系里预留了阀腔内径与阀芯外径的配合间隙，密封槽位置对应O型圈的安装空间，保证虚拟装配时各零件无干涉。外形尺寸方面，这类1/8口径的五通阀宽度通常在十几毫米量级，长度随单线圈布局约为六十至七十毫米，高度方向包含线圈凸起部分控制在三十毫米左右，安装孔间距遵循行业常用的汇流板孔距规范，多联阀并排安装时可共用进气和排气通道，大幅减少管路接头数量。

　　安装边界上，阀的顶面安装孔需匹配M4或对应规格的紧固螺钉，螺钉拧入深度不能侵入阀腔内部，以免卡滞阀芯；气口采用1/8英寸锥管螺纹或直螺纹密封，接管时拧紧力矩需控制在合理范围，避免铝合金阀体螺纹滑牙。线圈周边要预留至少二十毫米的接线与散热空间，不能紧贴金属挡板影响手动按钮操作，环境温度过高的场合需注意线圈温升，远离强腐蚀气源和大量粉尘区域。在选型匹配时，该阀的通流能力适配缸径二十至五十毫米左右的标准气缸，动作频率在每秒数次的工况下可稳定工作，过低的气源压力会导致电磁驱动力不足无法换向，过高压力则会加剧阀芯密封磨损，常规工作压力区间维持在0.15到0.8兆帕即可满足大部分工业场景。

　　三维设计阶段还要重点核对阀与周边管线的干涉情况，尤其是气缸气管弯折半径、汇流板堆叠后的总宽度、电气插头插拔空间，这些细节在整机布局时容易被忽略，往往到现场装配才发现气管与设备护板磕碰。将该电磁阀模型导入产线装配体后，可以同步模拟气动回路的元件排布，提前预留维护拆卸空间，线圈损坏时无需拆解整个阀组即可单独更换，降低停机维护成本。
