多工位立式排列工装夹具结构设计

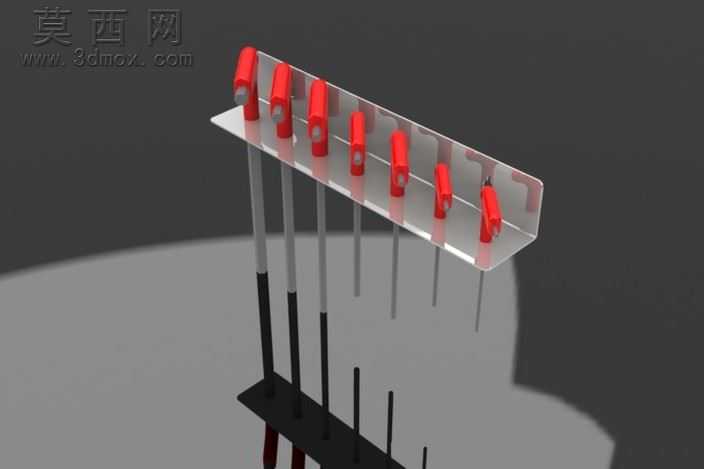

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循工装夹具的定位精度与装配合理性原则，将整体结构拆分为顶部夹持安装板、红色夹持定位块、竖向支撑导杆、底部承载基座四大核心模块逐一构建。顶部安装板采用薄型平板式结构，建模时对板面的安装孔位做了等距阵列处理，保证每一个夹持块的安装位置公差控制在合理范围内，红色夹持定位块采用半包裹式卡槽结构，建模时对卡槽的内接触面做了细微的倒角处理，既可以避免装配时的棱角干涉，也能提升夹持接触面的贴合度。竖向支撑导杆采用等长圆柱结构，建模时严格匹配上下安装板的孔位同轴度，每根导杆的上下端分别与顶部安装板、底部基座做同轴心配合约束，底部基座采用加厚平板结构，表面设置有对应导杆的定位沉孔，保证整体装配后结构的稳定性。材质渲染阶段，顶部安装板与底部基座赋予磨砂金属材质，模拟铝合金工装的哑光金属质感，红色夹持块赋予高饱和度的工程塑料材质，与金属结构形成清晰的视觉区分，竖向导杆赋予亮面金属材质，表现圆柱杆件的光滑金属表面特性，背景采用深灰色哑光地面搭配柔和的环境光，通过多角度布光突出结构的层级关系，让各部件的装配位置、结构形态清晰呈现。设计思路上，该结构针对需要批量定位的柱状工件设计，多组等距排列的夹持位可以同时完成多个工件的装夹固定，竖向导杆的设置既可以作为上下结构的支撑连接件，也可以作为工件放置的导向结构，整体结构无冗余部件，装配逻辑简单，既可以作为独立工装使用，也可以适配到自动化生产线的工位中作为定位模块使用，建模过程中对所有配合面都做了间隙预留处理，保证实际加工装配后各活动部件不会出现卡滞问题，同时对所有外露的棱角都做了圆角处理，符合工装设计的安全规范要求。
