转弯式不锈钢辊道输送线结构设计

　　这套转弯式不锈钢辊道输送线主要用于车间内部工件流转、包装线衔接、仓储分拣以及自动化产线之间的方向转换。现场布置时，直线段往往受通道、设备间距或工艺流程限制，无法保持单一方向输送，弯道段就承担了把物料从一条主线平顺导入另一条主线的任务。相比皮带转弯机，辊道结构更适合承载箱装件、托盘件、金属框架件以及底部平整的工装板，输送过程中摩擦力小，工件姿态稳定，也便于在沿线设置阻挡、定位、顶升移栽或人工检验工位。

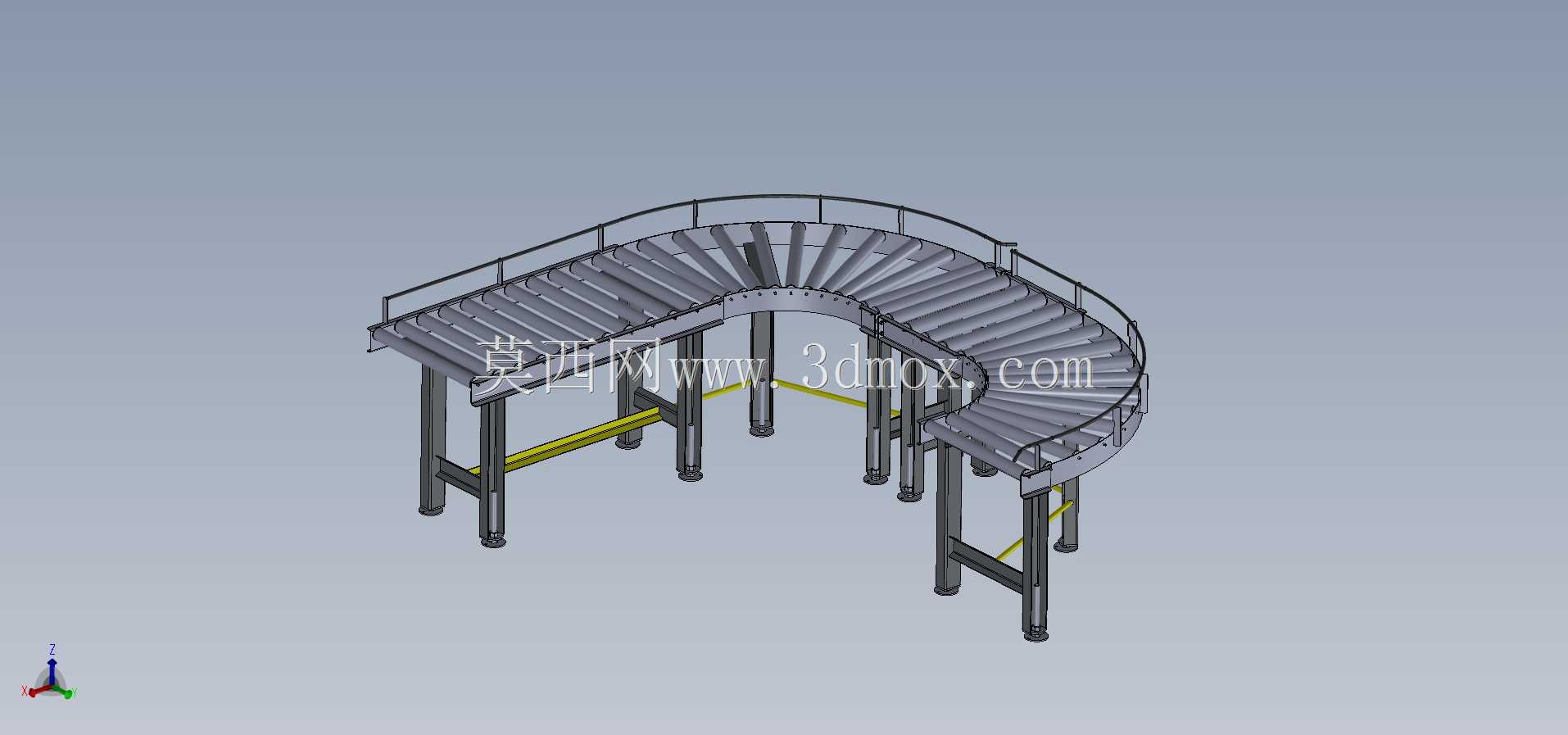

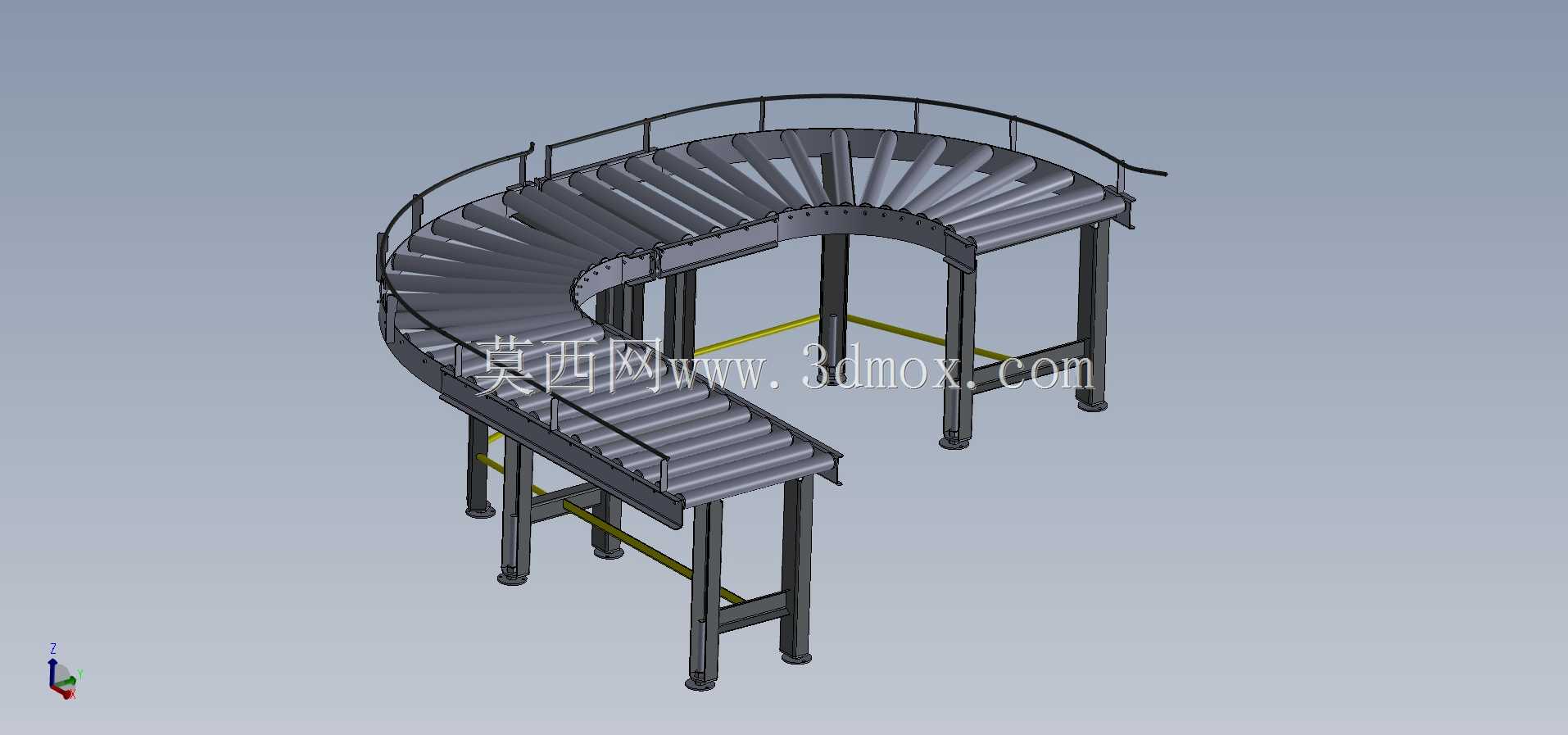

　　从结构组成看，设备由弧形外侧护栏、内侧弯轨、多根分段布置的不锈钢辊筒、支腿、横梁、斜撑以及端部直线导入段构成。弯道部分采用扇形排布思路，每根辊筒沿转弯半径方向布置，辊筒轴线指向弯道中心附近，使工件在通过弧线区域时能够随辊面滚动完成转向。外侧护栏高度连续，防止物料在离心趋势下偏出输送面；内侧轮廓按弯道半径收束，避免工件边角与机架发生干涉。端部直线段的设置很关键，它不仅承担来料对齐和出料稳定的作用，也为与上下游滚筒线、皮带线或工作台对接留出安装余量。

　　设计这类设备时，首先要确定转弯半径、有效输送宽度和通过工件的最大外形。弯道半径过小，会导致长尺寸工件在进入和离开弧线时内外侧速度差增大，容易出现卡滞、偏摆或撞击护栏；半径过大，则占用车间面积过多，布局经济性下降。辊筒间距需要结合最小工件长度校核，保证任意时刻工件底部至少接触两根以上辊筒，防止小件掉落或端部下沉。对于底部刚度较弱的箱体，还应适当加密辊筒，降低局部压痕和运行噪声。支腿位置并非简单均布，弯道外侧受侧向力和偏载影响更明显，因此靠近弧段的支撑需要加强，横梁与支腿之间形成稳定框架，必要时增加斜向拉杆来控制整体扭转变形。

　　不锈钢辊筒表面光洁，耐腐蚀，适合食品包装、日化成品、医药纸箱、洁净车间以及需要频繁清洁的生产环境。辊道开放式结构便于观察工件底部状态，也利于碎屑、灰尘下落，减少积料。若输送较重工件，可在辊筒端部配置链轮、多楔带或同步带驱动，实现分段动力控制；若仅作为重力滑道或人工推送段，则可采用无动力辊筒，降低制造成本和维护点。模型中机架采用立柱加横撑的方式，地脚位置预留调节能力，安装时可通过可调脚杯补偿地面不平，使输送面保持设计高度和水平度。

　　安装边界方面，需要同时校核平面占地和竖向空间。弯道外轮廓决定设备最大回转占地，内侧弧边则影响人员通道和检修空间；设备上方应保留工件最高尺寸、护栏高度以及吊装维护所需净空，下方则要考虑支腿、横梁、驱动组件和电气走线位置。与上下游设备对接时，输送面高度、辊筒中心距、输送宽度和导向护栏应保持连续，避免工件在接缝处产生冲击。对于需要精确定位的工位，可在直线段加入阻挡器或侧向夹紧机构，弯道段则尽量不设置频繁启停动作，以降低工件跑偏风险。

　　整体建模时，弧形护栏、扇形辊筒阵列和支腿框架是结构表达重点。护栏折弯段应与输送路径保持等距关系，辊筒长度随内宽统一，端部安装座要体现可拆卸维护思路。机架杆件之间的连接位置需要留出螺栓装配空间，不能只追求外观连续而忽略现场装配。该结构方案兼顾了转弯输送的功能性、车间布局的适应性以及后期维护的便利性，适合作为物流输送线、包装产线和自动化分拣系统中的弯道转接单元使用。
