六工位连续输送分拣作业线体

　　这套六工位输送线主要面向车间内多工序连续作业场景，常见于小件装配、在线检测、包装前段整理以及人工与自动工位混合作业的产线布局。线体以长距离水平输送为主体，工件进入后可沿固定方向流转，在多个操作位之间完成加工、装配、检验或暂存，末端通过倾斜导料结构将工件汇集输出，减少人工反复搬运和工序间等待。

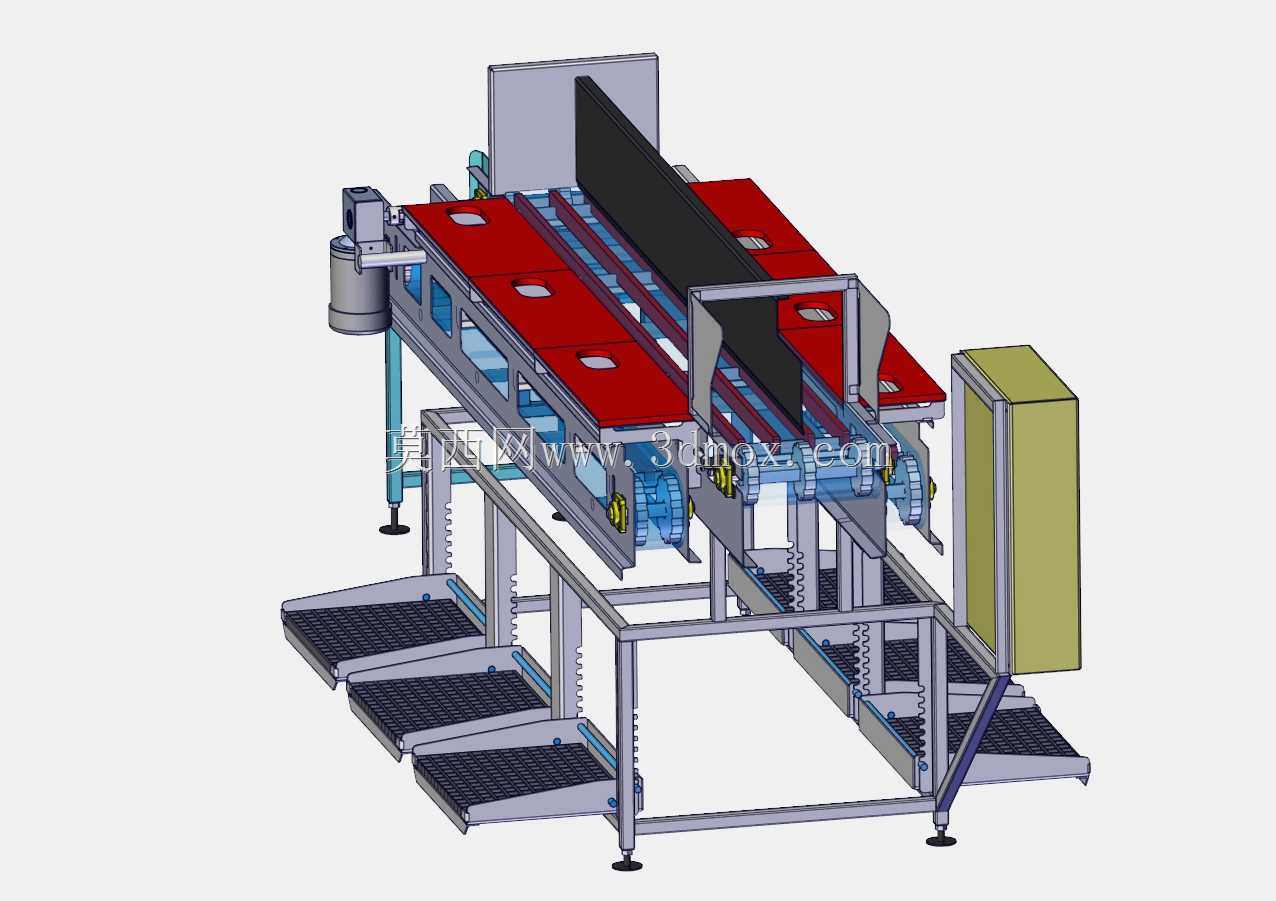

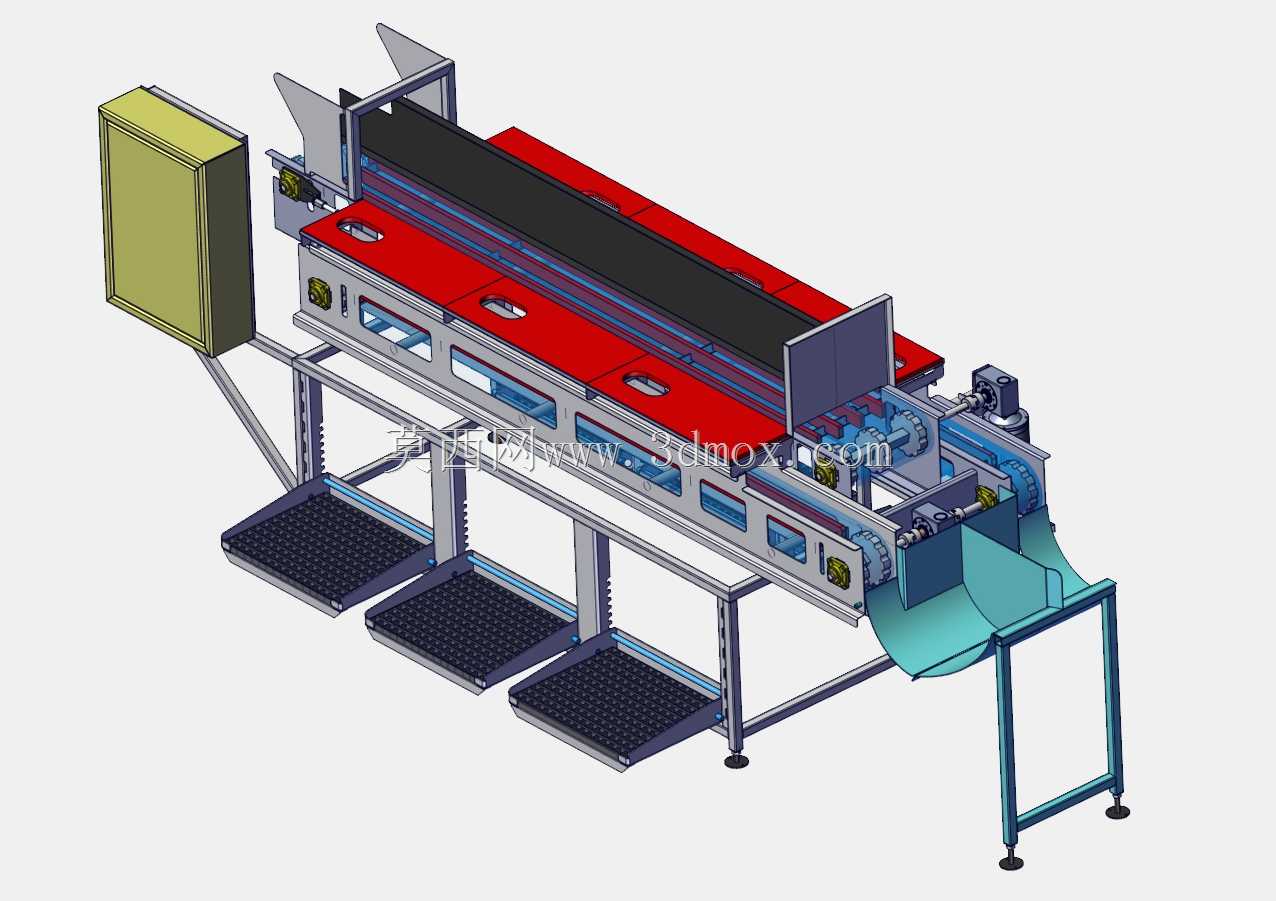

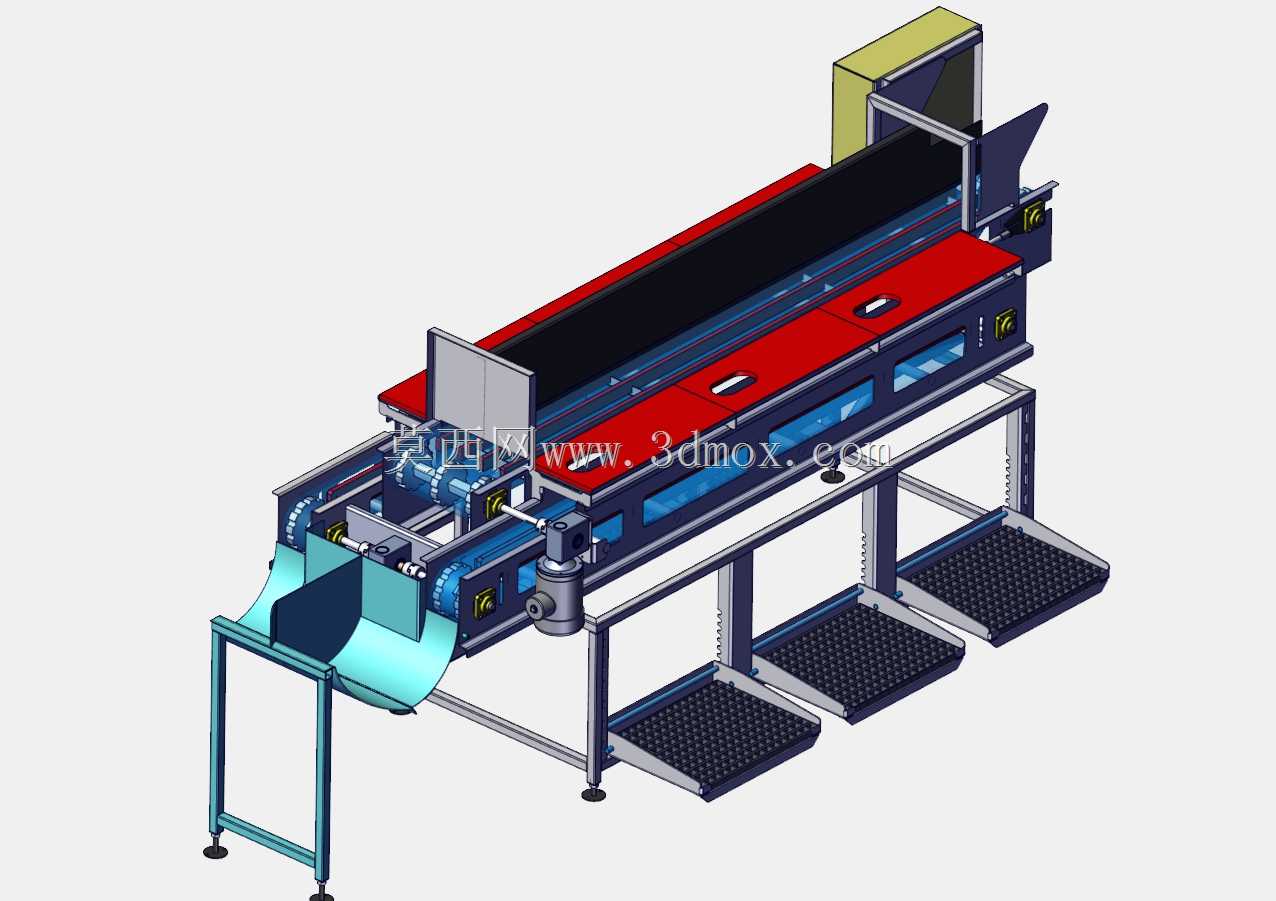

　　从结构布置看，设备中部为连续承载输送段，两侧设置红色工作台面，可作为人工操作、放置工具或临时摆放工件的区域。线体上方配置挡料与导向构件，能够限制工件横向偏移，使物料在输送过程中保持相对稳定的姿态。端部设有倾斜溜槽，工件到达末端后可顺势滑入收集箱或衔接下一段设备，适合节拍稳定、流向明确的批量生产。

　　机架采用型材与支撑腿组合形式，底部设置可调脚杯，用于现场安装时补偿地面不平并调整线体高度。多根立柱沿长度方向分布，保证长跨距线体在承载时的整体刚度。线体一侧布置驱动与传动组件，动力端结构紧凑，便于维护人员接近检查；另一侧设置电气控制箱，柜体独立安装在支架上，与输送主体保持一定距离，既方便接线，也能降低粉尘、振动对电控部分的影响。

　　设计思路上，该设备强调工位化和连续化。六个作业位置沿输送方向展开，操作人员可在各自工位完成固定工序，工件无需离线周转。工作台面与输送面高度需要结合人员站姿、工件尺寸及操作范围综合确定，过高会增加手臂疲劳，过低则影响观察和装配。线体两侧的脚踏平台为高差操作提供了站位补充，适用于不同身高人员或需要靠近线体中部作业的场合。

　　安装边界方面，设备沿长度方向占用空间较大，布置时需预留驱动端检修空间、电控箱开门空间以及末端溜槽出料空间。宽度方向除主机轮廓外，还应考虑人员操作通道、物料周转箱放置区和侧方维护距离。地脚支撑点需落在坚实地面上，长距离线体应通过多点调平保证输送面平直，避免皮带或链条跑偏。若与上下游设备联机，还需核对输送高度、工件过渡间隙、节拍匹配及急停联锁位置。

　　建模时需重点表达输送段、机架、驱动单元、挡料机构、工作台、脚踏板、电控箱、溜槽和可调脚杯之间的装配关系。钣金护罩与型材框架的连接位置、传动部件的张紧结构、末端导料板的弯折角度，都直接影响设备落地后的可制造性与维护便利性。整体结构不追求复杂动作，而是通过稳定输送、明确分区和顺畅出料，提升多工序生产的连续性。
