金属剪刀裁切限位工装结构设计

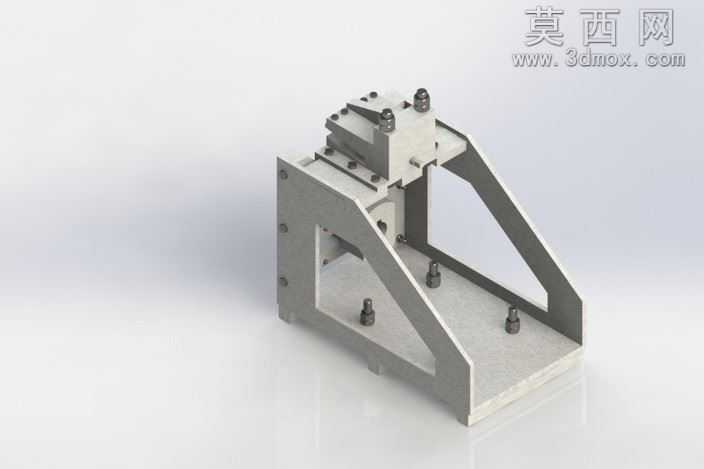

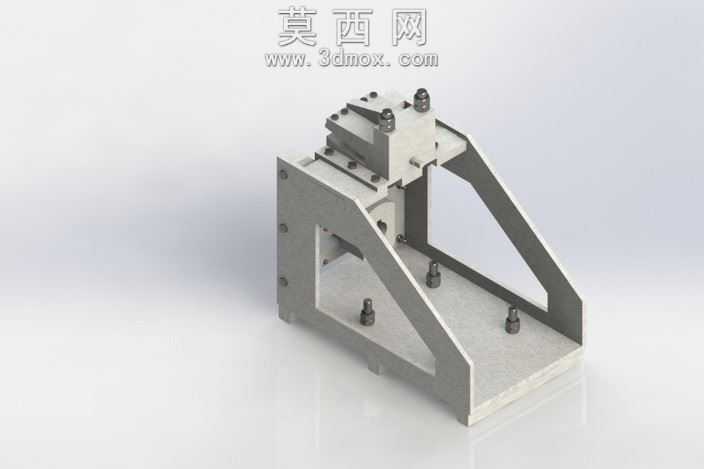

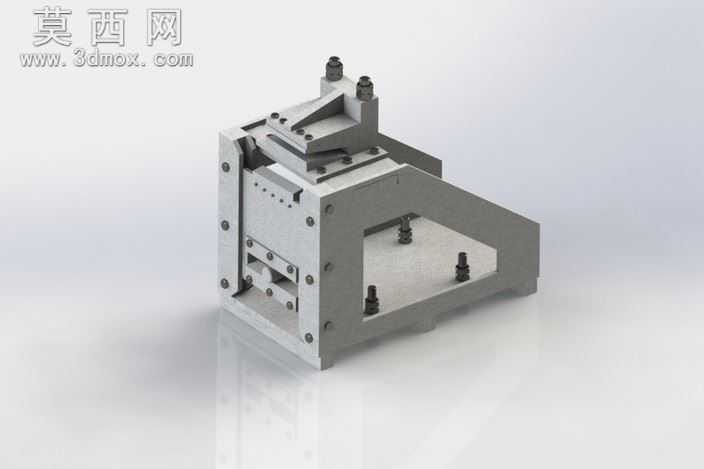

本模型为金属剪刀裁切限位工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配公差规范，对每一处连接孔位、安装基准面都做了精准的尺寸约束，确保各部件可实现无干涉装配。模型主体框架采用开放式直角支撑结构，两侧斜向加强筋与底部安装平台一体成型，通过均匀分布的内六角螺栓实现框架各部件的紧固连接，既保证了整体结构的刚性，又预留了足够的操作空间便于剪刀工件的取放。上部裁切执行模块采用模块化设计，刀座安装位设置了多组定位销孔，可适配不同规格的剪切刀具，刀座与驱动滑块之间通过压板螺栓锁紧，方便后期刀具磨损后的更换维护。渲染阶段采用哑光金属材质赋予整体工装，还原了钢材经喷砂处理后的真实质感，对螺栓头、定位销等标准件做了细节纹理处理，通过柔和的环境光打光突出结构的棱角与装配层次，清晰展现各部件的连接关系。设计思路围绕金属剪刀定长裁切的生产需求展开，通过底部平台的定位挡块实现待剪切金属料件的位置固定，上部刀架下行时可精准完成定长裁切动作，避免人工裁切的尺寸误差，框架底部预留的安装孔可将整个工装固定在生产线工作台面，适配连续化生产的作业需求。整个模型的结构设计充分考虑了加工工艺性，所有板材部件均采用常规钣金切割工艺即可加工，无复杂异形曲面，降低了工装的制造成本，同时各活动部件之间预留了合理的间隙，保证裁切动作运行顺畅无卡滞。
