3D打印机主控板带步进驱动散热组件

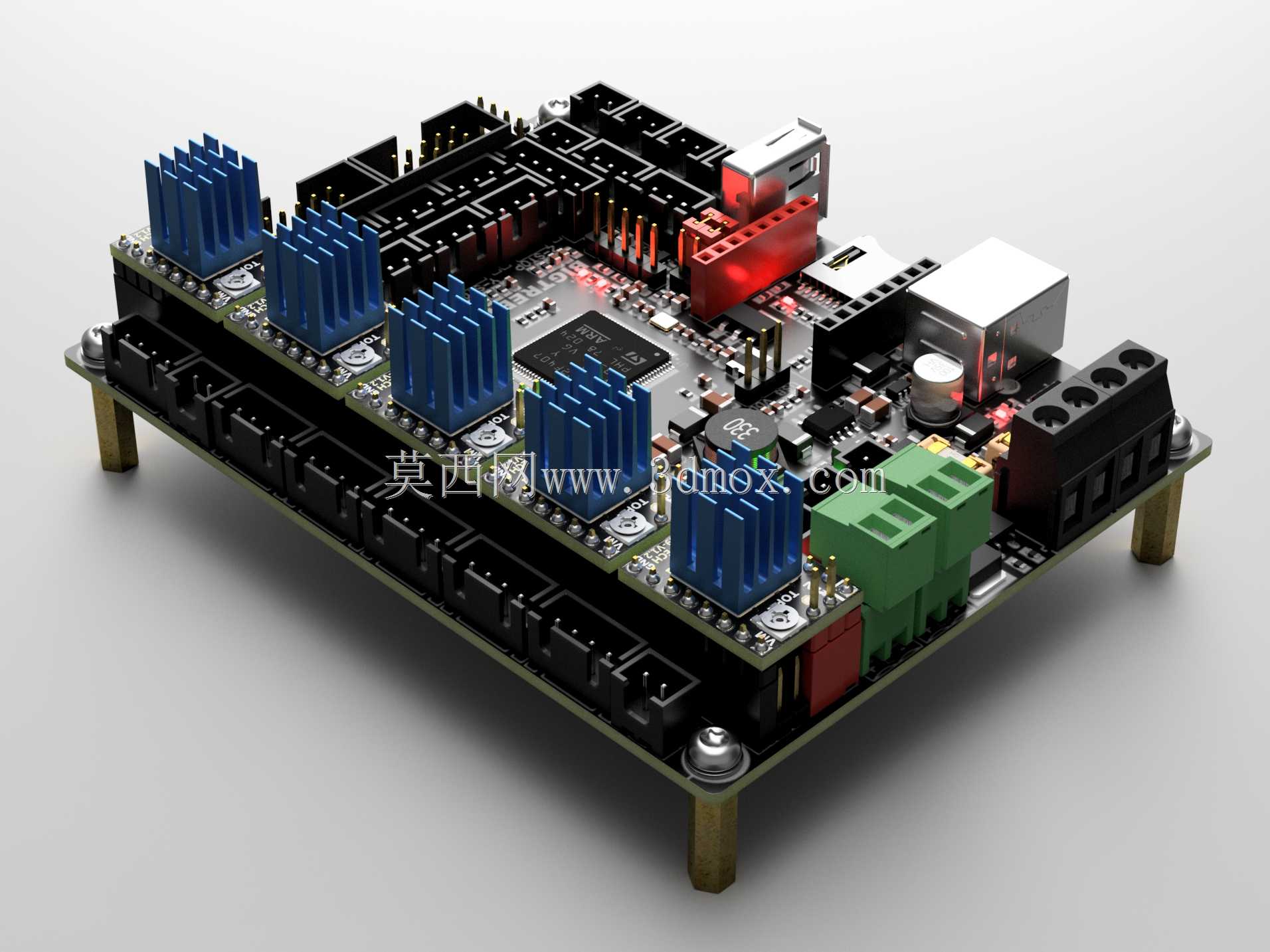

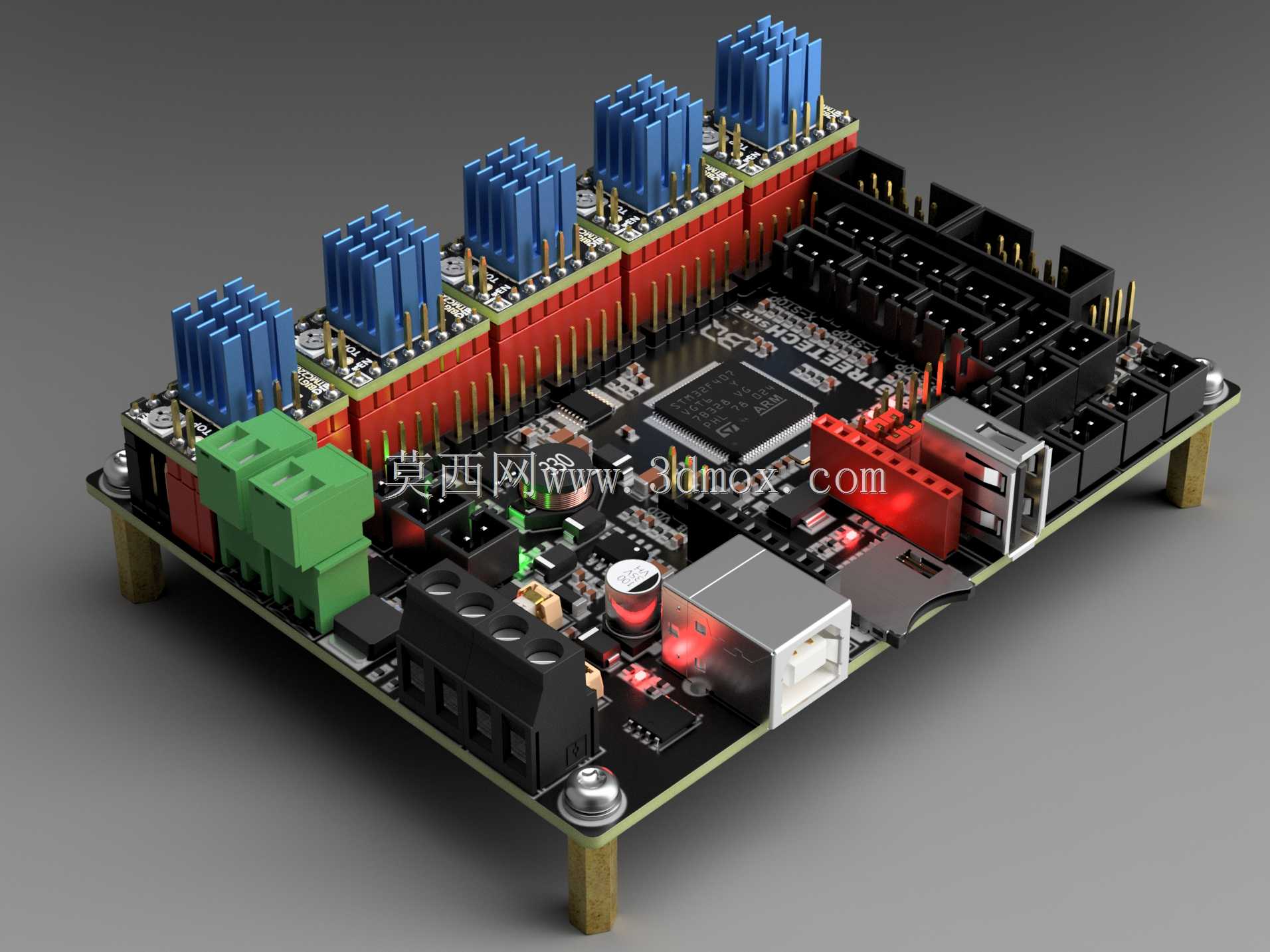

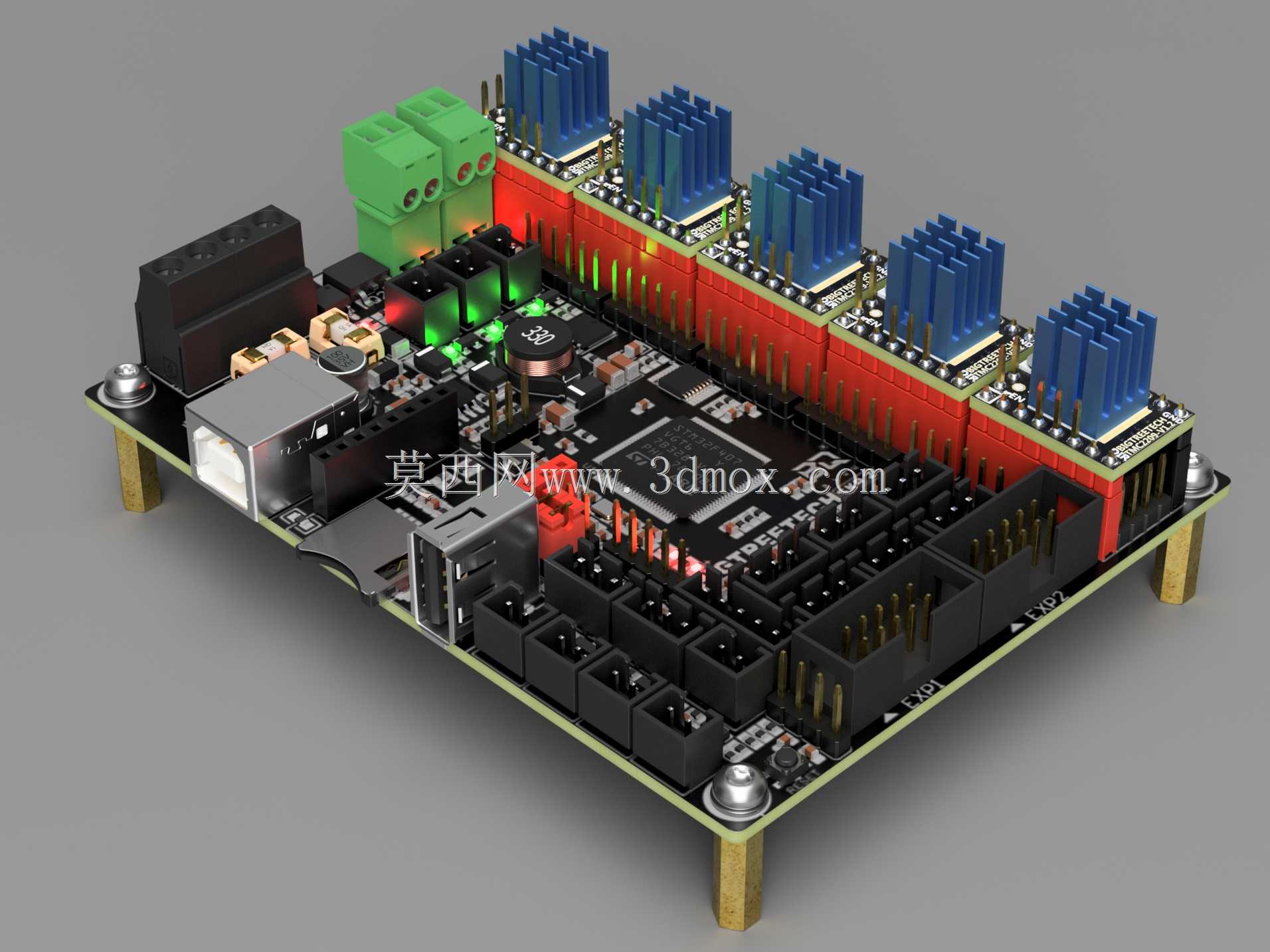

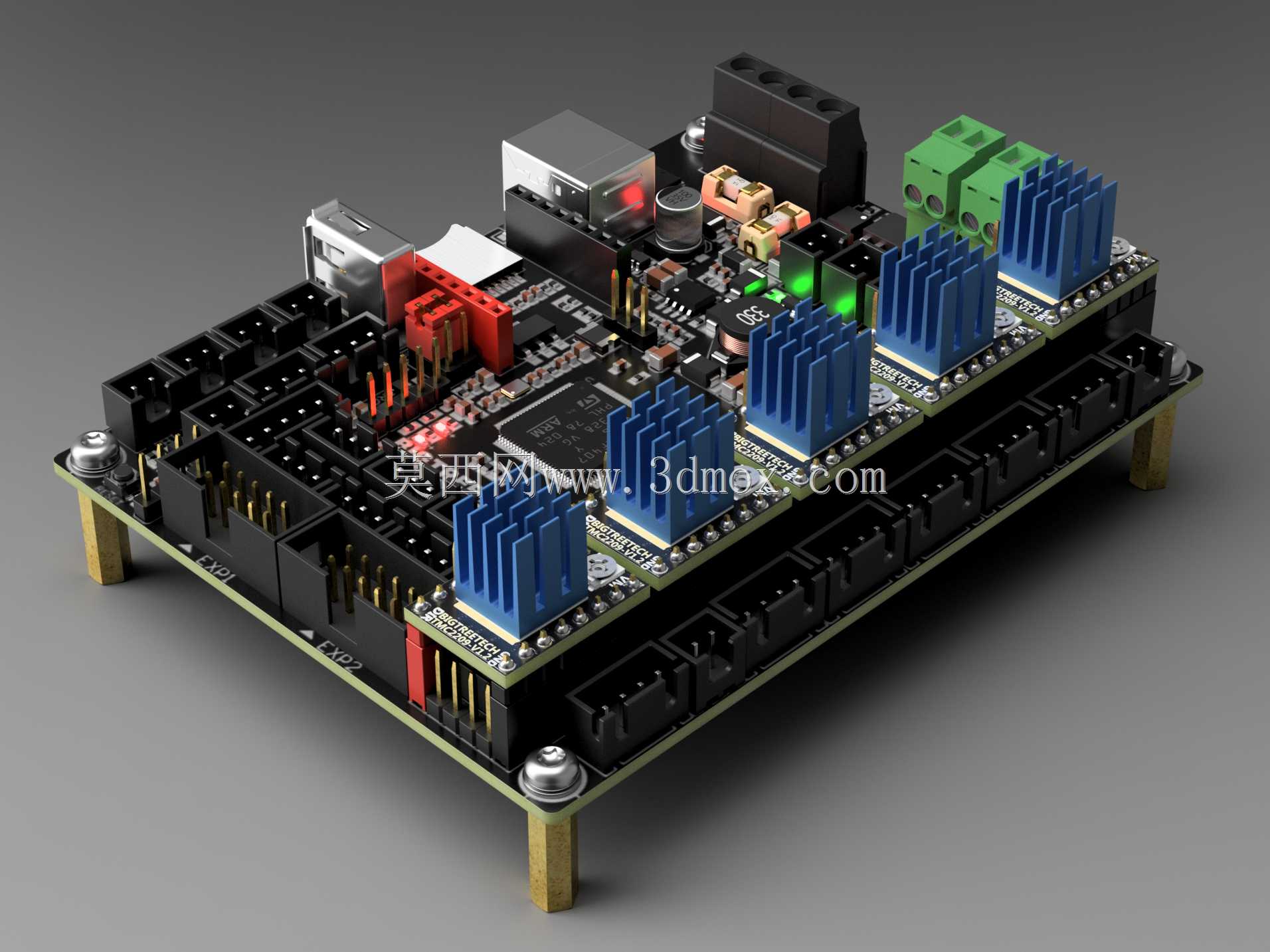

　　这套三维结构围绕桌面级FDM熔融沉积成型设备的核心运动控制单元展开，还原了集成式主控板搭配五轴步进电机驱动模块的完整装配形态，主要应用于创客DIY设备、小型工业级增材制造装备以及数控运动平台的电控系统搭建场景。板卡本体采用多层PCB布局设计，正面预留了多组步进驱动插槽，插槽旁配套红色定位排座，可直接插入搭载蓝色铝制散热鳍片的TMC2209静音驱动模块，驱动模块沿板卡上边缘一字排开，散热鳍片的竖向齿槽朝向设备内部风道走向，能够借助机箱散热气流快速带走驱动芯片工作时产生的热量，避免长时间高速打印过程中驱动过热触发过流保护。板卡左侧布置了大电流绿色接线端子，用于接入热床、加热棒等大功率负载，端子旁预留了保险丝座与电源输入接口，

　　强电走线区域和弱电信号区域做了物理分区，减少大功率通断时对步进脉冲信号的电磁干扰。板卡中部集成了主控MCU芯片、USB通信接口、SD卡插槽以及状态指示灯，红色LED指示灯在通电运行时可直观反馈电源、通信与各轴驱动的工作状态，下方黑色端子排用于连接限位开关、热端热电偶、风扇调速接口等外围信号部件。建模过程中对所有接插件的插拔高度、排针间距、散热片的突出高度都做了1:1还原，板卡四角预留了M3固定安装孔，安装孔位的孔距符合通用3D打印机电控箱的安装标准，安装时板卡底部与安装面之间需要预留不小于8mm的绝缘间隙，避免PCB背面焊点与金属机箱接触造成短路。驱动散热片顶部距离板卡基准面的总高度控制在35mm以内，

　　相邻驱动模块之间保留2mm以上的空隙，既方便驱动模块的插拔更换，也能保证气流可以穿过每一片散热鳍片的齿槽。板卡侧边的USB接口突出端面距离板边12mm，预留了足够的数据线插拔空间，接线端子的进线方向朝向机箱外侧，方便整机布线时整理强电线缆。这套结构可以直接用于设备电控箱的布局干涉检查，提前验证机箱内部的走线空间、散热风道走向以及各接口的操作可达性，也可以作为数控改装、小型运动平台电控选型时的结构参考，帮助设计人员在整机设计阶段就确认主控板的安装边界，避免后期装配时出现接插件干涉、散热空间不足、接线操作不便等实际工程问题。
