轻量化优化设计发动机铰接支架结构

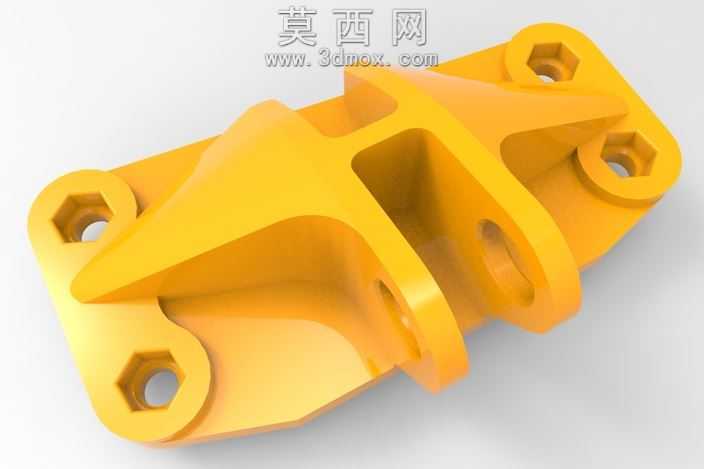

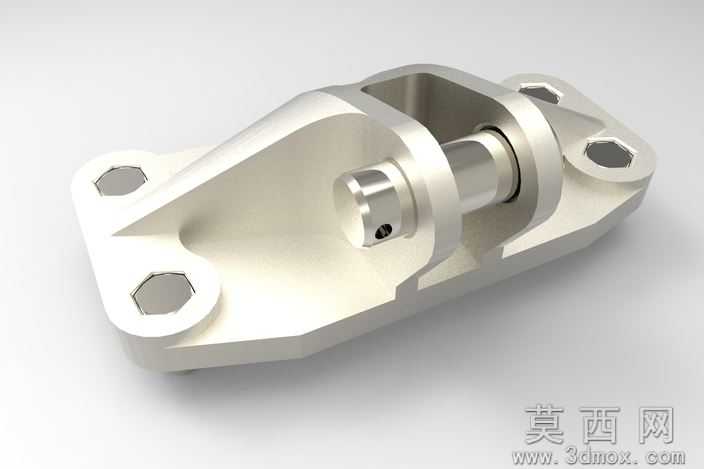

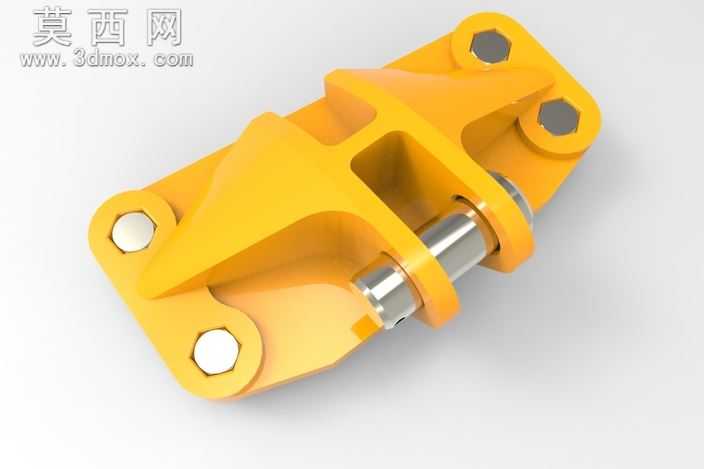

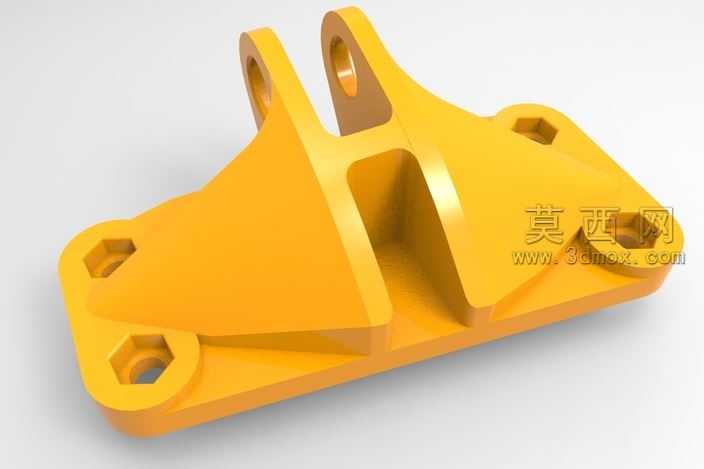

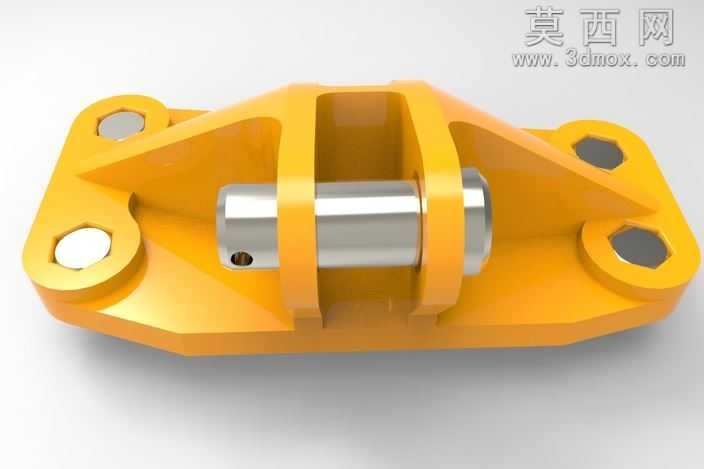

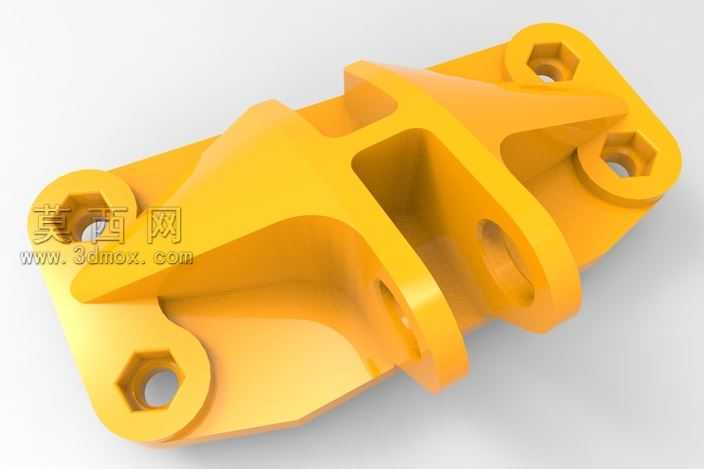

本模型为经过轻量化优化设计的发动机铰接支架，整体采用三维建模软件完成全参数化结构搭建，建模过程中首先基于发动机舱安装空间边界、承载受力需求绘制基础轮廓草图，通过拉伸、切除、筋板放样等特征命令完成主体结构的初步构建，再针对铰接部位的销轴装配需求，完成同轴孔位的公差适配设计，保证销轴与支架孔位的装配间隙符合机械设计标准。模型渲染阶段采用哑光工程塑料与亮面金属的材质组合，支架主体赋予明黄色哑光耐磨涂层材质，还原工程机械零部件的常用表面处理效果，铰接销轴赋予抛光不锈钢材质，通过调整材质的粗糙度、反射率参数，区分不同部件的材质质感，同时添加柔和的环境光与定向补光，凸显支架筋板的过渡曲面与镂空减重结构的轮廓细节。结构设计上，支架主体采用对称式布局，四个角位设置带沉头孔的安装耳座，用于通过螺栓将支架固定在发动机基体上，中部设置贯通的铰接腔体用于装配销轴，腔体两侧设计加强筋结构分散承重应力，在保证整体结构强度、抗扭性能满足发动机工况承载要求的前提下，通过镂空非受力区域的多余材料，相比传统同载荷实心支架实现了显著的减重效果，同时筋板的过渡位置全部采用圆角处理，避免应力集中导致的部件疲劳损坏。设计过程中通过有限元受力分析模拟发动机运行过程中的振动、冲击载荷，反复调整筋板厚度、镂空区域的轮廓尺寸，在重量与结构强度之间找到最优平衡点，铰接销轴与支架的配合位置设计有润滑储油槽结构，可降低长期铰接转动过程中的磨损量，延长部件的使用寿命，整体结构兼顾了安装便捷性、承重可靠性与轻量化需求，可直接用于发动机配套铰接结构的设计参考、装配模拟与工程出图使用。
