改装车辆前轮定制轮毂连接结构

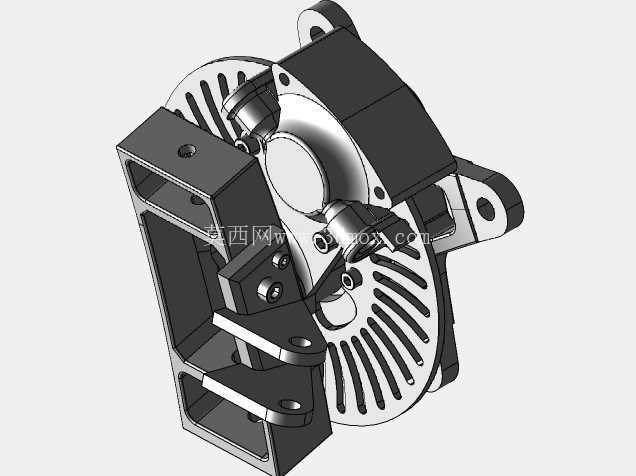

这套结构针对定制改装车辆的前轮承载与传动需求开发，目前已在实装改装车辆上完成多工况路试验证，结构可靠性满足日常行驶与激烈驾驶的双重要求。从安装边界来看，该组件直接匹配改装车型的转向节安装点位，中心轴承位同轴度公差控制在0.02mm以内，避免高速行驶时出现轮端抖动问题；刹车盘安装面与轮毂中心轴线的垂直度公差不超过0.015mm，保障制动过程中刹车皮与盘面接触均匀，不会出现偏磨、制动抖动等常见改装故障。

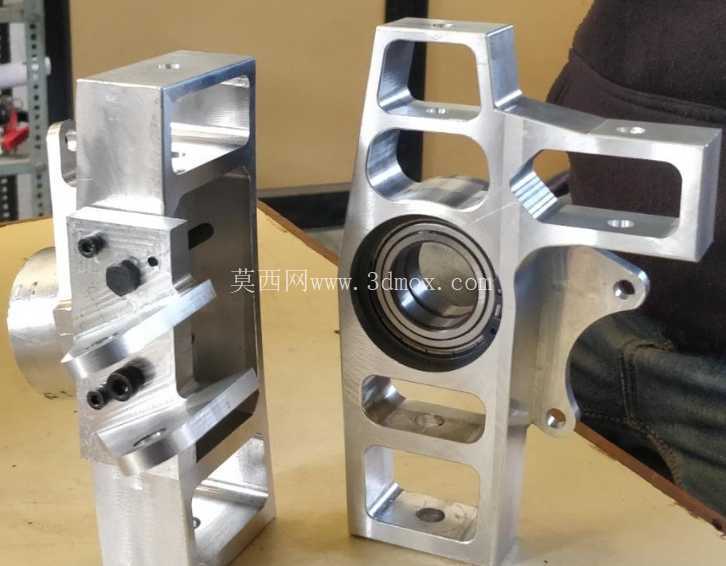

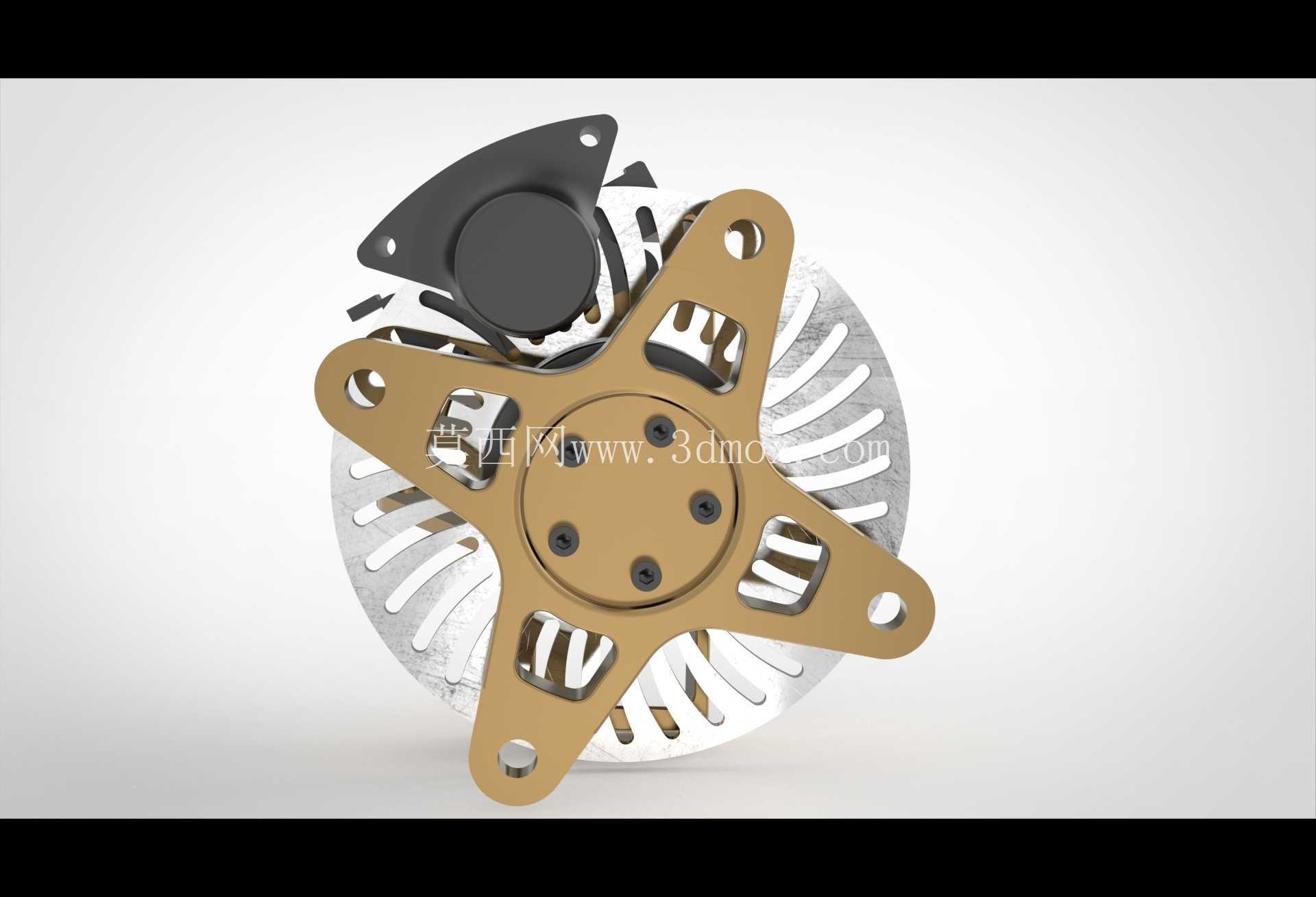

设计阶段优先考虑了改装场景下的轮距调整需求，主体承载支架采用6061铝合金经CNC一体加工成型，表面做硬质阳极氧化处理，呈现出特殊的古铜色外观，同时表层氧化膜硬度达到HV400以上，抗路面碎石击打、耐雨水腐蚀的性能远优于普通喷漆处理的钢制支架。支架上预留的镂空减重槽并非单纯为了视觉效果，每处开槽位置都经过有限元应力校核，在不降低整体结构强度的前提下，将非承载区域的材料去除，相比同尺寸实心钢制支架减重42%，有效降低了前轮簧下质量，提升车辆悬架的响应速度与贴地性能。

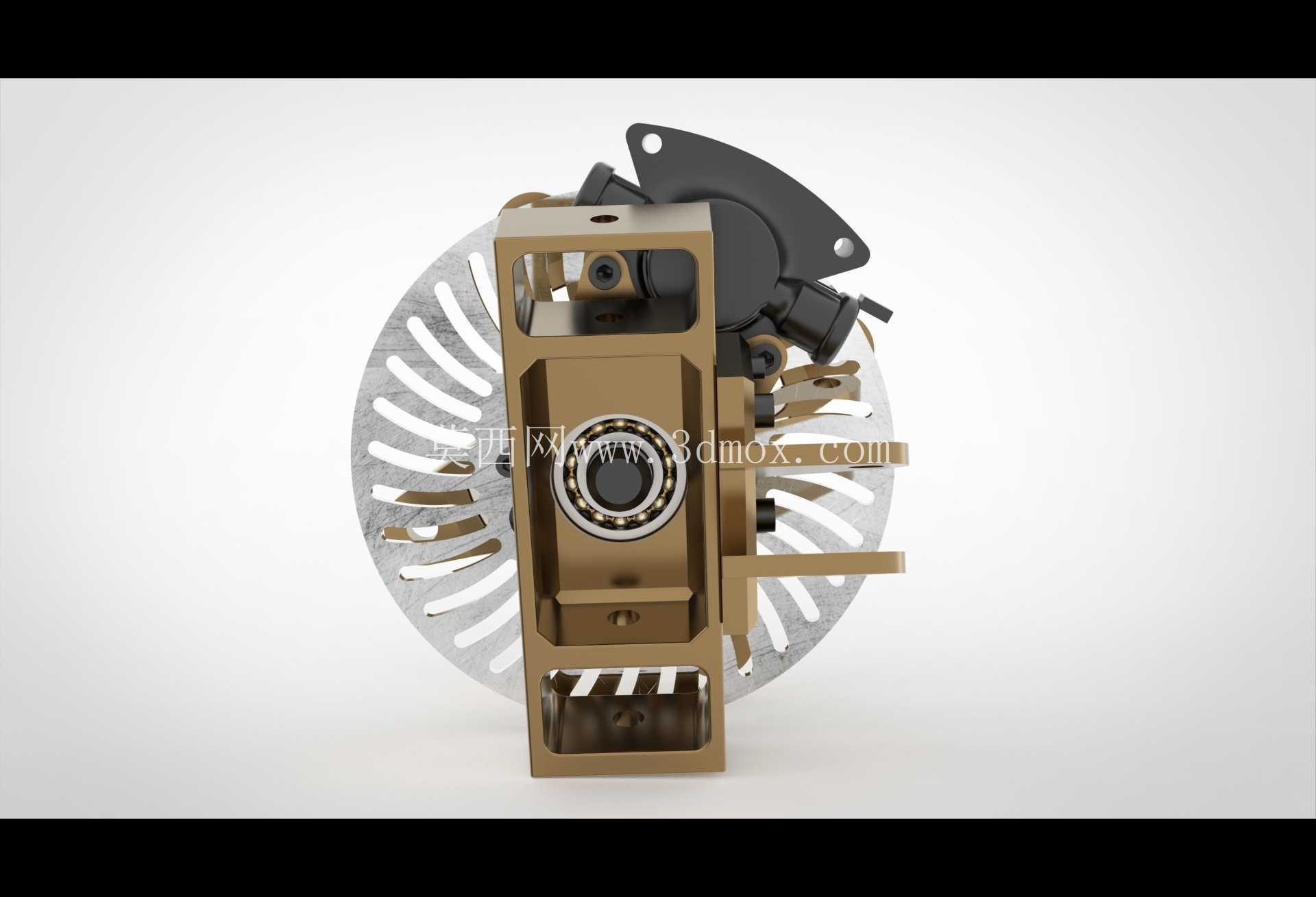

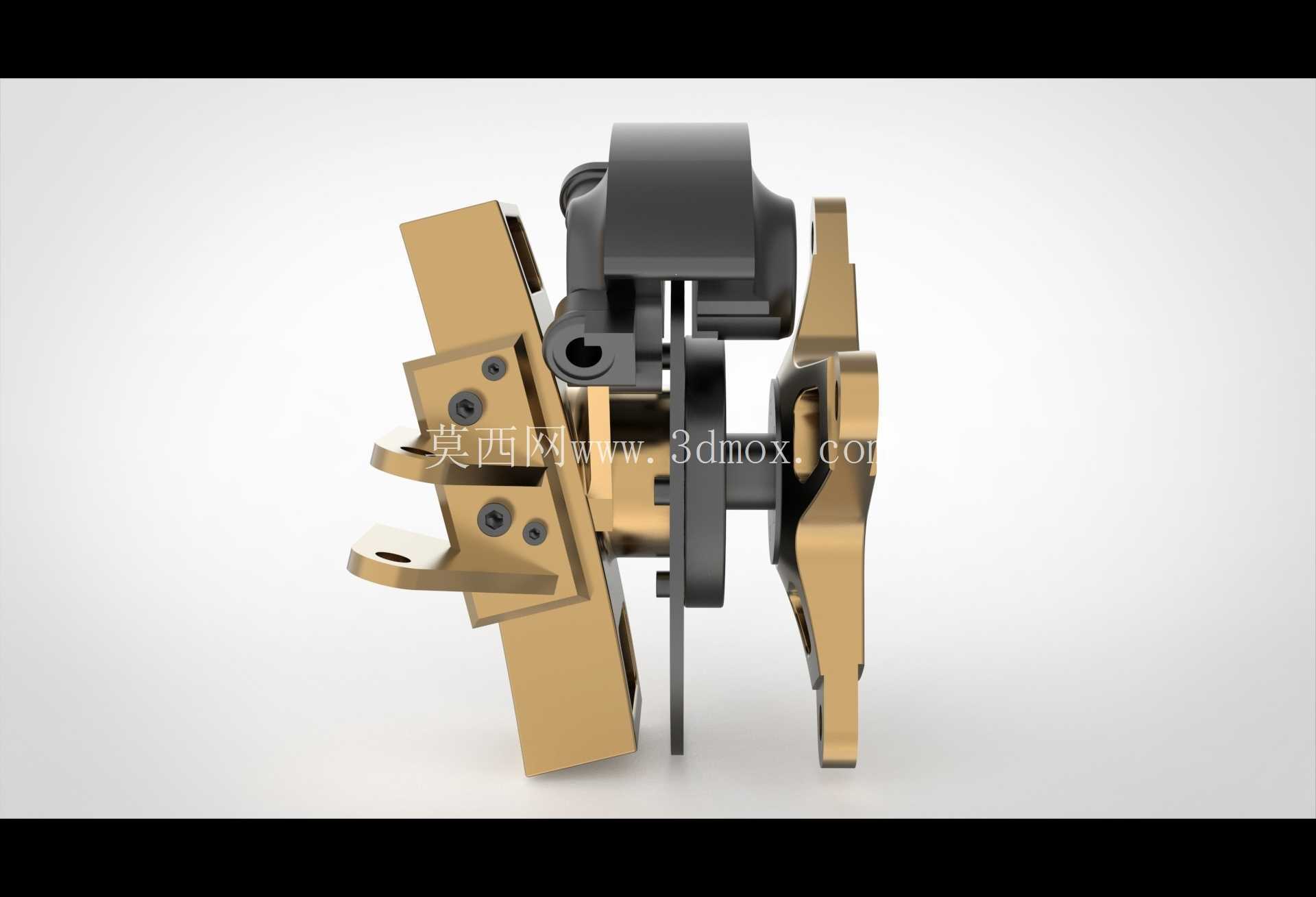

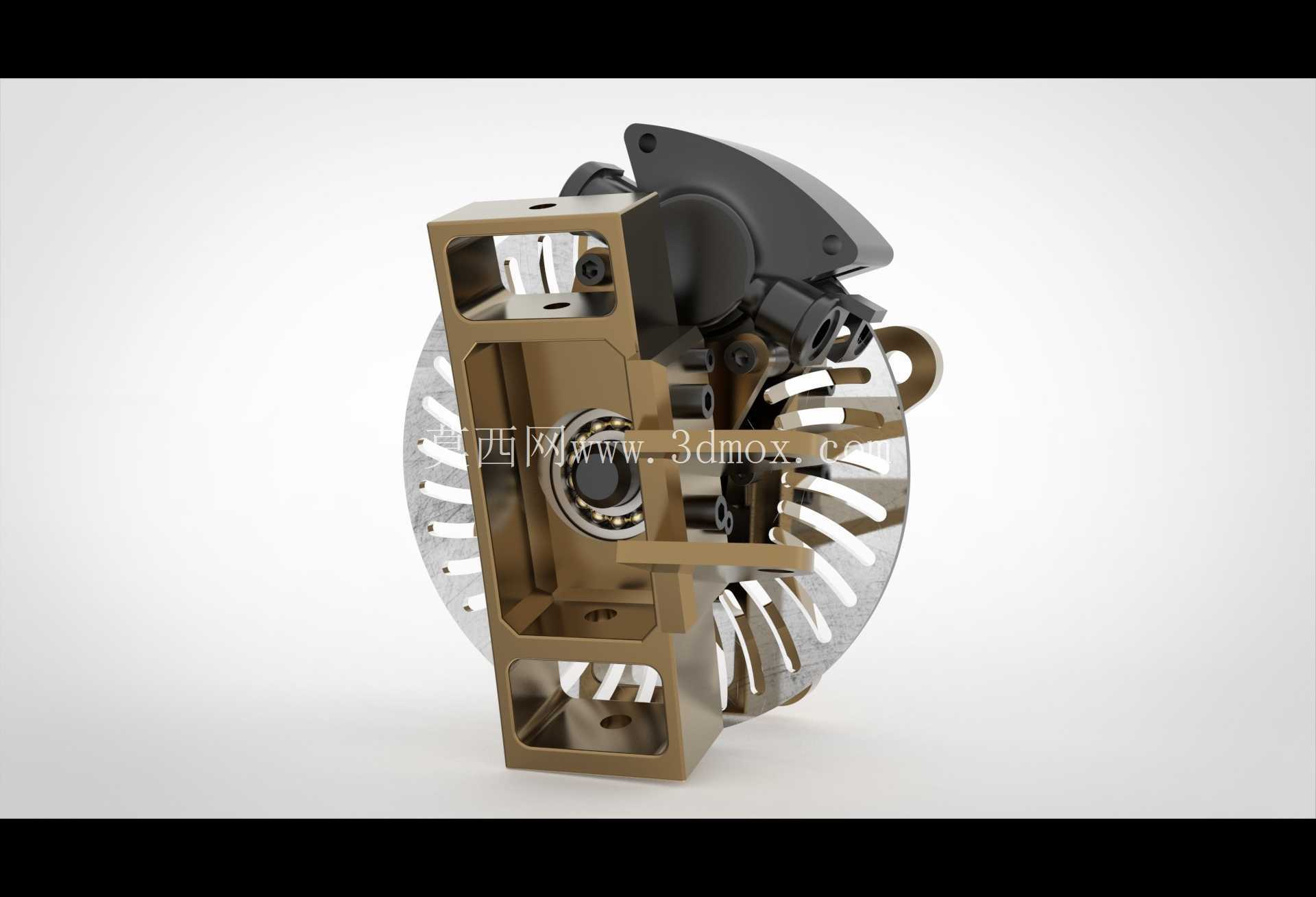

组件集成了刹车卡钳安装位、轮速传感器固定支架、轮毂轴承承载座三个核心功能模块，不需要额外制作转接码即可直接匹配对应型号的改装刹车卡钳，减少了转接件带来的安装累积误差。轴承选用双列角接触球轴承，可同时承受径向载荷与转弯时产生的轴向载荷，额定动载荷满足1.2吨以内的前轮轴荷需求，适配多数紧凑型、中型改装乘用车的前轮载荷要求。刹车盘采用通风划线结构，安装法兰面与支架定位止口采用过盈配合加螺栓锁紧的双重固定方式，大扭矩制动时不会出现盘体移位问题。

在实际装车场景中，该组件可直接替换原厂前轮轮毂单元，安装孔位与原厂转向节的固定螺栓孔完全对齐，不需要对原车羊角进行打孔、焊接等破坏性改装，降低了改装施工的难度与安全隐患。支架侧面预留的线束固定位可规整布置轮速传感器、刹车通风管的走线，避免行驶过程中线束被运动部件剐蹭破损。考虑到改装车辆常使用偏距更小的改装轮毂，组件的轮轴突出量经过精准计算，安装后轮毂ET值适配范围覆盖ET20到ET45，不需要额外加装轮毂垫片即可避免轮毂与卡钳、避震筒身发生干涉。

结构设计上特意将轴承维护位预留了足够的操作空间，后续保养更换轴承时不需要将整个支架从转向节上拆下，仅需拆下轮毂固定法兰即可完成轴承更换，降低了后期维护的工时成本。所有固定螺栓均采用10.9级高强度螺栓，螺纹处预涂防松胶，关键连接位的螺栓拧紧力矩明确标注在安装示意中，避免施工时力矩不足或过紧导致的螺纹滑牙、部件断裂问题。阳极氧化层在加工完成后做了封孔处理，长期在潮湿、融雪盐蚀的路况下使用也不会出现表层腐蚀剥落的问题，相比普通阳极氧化处理的部件使用寿命提升三倍以上。

从功能实现来看，这套组件不仅承担了轮毂的承载、旋转传动作用，还整合了改装刹车系统的安装适配功能，解决了常规改装中多转接件堆叠带来的强度不足、定位误差大的痛点。所有配合面的加工粗糙度均控制在Ra1.6以下，轴承安装位的粗糙度达到Ra0.8，保障轴承压装后不会出现跑内圈、跑外圈的故障。组件的整体轴向尺寸经过反复优化，在容纳大尺寸刹车卡钳的前提下，尽可能减少轮距的额外加宽量，避免转向时轮胎蹭到翼子板内衬，同时减少半轴球笼的额外工作角度，延长半轴使用寿命。
